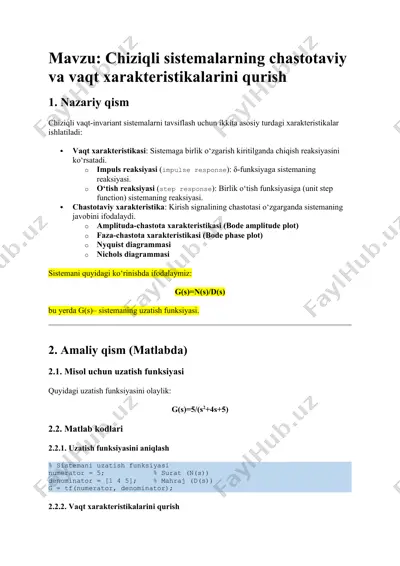

mavzu: chiziqli sistemalarning chastotaviy va vaqt xarakteristikalarini qurish 1. nazariy qism chiziqli vaqt-invariant sistemalarni tavsiflash uchun ikkita asosiy turdagi xarakteristikalar ishlatiladi: · vaqt xarakteristikasi: sistemaga birlik o‘zgarish kiritilganda chiqish reaksiyasini ko‘rsatadi. · impuls reaksiyasi (impulse response): δ-funksiyaga sistemaning reaksiyasi. · o‘tish reaksiyasi (step response): birlik o‘tish funksiyasiga (unit step function) sistemaning reaksiyasi. · chastotaviy xarakteristika: kirish signalining chastotasi o‘zgarganda sistemaning javobini ifodalaydi. · amplituda-chastota xarakteristikasi (bode amplitude plot) · faza-chastota xarakteristikasi (bode phase plot) · nyquist diagrammasi · nichols diagrammasi sistemani quyidagi ko‘rinishda ifodalaymiz: g(s)=n(s)/d(s) bu yerda g(s)– sistemaning uzatish funksiyasi. 2. amaliy qism (matlabda) 2.1. misol uchun uzatish funksiyasi quyidagi uzatish funksiyasini olaylik: g(s)=5/(s2+4s+5) 2.2. matlab kodlari 2.2.1. uzatish funksiyasini aniqlash % sistemani uzatish funksiyasi numerator = 5; % surat (n(s)) denominator = [1 4 5]; % mahraj (d(s)) g = tf(numerator, denominator); 2.2.2. vaqt xarakteristikalarini qurish % impuls reaksiyasi figure; impulse(g); title('impuls reaksiyasi'); grid on; % o‘tish reaksiyasi …

2 / 4

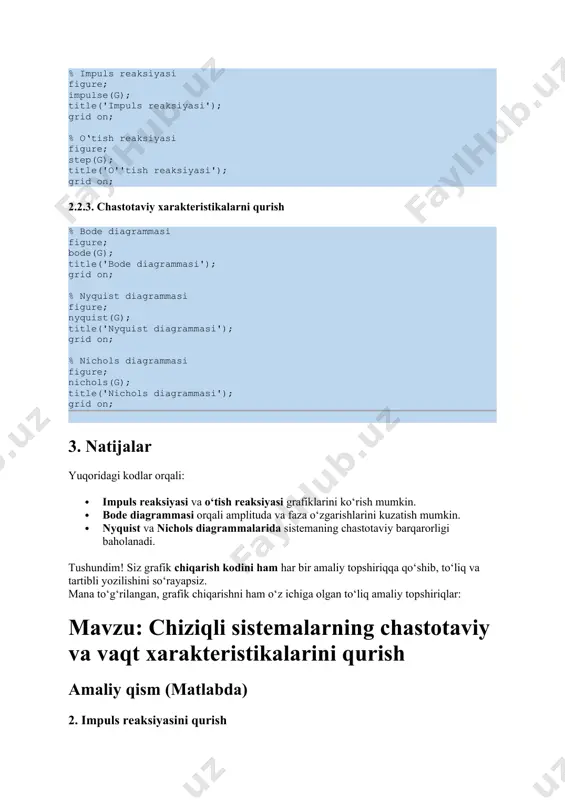

yozilishini so‘rayapsiz. mana to‘g‘rilangan, grafik chiqarishni ham o‘z ichiga olgan to‘liq amaliy topshiriqlar: mavzu: chiziqli sistemalarning chastotaviy va vaqt xarakteristikalarini qurish amaliy qism (matlabda) 2. impuls reaksiyasini qurish matlab kodi: % impuls reaksiyasi grafikini qurish figure; % yangi oyna impulse(g); % impuls javob title('impuls reaksiyasi'); % grafik sarlavhasi xlabel('vaqt (s)'); % x o'qi nomi ylabel('amplituda'); % y o'qi nomi grid on; % panjarani yoqish 3. o‘tish reaksiyasini qurish matlab kodi: % o'tish reaksiyasi grafikini qurish figure; % yangi oyna step(g); % step javob title('o''tish reaksiyasi'); % grafik sarlavhasi xlabel('vaqt (s)'); % x o'qi nomi ylabel('amplituda'); % y o'qi nomi grid on; % panjarani yoqish 4. bode diagrammasini qurish matlab kodi: % bode diagrammasi figure; % yangi oyna bode(g); % bode diagrammasi title('bode diagrammasi'); % grafik sarlavhasi grid on; % panjarani yoqish 5. nyquist diagrammasini qurish matlab kodi: % nyquist diagrammasi figure; % yangi oyna nyquist(g); % nyquist diagrammasi title('nyquist diagrammasi'); …

3 / 4

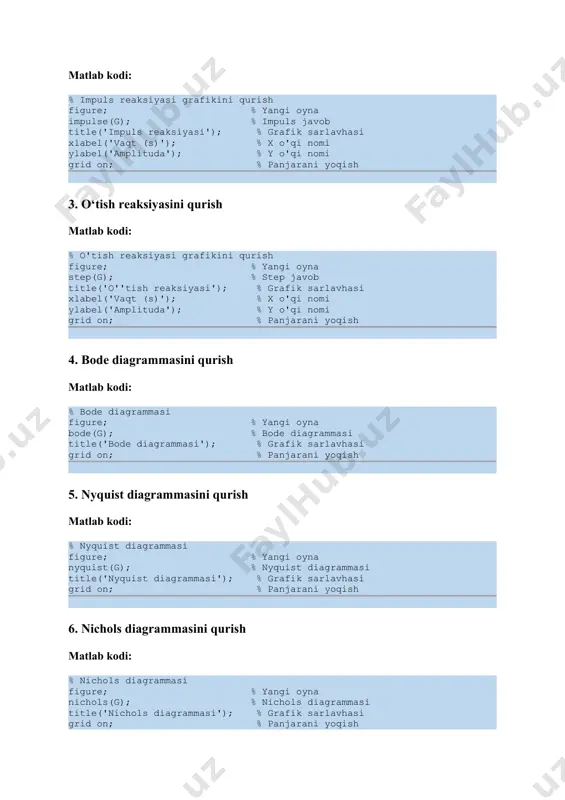

chiziqli sistemalarning chastotaviy va vaqt xarakteristikalarini qurish - Page 3

4 / 4

chiziqli sistemalarning chastotaviy va vaqt xarakteristikalarini qurish - Page 4

Want to read more?

Download all 4 pages for free via Telegram.

Download full file

About "chiziqli sistemalarning chastotaviy va vaqt xarakteristikalarini qurish"

mavzu: chiziqli sistemalarning chastotaviy va vaqt xarakteristikalarini qurish 1. nazariy qism chiziqli vaqt-invariant sistemalarni tavsiflash uchun ikkita asosiy turdagi xarakteristikalar ishlatiladi: · vaqt xarakteristikasi: sistemaga birlik o‘zgarish kiritilganda chiqish reaksiyasini ko‘rsatadi. · impuls reaksiyasi (impulse response): δ-funksiyaga sistemaning reaksiyasi. · o‘tish reaksiyasi (step response): birlik o‘tish funksiyasiga (unit step function) sistemaning reaksiyasi. · chastotaviy xarakteristika: kirish signalining chastotasi o‘zgarganda sistemaning javobini ifodalaydi. · amplituda-chastota xarakteristikasi (bode amplitude plot) · faza-chastota xarakteristikasi (bode phase plot) · nyquist diagrammasi · nichols diagrammasi sistemani quyidagi ko‘rinishda ifodalaymiz: g(s)=n(s)/...
