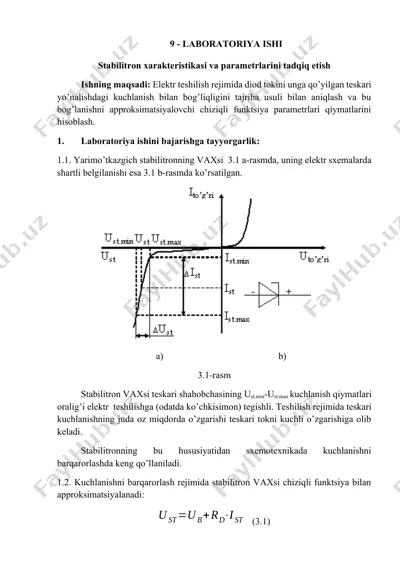

9 - laboratoriya ishi stabilitron xarakteristikasi va parametrlarini tadqiq etish ishning maqsadi: elektr teshilish rejimida diod tokini unga qo’yilgan teskari yo’nalishdagi kuchlanish bilan bog’liqligini tajriba usuli bilan aniqlash va bu bog’lanishni approksimatsiyalovchi chiziqli funktsiya parametrlari qiymatlarini hisoblash. 1. laboratoriya ishini bajarishga tayyorgarlik: 1.1. yarimo’tkazgich stabilitronning vaxsi 3.1 a-rasmda, uning elektr sxemalarda shartli belgilanishi esa 3.1 b-rasmda ko’rsatilgan. a) b) 3.1-rasm stabilitron vaxsi teskari shahobchasining ust.min-ust.max kuchlanish qiymatlari oralig’i elektr teshilishga (odatda ko’chkisimon) tegishli. teshilish rejimida teskari kuchlanishning juda oz miqdorda o’zgarishi teskari tokni kuchli o’zgarishiga olib keladi. stabilitronning bu hususiyatidan sxemotexnikada kuchlanishni barqarorlashda keng qo’llaniladi. 1.2. kuchlanishni barqarorlash rejimida stabilitron vaxsi chiziqli funktsiya bilan approksimatsiyalanadi: (3.1) bu erda rd - parametri kuchlanishni barqarorlash rejimidagi diodning differentsial qarshiligini, ub - parametri esa, kuchlanishning bo’sag’aviy qiymatini ko’rsatadi. 1.3. keng ko’llaniladigan stabilitronlarning ba'zi elektr parametrlarining ro’yxati: δust - barqarorlash kuchlanishi; ust - barqarorlash kuchlanishning vaqt bo’yicha nostabilligi; uto’g’ - stabilitrondagi o’zgarmas to’g’ri kuchlanish; …

2 / 4

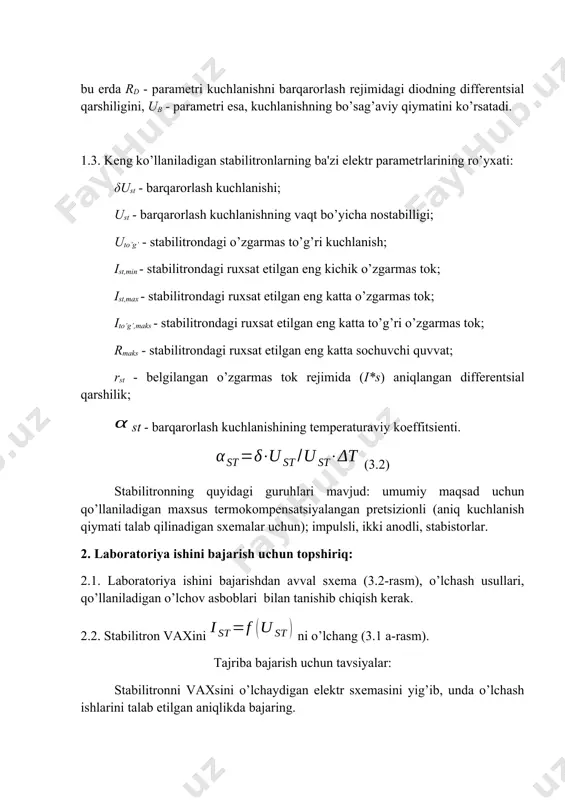

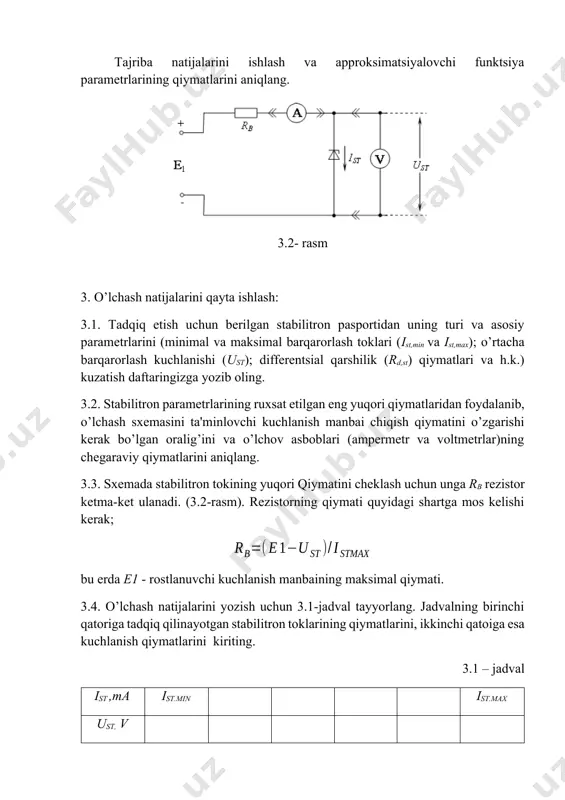

chun); impulsli, ikki anodli, stabistorlar. 2. laboratoriya ishini bajarish uchun topshiriq: 2.1. laboratoriya ishini bajarishdan avval sxema (3.2-rasm), o’lchash usullari, qo’llaniladigan o’lchov asboblari bilan tanishib chiqish kerak. 2.2. stabilitron vaxini ni o’lchang (3.1 a-rasm). tajriba bajarish uchun tavsiyalar: stabilitronni vaxsini o’lchaydigan elektr sxemasini yig’ib, unda o’lchash ishlarini talab etilgan aniqlikda bajaring. tajriba natijalarini ishlash va approksimatsiyalovchi funktsiya parametrlarining qiymatlarini aniqlang. 3.2- rasm 3. o’lchash natijalarini qayta ishlash: 3.1. tadqiq etish uchun berilgan stabilitron pasportidan uning turi va asosiy parametrlarini (minimal va maksimal barqarorlash toklari (ist,min va ist,max); o’rtacha barqarorlash kuchlanishi (ust); differentsial qarshilik (rd,st) qiymatlari va h.k.) kuzatish daftaringizga yozib oling. 3.2. stabilitron parametrlarining ruxsat etilgan eng yuqori qiymatlaridan foydalanib, o’lchash sxemasini ta'minlovchi kuchlanish manbai chiqish qiymatini o’zgarishi kerak bo’lgan oralig’ini va o’lchov asboblari (ampermetr va voltmetrlar)ning chegaraviy qiymatlarini aniqlang. 3.3. sxemada stabilitron tokining yuqori qiymatini cheklash uchun unga rb rezistor ketma-ket ulanadi. (3.2-rasm). rezistorning qiymati quyidagi shartga mos kelishi …

3 / 4

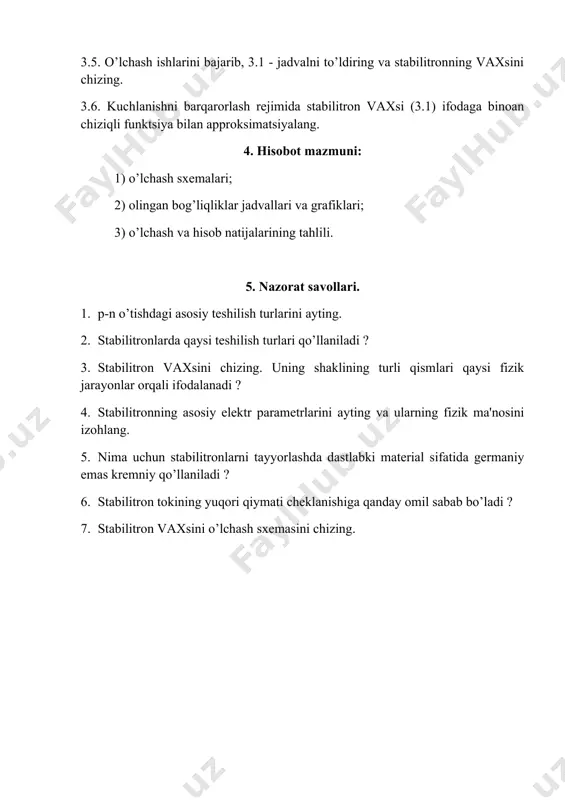

5. nazorat savollari. 1. p-n o’tishdagi asosiy teshilish turlarini ayting. 2. stabilitronlarda qaysi teshilish turlari qo’llaniladi ? 3. stabilitron vaxsini chizing. uning shaklining turli qismlari qaysi fizik jarayonlar orqali ifodalanadi ? 4. stabilitronning asosiy elektr parametrlarini ayting va ularning fizik ma'nosini izohlang. 5. nima uchun stabilitronlarni tayyorlashda dastlabki material sifatida germaniy emas kremniy qo’llaniladi ? 6. stabilitron tokining yuqori qiymati cheklanishiga qanday omil sabab bo’ladi ? 7. stabilitron vaxsini o’lchash sxemasini chizing. oleobject3.bin image5.wmf oleobject4.bin image6.png image7.wmf oleobject5.bin image1.png image2.wmf oleobject1.bin image3.wmf oleobject2.bin image4.wmf ( ) sт sт u f i = sтmax sт b i u е r / ) 1 ( - = st d b s т i r u u × + = a т u u sт sт sт d × × = / d a 9 - laboratoriya ishi stabilitron xarakteristikasi va parametrlarini tadqiq etish ishning maqsadi: elektr teshilish rejimida diod tokini unga qo’yilgan …

4 / 4

h rejimida diod tokini unga qo’yilgan teskari yo’nalishdagi kuchlanish bilan bog’liqligini tajriba usuli bilan aniqlash va bu bog’lanishni approksimatsiyalovchi chiziqli funktsiya parametrlari qiymatlarini hisoblash. 1. laboratoriya ishini bajarishga tayyorgarlik: 1.1. yarimo’tkazgich stabilitronning vaxsi 3.1 a-rasmda, uning elektr sxemalarda shartli belgilanishi esa 3.1 b-rasmda ko’rsatilgan. a) b) 3.1-rasm stabilitron vaxsi teskari shahobchasining u st.min -u st.max kuchlanish qiymatlari oralig’i elektr teshilishga (odatda ko’chkisimon) tegishli. teshilish rejimida teskari kuchlanishning juda oz miqdorda o’zgarishi teskari tokni kuchli o’zgarishiga olib keladi. stabilitronning bu hususiyatidan sxemotexnikada kuchlanishni barqarorlashda keng qo’llaniladi. 1.2. kuchlanishni barqarorlash rejimida stabilitron vaxsi chiziqli funktsiya bilan approksimatsiyalanadi: stdbsт iruu (3.1)
