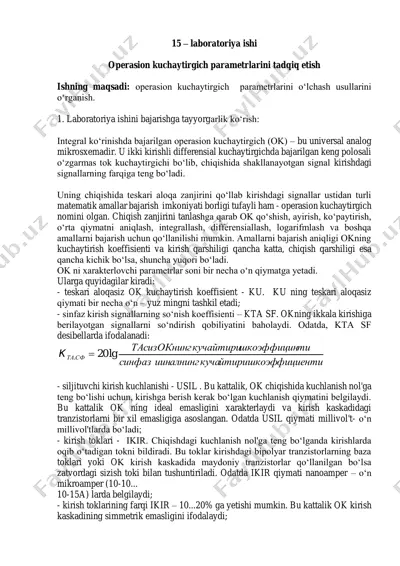

15 – laboratoriya ishi operasion kuchaytirgich parametrlarini tadqiq etish ishning maqsadi: operasion kuchaytirgich parametrlarini o‘lchash usullarini o‘rganish. 1. laboratoriya ishini bajarishga tayyorgarlik ko‘rish: integral ko‘rinishda bajarilgan operasion kuchaytirgich (ok) – bu universal analog mikrosxemadir. u ikki kirishli differensial kuchaytirgichda bajarilgan keng polosali o‘zgarmas tok kuchaytirgichi bo‘lib, chiqishida shakllanayotgan signal kirishdagi signallarning farqiga teng bo‘ladi. uning chiqishida teskari aloqa zanjirini qo‘llab kirishdagi signallar ustidan turli matematik amallar bajarish imkoniyati borligi tufayli ham - operasion kuchaytirgich nomini olgan. chiqish zanjirini tanlashga qarab ok qo‘shish, ayirish, ko‘paytirish, o‘rta qiymatni aniqlash, integrallash, differensiallash, logarifmlash va boshqa amallarni bajarish uchun qo‘llanilishi mumkin. amallarni bajarish aniqligi okning kuchaytirish koeffisienti va kirish qarshiligi qancha katta, chiqish qarshiligi esa qancha kichik bo‘lsa, shuncha yuqori bo‘ladi. ok ni xarakterlovchi parametrlar soni bir necha o‘n qiymatga yetadi. ularga quyidagilar kiradi: - teskari aloqasiz ok kuchaytirish koeffisient - ku. ku ning teskari aloqasiz qiymati bir necha o‘n – yuz mingni tashkil …

2 / 5

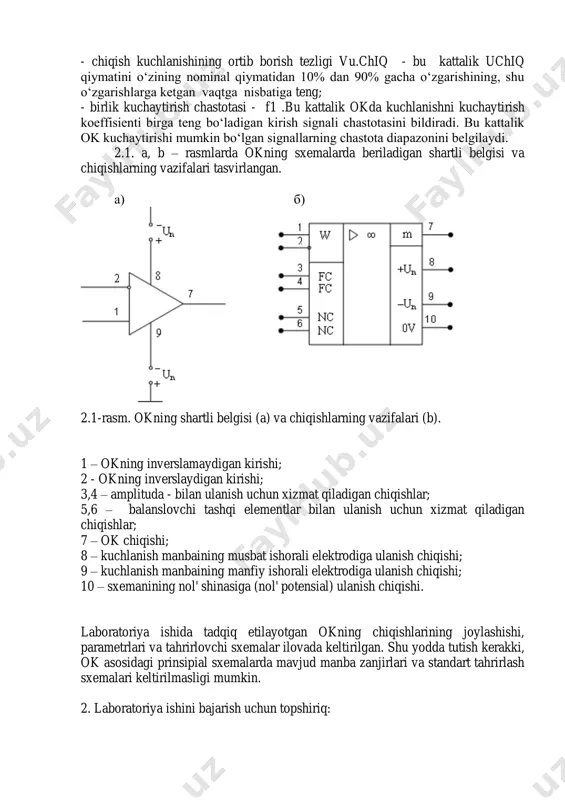

bildiradi. bu toklar kirishdagi bipolyar tranzistorlarning baza toklari yoki ok kirish kaskadida maydoniy tranzistorlar qo‘llanilgan bo‘lsa zatvordagi sizish toki bilan tushuntiriladi. odatda ikir qiymati nanoamper – o‘n mikroamper (10-10... 10-15a) larda belgilaydi; - kirish toklarining farqi ikir – 10...20% ga yetishi mumkin. bu kattalik ok kirish kaskadining simmetrik emasligini ifodalaydi; - chiqish kuchlanishining ortib borish tezligi vu.chiq - bu kattalik uchiq qiymatini o‘zining nominal qiymatidan 10% dan 90% gacha o‘zgarishining, shu o‘zgarishlarga ketgan vaqtga nisbatiga teng; - birlik kuchaytirish chastotasi - f1 .bu kattalik okda kuchlanishni kuchaytirish koeffisienti birga teng bo‘ladigan kirish signali chastotasini bildiradi. bu kattalik ok kuchaytirishi mumkin bo‘lgan signallarning chastota diapazonini belgilaydi. 2.1. a, b – rasmlarda okning sxemalarda beriladigan shartli belgisi va chiqishlarning vazifalari tasvirlangan. а) б) 2.1-rasm. okning shartli belgisi (a) va chiqishlarning vazifalari (b). 1 – okning inverslamaydigan kirishi; 2 - okning inverslaydigan kirishi; 3,4 – amplituda - bilan ulanish uchun xizmat qiladigan chiqishlar; …

3 / 5

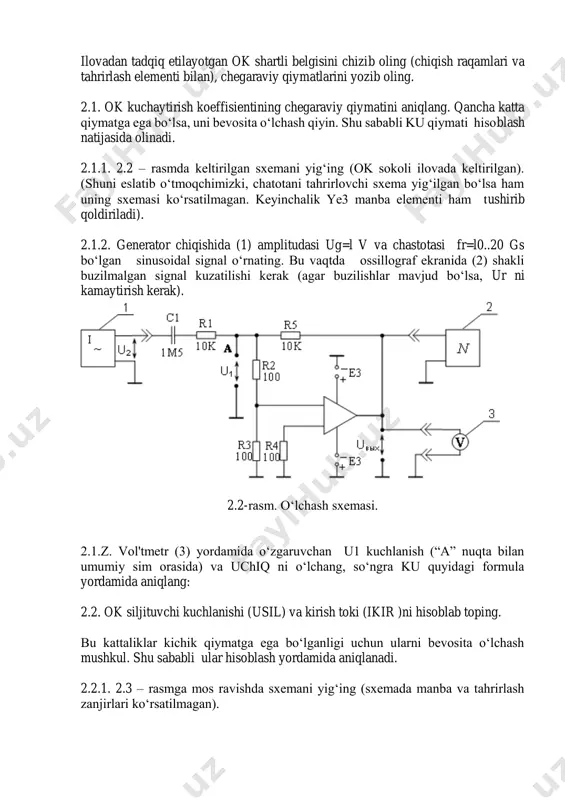

viy qiymatini aniqlang. qancha katta qiymatga ega bo‘lsa, uni bevosita o‘lchash qiyin. shu sababli ku qiymati hisoblash natijasida olinadi. 2.1.1. 2.2 – rasmda keltirilgan sxemani yig‘ing (ok sokoli ilovada keltirilgan). (shuni eslatib o‘tmoqchimizki, chatotani tahrirlovchi sxema yig‘ilgan bo‘lsa ham uning sxemasi ko‘rsatilmagan. keyinchalik ye3 manba elementi ham tushirib qoldiriladi). 2.1.2. generator chiqishida (1) amplitudasi ug=l v va chastotasi fr=l0..20 gs bo‘lgan sinusoidal signal o‘rnating. bu vaqtda ossillograf ekranida (2) shakli buzilmalgan signal kuzatilishi kerak (agar buzilishlar mavjud bo‘lsa, ur ni kamaytirish kerak). 2.2-rasm. o‘lchash sxemasi. 2.1.z. vol'tmetr (3) yordamida o‘zgaruvchan u1 kuchlanish (“a” nuqta bilan umumiy sim orasida) va uchiq ni o‘lchang, so‘ngra ku quyidagi formula yordamida aniqlang: 2.2. ok siljituvchi kuchlanishi (usil) va kirish toki (ikir )ni hisoblab toping. bu kattaliklar kichik qiymatga ega bo‘lganligi uchun ularni bevosita o‘lchash mushkul. shu sababli ular hisoblash yordamida aniqlanadi. 2.2.1. 2.3 – rasmga mos ravishda sxemani yig‘ing (sxemada manba va tahrirlash zanjirlari …

4 / 5

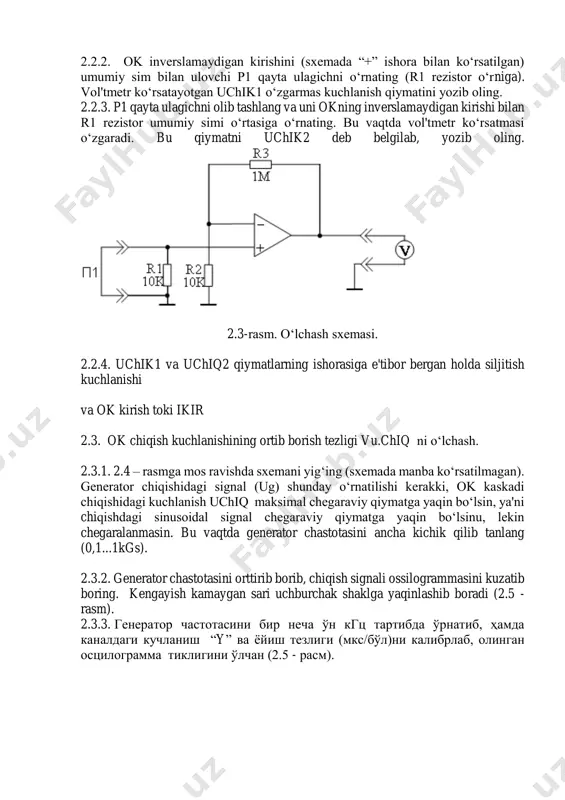

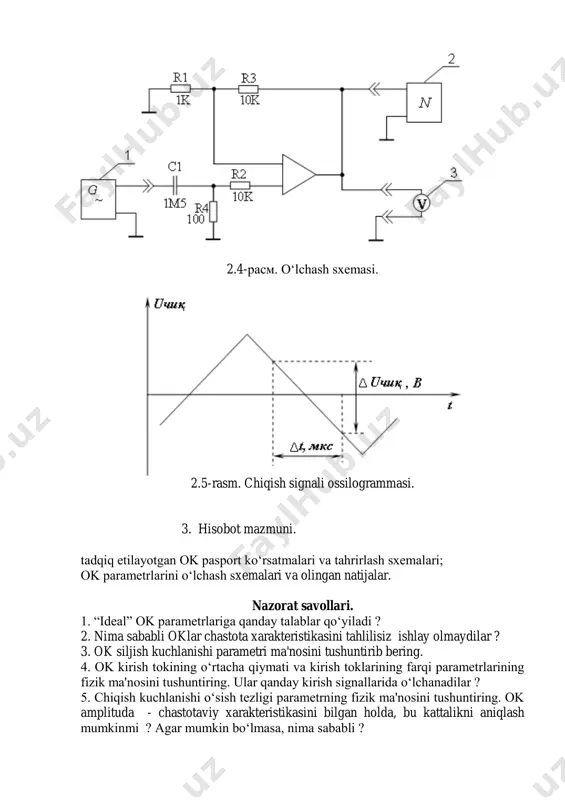

anish uchiq maksimal chegaraviy qiymatga yaqin bo‘lsin, ya'ni chiqishdagi sinusoidal signal chegaraviy qiymatga yaqin bo‘lsinu, lekin chegaralanmasin. bu vaqtda generator chastotasini ancha kichik qilib tanlang (0,1...1kgs). 2.3.2. generator chastotasini orttirib borib, chiqish signali ossilogrammasini kuzatib boring. kengayish kamaygan sari uchburchak shaklga yaqinlashib boradi (2.5 - rasm). 2.3.3. генератор частотасини бир неча ўн кгц тартибда ўрнатиб, ҳамда каналдаги кучланиш “y” ва ёйиш тезлиги (мкс/бўл)ни калибрлаб, олинган осцилограмма тиклигини ўлчан (2.5 - расм). 2.4-расм. o‘lchash sxemasi. 2.5-rasm. chiqish signali ossilogrammasi. 3. hisobot mazmuni. tadqiq etilayotgan ok pasport ko‘rsatmalari va tahrirlash sxemalari; ok parametrlarini o‘lchash sxemalari va olingan natijalar. nazorat savollari. 1. “ideal” ok parametrlariga qanday talablar qo‘yiladi ? 2. nima sababli oklar chastota xarakteristikasini tahlilisiz ishlay olmaydilar ? 3. ok siljish kuchlanishi parametri ma'nosini tushuntirib bering. 4. ok kirish tokining o‘rtacha qiymati va kirish toklarining farqi parametrlarining fizik ma'nosini tushuntiring. ular qanday kirish signallarida o‘lchanadilar ? 5. chiqish kuchlanishi o‘sish tezligi parametrning …
