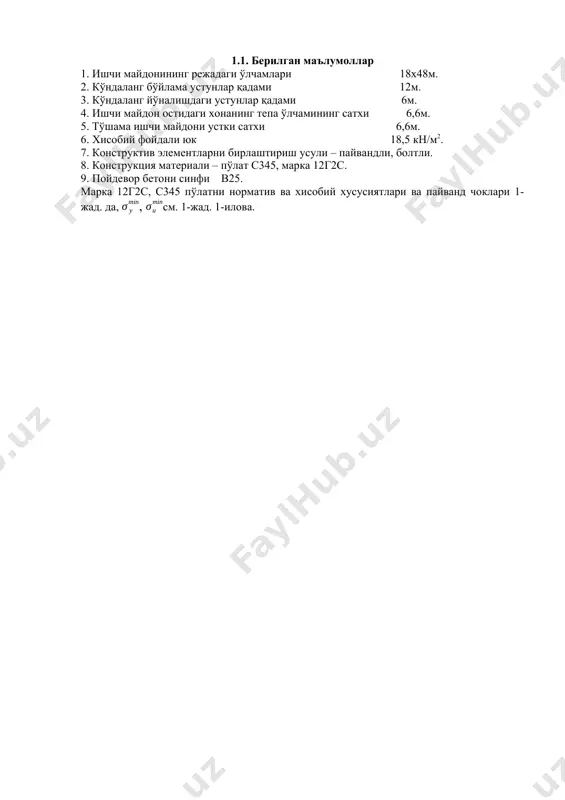

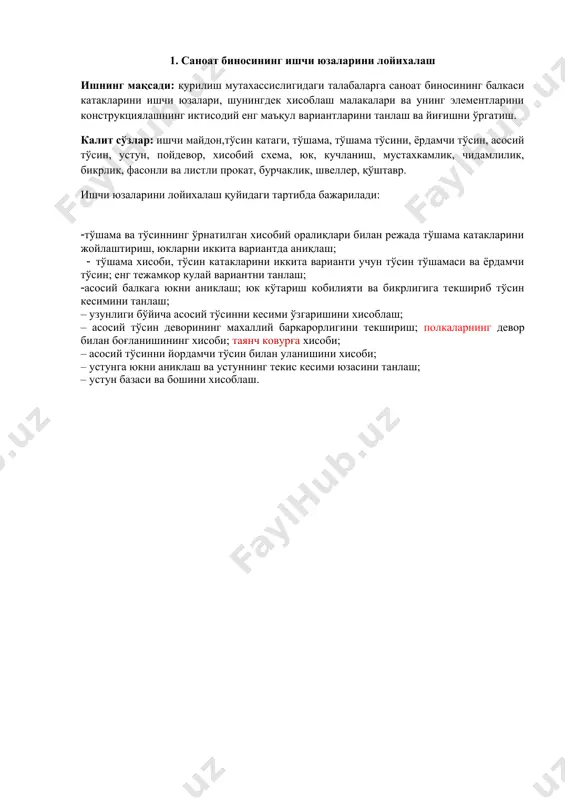

саноат биносининг ишчи юзаларини лойихалаш 1. саноат биносининг ишчи юзаларини лойихалаш ишнинг мақсади: қурилиш мутахассислигидаги талабаларга саноат биносининг балкаси катакларини ишчи юзалари, шунингдек хисоблаш малакалари ва унинг элементларини конструкциялашнинг иктисодий енг маъқул вариантларини танлаш ва йиғишни ўргатиш. калит сўзлар: ишчи майдон,тўсин катаги, тўшама, тўшама тўсини, ёрдамчи тўсин, асосий тўсин, устун, пойдевор, хисобий схема, юк, кучланиш, мустахкамлик, чидамлилик, бикрлик, фасонли ва листли прокат, бурчаклик, швеллер, қўштавр. ишчи юзаларини лойихалаш қуйидаги тартибда бажарилади: тўшама ва тўсиннинг ўрнатилган хисобий оралиқлари билан режада тўшама катакларини жойлаштириш, юкларни иккита вариантда аниқлаш; тўшама хисоби, тўсин катакларини иккита варианти учун тўсин тўшамаси ва ёрдамчи тўсин; енг тежамкор кулай вариантни танлаш; асосий балкага юкни аниклаш; юк кўтариш кобилияти ва бикрлигига текшириб тўсин кесимини танлаш; – узунлиги бўйича асосий тўсинни кесими ўзгаришини хисоблаш; – асосий тўсин деворининг махаллий баркарорлигини текшириш; полкаларнинг девор билан боғланишининг хисоби; таянч ковурға хисоби; – асосий тўсинни йордамчи тўсин билан уланишини хисоби; – устунга юкни …

2 / 32

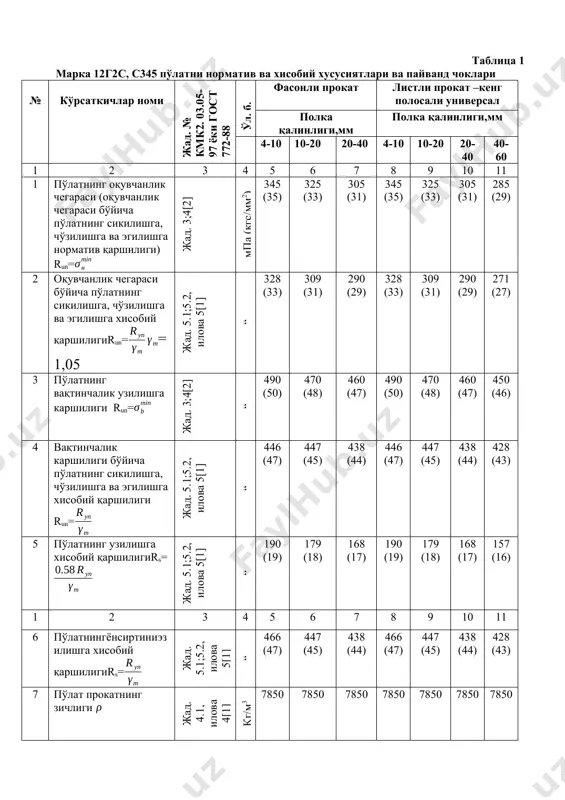

ки гост 772-88 ўл. б. фасонли прокат листли прокат –кенг полосали универсал полка қалинлиги,мм полка қалинлиги,мм 4-10 10-20 20-40 4-10 10-20 20-40 40-60 1 2 3 4 5 6 7 8 9 10 11 1 пўлатнинг оқувчанлик чегараси (оқувчанлик чегараси бўйича пўлатнинг сикилишга, чўзилишга ва эгилишга норматив қаршилиги) run= жад. 3;4[2] мпа (кгс/мм2) 345 (35) 325 (33) 305 (31) 345 (35) 325 (33) 305 (31) 285 (29) 2 оқувчанлик чегараси бўйича пўлатнинг сикилишга, чўзилишга ва эгилишга хисобий қаршилигиrun==1,05 жад. 5.1;5.2, илова 5[1] “ 328 (33) 309 (31) 290 (29) 328 (33) 309 (31) 290 (29) 271 (27) 3 пўлатнинг вақтинчалик узилишга каршилиги run= жад. 3;4[2] “ 490 (50) 470 (48) 460 (47) 490 (50) 470 (48) 460 (47) 450 (46) 4 вақтинчалик каршилиги бўйича пўлатнинг сикилишга, чўзилишга ва эгилишга хисобий қаршилиги run= жад. 5.1;5.2, илова 5[1] “ 446 (47) 447 (45) 438 (44) 446 (47) 447 (45) 438 (44) 428 …

3 / 32

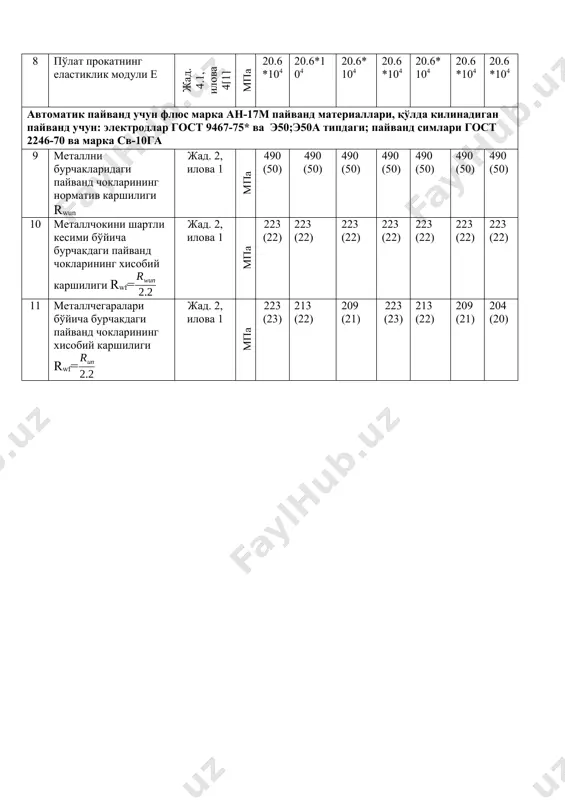

wf= жад. 2, илова 1 мпа 223 (23) 213 (22) 209 (21) 223 (23) 213 (22) 209 (21) 204 (20) пайванд буюмларини танлаш жад.2 илова 1. бўйича бажарилади. электродларни танлаганда металл чоки мустахкамлиги пайванд килинаётган пўлатнинг мустахкамлигига яқин бўлиши шарт, яъни rwun≥ run (490мпаҳ490мпа). автоматик пайванд учун флюс марка ан-17м ва қўлда килинадиган пайванд электродлар гост 9467-75* ва э50;э50а типдаги; пайванд симлари гост 2246-70 ва марка св-10га. 1.2. тўсин катакларининг вариантларини тузиш, конструктив элементларини ўлчамларини кўйиш ишчи юзалар саноат биносининг ичида жойлашади ва унда стационар ва харакатланувчи жихозлар, складлар материалларини ва бош. жойлашишига хизмат килади. ишчи юзалар конструкциясини хосил киладиган юк кўтарувчи тўсинлар системаси, тўсин катаклари дейилади. тўсин катаклари устунларга ўрнатилади. хисобий юклар ва режадаги ўлчамларга кўра тўсин катаклари иккита вариантда бўлади. биринчи вариант сифатида оддий типдаги тўсин катакларини кўриш мумкин (1а-расм). оддий типдаги тўсин катакларида пўлат тўшама бевосита а=80-160см қадамда жойлашган ёрдамчи тўсинга йотқизилади. а=100 см қабул қиламиз. ёрдамчи …

4 / 32

ал ва иккита горизонтал листлардан симметрик ясалган кўштавр кўринишида бўлади. тўсин катакларининг асосий ўлчамлари асосий балка оралиғига, юкларнинг интенсивлиги, тўшамалар қалинлиги ва қурилиш баландлиги сатхларининг фарки яъни тўшама усти сатхи н=8,0м ва хона баландлиги ораёпмагача h=6,2м. ораёпманинг баландлиги курилиш баландлиги h=8,0-6,2=1,8м дан ошмаслиги керак. ораёпма остидаги хона ўлчамларининг ўзгаришига 10-12% гача рухсат берилади. тўсинларни катакларда боғланиши битта сатхда, пастлашган, этажли болиши мумкин. енг оддий боғланиш этажли боғланиш хисобланади. у етарли курилиш баландлигида кабул килинади. этажли боғланиш оддий типдаги тўсин катакларини ьойихалашда қўлланилади. битта сатхда ва пастлашган боғланиш курилиш баландлигини камайтиришса имкон беради. ёрдамчи ва асосий тўсинларни битта сатхда боғланиши тўсин катакларини мураккаб типдаги лойихалашда бажарилади. [3] да тўсин катакларини боғлашнинг турли типлари келтирилган. асосий тўсин ётадиган устун бурчакли чоклар билан пайванд килинган, 3 та листлардан симметрик ясалган текис юзали кўштавр кўринишида бўлади. асосий тўсин билан устуннинг бурчак чоклари флюсли автоматик пайванд билан, колган барча боҳланишлар кўлда пайванд қилинади. пайванд учун …

5 / 32

хкамланади (2а -расм). фойдали норматив юк ва чегаравий нисбий егилишда тўшаманинг хисобий схемаси кайишқоқ осма пластина кўринишида, распор билан цлиндрик эгилишга ишлийдиган бўлади. бунда қўзғалмас таянчда ингичка тўшаманинг қотирилишида чўзилишга марказий кучланиш н бўлганда, таянчга қотирилган тўшама элилади, таянч қўзғалмас бўлади(2б-расм). 2-расм. эгилаётган тўшама хисоби. а) кўндаланг қирқим б) тўшаманинг хисобий схемаси егилишга ишлаётган листнинг қалинлиги t чегаравий егилиш шартини хисообга олган холда қуйидаги формула бўйича хисобланади: , (1) бунда, l=a=1м -1а-расм бўйича тўшама оралиғи, t тўшама калинлиги, - тўшаманинг егилишга нисбий чегараси 2.3[4] жад. бўйича, e1 цлиндрик эласликлик модули, e1=, e=2.06 мпа, v=0.3- пўлат учун пуассон коеффициенти, qn=18.5 кн/м2-фойдали норматив юк, t = дан (2) t = =9.1m=9.1mm. қабул киламиз: t=10мм. гост 82-70 бўйича тўшаманинг енг минимал калинлиги 6мм. тўшамани чўзувчи распор кучи н қуйидаги формула бўйича: h=γ f бунда, γf=1.2 -юк бўйича ишончлилик коеффициенти. тўсинга котирилувчи тўшаманинг бурчак пайванд чокининг хисобий кенглиги қуйидагича: kf = бунда, βf – …
