бир қаватли саноат биносининг каркаси ҳисоби

DOCX 20 стр. 366,5 КБ Бесплатная загрузка

20 стр.

FaylHub.uz

Скачать через Telegram

Размер 366,5 КБ

Тип файла DOCX

Страницы 20

Обновлено Дек 2025

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

1 / 20

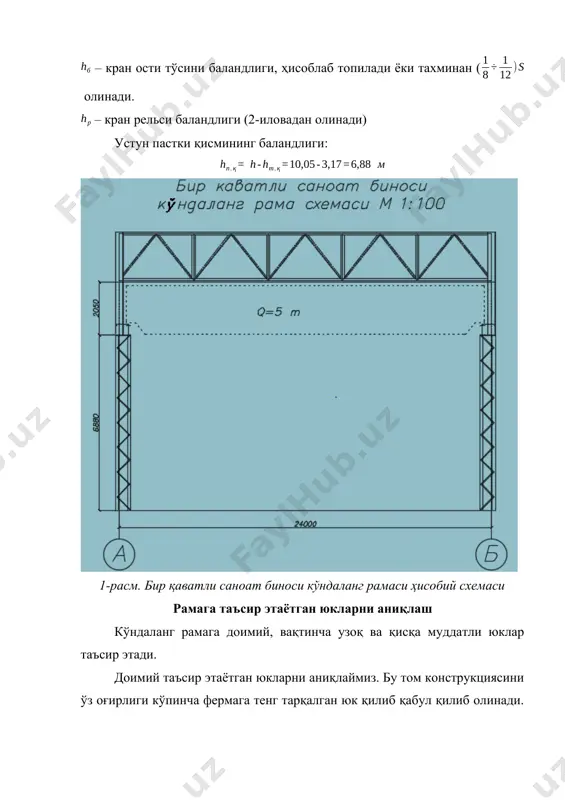

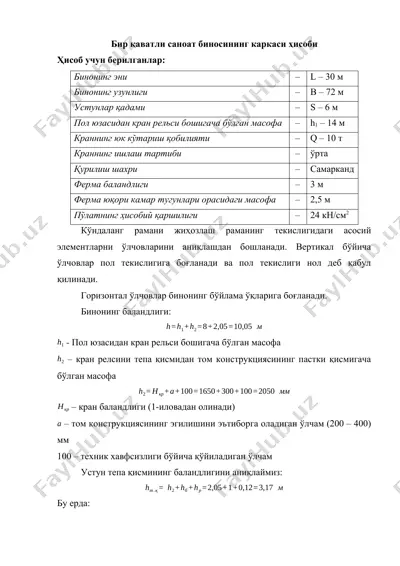

бир қаватли саноат биносининг каркаси ҳисоби ҳисоб учун берилганлар: бинонинг эни – l – 30 м бинонинг узунлиги – b – 72 м устунлар қадами – s – 6 м пол юзасидан кран рельси бошигача бўлган масофа – h1 – 14 м краннинг юк кўтариш қобилияти – q – 10 т краннинг ишлаш тартиби – ўрта қурилиш шахри – самарканд ферма баландлиги – 3 м ферма юқори камар тугунлари орасидаги масофа – 2,5 м пўлатнинг ҳисобий қаршилиги – 24 кн/см2 кўндаланг рамани жиҳозлаш раманинг текислигидаги асосий элементларни ўлчовларини аниқлашдан бошланади. вертикал бўйича ўлчовлар пол текислигига боғланади ва пол текислиги нол деб қабул қилинади. горизонтал ўлчовлар бинонинг бўйлама ўқларига боғланади. бинонинг баландлиги: - пол юзасидан кран рельси бошигача бўлган масофа – кран релсини тепа қисмидан том конструкциясининг пастки қисмигача бўлган масофа – кран баландлиги (1-иловадан олинади) – том конструкциясининг эгилишини эътиборга оладиган ўлчам (200 – 400) мм 100 – техник хавфсизлиги …

2 / 20

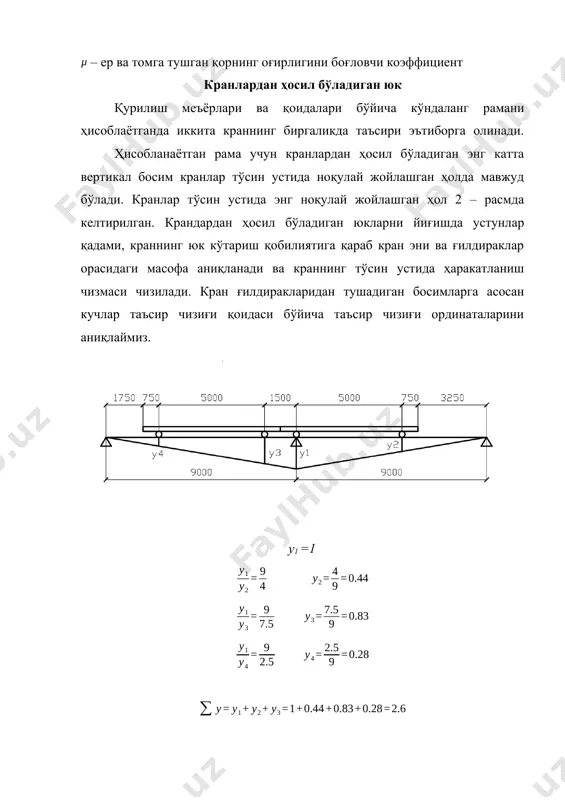

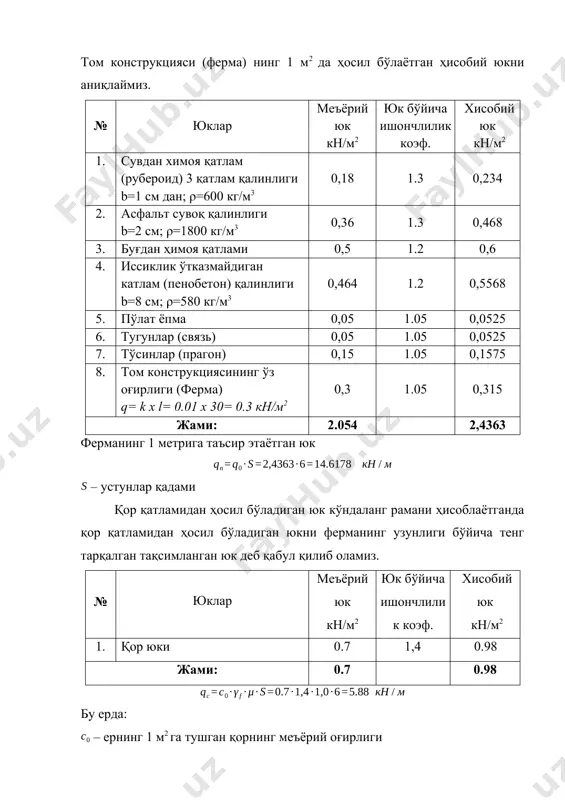

ь) 0,05 1.05 0,0525 7. тўсинлар (прагон) 0,15 1.05 0,1575 8. том конструкциясининг ўз оғирлиги (ферма) q= k х l= 0.01 x 30= 0.3 кн/м2 0,3 1.05 0,315 жами: 2.054 2,4363 ферманинг 1 метрига таъсир этаётган юк – устунлар қадами қор қатламидан ҳосил бўладиган юк кўндаланг рамани ҳисоблаётганда қор қатламидан ҳосил бўладиган юкни ферманинг узунлиги бўйича тенг тарқалган тақсимланган юк деб қабул қилиб оламиз. № юклар меъёрий юк кн/м2 юк бўйича ишончлилик коэф. хисобий юк кн/м2 1. қор юки 0.7 1,4 0.98 жами: 0.7 0.98 бу ерда: – ернинг 1 м2 га тушган қорнинг меъёрий оғирлиги – ер ва томга тушган қорнинг оғирлигини боғловчи коэффициент кранлардан ҳосил бўладиган юк қурилиш меъёрлари ва қоидалари бўйича кўндаланг рамани ҳисоблаётганда иккита краннинг биргаликда таъсири эътиборга олинади. ҳисобланаётган рама учун кранлардан ҳосил бўладиган энг катта вертикал босим кранлар тўсин устида ноқулай жойлашган ҳолда мавжуд бўлади. кранлар тўсин устида энг ноқулай жойлашган ҳол 2 – …

3 / 20

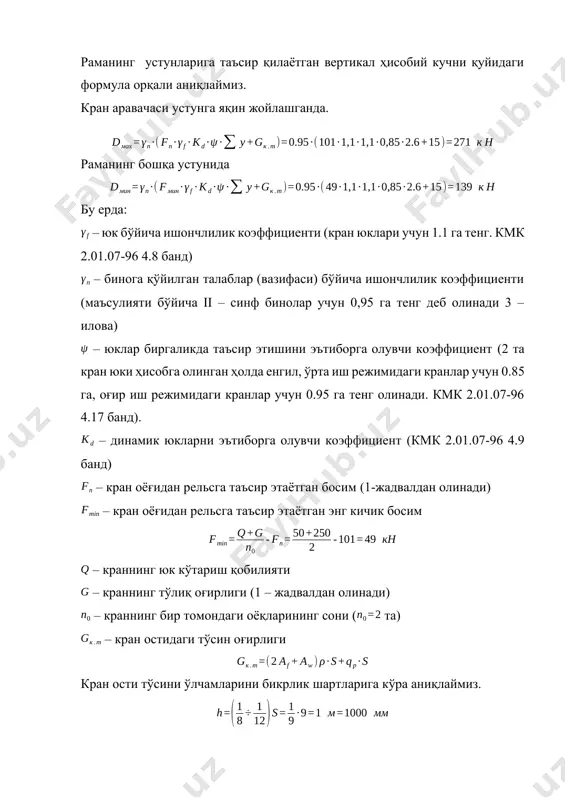

а олувчи коэффициент (кмк 2.01.07-96 4.9 банд) – кран оёғидан рельсга таъсир этаётган босим (1-жадвалдан олинади) – кран оёғидан рельсга таъсир этаётган энг кичик босим – краннинг юк кўтариш қобилияти – краннинг тўлиқ оғирлиги (1 – жадвалдан олинади) – краннинг бир томондаги оёқларининг сони ( та) – кран остидаги тўсин оғирлиги кран ости тўсини ўлчамларини бикрлик шартларига кўра аниқлаймиз. ; қабул қиламиз; шартга кўра кран ости тўсини деворчаси қалинлигини аниқлаймиз. , қабул қилинган ўлчамларга асосан кран ости тўсини қисмларининг кесим юзаларини аниқлаймиз. , кранлардан ҳосил бўладиган вертикал босим устуннинг марказ оғирлигидан узоқроқда таъсир қилиши сабабли, устунда эгувчи момент ҳосил бўлади. – кран ости тўсинининг ўқидан устуннинг пастки қисми ўқигача бўлган масофа устунга таъсир этаётган ҳисобий горизонтал босим кучи (кранлар аравачаси тормоз бериши натижасида пайдо бўлади) қуйидаги формула орқали аниқланади. бу ерда: – ишқаланиш коэффициенти – аравачани оғирлиги (1-жадвалдан олинади) горизонтал куч кўндаланг рамани бир томондаги устунига таъсир этади деб қабул …

4 / 20

қисмдан бошлаймиз. nз-9 = 832 кн. сарров қисмларининг хисоби. сарров қисмларининг хисобий узунлиги l0 сифатида тугунлар орасидаги масофа қабул қилинади. l0=200 см сарров қисмининг эгилувчанлиги = 60 деб қабул қиламиз. у холда марказий сиқилган қисмининг тўғри йўналиш бўйича эгилиш коэффициентини = 0.805 га тенг деб оламиз. қисмнинг талаб этилган кўндаланг кесим юзасини хисоблаймииз. = 832x0.95 /0.805 x 24 x 0.95 = 43б06 см2 /2= 21,53 см2 фасонканинг қалинлиги хавон ва тиргаклардаги кучларнинг миқдорига қараб, қуйидаги жадвалдан қабул қиламиз. n=397 кн бўлганда t=10 мм қабул қилинади. n кн 150 y = lo / iy=313/2.24 = 140 150 y = lo / iy=240/2.24 = 107 < 150 шарт бажарилмади. ҳисобий юза кичик бўлганлиги сабабли устуворликка текширилмайди. тиргак элементлари учун бурчаклик сортаментидан 2∟45х4, a= 3,48x2=6.96 см2 кесим юзани қабул қиламиз. ферма тугунларининг хисоби (металл чок бўйича хисоб) чокнинг узунлигини аниқлаймиз. бу ерда α – ҳисобий кучни чоклараро тақсимлаб берувчи коэффициент. тенг томонли бурчак …

5 / 20

узунига 0.3 n ва унинг асосига 0.7 n миқдорда тақсимланади. ўлчамлари ∟75х8 (4-5) хавоннинг фасонкага махкамлаш учун пайвандлаш усулини қабул қиламиз. n4-5 = 252 кн га тенг. чокнинг бурчак асосидаги қалинлигини = 8 мм га тенг деб оламиз. чокнинг бурчак учидаги қалинлигини = 6 мм га тенг деб оламиз. хавонга таъсир этаётган куч бурчакнинг узунига 0.3 n ва унинг асосига 0.7 n миқдорда тақсимланади. ўлчамлари ∟45х4 (5-6) хавоннинг фасонкага махкамлаш учун пайвандлаш усулини қабул қиламиз. n5-6 = 180 кн га тенг. чокнинг бурчак асосидаги қалинлигини = 4 мм га тенг деб оламиз. чокнинг бурчак учидаги қалинлигини = 3 мм га тенг деб оламиз. хавонга таъсир этаётган куч бурчакнинг узунига 0.3 n ва унинг асосига 0.7 n миқдорда тақсимланади. ўлчамлари ∟63х5 (7-8) хавоннинг фасонкага махкамлаш учун пайвандлаш усулини қабул қиламиз. n7-8 = 108 кн га тенг. чокнинг бурчак асосидаги қалинлигини = 5 мм га тенг деб оламиз. чокнинг бурчак учидаги қалинлигини …
