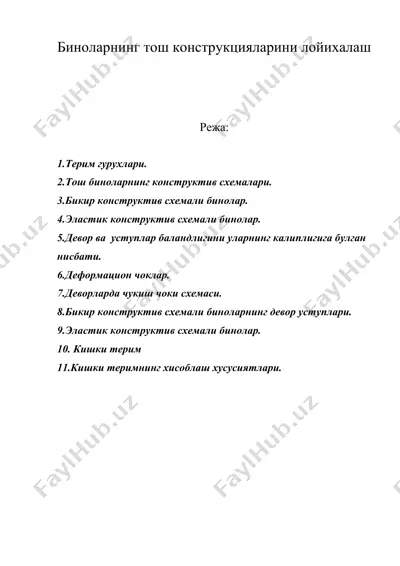

1479796991_66012.doc h h = b h h = b b b h l h 2 £ £ h k l h b 3 £ + 12 / 2 h q ш ± биноларнинг тош конструкцияларини лойихалаш режа: 1.терим гурухлари. 2.тош биноларнинг конструктив схемалари. 3.бикир конструктив схемали бинолар. 4.эластик конструктив схемали бинолар. 5.девор ва уступлар баландлигини уларнинг калиплигига булган нисбати. 6.деформацион чоклар. 7.деворларда чукиш чоки схемаси. 8.бикир конструктив схемали биноларнинг девор уступлари. 9.эластик конструктив схемали бинолар. 10. кишки терим 11.кишки теримнинг хисоблаш хусусиятлари. умумий коидалар. арматураланмаган тош теримлар, тош ва коришманинг мустахкамлигига кура 4 гурухга булинади: 1 жадвал терим тури терим гурухи i ii iii iv маркаси 50 ва ундан ортик тошлардан ёки гиштдан ясалган яхлит терим 10ва ундан ортик маркали коришма 4 маркали коришма юкоридагидек 25 ва 35 маркали тош гишт терим 10 маркали коришмада 4 маркали коришмада юкоридагидек 7,10 ва 15 маркали тош гишт терим хохлаган коришмада хохлаган коришмада …

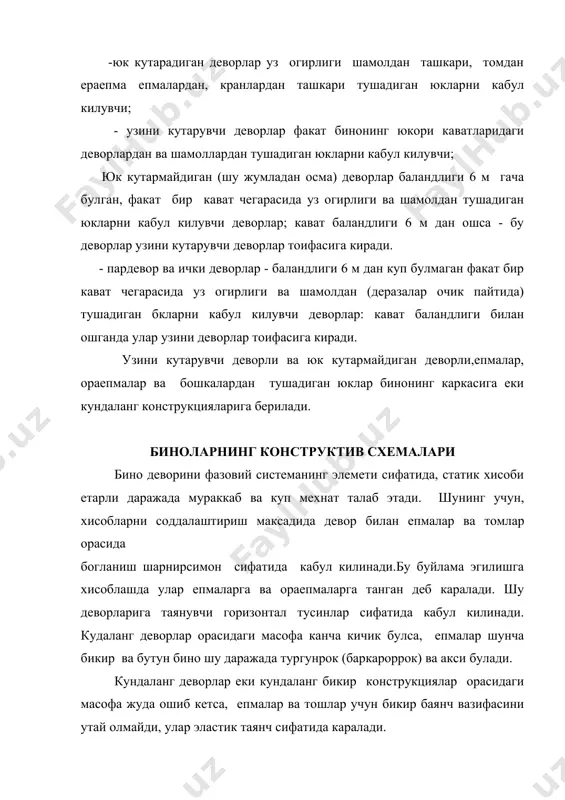

ига еки кундаланг конструкцияларига берилади. биноларнинг конструктив схемалари бино деворини фазовий системанинг элемети сифатида, статик хисоби етарли даражада мураккаб ва куп мехнат талаб этади. шунинг учун, хисобларни соддалаштириш максадида девор билан епмалар ва томлар орасида богланиш шарнирсимон сифатида кабул килинади.бу буйлама эгилишга хисоблашда улар епмаларга ва ораепмаларга танган деб каралади. шу деворларига таянувчи горизонтал тусинлар сифатида кабул килинади. кудаланг деворлар орасидаги масофа канча кичик булса, епмалар шунча бикир ва бутун бино шу даражада тургунрок (баркароррок) ва акси булади. кундаланг деворлар еки кундаланг бикир конструкциялар орасидаги масофа жуда ошиб кетса, епмалар ва тошлар учун бикир баянч вазифасини утай олмайди, улар эластик таянч сифатида каралади. бинонинг кундаланг бикир конструкциялари орасидаги масофа olq -куйида келтирилган жадвалдаги чекли кийматидан ошмаса (кам булса) епмалар ва томлар девор ва устунлар учун бикир таянч сифатида каралади. жадвал ёпма ва ораёпма турлари кундаланг бикир конструкциялар орасидаги масофа терим гурухига кура i ii iii iv куйма темирбетондан ва йигма …

горизонтал таянчлар бикирлигига кура бинолар икки гурухга булинади: - бикир конструктив схемлаи ва эластик конструктив схемали бинолар. бикир конструктив схемлаи биноларда девор ва устунлар бикир таянчларда таянган тусинлардек хисобланади. эластик конструктив схемали бинолар девор ва устунлар раманинг таркибий киси сифатида хисоблаади. бикир конструктив схема эластик конструктив схема девор ва устунлар баландлигини уларнинг каршилигига булган нисбати рухсат этилган катталиклари девор ва устунлар юк кутариш кобилияти ва баъзи холларда пайдо булиши еки очилиши буйича хисобланадилар. бундан ташкари узок йиллар давомидаги курилиш тажрибаси ва тош биноларнинг ишлатиш амалиети асосида меъерлар (кмк) девор ва устунларнинг эгилувчанлиги чеклашни тавсия этади. хисоблаш натижаларидан катъий назар девор ва устунлар баландлигини уларнинг калинлигига нисбати куйидаги жадвалда келтирилган кийматдан ошмаслиги лозим: жадвал коришма маркаси теримлар гурухига кура, нисбати i ii iii iv 50 ва ундан ортик 25 22 - - 25 22 20 17 - 10 20 17 15 14 4 - 15 14 13 изох: - нисбатнинг чегаравий …

(дарзлар) пайдо булиши мумкин. бундай ерикларни олдини олиш максадида деворлар узунлиги буйича вертикал чоклар билан булакларга булинади. хар бир булакнинг узунлиги терими турига ва коришманинг маркаси, хамда ташкаридаги хавонинг хисобий хароратига кура куйидаги жадвал буйича тайинланади: 3 жадвал иситиладиган биноларда арматураланмаган деворлар учун харорат чоклар орасида масофа ташки хавонинг 5 кундаги уртача харорати харорат чоклари орасидаги масофа s лой гиштдан керамин ва табиий тошлардан силикат гишт, бетонли гишт коришма маркаси 50 ва ундан ортик 25 гача 50 ва ундан ортик 25 гача -30 70 90 50 60 -20 гача 100 120 70 80 харорат чоклари деворларни факат пойдеворгача кесади холос, чунки грунт билан химояланган пойдеворлар катта харорат узгаришларга учрамайди. чукиш чоклари бино асоси нотекис чукиши мумкин булган барча холларда деворларда чукиш чоклари кузда тутилади. нотекис чукиш куйидаги холларда хисобга олинади: - бинонинг кисмлари турли жинсдаги грунтларда жойлашганида; - мавжуд бинолар енида кушимча янги бинолар курилганда; - бинонинг айрим алохида кисмларининг …

книнг номарказий куйилиши натижасида хосил булган момент факат бир кават чегарасида таъсир этади. деворнинг юкори кисмидан тушадиган юк ni унинг огирлик марказига куйилан деб кабул килинади. каватларо епма таянчли сатхида, деворнинг улчамлари узгарса, унда ni - куч пастки деворга елка ( ) билан берилади девор мустахкамлиги одатда купрок юкланган пастки каватлар учун текширилади. мустахкамлик хисоблари номарказий сикилган элементлар хисобидек бажарилади. бинолар деворлар, баъзи холларда шамолдан тушадиган юклар таъсирига хам текширилади. бундай текширишлар куп кавватли бинолар, хамда шамолнинг интенсив босими таъсиридаги бинолар (чул ва тоглик жойларда) хисобидан бажарилади. ташки деворларда шамол босимидан хосил булган эгувчи моментлар. мв узлуксиз тусинлардагидек топилади mш= бунда - деворнинг 1 м2 баландлигига таъсир эгувчи босим шамолий босим. эластик конструктив схемали биноларнинг девор ва устунларини хисоблаш асослари эластик конструктив схемали биноларда кундаланг бикир конструкциялар (деворлар орасидаги масофа, чекланган рухсат этилган масофалардан кура куп булади. шунинг учун буйлама девор ва устунларнинг юкори таянчли кузгалмас булмайди, уларни шарнирсимон, купинча …
