8-amaliy mashg’ulot mavzu: chervyakli uzatmaning geometrik o’lchamlarini xisobi mashg’ulotning maqsadi: chervyakli uzatmalar bilan tanishish, asosiy gnometrik ulchamlarini ulchash, eskizini chizish, chervyakli uzatma o’lchamlarini geometrik formulalar yordamida aniqlash va ulchash natijalari bilan solishtirish, chervyakli uzatmalar aks ettirilgan gost va boshka standartlar bilan tanishish. 1. nazariy qism chervyakli uzatma chervyak deb ataladigan vintdan va qiya tishli gildirakdan iborat. chervyakli uzatmalar vallarnin burchaklari uzaro 900 burchak ostida joylashganda qo’llaniladi. uzatmaning afzalliklari - katta uzatish soni olish mumkin (bitta bosqichda) - uzatmani o’z-o’zidan tormozlanuvchi qilib tayyorlash mumkin. uzatmani kamchiliklari - foydali ish koeffitsenti kichik - chervyak va gildirak tishlari yeyilishga mayil, bu g’ildirak uchun qimmatbaho antifriktsion materiallari (bronza) ishlatishi talab qiladi. mana shu kamchiliklar uchun chervyakli uzatmalar tishli uzatmalarga qaraganda kamroq ishlatiladi va unga katta bo’lmagan quvvatlarni uzatish uchun qo’llaniladi. (50 kvt, ayrish xollarda 200 kvt gacha). talaba, i. sulaymonovning «mashina detallari» kitobida (5-bob, § 59-60, 195-208 betlar) «chervyakli uzatmalar» mavzusini mustakil ravishda o’rganadi. …

2 / 4

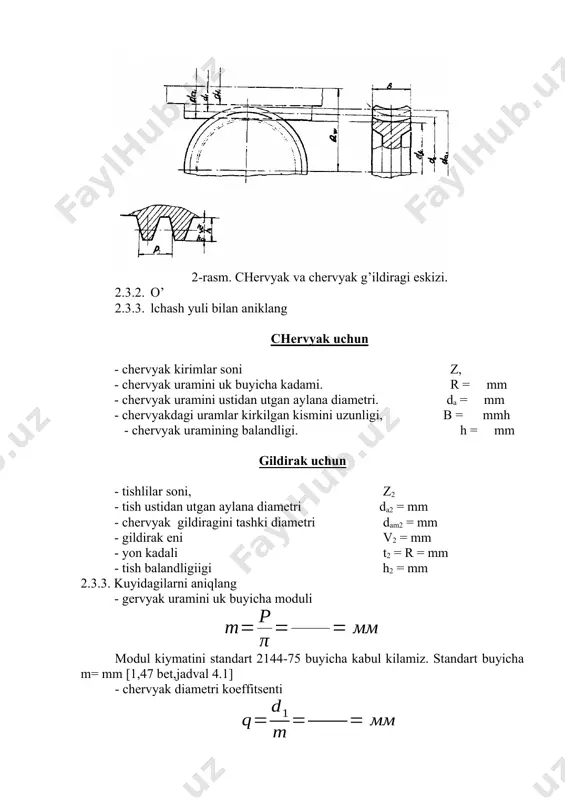

i ustidan utgan aylana diametri. da = mm - chervyakdagi uramlar kirkilgan kismini uzunligi, b = mmh - chervyak uramining balandligi. h = mm gildirak uchun - tishlilar soni, z2 - tish ustidan utgan aylana diametri da2 = mm - chervyak gildiragini tashki diametri dam2 = mm - gildirak eni v2 = mm - yon kadali t2 = r = mm - tish balandligiigi h2 = mm 2.3.3. kuyidagilarni aniqlang - gervyak uramini uk buyicha moduli modul kiymatini standart 2144-75 buyicha kabul kilamiz. standart buyicha m= mm [1,47 bet,jadval 4.1] - chervyak diametri koeffitsenti bo’luvchi tsilindrni diametri kuyidagicha xisoblanadi. d1=da-2m = mm xisoblangan koeffitsent «q»ni kiymati standart 2144-75ga tugri keladi yoki kelmasligini tekshiring. standart buyicha modul m = mm bo`lganda q = bo’lishi kerak. berilgan chervyakni diametr koeffitsenti standartga tugri keladi kelmaydi. (ostiga chizib kuying) - chervyak uramini buluvchi tsilindrini, uramini ustidan va ostidan utgan tsilindrining diametri d1 = m …

3 / 4

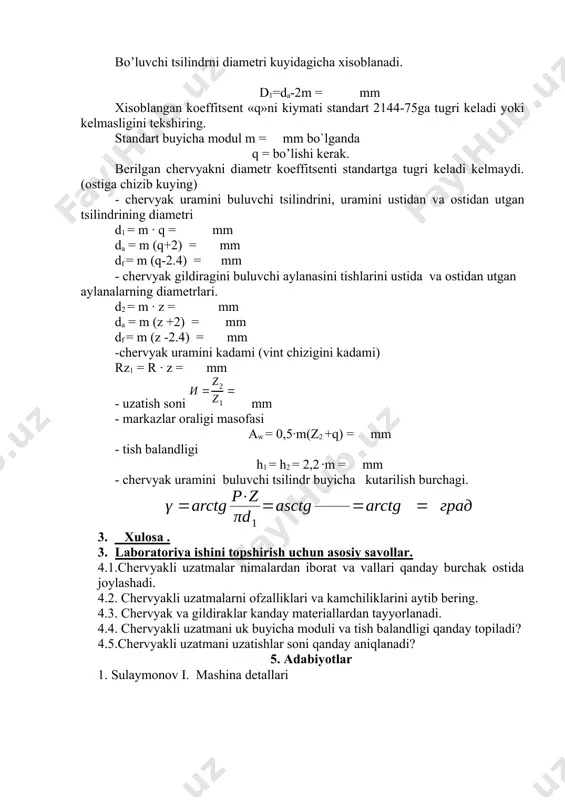

tsent «q»ni kiymati standart 2144-75ga tugri keladi yoki kelmasligini tekshiring. standart buyicha modul m = mm bo`lganda q = bo’lishi kerak. berilgan chervyakni diametr koeffitsenti standartga tugri keladi kelmaydi. (ostiga chizib kuying) - chervyak uramini buluvchi tsilindrini, uramini ustidan va ostidan utgan tsilindrining diametri d1 = m ∙ q = mm da = m (q+2) = mm df = m (q-2.4) = mm - chervyak gildiragini buluvchi aylanasini tishlarini ustida va ostidan utgan aylanalarning diametrlari. d2 = m ∙ z = mm da = m (z +2) = mm df = m (z -2.4) = mm -chervyak uramini kadami (vint chizigini kadami) rz1 = r ∙ z = mm - uzatish soni mm - markazlar oraligi masofasi aw = 0,5∙m(z2 +q) = mm - tish balandligi h1 = h2 = 2,2 ∙m = mm - chervyak uramini buluvchi tsilindr buyicha kutarilish burchagi. 3. xulosa . 4. laboratoriya ishini topshirish uchun …

4 / 4
