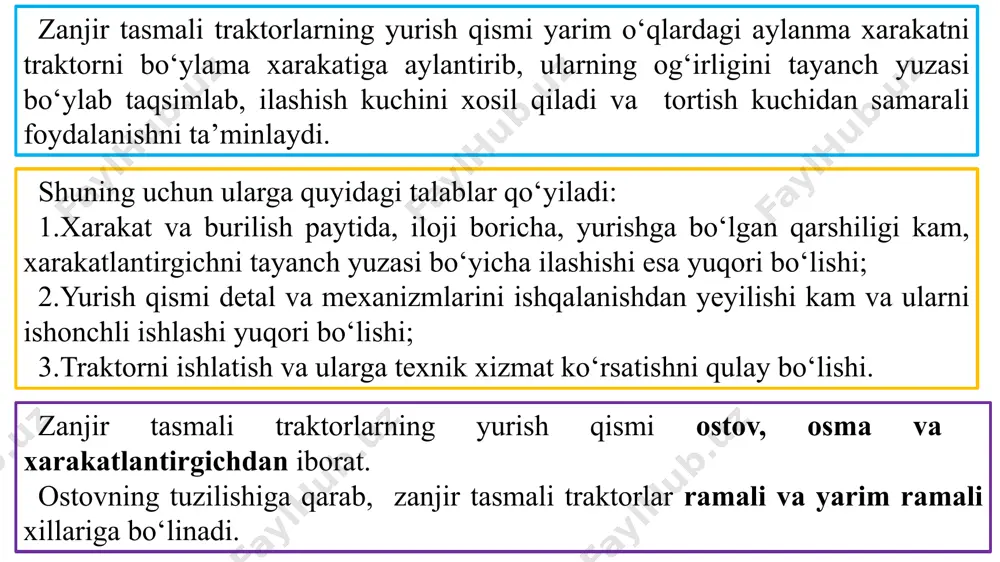

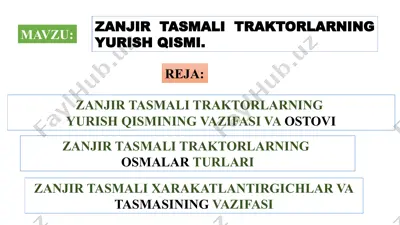

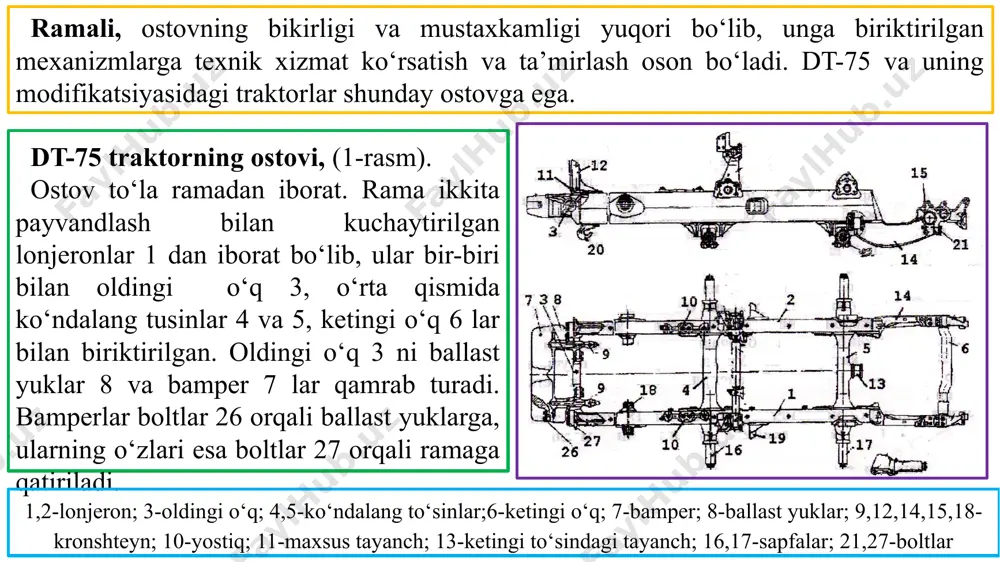

презентация powerpoint zanjir tasmali traktorlarning yurish qismi. mavzu: reja: zanjir tasmali traktorlarning yurish qismining vazifasi va ostovi zanjir tasmali traktorlarning osmalar turlari zanjir tasmali xarakatlantirgichlar va tasmasining vazifasi zanjir tasmali traktorlarning yurish qismi yarim o‘qlardagi aylanma xarakatni traktorni bo‘ylama xarakatiga aylantirib, ularning og‘irligini tayanch yuzasi bo‘ylab taqsimlab, ilashish kuchini xosil qiladi va tortish kuchidan samarali foydalanishni ta’minlaydi. shuning uchun ularga quyidagi talablar qo‘yiladi: 1.xarakat va burilish paytida, iloji boricha, yurishga bo‘lgan qarshiligi kam, xarakatlantirgichni tayanch yuzasi bo‘yicha ilashishi esa yuqori bo‘lishi; 2.yurish qismi detal va mexanizmlarini ishqalanishdan yeyilishi kam va ularni ishonchli ishlashi yuqori bo‘lishi; 3.traktorni ishlatish va ularga texnik xizmat ko‘rsatishni qulay bo‘lishi. zanjir tasmali traktorlarning yurish qismi ostov, osma va xarakatlantirgichdan iborat. ostovning tuzilishiga qarab, zanjir tasmali traktorlar ramali va yarim ramali xillariga bo‘linadi. ramali, ostovning bikirligi va mustaxkamligi yuqori bo‘lib, unga biriktirilgan mexanizmlarga texnik xizmat ko‘rsatish va ta’mirlash oson bo‘ladi. dt-75 va uning modifikatsiyasidagi traktorlar shunday ostovga …
2 / 14

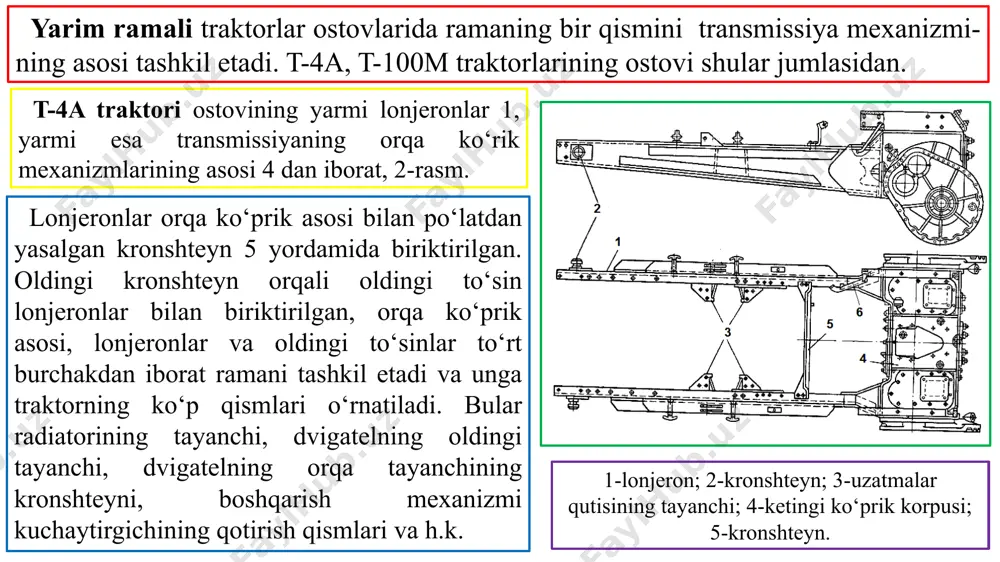

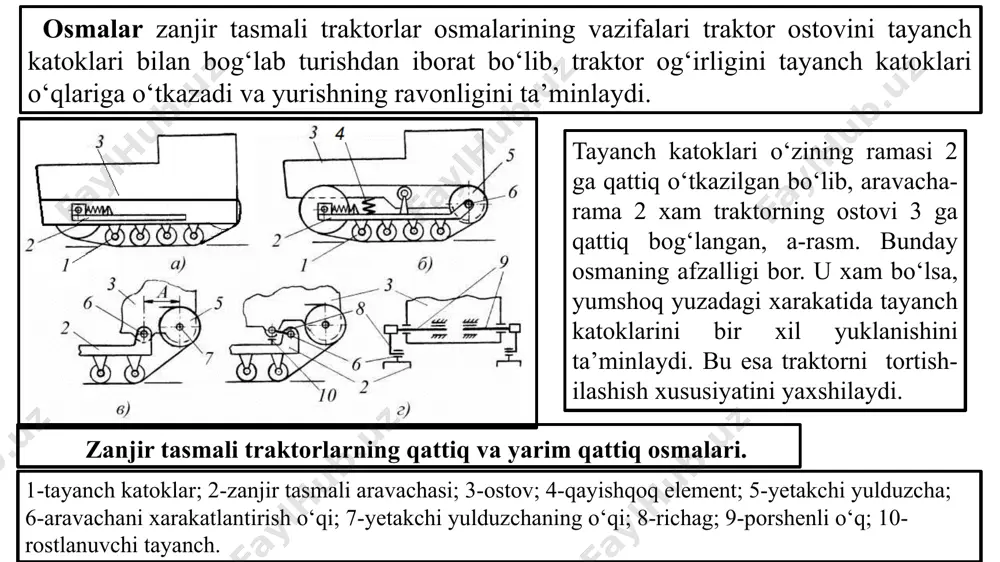

ni transmissiya mexanizmi-ning asosi tashkil etadi. t-4a, t-100m traktorlarining ostovi shular jumlasidan. t-4a traktori ostovining yarmi lonjeronlar 1, yarmi esa transmissiyaning orqa ko‘rik mexanizmlarining asosi 4 dan iborat, 2-rasm. 1-lonjeron; 2-kronshteyn; 3-uzatmalar qutisining tayanchi; 4-ketingi ko‘prik korpusi; 5-kronshteyn. lonjeronlar orqa ko‘prik asosi bilan po‘latdan yasalgan kronshteyn 5 yordamida biriktirilgan. oldingi kronshteyn orqali oldingi to‘sin lonjeronlar bilan biriktirilgan, orqa ko‘prik asosi, lonjeronlar va oldingi to‘sinlar to‘rt burchakdan iborat ramani tashkil etadi va unga traktorning ko‘p qismlari o‘rnatiladi. bular radiatorining tayanchi, dvigatelning oldingi tayanchi, dvigatelning orqa tayanchining kronshteyni, boshqarish mexanizmi kuchaytirgichining qotirish qismlari va h.k. osmalar zanjir tasmali traktorlar osmalarining vazifalari traktor ostovini tayanch katoklari bilan bog‘lab turishdan iborat bo‘lib, traktor og‘irligini tayanch katoklari o‘qlariga o‘tkazadi va yurishning ravonligini ta’minlaydi. 1-tayanch katoklar; 2-zanjir tasmali aravachasi; 3-ostov; 4-qayishqoq element; 5-yetakchi yulduzcha; 6-aravachani xarakatlantirish o‘qi; 7-yetakchi yulduzchaning o‘qi; 8-richag; 9-porshenli o‘q; 10-rostlanuvchi tayanch. tayanch katoklari o‘zining ramasi 2 ga qattiq o‘tkazilgan bo‘lib, aravacha-rama 2 …
3 / 14
drsimon prujina; 4-yo‘naltiruvchi silindr; 5-traktorning ostovi; 6-yaproqsimon ressora; 7-kronshteyn; 8-richag; 9-torsion; 10-torsion richagi. yuqoridagi shaxsiy osmalar bir qancha afzalliklariga qaramay, qishloq xo‘jalik traktorlarida qo‘llanilmay kelinmoqda. 2.balansirli osmalar. bunda ikki yoki undan ortiq tayanch katoklarini o‘qlari bitta karetaga birlashtiriladigan bo‘ladi. elastika osmalar xozirda dt-75 traktorlariga o‘rnatilgan bo‘lib, uning kinematik sxemasi -rasmda ko‘rsatilgan. dt-75 traktori 4 ta balansir karetasidan iborat, ya’ni xar yonboshida 2 ta dan. xar bir balansir karetasi 2 ta, ya’ni ichki 2 ta va tashqi 4 ta balansirdan (richaglardan) iborat. ular bir biri bilan sharnir 7 orqli birlashtirilgan. tashqi balansir 4 da balansir karetasini traktor ostovi bilan sharnirli bog‘lanishi uchun teshik 6 yasalgan. 1-tayanch katoklarining o‘qlari; 2-ichki balansir; 3-balansir prujinasi; 4-tashqi balansir; 5-tayanch katoklari; 6- tashqi balansir va traktor ostovining bog‘lovchi o‘qi; 7- balansirlar o‘qi; 8-prujina kosalari. xar bir yuqori qismlari orasiga prujina o‘rnatilgan bo‘lib, u xar xil tebranish va zarbalarni so‘ndiradi. balansir karetasi po‘lat yoki cho‘yandan g‘ovak shaklida …
4 / 14
da ichki va tashki prujinalar uchun kosalar yasalgan. balansirlarning o‘qlari tashqi tomondan cho‘yan qopqoqlar bilan berkitiladi. zanjir tasmali xarakatlantirgichlar. zanjir tasmali xarakatlantirgichlar traktor og‘irligini bevosita xarakat yuzasiga o‘tkazish va shataksirashni kamaytirish uchun tayanch yuzasi bo‘ylab ilashishni ta’minlashni, xamda kerakli miqdorda tortish kuchini paydo qilish kabi vazifalarni bajaradi. t-4a 1-zanjir tasma; 2-yo‘naltiruvchi g‘ildirak; 3-taranglovchi moslama; 4-xarakatlantirgich ramasi; 5-tayanch katoklari; 6-yetakchi yulduzcha; 7-tutib turuvchi g‘altak. dt-75 1-tirsakli o‘q; 2-ayri; 3-yo‘naltiruvchi g‘ildirak; 4-taranglovchi vint; 5-taranglovchi gayka; 6-sharsimon tayanch; 7-kronshteyn; 8-zanjir tasma; 9-prujina; 10-yetakchi yulduzcha; 11-tutib turish g‘altagi. zanjir tasmali traktorlarda qo‘llanilayotgan osmalarning turiga qarab xarakatlantirgichning tuzilishi, foydalanilayotgan taranglovchi moslamaning xili, tayanch katoklarining soni va joylanishi xar xil bo‘lishi mumkin. shuning uchun qishloq xo‘jalik traktorlarida ikki xil zanjir tasmali xarakatlantirgich qo‘llanilgan. a- rasmda yarim qattiq osmaga ega bo‘lgan t-4a traktorini, b-rasmda esa elastik osmaga ega bo‘lgan dt-75 traktorini zanjir tasmali xarakatlantirgichi ko‘rsatilgan. zanjir tasmasiga. zanjir tasma tayanch katoklarini g‘ildirashi uchun yo‘lchalar xosil qilish , …
5 / 14
gi; tayanch katoklari. tayanch katoklari orqali traktorning ostovi xarakatga keladi va ular orqali traktorning og‘irligi zanjir tasmaga, so‘ng tuproqqa o‘tkazilib, ilashish kuchi xosil qilinadi. tayanch katoklarining ishlash sharoiti nixoyatda og‘ir xisoblanadi. chunki, ular notekisliklardan o‘tayotgan paytda traktor og‘irligini ko‘p qismini qabul qiladi, burilish paytida u yondan ta’sir etuvchi kuch ostida bo‘ladi, baxor va kuz paytlarida yomg‘ir, loy va qor ta’siri ostida ishlaydi. shuning uchun ularni ishlash muddatini oshirish masalasi muxim xisoblanadi. tayanch katoklarini ishlash sharoitidan kelib chiqqan xolda ularga quyidagi talablar qo‘yiladi. tayanch katoklari qanchalik uzoq ishlamasin, ularni podshipniklarining ximoyasi ishonchli bo‘lishi ; traktorni xarakatiga bo‘lgan qarshiligi minimal miqdorda bo‘lishi; tayyorlash narxi past, tuzilishi sodda va ishlash muddati uzoq bo‘lishi. zanjir tasmali xarakatlantirgichning qismlari. yetakchi g‘ildiraklarning sxemasi; 1-tishli toj; 2-oxirgi uzatmani yetaklovchi o‘qi; 3-gubchak. zanjir tasma bilan tishli g‘ildarakning ilashishi a)yaxlit va b)yig‘ma xillari. 1-yetakchi g‘ildirakning tishi; 2-zvenolarni birlashtiruvchi barmoq; 3-yetakchi g‘ildirakning o‘ymasining profili; 4-zvenodagi qirra. zanjir tasmalar. a)yig‘ma; b)quyma …
