nasosni “tkr – d” tizimini hisoblash

PPTX 14 pages 3.7 MB Free download

14 pages

FaylHub.uz

Download via Telegram

Size 3.7 MB

File type PPTX

Pages 14

Updated Dec 2025

Page preview (5 pages)

Scroll down 👇

1 / 14

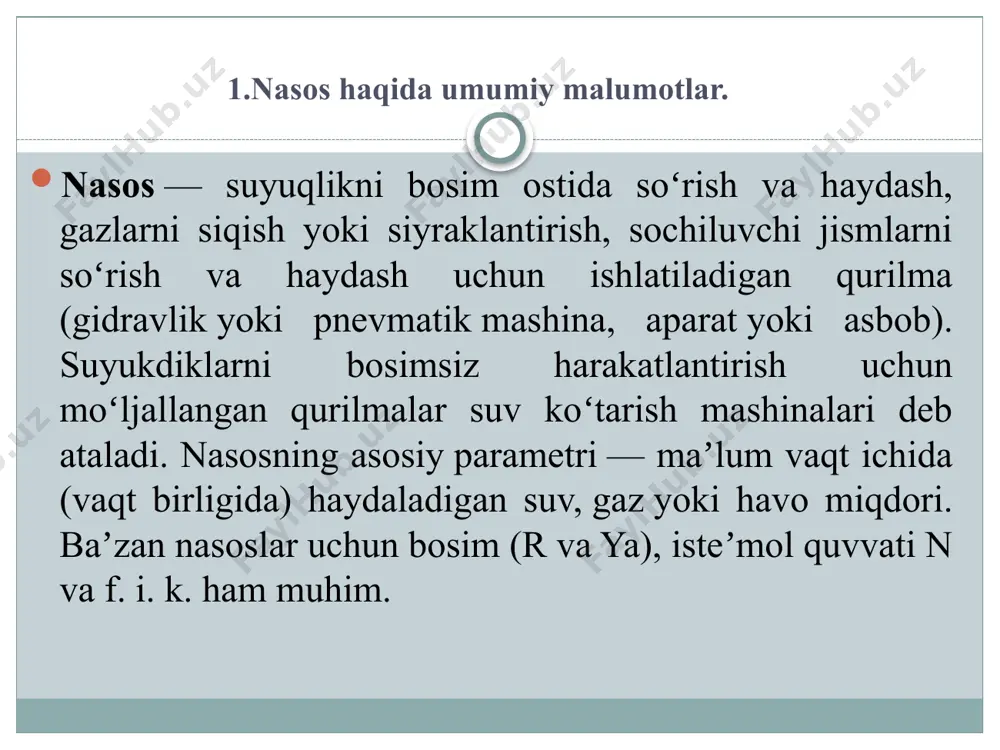

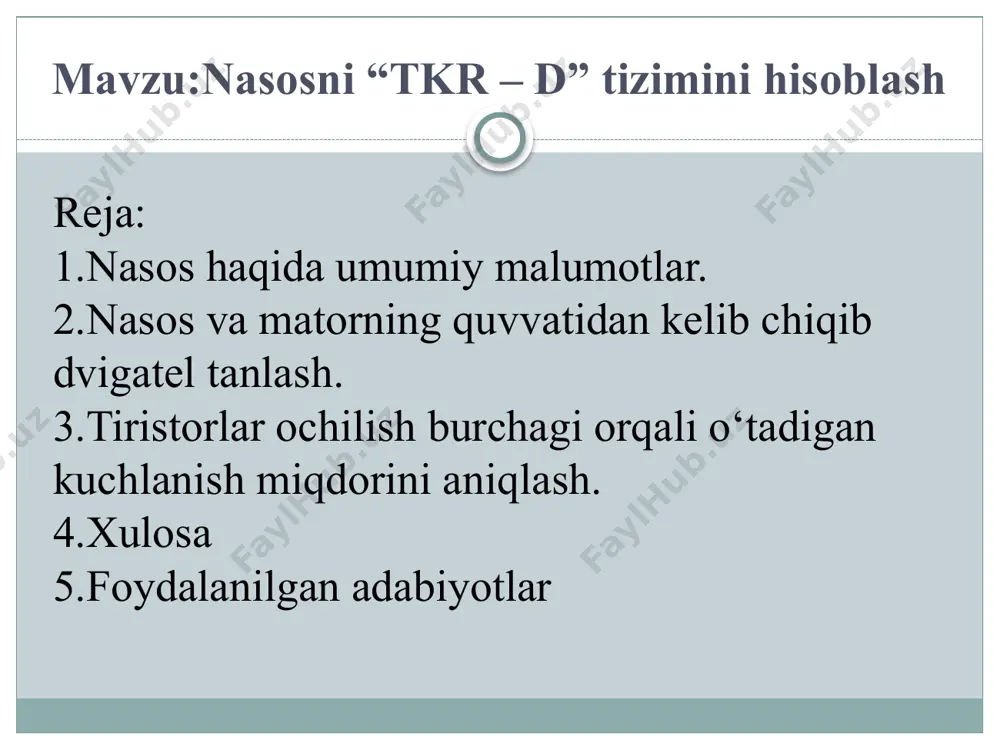

andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti k91-21-guruh talabasi ahmadaliyev xusniddinning umumsanoat mexanizmlarning avtomatlashtirilgan elektr yuritmalari fanidan kurs loyihasi taqdimoti andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti k91-21-guruh talabasi abdulatipov sarvarning umumsanoat mexanizmlarning avtomatlashtirilgan elektr yuritmalari fanidan kurs loyihasi taqdimoti mavzu:nasosni “tkr – d” tizimini hisoblash reja: 1.nasos haqida umumiy malumotlar. 2.nasos va matorning quvvatidan kelib chiqib dvigatel tanlash. 3.tiristorlar ochilish burchagi orqali o‘tadigan kuchlanish miqdorini aniqlash. 4.xulosa 5.foydalanilgan adabiyotlar 1.nasos haqida umumiy malumotlar. nasos — suyuqlikni bosim ostida soʻrish va haydash, gazlarni siqish yoki siyraklantirish, sochiluvchi jismlarni soʻrish va haydash uchun ishlatiladigan qurilma (gidravlik yoki pnevmatik mashina, aparat yoki asbob). suyukdiklarni bosimsiz harakatlantirish uchun moʻljallangan qurilmalar suv koʻtarish mashinalari deb ataladi. nasosning asosiy parametri — maʼlum vaqt ichida (vaqt birligida) haydaladigan suv, gaz yoki havo miqdori. baʼzan nasoslar uchun bosim (r va ya), isteʼmol quvvati n va f. i. k. ham muhim. nasos, asosan, parrakli, …

2 / 14

sxemasi: 1 – hovuz; 2 – nasos; 3 – dvigatel; 4 – zadvijka; 5 – bak; h1 (hв) - so’rish balandligi; h2 (hн) – gidrostatik bosim, h3 – zadvijka, ventil, trubalardagi bosim yo’qatilishi; h4 – erkin bosim, trubalardan suvni oqib ketish tezligiga mos keladi nasos quvvati quyidagi formula yordamida hisoblanishi mumkin pnas=gpqh=9.81×1000×0.017×126.07= matorning quvvati quyidagi formula yordamida hisoblanishi mumkin /=21024.6/0,83=29,2 kvt matorning quvvati asosida pm quvvatdan kelib chiqib dvigatel tanlaymiz. tanlangan dvigatel parametrlari tipi aиp180m4 quvvati p=30 kvt nominal aylanish tezligi n=1500 ayl/min nominal toki i=57.6 a f.i.k=91,4 % nominal momenti 196,233 nm inersiya momenti j=0.08kg elektr dvigateli 15 kvt, 1500 ayl/min – аир160s4 tkr – ad tizimli eyni funksional sxemasi: vs1–v10 – tiristorlar; бу – boshqarish bloke; m – asinxron dvigatel; br – taxogenerator; r2d – qoshimcha qashilik; uy va uз – boshqarish va topshiriq kuchlanishlari. tiristorlar ochilish burchagi orqali o‘tadigan kuchlanish miqdori quyidagicha aniqlanadi. bu yerda:-maksimal fazaviy kuchlanish …

3 / 14

e10.png image11.png image90.png image12.png /docprops/thumbnail.jpeg

4 / 14

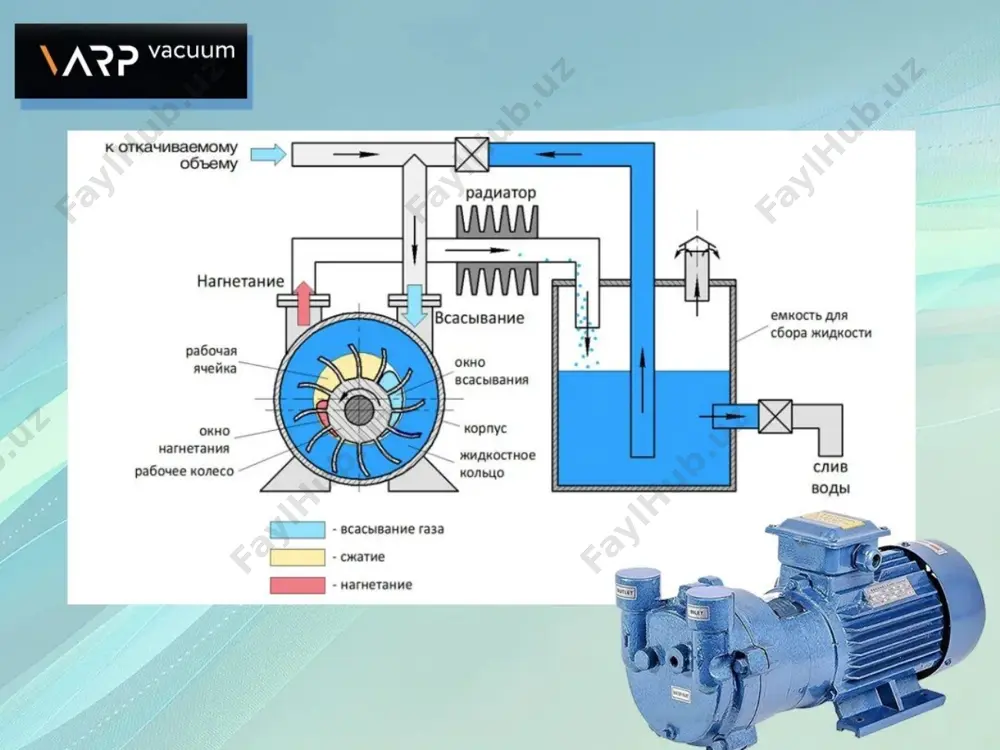

nasosni “tkr – d” tizimini hisoblash - Page 4

5 / 14

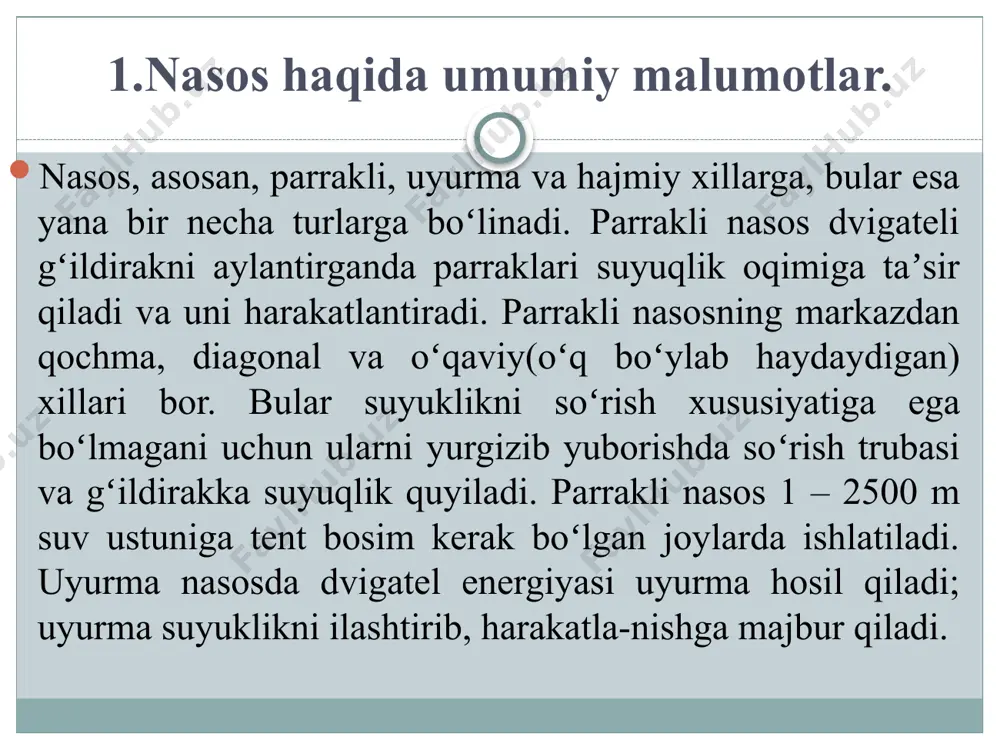

nasosni “tkr – d” tizimini hisoblash - Page 5

Want to read more?

Download all 14 pages for free via Telegram.

Download full file

About "nasosni “tkr – d” tizimini hisoblash"

andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti k91-21-guruh talabasi ahmadaliyev xusniddinning umumsanoat mexanizmlarning avtomatlashtirilgan elektr yuritmalari fanidan kurs loyihasi taqdimoti andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti k91-21-guruh talabasi abdulatipov sarvarning umumsanoat mexanizmlarning avtomatlashtirilgan elektr yuritmalari fanidan kurs loyihasi taqdimoti mavzu:nasosni “tkr – d” tizimini hisoblash reja: 1.nasos haqida umumiy malumotlar. 2.nasos va matorning quvvatidan kelib chiqib dvigatel tanlash. 3.tiristorlar ochilish burchagi orqali o‘tadigan kuchlanish miqdorini aniqlash. 4.xulosa 5.foydalanilgan adabiyotlar 1.nasos haqida umumiy malumotlar. nasos — suyuqlikni bosim ostida soʻrish va haydash, gazlarni...

This file contains 14 pages in PPTX format (3.7 MB). To download "nasosni “tkr – d” tizimini hisoblash", click the Telegram button on the left.

Tags: nasosni “tkr – d” tizimini hiso… PPTX 14 pages Free download Telegram
