andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti k91-21-guruh talabasi ahmadaliyev xusniddinning umumsanoat mexanizmlarning avtomatlashtirilgan elektr yuritmalari fanidan kurs loyihasi taqdimoti andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti k91-21-guruh talabasi abduxalilov axrorbekning umumsanoat mexanizmlarning avtomatlashtirilgan elektr yuritmalari fanidan kurs loyihasi taqdimoti mavzu:nasosni “tkr – d” tizimini hisoblash reja: 1.nasos haqida umumiy malumotlar. 2.nasos va matorning quvvatidan kelib chiqib dvigatel tanlash. 3.tiristorlar ochilish burchagi orqali o‘tadigan kuchlanish miqdorini aniqlash. 4.xulosa 5.foydalanilgan adabiyotlar 1.nasos haqida umumiy malumotlar. nasos — suyuqlikni bosim ostida soʻrish va haydash, gazlarni siqish yoki siyraklantirish, sochiluvchi jismlarni soʻrish va haydash uchun ishlatiladigan qurilma (gidravlik yoki pnevmatik mashina, aparat yoki asbob). suyukdiklarni bosimsiz harakatlantirish uchun moʻljallangan qurilmalar suv koʻtarish mashinalari deb ataladi. nasosning asosiy parametri — maʼlum vaqt ichida (vaqt birligida) haydaladigan suv, gaz yoki havo miqdori. baʼzan nasoslar uchun bosim (r va ya), isteʼmol quvvati n va f. i. k. ham muhim. nasos, asosan, parrakli, …

2 / 14

h sxemasi: 1 – hovuz; 2 – nasos; 3 – dvigatel; 4 – zadvijka; 5 – bak; h1 (hв) - so’rish balandligi; h2 (hн) – gidrostatik bosim, h3 – zadvijka, ventil, trubalardagi bosim yo’qatilishi; h4 – erkin bosim, trubalardan suvni oqib ketish tezligiga mos keladi nasos quvvati quyidagi formula yordamida hisoblanishi mumkin matorning quvvati quyidagi formula yordamida hisoblanishi mumkin /=17,386/0,84=20,69 kvt matorning quvvati asosida pm quvvatdan kelib chiqib dvigatel tanlaymiz. tanlangan dvigatel parametrlari tipi aиp180s4 quvvati p=22 kvt nominal aylanish tezligi n=1500 ayl/min nominal toki i=43,2 a f.i.k=90,5% nominal momenti 143,904 nm inersiya momenti j=0.07kg elektr dvigateli 22 kvt, 1500 ayl/min – aиp180s4 tkr – ad tizimli eyni funksional sxemasi: vs1–v10 – tiristorlar; бу – boshqarish bloke; m – asinxron dvigatel; br – taxogenerator; r2d – qoshimcha qashilik; uy va uз – boshqarish va topshiriq kuchlanishlari. tiristorlar ochilish burchagi orqali o‘tadigan kuchlanish miqdori quyidagicha aniqlanadi. bu yerda:-maksimal fazaviy kuchlanish 150 …

3 / 14

4 / 14

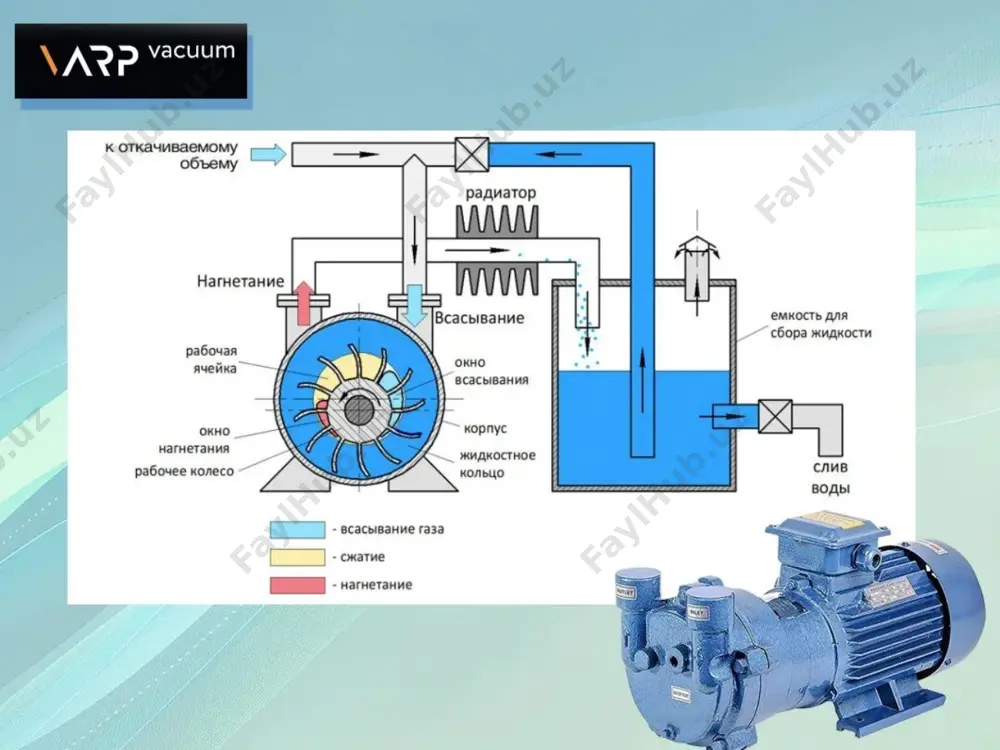

nasosni “tkr – d” tizimini hisoblash kurs loyihasi taqdimoti - Page 4

5 / 14

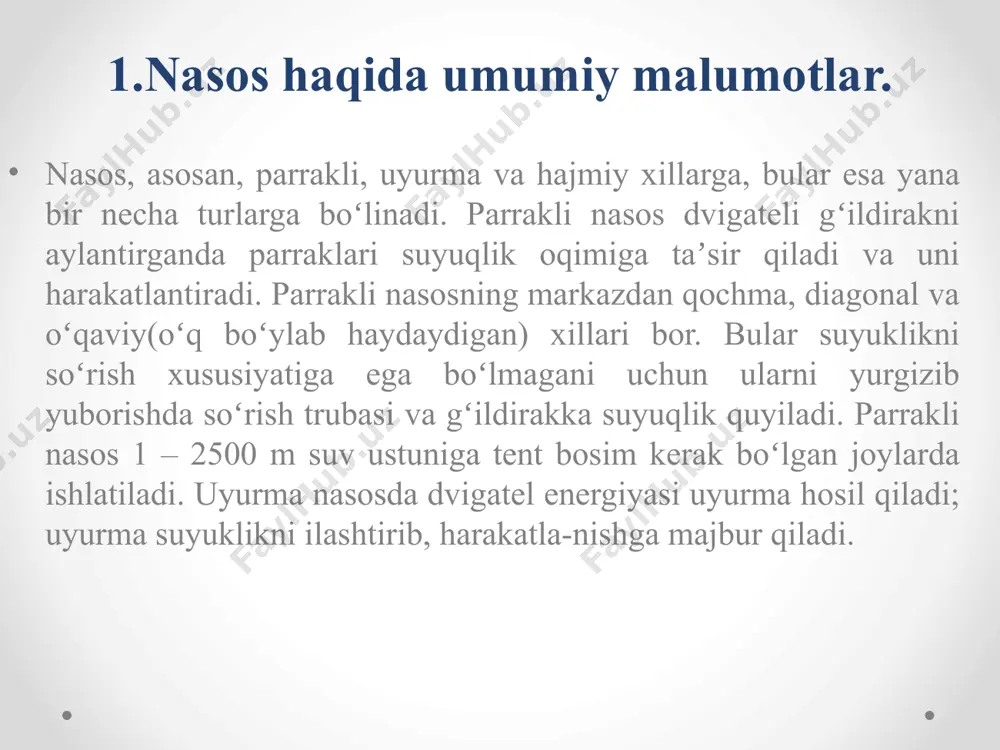

nasosni “tkr – d” tizimini hisoblash kurs loyihasi taqdimoti - Page 5
