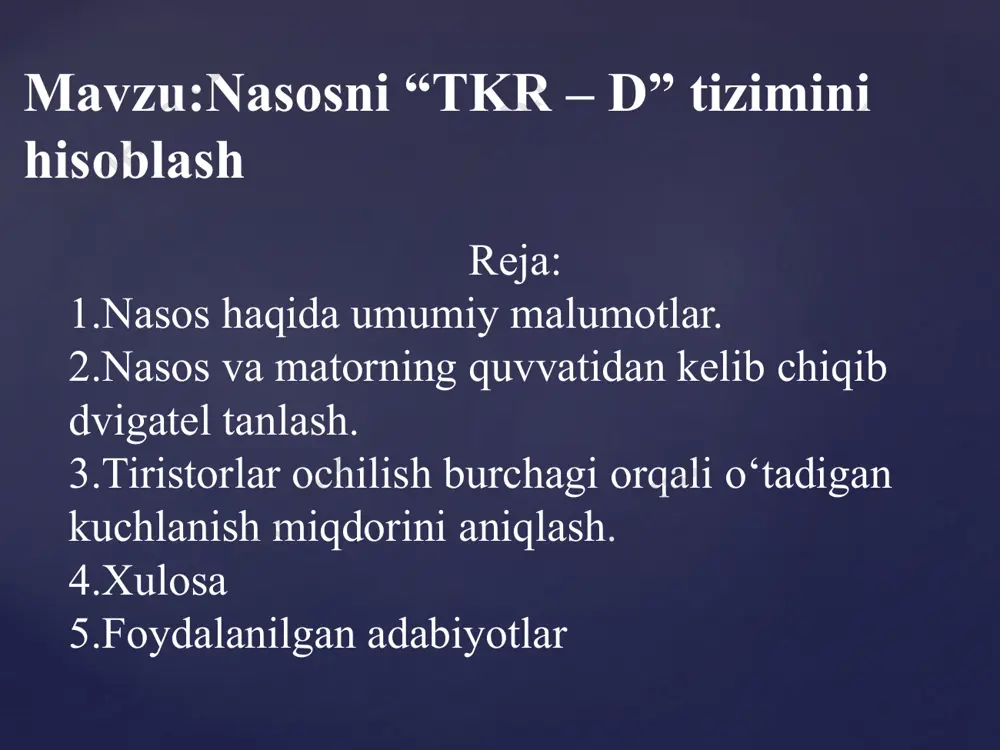

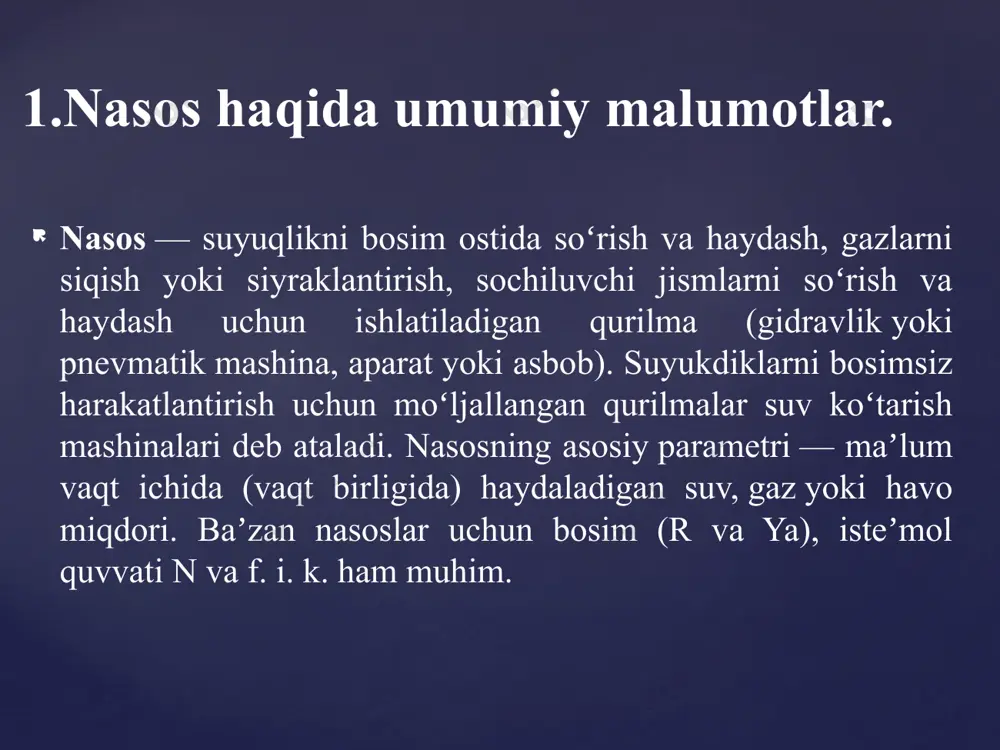

andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti k91-21-guruh talabasi ahmadaliyev xusniddinning umumsanoat mexanizmlarning avtomatlashtirilgan elektr yuritmalari fanidan kurs loyihasi taqdimoti andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti k91-21-guruh talabasi baxtiyarov o`tkirbekning umumsanoat mexanizmlarning avtomatlashtirilgan elektr yuritmalari fanidan kurs loyihasi taqdimoti mavzu:nasosni “tkr – d” tizimini hisoblash reja: 1.nasos haqida umumiy malumotlar. 2.nasos va matorning quvvatidan kelib chiqib dvigatel tanlash. 3.tiristorlar ochilish burchagi orqali o‘tadigan kuchlanish miqdorini aniqlash. 4.xulosa 5.foydalanilgan adabiyotlar nasos — suyuqlikni bosim ostida soʻrish va haydash, gazlarni siqish yoki siyraklantirish, sochiluvchi jismlarni soʻrish va haydash uchun ishlatiladigan qurilma (gidravlik yoki pnevmatik mashina, aparat yoki asbob). suyukdiklarni bosimsiz harakatlantirish uchun moʻljallangan qurilmalar suv koʻtarish mashinalari deb ataladi. nasosning asosiy parametri — maʼlum vaqt ichida (vaqt birligida) haydaladigan suv, gaz yoki havo miqdori. baʼzan nasoslar uchun bosim (r va ya), isteʼmol quvvati n va f. i. k. ham muhim. 1.nasos haqida umumiy malumotlar. nasos, asosan, parrakli, …

2 / 15

h sxemasi: 1 – hovuz; 2 – nasos; 3 – dvigatel; 4 – zadvijka; 5 – bak; h1 (hv) - so’rish balandligi; h2 (hn) – gidrostatik bosim, h3 – zadvijka, ventil, trubalardagi bosim yo’qatilishi; h4 – erkin bosim, trubalardan suvni oqib ketish tezligiga mos keladi nasos quvvati quyidagi formula yordamida hisoblanishi mumkin matorning quvvati quyidagi formula yordamida hisoblanishi mumkin /=9,84/0,8=12,3 kvt matorning quvvati asosida pm quvvatdan kelib chiqib dvigatel tanlaymiz. tipi aip160s4 quvvati p=15 kvt nominal aylanish tezligi n=1500 ayl/min nominal toki i=30 a f.i.k=89,4 % nominal momenti 98,116 nm inersiya momenti j=0.06kg tanlangan dvigatel parametrlari elektr dvigateli 15 kvt, 1500 ayl/min – air160s4 tkr – ad tizimli eyni funksional sxemasi: vs1–v10 – tiristorlar; bu – boshqarish bloke; m – asinxron dvigatel; br – taxogenerator; r2d – qoshimcha qashilik; uy va uz – boshqarish va topshiriq kuchlanishlari. tiristorlar ochilish burchagi orqali o‘tadigan kuchlanish miqdori quyidagicha aniqlanadi. bu yerda:-maksimal fazaviy kuchlanish …

3 / 15

igateley v elektroprivode. «energiya», 1996. 3. sokolov m.m. avtomatizirovannqy elektroprivod obo‘epromqshlennqx mexanizmov. «energiya», 1969. 4. borisov yu.m., sokolov m.m. elektrooborudovanie pod'emno-transportnqx mashin. «mashinostroenie», 1971. 5. mekler a.g. avtomatizatsiya pod'emno-transportnqx mashin. «mashinostroenie», 1967. 6. gerasimyak r.p., paraial v.a. elektroprivodq kranovqx mexanizmov. «energiya», 1970. 7. rudenko n.f. i dr. kursovoe proektirovanie gruzopod'emnqx mashin. gntiml. 1963. image2.jpeg image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png image12.png /docprops/thumbnail.jpeg
