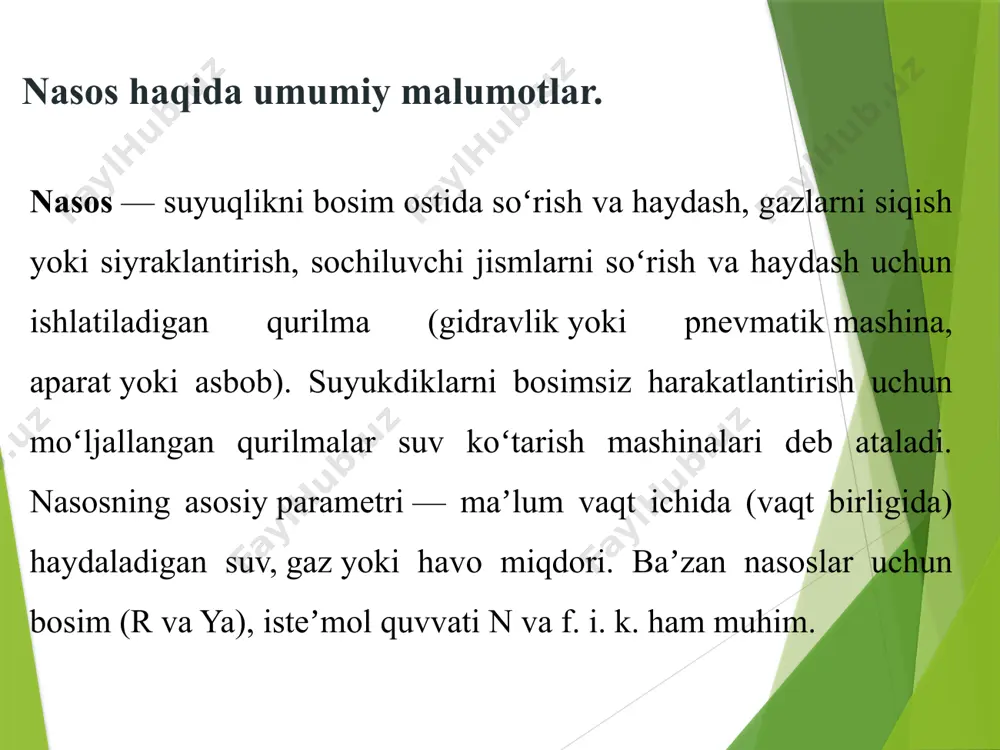

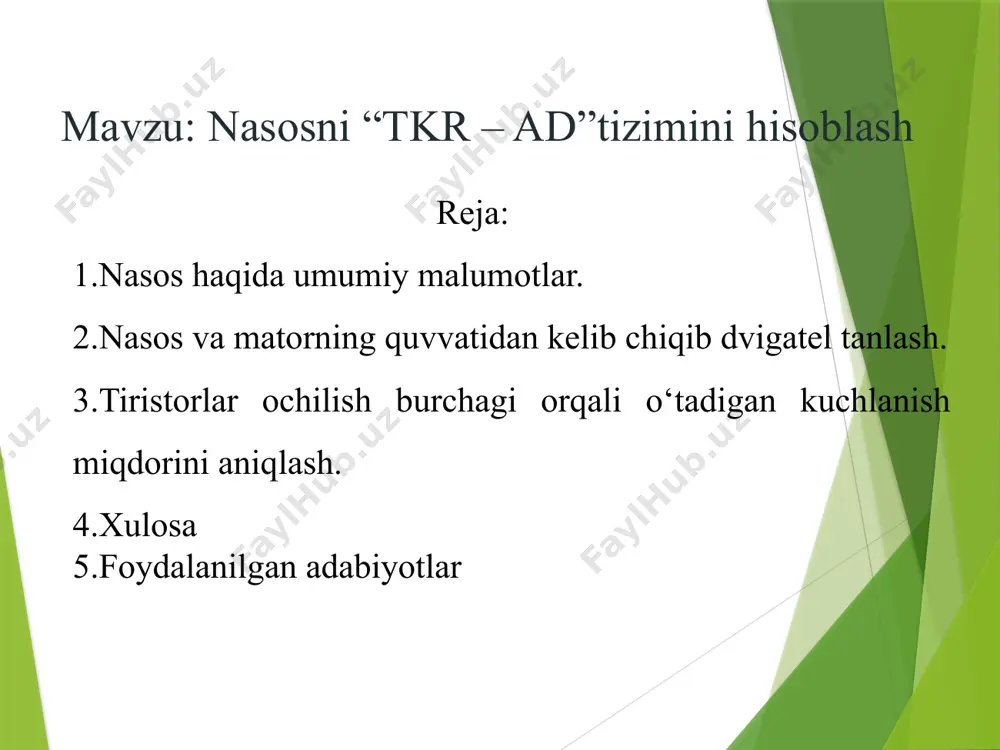

andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti k91-21-guruh talabasi ahmadaliyev xusniddinning umumsanoat mexanizmlarning avtomatlashtirilgan elektr yuritmalari fanidan kurs loyihasi taqdimoti andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti k-91-21-guruh talabasi anvarjonov diyorbekning umumsanoat mexanizmlarning avtomatlashtirilgan elektr yuritmalari fanidan kurs loyihasi taqdimoti mavzu: nasosni “tkr – ad”tizimini hisoblash reja: 1.nasos haqida umumiy malumotlar. 2.nasos va matorning quvvatidan kelib chiqib dvigatel tanlash. 3.tiristorlar ochilish burchagi orqali o‘tadigan kuchlanish miqdorini aniqlash. 4.xulosa 5.foydalanilgan adabiyotlar nasos haqida umumiy malumotlar. nasos — suyuqlikni bosim ostida soʻrish va haydash, gazlarni siqish yoki siyraklantirish, sochiluvchi jismlarni soʻrish va haydash uchun ishlatiladigan qurilma (gidravlik yoki pnevmatik mashina, aparat yoki asbob). suyukdiklarni bosimsiz harakatlantirish uchun moʻljallangan qurilmalar suv koʻtarish mashinalari deb ataladi. nasosning asosiy parametri — maʼlum vaqt ichida (vaqt birligida) haydaladigan suv, gaz yoki havo miqdori. baʼzan nasoslar uchun bosim (r va ya), isteʼmol quvvati n va f. i. k. ham muhim. nasos, asosan, parrakli, …

2 / 15

(hв) - so’rish balandligi; h2 (hн) – gidrostatik bosim, h3 – zadvijka, ventil, trubalardagi bosim yo’qatilishi; h4 – erkin bosim, trubalardan suvni oqib ketish tezligiga mos keladi nasos quvvati quyidagi formula yordamida hisoblanishi mumkin. = 9,81∙100∙0,0135∙111,64=14785,04 matorning quvvati quyidagi formula yordamida hisoblanishi mumkin. /=14785,04/0,83=17813,3 kvt matorning quvvati asosida quvvatdan kelib chiqib dvigatel tanlaymiz. tanlangan dvigatel parametrlari tipi aиp160m4 quvvati =18,5 kvt nominal aylanish tezligi =1500 ayl/min nominal toki =36,3 a f.i.k=90,0% nominal momenti =121,010 n∙m inersiya momenti j=0,065 kg∙ elektr dvigateli 18,5 kvt, 1500 ayl/min – аир160s4 tkr – ad tizimli eyni funksional sxemasi: vs1–v10 – tiristorlar; бу – boshqarish bloke; m – asinxron dvigatel; br – taxogenerator; r2d – qoshimcha qashilik; uy va uз – boshqarish va topshiriq kuchlanishlari. tiristorlar ochilish burchagi orqali o‘tadigan kuchlanish miqdori quyidagicha aniqlanadi. bu yerda:-maksimal fazaviy kuchlanish 150 120 90 60 30 0 u 64,15 167,92 268,59 340,83 374,46 380 i 6,31 16,05 25,66 …

3 / 15

6. 3. sokolov m.m. avtomatizirovannqy elektroprivod obo‘epromqshlennqx mexanizmov. «energiya», 1969. 4. borisov yu.m., sokolov m.m. elektrooborudovanie pod'emno-transportnqx mashin. «mashinostroenie», 1971. 5. mekler a.g. avtomatizatsiya pod'emno-transportnqx mashin. «mashinostroenie», 1967. 6. gerasimyak r.p., paraial v.a. elektroprivodq kranovqx mexanizmov. «energiya», 1970. 7. rudenko n.f. i dr. kursovoe proektirovanie gruzopod'emnqx mashin. gntiml. 1963. 8. sandler a.s. elektroprivod i avtomatizatsiya metallorejuo‘ix stankov. «vqsshaya shkola», 1972. 9. zimin ye.n. i dr. elektrooborudovanie promqshlennqx predpriyatiy i ustanovok v mashinostroenii. «energiya», 1968. asosiy adabiyotlar image1.jpeg image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png /docprops/thumbnail.jpeg

4 / 15

nasosni “tkr – ad” tizimini hisoblash - Page 4

5 / 15

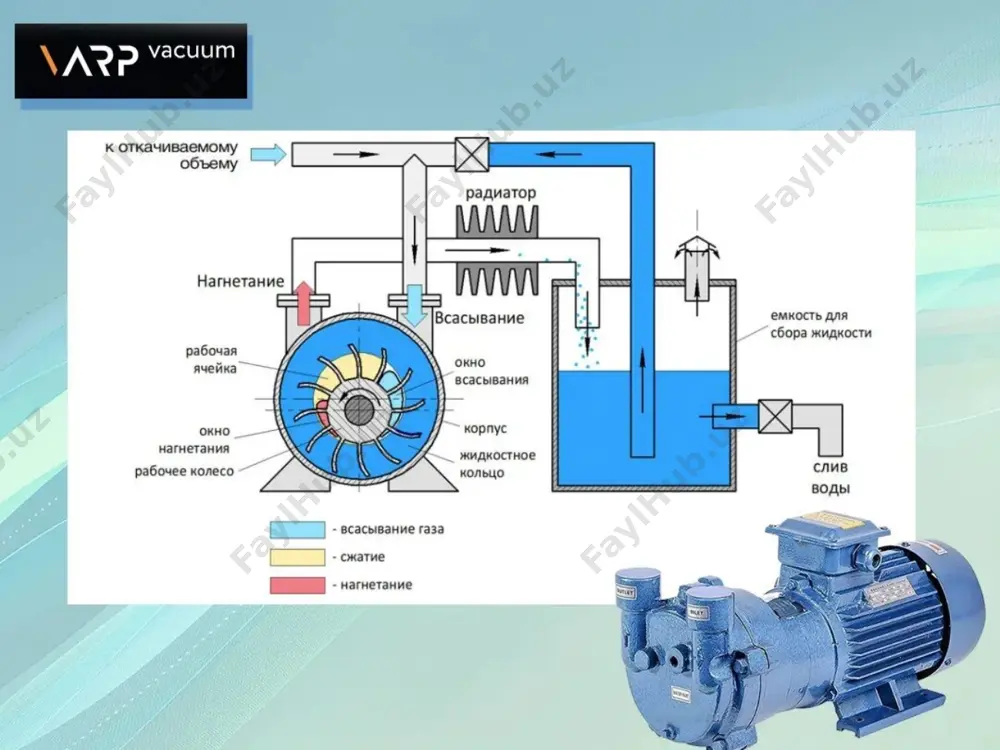

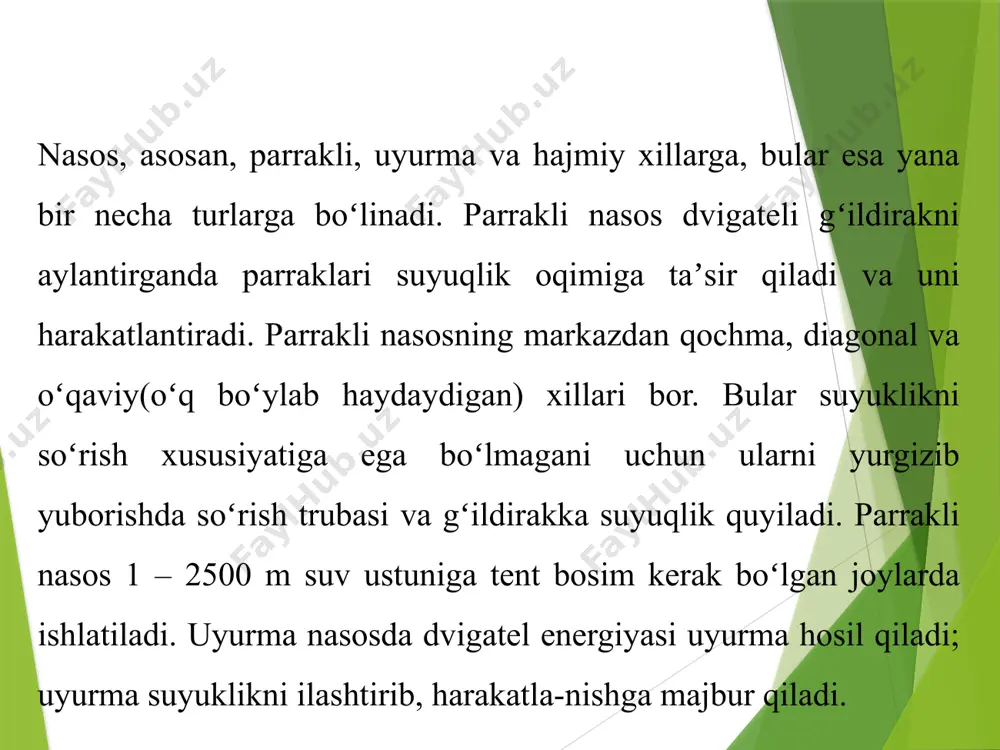

nasosni “tkr – ad” tizimini hisoblash - Page 5
