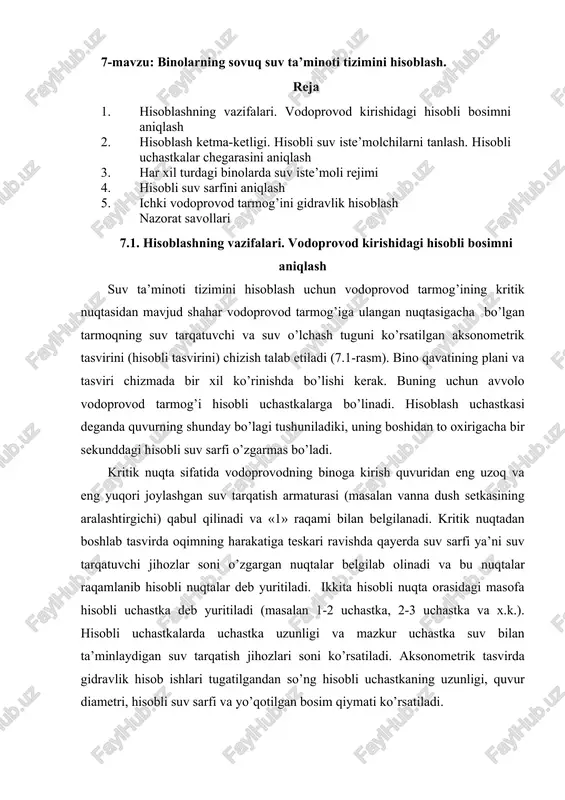

7-mavzu: binolarning sovuq suv ta’minoti tizimini hisoblash. reja 1. hisoblashning vazifalari. vodoprovod kirishidagi hisobli bosimni aniqlash 2. hisoblash ketma-ketligi. hisobli suv iste’molchilarni tanlash. hisobli uchastkalar chegarasini aniqlash 3. har xil turdagi binolarda suv iste’moli rejimi 4. hisobli suv sarfini aniqlash 5. ichki vodoprovod tarmog’ini gidravlik hisoblash nazorat savollari 7.1. hisoblashning vazifalari. vodoprovod kirishidagi hisobli bosimni aniqlash suv ta’minoti tizimini hisoblash uchun vodoprovod tarmog’ining kritik nuqtasidan mavjud shahar vodoprovod tarmog’iga ulangan nuqtasigacha bo’lgan tarmoqning suv tarqatuvchi va suv o’lchash tuguni ko’rsatilgan aksonometrik tasvirini (hisobli tasvirini) chizish talab etiladi (7.1-rasm). bino qavatining plani va tasviri chizmada bir xil ko’rinishda bo’lishi kerak. buning uchun avvolo vodoprovod tarmog’i hisobli uchastkalarga bo’linadi. hisoblash uchastkasi deganda quvurning shunday bo’lagi tushuniladiki, uning boshidan to oxirigacha bir sekunddagi hisobli suv sarfi o’zgarmas bo’ladi. kritik nuqta sifatida vodoprovodning binoga kirish quvuridan eng uzoq va eng yuqori joylashgan suv tarqatish armaturasi (masalan vanna dush setkasining aralashtirgichi) qabul qilinadi va «1» …

2 / 16

7.1-rasmda ko’rsatilgan. loyiha qilinayotgan bino uchun talab qilingan bosim qo’yidagi ifoda orqali aniqlanadi nt = ngeom + ngeom – shahar vodoprovodi o’qi bilan loyiha qilinayotgan binoning eng yuqori qavatida joylashgan vanna aralashtirgichi o’qining absolyut belgisi. shahar vodoprovodi tarmog’i quvurining belgisini aniqlash uchun lyuk qopqog’i belgisidan quvurning joylashish chuqurligi ayriladi ichki vodoprovod sistemasida va suv o’lchash asbobida yo’qotilgan erkin bosim (m). ns = 3 m – vanna aralashtirgichi o’qidagi erkin bosim (m). agarda shahar vodoprovodining bosimi yetarli bo’lmasa ya’ni nt > ne u holda bosimni ko’chaytiruvchi nasos tanlash talab etiladi. bosimni ko’chaytiruvchi nasoslarni tanlashda tizimning eng qiyin ish rejimidan kelib chiqqan holda maksimal suv iste’moli va shahar vodoprovodidagi eng kam bosim holati olinadi. u holda bosimni ko’chaytiruvchi qurilma orqali hosil qilinadigan bosim quyidagicha topiladi: 7.1-rasm. talab etilgan bosimni aniqlash tasviri nr = ngeom + σ n tot + hf – hg bu yerda, σ n tot –quvurda bosimning umumiy yo’qolishi,m hf …

3 / 16

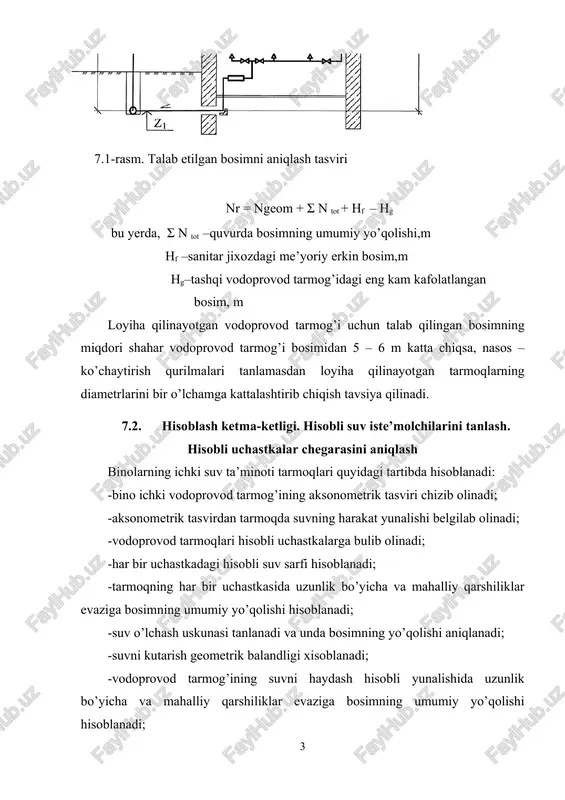

vaziga bosimning umumiy yo’qolishi hisoblanadi; -suv o’lchash uskunasi tanlanadi va unda bosimning yo’qolishi aniqlanadi; -suvni kutarish geometrik balandligi xisoblanadi; -vodoprovod tarmog’ining suvni haydash hisobli yunalishida uzunlik bo’yicha va mahalliy qarshiliklar evaziga bosimning umumiy yo’qolishi hisoblanadi; -bino uchun talab etiladigan bosim qiymati hisoblanadi va kafolatlangan bosim qiymati bilan solishtiriladi; -tizimda suvning bosimini kutarish usuli va bosim kuchaytiruvchi qurilma tanlandi. hisobli suv iste’molchisi sifatida binoning eng yuqori qavatida joylashgan va vodoprovod tarmog’ining binoga kirish joyidan eng uzoqda o’rnatilgan hamda eng katta ishchi bosim talab etiladigan suv tarqatish krani qabul qilinadi. 7.2-rasmda ko’rsatilgan vodoprovod tarmog’ining aksonometrik tasvirida hisobli suv iste’molchisi sifatida turar joy binosi 1-vodoprovod stoyagining eng yuqorgi qavatida va stoyakdan eng uzoqda joylashgan oshxona moykasiningg suv tarqatish krani qabul qilingan. moykaga suv tarqatish kranidan uncha uzoq bo’lmagan masofada dush setkasi joylashgan. dush setka moykaga nisbatan vodoprovod kirishiga yaqin bo’lgani bilan unga katta bosim talab qilinishi mumkin. shuning uchun ham hisobli suv iste’molchisini …

4 / 16

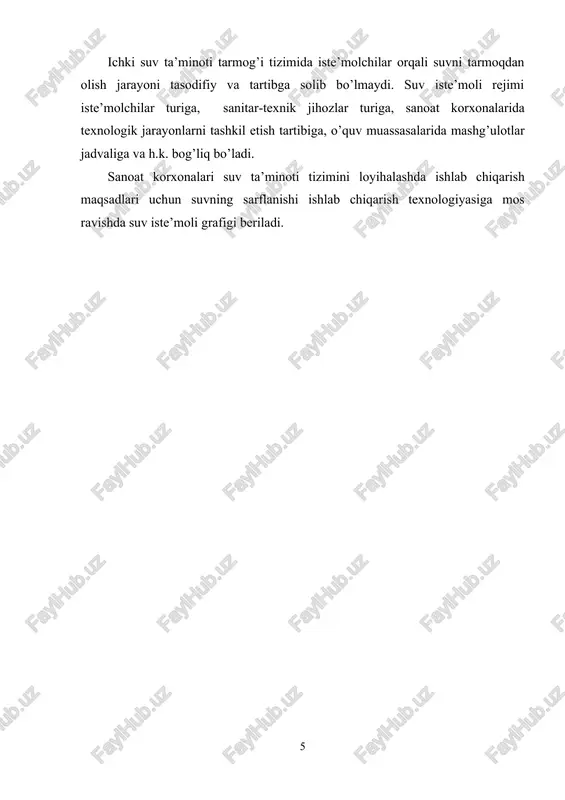

indan qurilgan va ekspluatasiya qilinayotgan xuddi loyiha qilinayotgan binoga qavatlar soni, turi, sanitar-texnik jihozlar bilan jihozlanish darajasi bo’yicha o’xshash binoning suv iste’moli grafigini taqqoslash, analiz qilish va o’rganish orqali erishiladi. ichki suv ta’minoti tarmog’i tizimida iste’molchilar orqali suvni tarmoqdan olish jarayoni tasodifiy va tartibga solib bo’lmaydi. suv iste’moli rejimi iste’molchilar turiga, sanitar-texnik jihozlar turiga, sanoat korxonalarida texnologik jarayonlarni tashkil etish tartibiga, o’quv muassasalarida mashg’ulotlar jadvaliga va h.k. bog’liq bo’ladi. sanoat korxonalari suv ta’minoti tizimini loyihalashda ishlab chiqarish maqsadlari uchun suvning sarflanishi ishlab chiqarish texnologiyasiga mos ravishda suv iste’moli grafigi beriladi. 5 ( suv isitgichga ) ( v1kirishi ) ( suv ulchash tuguni ) ( 7 . 2 - rasm . ichki vodoprovod tarmo g’ ining aksonometrik tasviri ) ( 1-rasm. vodoprovod tarmogining aksonometrik tasviri ) turar joy binolarida suv iste’moli rejimini aniqlash undanda murakkab, chunki bunday binolarda suv iste’moli aholining ish rejimiga, obodonlashtirish darajasiga, iqlim sharoitiga, bino suv ta’minoti tizimiga …

5 / 16

alik va soatlik suv sarflariga qarab har xil iste’molchilar uchun sutkalik va soatlik suv sarfi me’yorlari aniqlangan. yuqorida aytib o‘tilgandek sanoat korxonalarida ishchi va xizmatchilarning xo‘jalik ichimlik maqsadlari uchun suv sarfi alohida aniqlanadi va aholi punkti xo‘jalik ichimlik suv iste’moliga qo‘shiladi. bunda har bir smenadagi suv iste’moli notekisligi soatlik notekislik koeffisiyenti bilan harakterlanadi va bu koeffisiyent issiq sexlarda 2,5, sovuq sexlarda esa 3 qabul qilinadi. dush qabul qilish davomiyligi 45 minut, dush har bir smenadan keyin qabul qilinadi. ishlab chiqarish maqsadlari uchun suv sarfining sutka davomida o‘zgarishi texnologik jarayonga va suv iste’moli usuliga hamda sutkadagi smenalar soniga bog‘liq. korxonaning texnik talablari uchun suv iste’moli grafigi vodoprovod tarmoqlaridan suvni olish rejimiga bog‘liq ravishda qabul qilinadi. vodoprovod tarmoqlarini loyihalashda soatlik maksimal sarfdan tashqari sutkada suv sarfining soatlar bo‘yicha ehtimoliy o‘zgarib turishini ham bilish kerak. har xil aholi punkti suv iste’moli rejimini o‘rganish natijasida suv sarfining sutka davomida o‘zgarish grafigi aniqlanadi (7.3-rasm). 7.1 …
