1 / 7

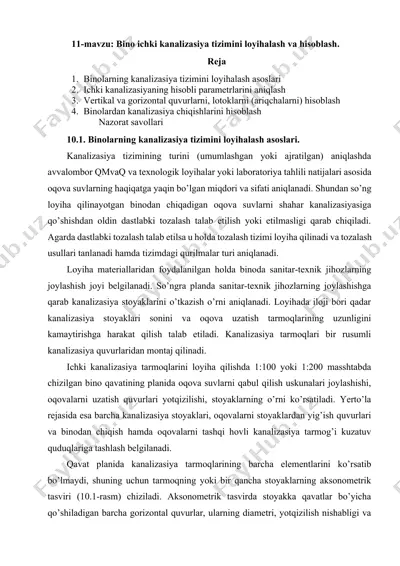

11-mavzu: bino ichki kanalizasiya tizimini loyihalash va hisoblash. reja 1. binolarning kanalizasiya tizimini loyihalash asoslari 2. ichki kanalizasiyaning hisobli parametrlarini aniqlash 3. vertikal va gorizontal quvurlarni, lotoklarni (ariqchalarni) hisoblash 4. binolardan kanalizasiya chiqishlarini hisoblash nazorat savollari 10.1. binolarning kanalizasiya tizimini loyihalash asoslari. kanalizasiya tizimining turini (umumlashgan yoki ajratilgan) aniqlashda avvalombor qmvaq va texnologik loyihalar yoki laboratoriya tahlili natijalari asosida oqova suvlarning haqiqatga yaqin bo’lgan miqdori va sifati aniqlanadi. shundan so’ng loyiha qilinayotgan binodan chiqadigan oqova suvlarni shahar kanalizasiyasiga qo’shishdan oldin dastlabki tozalash talab etilish yoki etilmasligi qarab chiqiladi. agarda dastlabki tozalash talab etilsa u holda tozalash tizimi loyiha qilinadi va tozalash usullari tanlanadi hamda tizimdagi qurilmalar turi aniqlanadi. loyiha materiallaridan foydalanilgan holda binoda sanitar-texnik jihozlarning joylashish joyi belgilanadi. so’ngra planda sanitar-texnik jihozlarning joylashishga qarab kanalizasiya stoyaklarini o’tkazish o’rni aniqlanadi. loyihada iloji bori qadar kanalizasiya stoyaklari sonini va oqova uzatish tarmoqlarining uzunligini kamaytirishga harakat qilish talab etiladi. kanalizasiya tarmoqlari bir rusumli …

2 / 7

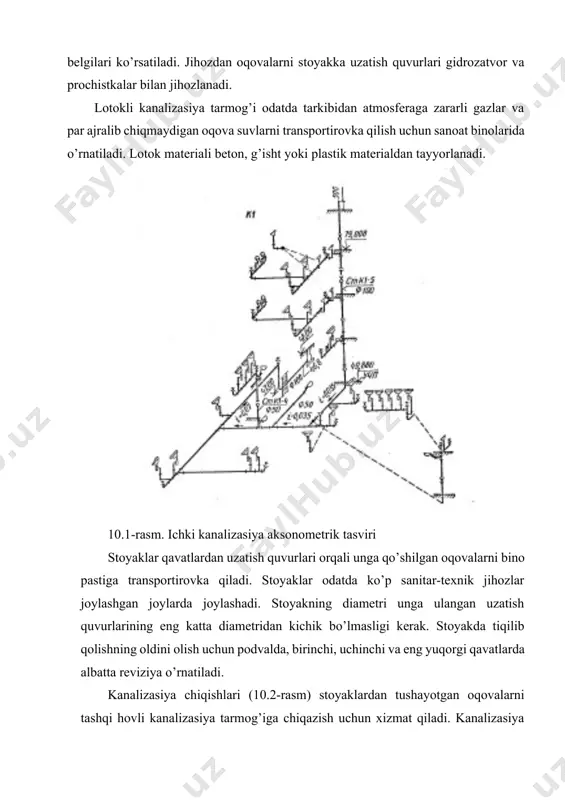

sviri (10.1-rasm) chiziladi. aksonometrik tasvirda stoyakka qavatlar bo’yicha qo’shiladigan barcha gorizontal quvurlar, ularning diametri, yotqizilish nishabligi va belgilari ko’rsatiladi. jihozdan oqovalarni stoyakka uzatish quvurlari gidrozatvor va prochistkalar bilan jihozlanadi. lotokli kanalizasiya tarmog’i odatda tarkibidan atmosferaga zararli gazlar va par ajralib chiqmaydigan oqova suvlarni transportirovka qilish uchun sanoat binolarida o’rnatiladi. lotok materiali beton, g’isht yoki plastik materialdan tayyorlanadi. 10.1-rasm. ichki kanalizasiya aksonometrik tasviri stoyaklar qavatlardan uzatish quvurlari orqali unga qo’shilgan oqovalarni bino pastiga transportirovka qiladi. stoyaklar odatda ko’p sanitar-texnik jihozlar joylashgan joylarda joylashadi. stoyakning diametri unga ulangan uzatish quvurlarining eng katta diametridan kichik bo’lmasligi kerak. stoyakda tiqilib qolishning oldini olish uchun podvalda, birinchi, uchinchi va eng yuqorgi qavatlarda albatta reviziya o’rnatiladi. kanalizasiya chiqishlari (10.2-rasm) stoyaklardan tushayotgan oqovalarni tashqi hovli kanalizasiya tarmog’iga chiqazish uchun xizmat qiladi. kanalizasiya chiqishlari soni stoyaklarning joylashishiga qarab aniqlanadi. chiqish quvuri kuzatuv qudug’i tomon 0,02 dan kam bo’lmagan nishablikda, yer sathidan 0,7 m dan kam bo’lmagan chuqurlikda yotqiziladi. …

3 / 7

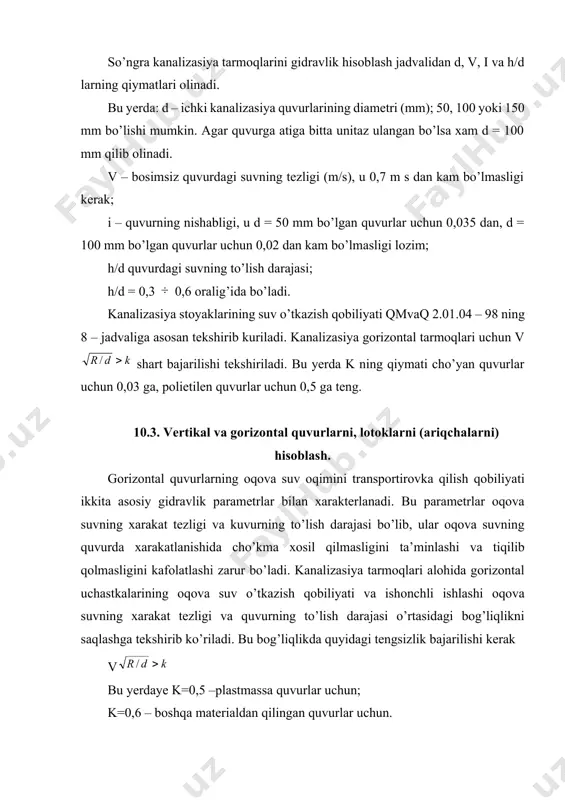

dastlab oqova suvlarning hisobli sarfi qs = qtot + q, l/s formulaga asosan topiladi. bu yerda qs – oqova suvlarning i sekunddagi sarfi; qtot – binoda iste’mol qilinadigan bir sekundlik toza suv sarfi (l/s), u (2) formula orqali topiladi. q- sanitariya asbobining bir sekundlik oqova suv sarfi, u qmvaq 2.01.04 – 98 ning 2 – ilovasidan qabul qilinadi. so’ngra kanalizasiya tarmoqlarini gidravlik hisoblash jadvalidan d, v, i va h/d larning qiymatlari olinadi. bu yerda: d – ichki kanalizasiya quvurlarining diametri (mm); 50, 100 yoki 150 mm bo’lishi mumkin. agar quvurga atiga bitta unitaz ulangan bo’lsa xam d = 100 mm qilib olinadi. v – bosimsiz quvurdagi suvning tezligi (m/s), u 0,7 m s dan kam bo’lmasligi kerak; i – quvurning nishabligi, u d = 50 mm bo’lgan quvurlar uchun 0,035 dan, d = 100 mm bo’lgan quvurlar uchun 0,02 dan kam bo’lmasligi lozim; h/d quvurdagi suvning to’lish darajasi; h/d = …

4 / 7

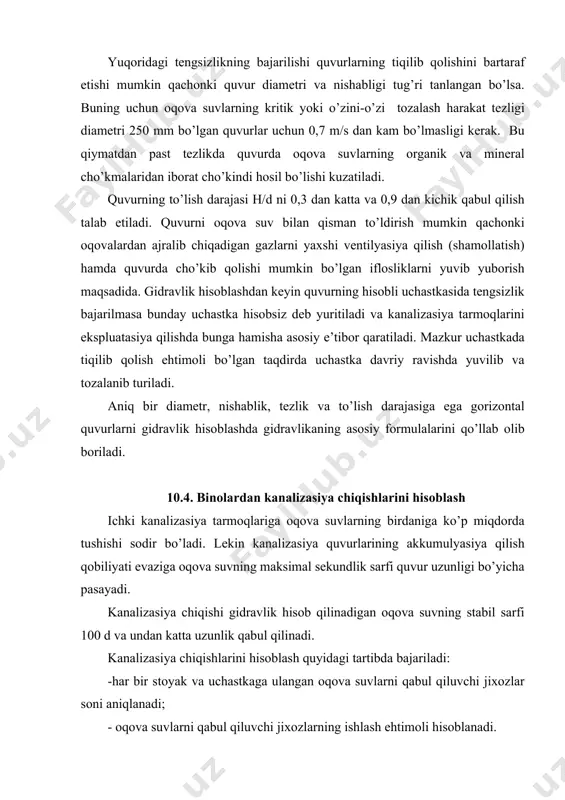

aldan qilingan quvurlar uchun. yuqoridagi tengsizlikning bajarilishi quvurlarning tiqilib qolishini bartaraf etishi mumkin qachonki quvur diametri va nishabligi tug’ri tanlangan bo’lsa. buning uchun oqova suvlarning kritik yoki o’zini-o’zi tozalash harakat tezligi diametri 250 mm bo’lgan quvurlar uchun 0,7 m/s dan kam bo’lmasligi kerak. bu qiymatdan past tezlikda quvurda oqova suvlarning organik va mineral cho’kmalaridan iborat cho’kindi hosil bo’lishi kuzatiladi. quvurning to’lish darajasi h/d ni 0,3 dan katta va 0,9 dan kichik qabul qilish talab etiladi. quvurni oqova suv bilan qisman to’ldirish mumkin qachonki oqovalardan ajralib chiqadigan gazlarni yaxshi ventilyasiya qilish (shamollatish) hamda quvurda cho’kib qolishi mumkin bo’lgan iflosliklarni yuvib yuborish maqsadida. gidravlik hisoblashdan keyin quvurning hisobli uchastkasida tengsizlik bajarilmasa bunday uchastka hisobsiz deb yuritiladi va kanalizasiya tarmoqlarini ekspluatasiya qilishda bunga hamisha asosiy e’tibor qaratiladi. mazkur uchastkada tiqilib qolish ehtimoli bo’lgan taqdirda uchastka davriy ravishda yuvilib va tozalanib turiladi. aniq bir diametr, nishablik, tezlik va to’lish darajasiga ega gorizontal quvurlarni gidravlik …

5 / 7

tadigan tarmoq uchastkasidagi sanitar texnik jihozlarning ishlatilish ehtimoli robщ yoki rxol quyidagi formula bilan aniqlanadi: robщ yoki rxol = qchu/ 3600 q0 n (3) bu yerda qch (qch obщ yoki qch xol,) – bir iste’molchi tomonidan bir soat davomida eng ko’p suv iste’mol qilish me’yoriy suv sarfi, l. bu qiymat qmvaqning tegishli jadvalidan olinadi (1i-jadval). u- bir xil iste’molchilarning umumiy soni; n- u iste’molchilarga xizmat qiluvchi jihozlar soni. oqova suvlarning hisobli sarfi qs = qtot + q, l/s formulaga asosan topiladi. bu yerda qs – oqova suvlarning i sekunddagi sarfi; qtot – binoda iste’mol qilinadigan bir sekundlik toza suv sarfi (l/s), u (2) formula orqali topiladi. q- sanitariya asbobining bir sekundlik oqova suv sarfi, u qmvaq 2.01.04 – 98 ning 2 – ilovasidan qabul qilinadi. gorizontal quvurlarning hisobsiz uchastkalari uchun standart diametr va nishablik minimal ruxsat etilgan qiymatdan bir muncha kattaroq qabul qilinadi. 10.1-jadval d, mm 40-50 100 150 i …
