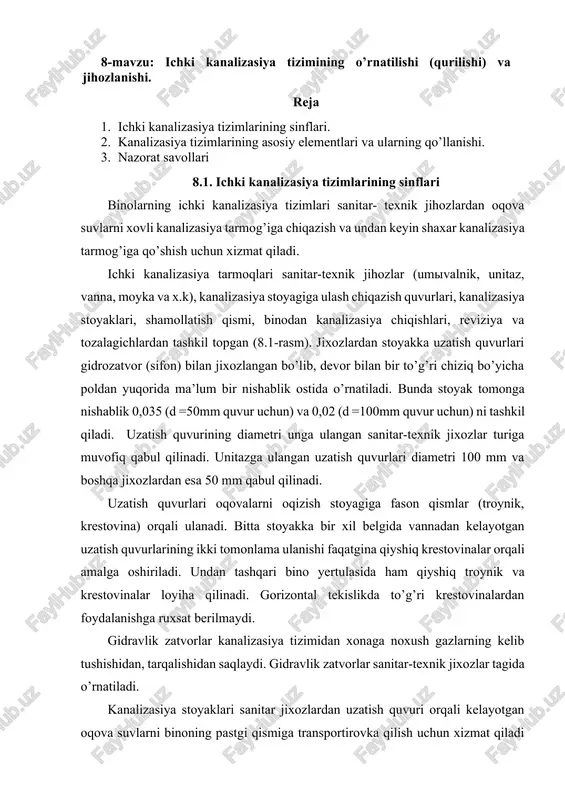

8-mavzu: ichki kanalizasiya tizimining o’rnatilishi (qurilishi) va jihozlanishi. reja 1. ichki kanalizasiya tizimlarining sinflari. 2. kanalizasiya tizimlarining asosiy elementlari va ularning qo’llanishi. 3. nazorat savollari 8.1. ichki kanalizasiya tizimlarining sinflari binolarning ichki kanalizasiya tizimlari sanitar- texnik jihozlardan oqova suvlarni xovli kanalizasiya tarmog’iga chiqazish va undan keyin shaxar kanalizasiya tarmog’iga qo’shish uchun xizmat qiladi. ichki kanalizasiya tarmoqlari sanitar-texnik jihozlar (umivalnik, unitaz, vanna, moyka va x.k), kanalizasiya stoyagiga ulash chiqazish quvurlari, kanalizasiya stoyaklari, shamollatish qismi, binodan kanalizasiya chiqishlari, reviziya va tozalagichlardan tashkil topgan (8.1-rasm). jixozlardan stoyakka uzatish quvurlari gidrozatvor (sifon) bilan jixozlangan bo’lib, devor bilan bir to’g’ri chiziq bo’yicha poldan yuqorida ma’lum bir nishablik ostida o’rnatiladi. bunda stoyak tomonga nishablik 0,035 (d =50mm quvur uchun) va 0,02 (d =100mm quvur uchun) ni tashkil qiladi. uzatish quvurining diametri unga ulangan sanitar-texnik jixozlar turiga muvofiq qabul qilinadi. unitazga ulangan uzatish quvurlari diametri 100 mm va boshqa jixozlardan esa 50 mm qabul qilinadi. uzatish quvurlari …

2 / 6

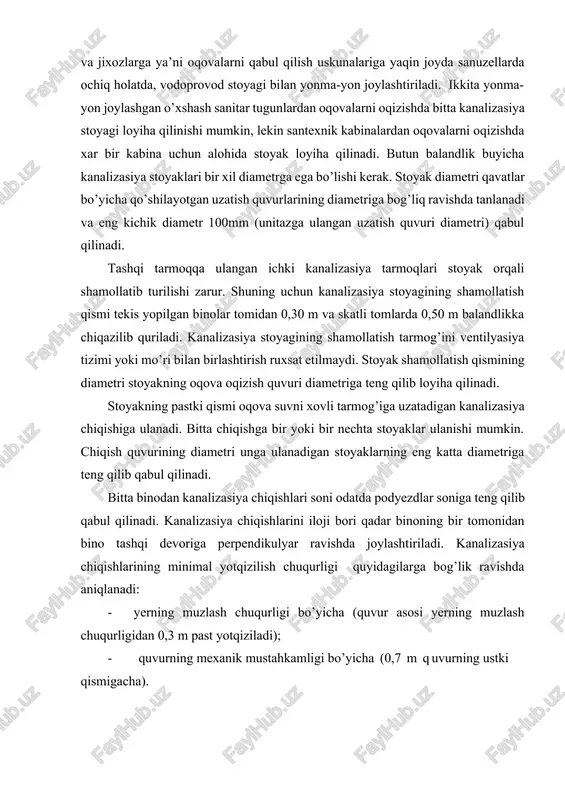

xozlarga ya’ni oqovalarni qabul qilish uskunalariga yaqin joyda sanuzellarda ochiq holatda, vodoprovod stoyagi bilan yonma-yon joylashtiriladi. ikkita yonma-yon joylashgan o’xshash sanitar tugunlardan oqovalarni oqizishda bitta kanalizasiya stoyagi loyiha qilinishi mumkin, lekin santexnik kabinalardan oqovalarni oqizishda xar bir kabina uchun alohida stoyak loyiha qilinadi. butun balandlik buyicha kanalizasiya stoyaklari bir xil diametrga ega bo’lishi kerak. stoyak diametri qavatlar bo’yicha qo’shilayotgan uzatish quvurlarining diametriga bog’liq ravishda tanlanadi va eng kichik diametr 100mm (unitazga ulangan uzatish quvuri diametri) qabul qilinadi. tashqi tarmoqqa ulangan ichki kanalizasiya tarmoqlari stoyak orqali shamollatib turilishi zarur. shuning uchun kanalizasiya stoyagining shamollatish qismi tekis yopilgan binolar tomidan 0,30 m va skatli tomlarda 0,50 m balandlikka chiqazilib quriladi. kanalizasiya stoyagining shamollatish tarmog’ini ventilyasiya tizimi yoki mo’ri bilan birlashtirish ruxsat etilmaydi. stoyak shamollatish qismining diametri stoyakning oqova oqizish quvuri diametriga teng qilib loyiha qilinadi. stoyakning pastki qismi oqova suvni xovli tarmog’iga uzatadigan kanalizasiya chiqishiga ulanadi. bitta chiqishga bir yoki bir nechta …

3 / 6

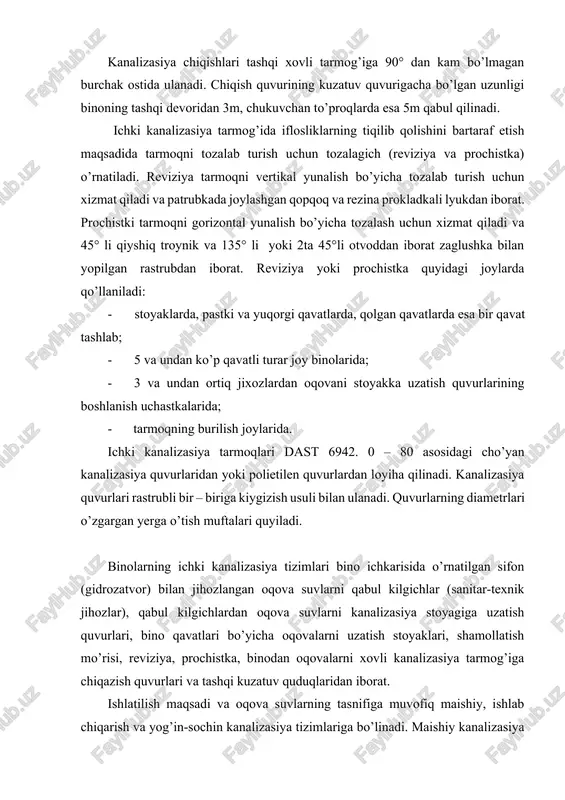

ida ulanadi. chiqish quvurining kuzatuv quvurigacha bo’lgan uzunligi binoning tashqi devoridan 3m, chukuvchan to’proqlarda esa 5m qabul qilinadi. ichki kanalizasiya tarmog’ida iflosliklarning tiqilib qolishini bartaraf etish maqsadida tarmoqni tozalab turish uchun tozalagich (reviziya va prochistka) o’rnatiladi. reviziya tarmoqni vertikal yunalish bo’yicha tozalab turish uchun xizmat qiladi va patrubkada joylashgan qopqoq va rezina prokladkali lyukdan iborat. prochistki tarmoqni gorizontal yunalish bo’yicha tozalash uchun xizmat qiladi va 45° li qiyshiq troynik va 135° li yoki 2ta 45°li otvoddan iborat zaglushka bilan yopilgan rastrubdan iborat. reviziya yoki prochistka quyidagi joylarda qo’llaniladi: · stoyaklarda, pastki va yuqorgi qavatlarda, qolgan qavatlarda esa bir qavat tashlab; · 5 va undan ko’p qavatli turar joy binolarida; · 3 va undan ortiq jixozlardan oqovani stoyakka uzatish quvurlarining boshlanish uchastkalarida; · tarmoqning burilish joylarida. ichki kanalizasiya tarmoqlari dast 6942. 0 – 80 asosidagi cho’yan kanalizasiya quvurlaridan yoki polietilen quvurlardan loyiha qilinadi. kanalizasiya quvurlari rastrubli bir – biriga kiygizish usuli …

4 / 6

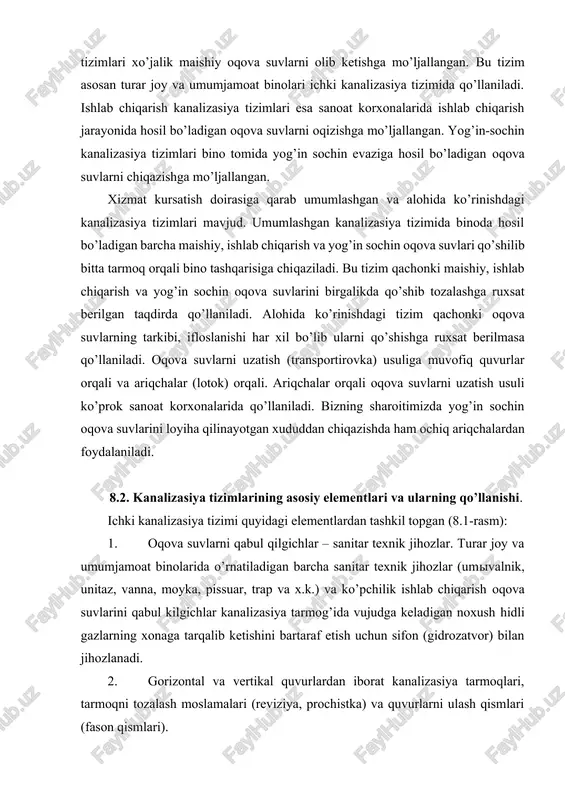

siya tizimida qo’llaniladi. ishlab chiqarish kanalizasiya tizimlari esa sanoat korxonalarida ishlab chiqarish jarayonida hosil bo’ladigan oqova suvlarni oqizishga mo’ljallangan. yog’in-sochin kanalizasiya tizimlari bino tomida yog’in sochin evaziga hosil bo’ladigan oqova suvlarni chiqazishga mo’ljallangan. xizmat kursatish doirasiga qarab umumlashgan va alohida ko’rinishdagi kanalizasiya tizimlari mavjud. umumlashgan kanalizasiya tizimida binoda hosil bo’ladigan barcha maishiy, ishlab chiqarish va yog’in sochin oqova suvlari qo’shilib bitta tarmoq orqali bino tashqarisiga chiqaziladi. bu tizim qachonki maishiy, ishlab chiqarish va yog’in sochin oqova suvlarini birgalikda qo’shib tozalashga ruxsat berilgan taqdirda qo’llaniladi. alohida ko’rinishdagi tizim qachonki oqova suvlarning tarkibi, ifloslanishi har xil bo’lib ularni qo’shishga ruxsat berilmasa qo’llaniladi. oqova suvlarni uzatish (transportirovka) usuliga muvofiq quvurlar orqali va ariqchalar (lotok) orqali. ariqchalar orqali oqova suvlarni uzatish usuli ko’prok sanoat korxonalarida qo’llaniladi. bizning sharoitimizda yog’in sochin oqova suvlarini loyiha qilinayotgan xududdan chiqazishda ham ochiq ariqchalardan foydalaniladi. 8.2. kanalizasiya tizimlarining asosiy elementlari va ularning qo’llanishi. ichki kanalizasiya tizimi quyidagi elementlardan tashkil …

5 / 6

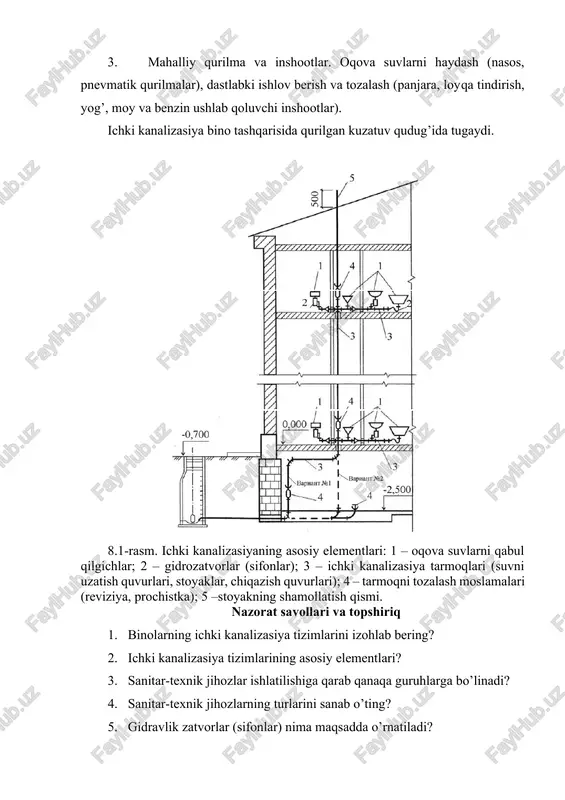

nasos, pnevmatik qurilmalar), dastlabki ishlov berish va tozalash (panjara, loyqa tindirish, yog’, moy va benzin ushlab qoluvchi inshootlar). ichki kanalizasiya bino tashqarisida qurilgan kuzatuv qudug’ida tugaydi. 8.1-rasm. ichki kanalizasiyaning asosiy elementlari: 1 – oqova suvlarni qabul qilgichlar; 2 – gidrozatvorlar (sifonlar); 3 – ichki kanalizasiya tarmoqlari (suvni uzatish quvurlari, stoyaklar, chiqazish quvurlari); 4 – tarmoqni tozalash moslamalari (reviziya, prochistka); 5 –stoyakning shamollatish qismi. nazorat savollari va topshiriq 1. binolarning ichki kanalizasiya tizimlarini izohlab bering? 2. ichki kanalizasiya tizimlarining asosiy elementlari? 3. sanitar-texnik jihozlar ishlatilishiga qarab qanaqa guruhlarga bo’linadi? 4. sanitar-texnik jihozlarning turlarini sanab o’ting? 5. gidravlik zatvorlar (sifonlar) nima maqsadda o’rnatiladi? 6. ichki kanalizasiya tarmoqlari qanaqa materialdan qilinadi? 7. xo’jalik-maishiy va ishlab chiqarish kanalizasiya tarmoqlarida shamollatish mo’risi nima maqsadda o’rnatiladi? image1.png image2.jpeg image3.jpeg -0,700 f hipiii ne2 3 bapwanr del | 4 1 4 3 -2,500|
