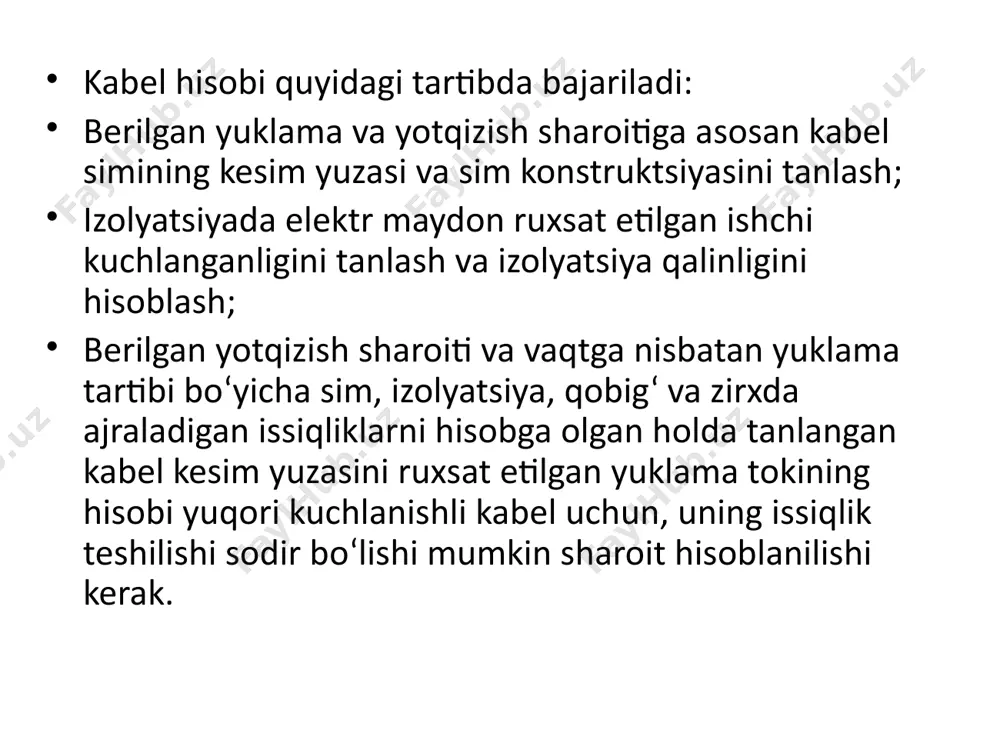

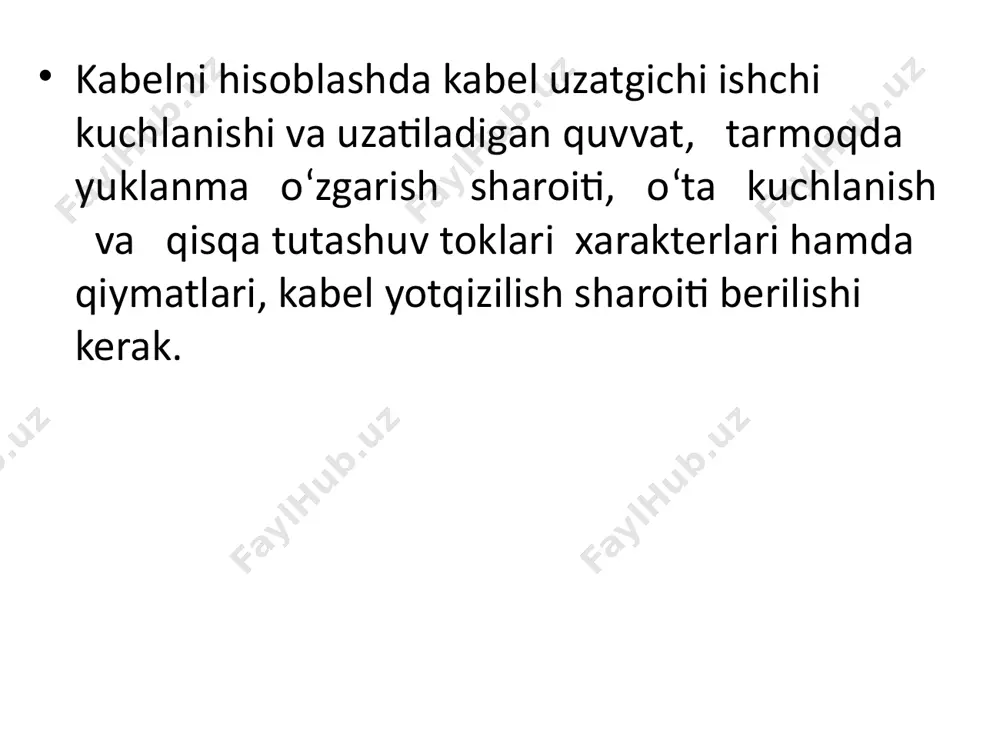

презентация powerpoint 27-mavzu:kabel elektr hisobi. reja 1. kabel elektr xisobining bajarilish tartibi. 2. izolyatsiya darajalanishi kabelni hisoblashda kabel uzatgichi ishchi kuchlanishi va uzatiladigan quvvat, tarmoqda yuklanma o‘zgarish sharoiti, o‘ta kuchlanish va qisqa tutashuv toklari xarakterlari hamda qiymatlari, kabel yotqizilish sharoiti berilishi kerak. kabel hisobi quyidagi tartibda bajariladi: berilgan yuklama va yotqizish sharoitiga asosan kabel simining kesim yuzasi va sim konstruktsiyasini tanlash; izolyatsiyada elektr maydon ruxsat etilgan ishchi kuchlanganligini tanlash va izolyatsiya qalinligini hisoblash; berilgan yotqizish sharoiti va vaqtga nisbatan yuklama tartibi bo‘yicha sim, izolyatsiya, qobig‘ va zirxda ajraladigan issiqliklarni hisobga olgan holda tanlangan kabel kesim yuzasini ruxsat etilgan yuklama tokining hisobi yuqori kuchlanishli kabel uchun, uning issiqlik teshilishi sodir bo‘lishi mumkin sharoit hisoblanilishi kerak. o‘zgaruvchan tokda kabel izolyatsiyasida elektromagnit jarayon umumiy holda ko‘riladi. agarda izolyatsiyada to‘lqin uzunligi kabel diametridan ancha katta bo‘lsa elektr va magnit maydon alohida ko‘rilishi kerak. bunda izolyatsiyadagi elektr maydon potentsiali uchun puanson (36) tenglamasi qo‘llaniladi: , …

2 / 16

laplas operatori elektr maydonida potentsial taqsimlanishi o‘ngdagi ifoda nolga tenglanib, integrallanib rdu/dt=a olinadi. qobiq potentsiali nolga tengligi hisobga olinib, integrallash orqali bu ifoda muhit elektr parametrlari doimiy bo‘lganida o‘z o‘rnini topadi. bunda g0-sim radiusi; r-izolyatsiya radiusi kabel simidagi zaryad nisbatlari quyidagicha elektr maydon kuchlanganligi va kabel sig‘imi agarda =const bo‘lsa kabel issiqlik qarshiligi kabel g‘altagi yog‘och yoki metalli qilib tayyorlanadi. kabel uch qismi elipsimon g‘altak teshigidan tashqariga chiqarib metal varaqda qoplanadi. kabel g‘altakka to‘g‘ri qator bilan zich o‘raladi va g‘altak g‘ildiragiga mustahkamlanadi. kabelli g‘altak yogoch taxtalar bilan zich yoki oralatib o‘raladi. g‘ildirak ichida suv o‘tmas xaltachada kabel elektr sinov xujjatlari joylanadi. kabel qurilish uzunligi. kabel qurilish uzunligi davlat standarti yoki texnik shartda belgilanib, bir uzunlik birligidagi meyorlangan kabel uzunligi keltiriladi. kabel konstruktsiyasi, simning kesim yuzasi, kabel kuchlanishiga bog‘liq holda kabel qurilish uzunligi 200 dan 450 metrgacha, kichik o‘lchamlarining uzunligi 50 – 100 mni tashkil etadi. 9 qog‘oz izolyatsiyali kabel qurilish …

3 / 16

chli kabelning bir g‘altakdagi qurilish uzunligi 900 – 1130 m dan kam bo‘lmasligi zarur. tunnel va kanallarda yotkaziladigan kabellar qurilish uzunligi 400 m dan kam bo‘lmasligi kerak. kafolat vaqti va kabel xizmat muddati. kabel kafolat vaqti – bu davr ichida kabel ishlab chiqaruvchi zavod kabelga belgilangan talabni bajarilishini ta’minlashi kerak. ushbu shart iste’molchi tomonidan kabel elitib berilishi, saqlanishi, yotkazilishi, montaji va ekspluatatsiya buzilmagan holatda bajariladi. kafolat vaqti kabel ekspluatatsiyasi boshlangandan hisoblanadi. kabel xizmat muddati deganda, uning ekspluatatsiya boshlanishidan chegaraviy holatga etgan kalendar davomat vaqti olinadi, ya’ni uni boshqa ekspluatatsiya qilish imkoniyati bo‘lmaydi. xizmat muddati kabel sotib olingandan boshlab hisoblanib, transportirovka, saqlash, yotkazish, montaj va ekspluatatsiya shartlari buzilmagan bo‘lishi kerak. kuchli kabel konstruktsiyasiga qarab uning kafolat vaqti va kabel xizmat muddati quyidagi 26.4-jadvalda keltirilgan. kafolat vaqti va kabel xizmat muddati jadvali muddat ko‘rinishi kabellar plastmassa izolyatsiyali gost 16442–80 moy shimdirilgan qog‘oz izolyatsiyali gost 810–73 oqmas tarkibli qog‘oz izolyatsiyali gost 18409–73 kafolat …

4 / 16

shgan joylardagi kabel simlarining burilishi; v – shikastlangan kabel yotqazilgan trassa. ma’lumotlarni qo‘shimcha tarzda berilgan adabiyotlardan foydalangan holda mustaqil o‘zlashtiring image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.emf 2 1 3 a) t b) н с d issiqlik trassasi muftа металли қувурдан ўтказилган кабел 0,8 м v) /docprops/thumbnail.jpeg
