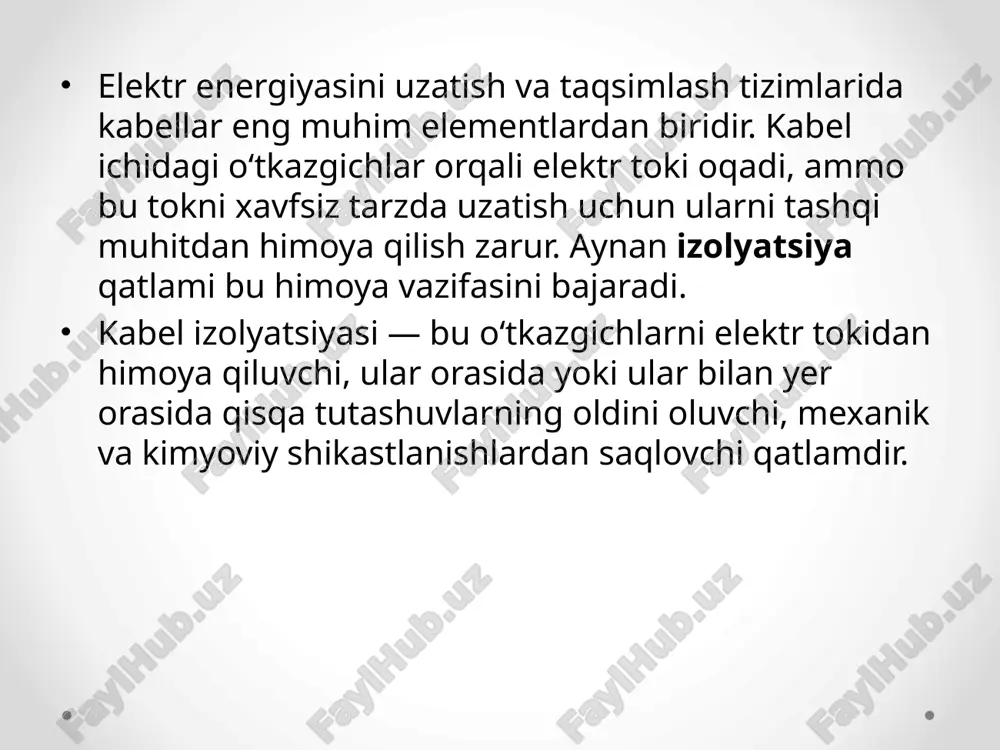

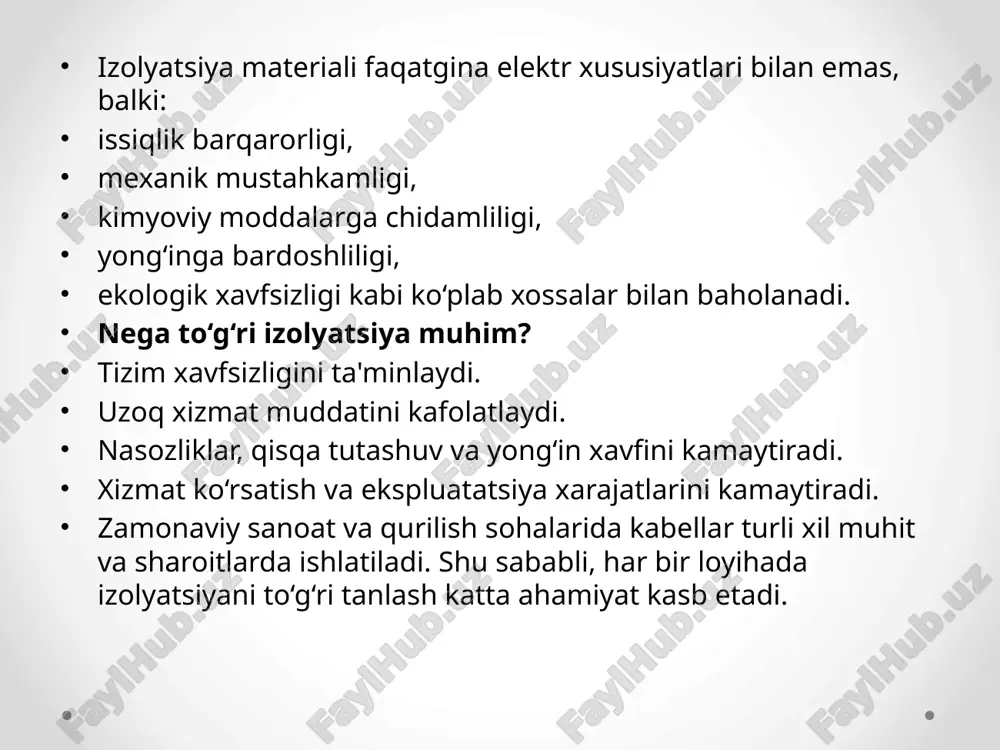

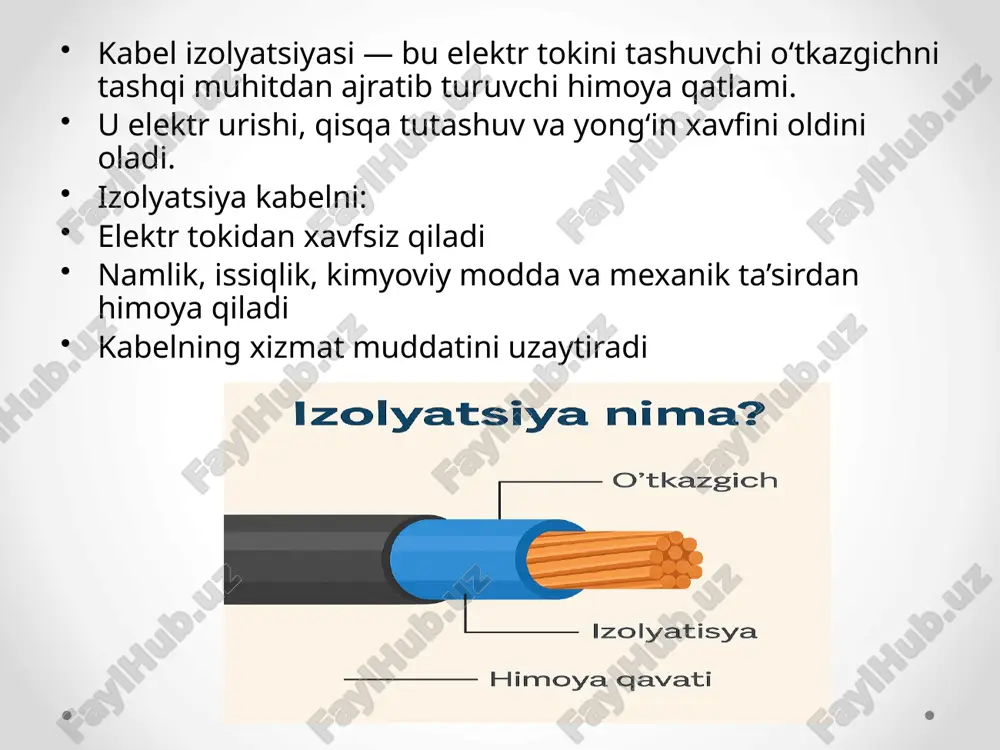

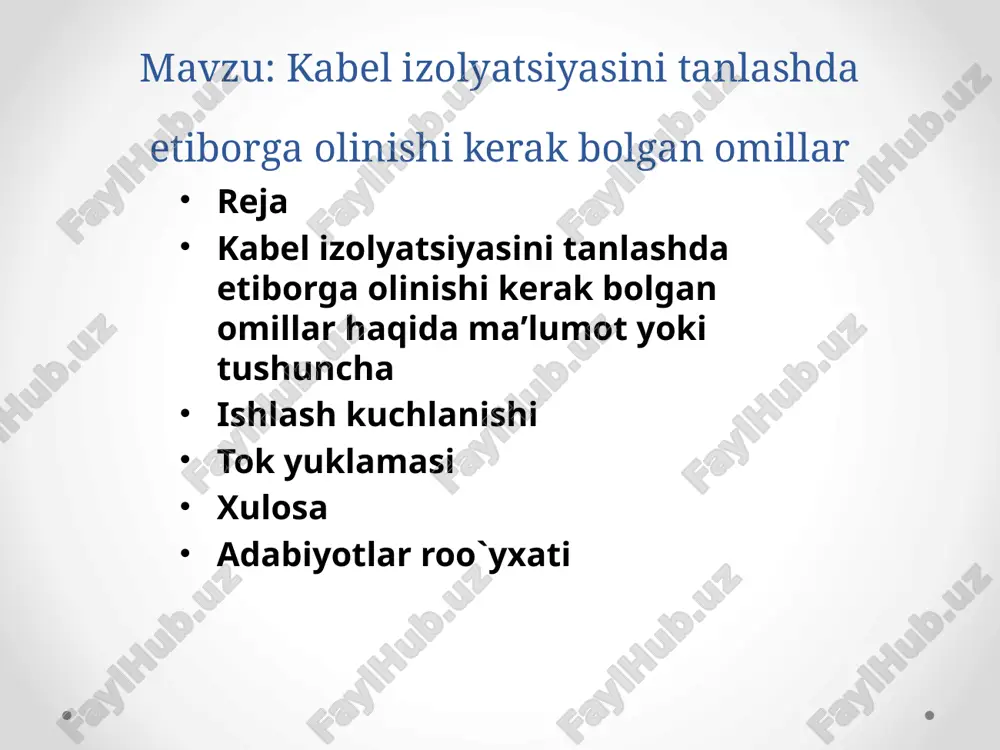

prezentatsiya powerpoint andijon davlat texnika instituti elektr ve energetikasi muhandisligi fakulteti eee yoʻnalishi 4 bosqich k 91-20 guruh talabasi abduxalilov axrorbekning elektr izolyatsiya va kabel texnikasi fanidan mustaqil ishi mavzu: kabel izolyatsiyasini tanlashda etiborga olinishi kerak bolgan omillar reja kabel izolyatsiyasini tanlashda etiborga olinishi kerak bolgan omillar haqida maʼlumot yoki tushuncha ishlash kuchlanishi tok yuklamasi xulosa adabiyotlar roo`yxati elektr energiyasini uzatish va taqsimlash tizimlarida kabellar eng muhim elementlardan biridir. kabel ichidagi o‘tkazgichlar orqali elektr toki oqadi, ammo bu tokni xavfsiz tarzda uzatish uchun ularni tashqi muhitdan himoya qilish zarur. aynan izolyatsiya qatlami bu himoya vazifasini bajaradi. kabel izolyatsiyasi — bu o‘tkazgichlarni elektr tokidan himoya qiluvchi, ular orasida yoki ular bilan yer orasida qisqa tutashuvlarning oldini oluvchi, mexanik va kimyoviy shikastlanishlardan saqlovchi qatlamdir. izolyatsiya materiali faqatgina elektr xususiyatlari bilan emas, balki: issiqlik barqarorligi, mexanik mustahkamligi, kimyoviy moddalarga chidamliligi, yong‘inga bardoshliligi, ekologik xavfsizligi kabi ko‘plab xossalar bilan baholanadi. nega to‘g‘ri izolyatsiya muhim? …

2 / 13

shlash kuchlanishi izolyatsiya turiga bevosita ta’sir qiladi. kuchlanishlarni uchta turga ajratishimiz mumkin: past kuchlanish, o`rta kuchlanish, yuqori kuchlanish. qaysi turdagi kuchlanishda ishlashiga qarab izolyatsiya tanlanishi muhim. chunki kuchlanishga qarab elektr energiya parametrlari har hil bo`ladi. past kuchlanish (<1 kv) — pvc, rezina izolyatsiyalar. o‘rta va yuqori kuchlanish (1 kv dan yuqori) — xlpe, epr kabi yuqori chidamli materiallar. tok yuklamasi kabel orqali o‘tadigan tok issiqlik hosil qiladi. harorat ko‘tarilganda izolyatsiya shikastlanishi mumkin. haroratga bardoshli materiallar (masalan, xlpe) katta toklar uchun mos. atrof-muhit sharoitlari namlik: suvga chidamli izolyatsiya zarur (masalan, epr). harorat: yuqori haroratli joylarda silikonli izolyatsiyalar ishlatiladi. kimyoviy ta’sir: neft, kislotalar bo‘lgan joyda maxsus izolyatsiyalar. quyosh nuri (ultraviolet uv): tashqi makon uchun uvga chidamli materiallar kerak. mexanik yuklamalar kabellar egilishi, bosim ostida qolishi yoki cho‘zilishi mumkin. bunday holatlarda elastik, zich va qattiq izolyatsiya kerak bo‘ladi. qattiq ish sharoitlari uchun qo‘shimcha himoya qoplamalari qo‘llanadi. o‘rnatish usuli yer osti: suv va bosimga …

3 / 13

ishlatiladi xlpe kabel (cross-linked polyethylene) yuqori haroratga chidamli (110–130°c gacha) elektr kuchlanishga bardoshli, dielektrik xossalari yuqori asosan sanoat va yuqori kuchlanishli tarmoqlarda ishlatiladi mexanik va kimyoviy barqarorlik yuqori xulosa: kabel izolyatsiyasi elektr tarmoqlari xavfsizligi va ishonchliligining eng muhim qismlaridan biridir. har bir muhit va ish sharoiti uchun to‘g‘ri izolyatsiya materialini tanlash — faqat texnik talab emas, balki iqtisodiy jihatdan ham to‘g‘ri qaror hisoblanadi. fto‘g‘ri tanlangan izolyatsiya: elektr xavfsizligini ta'minlaydi; uzoq xizmat muddatini kafolatlaydi; yong‘in va avariya xavflarini kamaytiradi; atrof-muhitga moslashgan holda ishlay oladi; va eng asosiysi — foydalanuvchi uchun qulaylik va ishonch beradi. foydalanilgan adabiyotlar: toirov a.t. – elektr texnikasi asoslari, toshkent, 2018 qurbonov o.a. – kuchlanish ostida ishlaydigan elektr uskunalar, toshkent, 2020 m.x. axmedov, r.t. qodirov – elektr tarmoqlari va ularni loyihalash, toshkent, 2017 p.p. bezrukov – kabelnye linii: konstruksiya, montaj, ekspluatatsiya, moskva, 2015 iec 60502-1 – power cables with extruded insulation and their accessories for rated voltages from …
