1 / 14

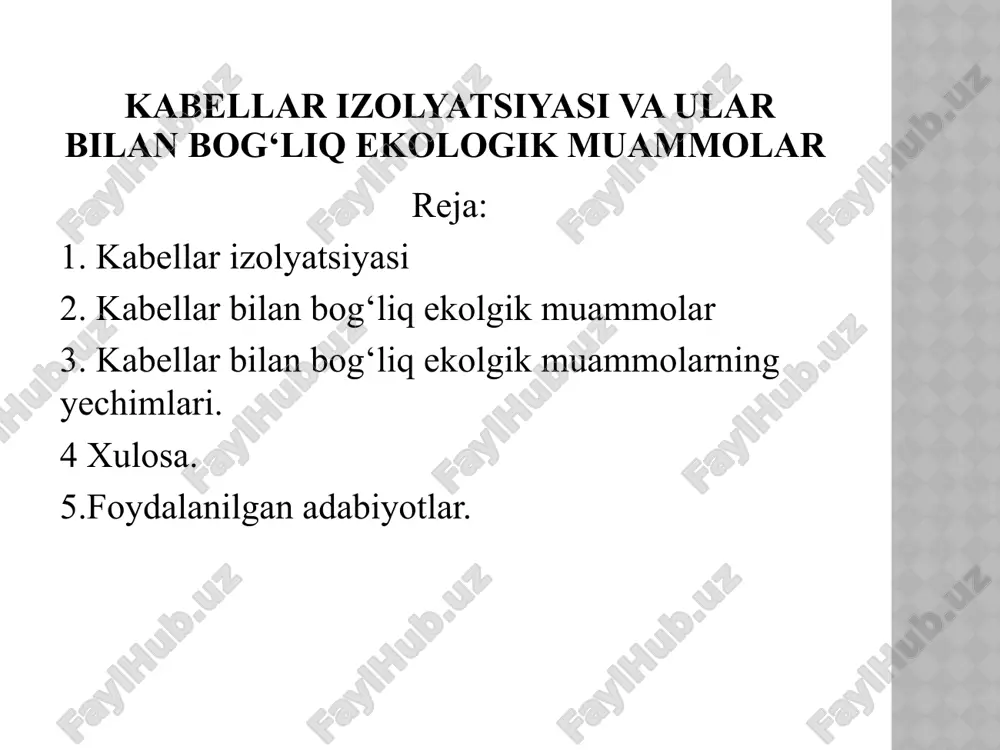

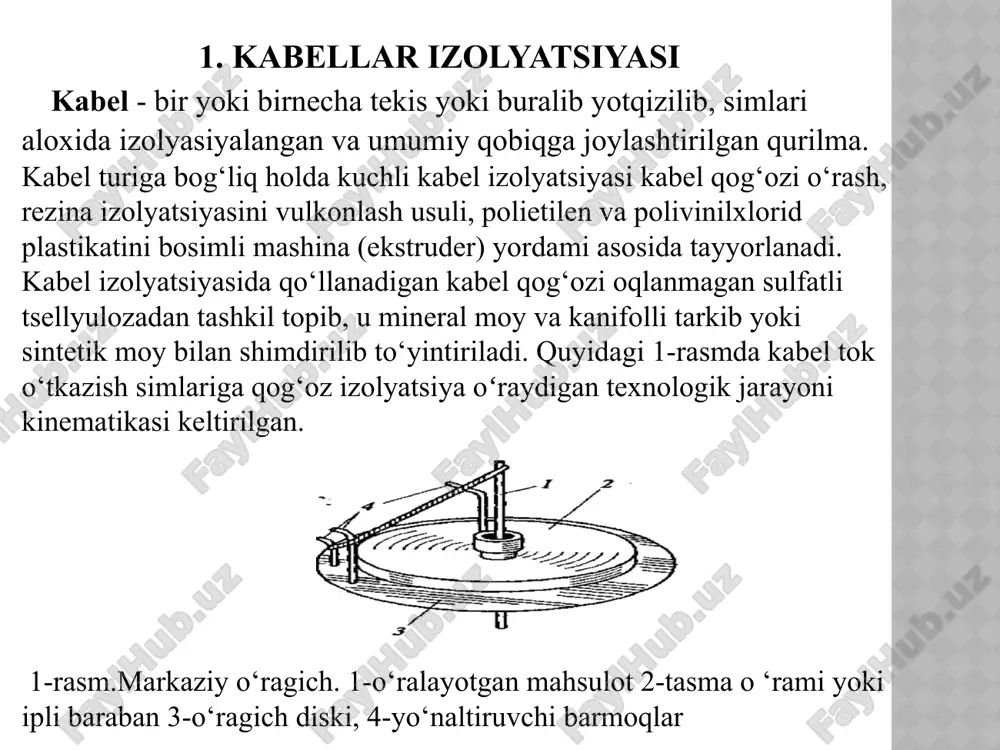

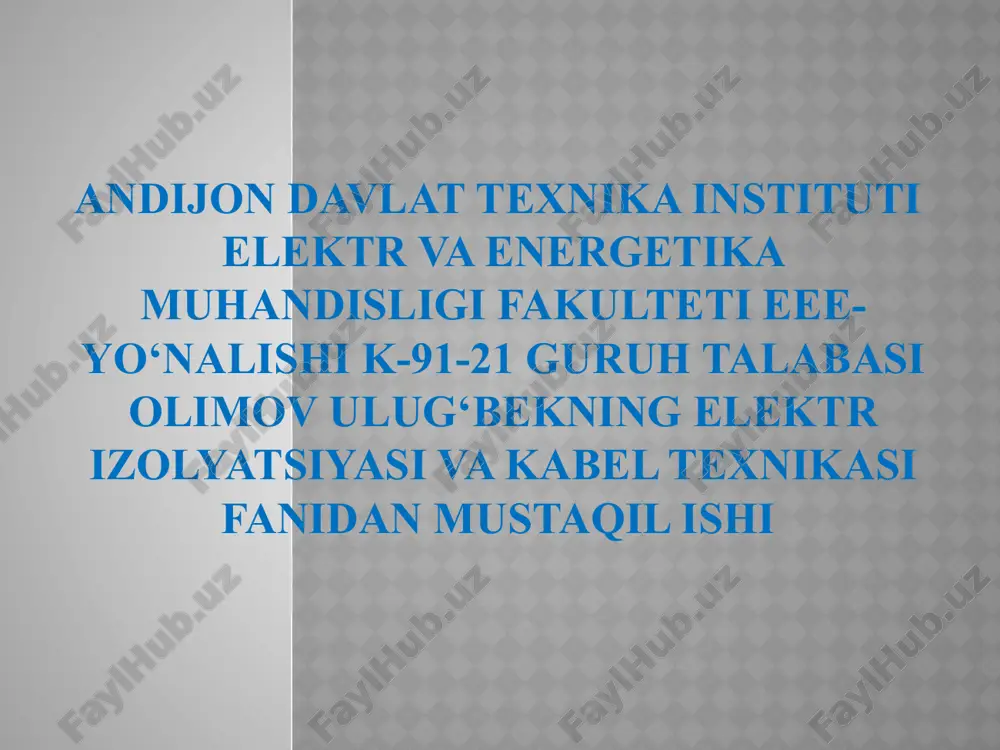

prezentatsiya powerpoint andijon davlat texnika instituti elektr va energetika muhandisligi fakulteti eee- yo‘nalishi k-91-21 guruh talabasi olimov ulug‘bekning elektr izolyatsiyasi va kabel texnikasi fanidan mustaqil ishi kabellar izolyatsiyasi va ular bilan bog‘liq ekologik muammolar reja: 1. kabellar izolyatsiyasi 2. kabellar bilan bog‘liq ekolgik muammolar 3. kabellar bilan bog‘liq ekolgik muammolarning yechimlari. 4 xulosa. 5.foydalanilgan adabiyotlar. 1. kabellar izolyatsiyasi kabel - bir yoki birnecha tekis yoki buralib yotqizilib, simlari aloxida izolyasiyalangan va umumiy qobiqga joylashtirilgan qurilma. kabel turiga bog‘liq holda kuchli kabel izolyatsiyasi kabel qog‘ozi o‘rash, rezina izolyatsiyasini vulkonlash usuli, polietilen va polivinilxlorid plastikatini bosimli mashina (ekstruder) yordami asosida tayyorlanadi. kabel izolyatsiyasida qo‘llanadigan kabel qog‘ozi oqlanmagan sulfatli tsellyulozadan tashkil topib, u mineral moy va kanifolli tarkib yoki sintetik moy bilan shimdirilib to‘yintiriladi. quyidagi 1-rasmda kabel tok o‘tkazish simlariga qog‘oz izolyatsiya oʻraydigan texnologik jarayoni kinematikasi keltirilgan. 1-rasm.markaziy o‘ragich. 1-o‘ralayotgan mahsulot 2-tasma o ‘rami yoki ipli baraban 3-o‘ragich diski, 4-yo‘naltiruvchi barmoqlar 2-rasmda tasma …

2 / 14

. moyi oqmaydigan kabel qog‘oz izolyatsiyasining qalinligi 2-jadvalda keltirilgan. 2-jadval moyi oqmaydigan kabel qog‘oz izolyatsiyasining qalinligi plastmassa izolyatsiyali kabel uzluksiz qatlamga ega bo‘lgan holda polivinilxlorid plastikati (gost 5960–72) yoki polietilen kompozitsiyasi (gost 16336–77) asosida tayyorlaniladi. quyidagi 3-jadvalda plastmassa izolyatsiyali kabel faza izolyatsiyasining qalinligi keltirilgan. 3-jadval plastmassa izolyatsiyali kabel faza izolyatsiyasining qalinligi quyidagi 4-jadvalda kuchli kabel rezina izolyatsiyasining qalinligi keltirilgan. rezina izolyatsiyasining qalinligi polivinilxlorid plastikati (pvx) kimyoviy aktiv muhit ta’siriga yuqori darajada bardoshligi bilan ajralib turadi. u yuqori haroratga, ko‘pgina kislota, ishqor va organik erituvchilar ta’siriga chidamlidir. kabel izolyatsiyasi va qobig‘ida qo‘llaniladigan polivinilxlorid plastikatining ko‘pgina turlari azot kislotasi, benzin, kerosin, neft moylari ta’siriga bardoshlidir. pvx plastikatni tarkibida ftor, vodorod, kislorod, azot, xlor, hamda ishqor va tuzlar ta’sir etmaydi. bu esa izolyatsiyasi va qobig‘i polivinilxlorid plastikati asosida bo‘lgan kuchli kabellarni agressiv muhitli havo, yer va boshqa sharoitlarda yaxshi ekspluatatsiyasini ta’min etadi. shu bilan bir qatorda polivinilxlorid plastikati dixloretan, benzol,nba’zi organik erituvchi va …

3 / 14

-ashyo qazib olish (mis, alyuminiy): bu jarayon ko‘pincha yer osti resurslarining kamayishiga, tuproq degradatsiyasi va suv resurslarining ifloslanishiga olib keladi. plastmassa va izolyatsiya materiallari (pvc va boshqalar): bu materiallar ishlab chiqarishda ko‘plab zaharli gazlar atmosferaga chiqariladi. 2. ekspluatatsiya jarayonidagi ekologik ta’sir magnit maydonlar: yuqori kuchlanishli kabellar atrofida elektromagnit nurlanish tarqatadi, bu esa uzoq muddatli ta’sirda inson sog‘lig‘iga zarar yetkazishi mumkin. yong‘in xavfi: noto‘g‘ri o‘rnatilgan yoki ortiqcha yuklangan kabellar yong‘inga sabab bo‘lib, atrof-muhitga zarar yetkazadi. 3. eskirgan yoki chiqindiga aylangan kabellar: plastmassa chiqindilari: kabel qoplamalari bioemirilmaydigan materiallardan tayyorlangani uchun chiqindixonalarda yuzlab yillar saqlanib qoladi. zaharli moddalar chiqishi: kabellarni yoqish yoki noto‘g‘ri yo‘q qilish paytida dioksin, furan va boshqa zararli gazlar ajraladi. metall chiqindilari: mis yoki boshqa metallarni ajratish jarayoni atrof-muhitga zarar yetkazishi mumkin (masalan, kislotalar bilan ishlov berish). 4. qayta ishlashdagi muammolar noqonuniy qayta ishlash: ba’zi mintaqalarda xavfsizlik va ekologik me’yorlarga rioya qilinmasdan qo‘lda kabellar ajratiladi. bu ishchilar va atrof-muhit uchun …

4 / 14

nalarini rivojlantirish. kam chiqindili va kam energiya talab qiluvchi texnologiyalarni joriy qilish. 3. ekologik xavfsiz foydalanish kabel yuklanishini nazorat qilish: ortiqcha yuklamaning oldini olish orqali yong‘in xavfi kamayadi. kabel yo‘llarini to‘g‘ri loyihalash: elektromagnit nurlanishni kamaytirish uchun maxsus ekranlangan kabellardan foydalanish 4. qayta ishlash va chiqindini boshqarish rasmiy qayta ishlash markazlarini rivojlantirish: xavfsiz sharoitda metallar va plastiklarni ajratib olish. avtomatlashtirilgan qayta ishlash texnologiyalarini joriy qilish: zaharli chiqindilarsiz ajratish imkonini beradi. kabellarni yoqishdan voz kechish: yoqish zaharli gazlar chiqaradi, shuning uchun mexanik yoki kimyoviy ajratish afzalroq. 5. qonunchilik va nazorat atrof-muhitni muhofaza qilish qonunlarini kuchaytirish: chiqindilarni to‘g‘ri boshqarishga majbur qilish. noqonuniy utilizatsiyani jazolash va ruxsat etilgan markazlarga topshirishni rag‘batlantirish. 4 xulosa. kabel izolyatsiyasi zamonaviy elektrotexnika va energetika sohalarida muhim rol o‘ynaydi. biroq, bu izolyatsiya materiallari – ayniqsa, polivinilxlorid (pvc), polietilen (pe) kabi sintetik polimerlar – ishlab chiqarish, foydalanish va utilizatsiya bosqichlarida muayyan ekologik muammolarni yuzaga keltiradi. jumladan, ular yong‘in chiqish xavfini oshiradi, …

5 / 14

izolyatsionnie materiali dlya kabelnoy texniki. — spb.: politexnika, 2015. 3. qosimov m., ergashev j. elektr jihozlarining ekologik xavfsizligi. — toshkent: o‘zbekiston milliy ensiklopediyasi, 2019. 4. gost 7000-2012. kabel va simlar. atrof-muhitga xavfsizlik talablari. 5. environmental impacts of electrical cables and wiring insulation materials — international journal of environmental science and technology, 2020. image1.jpeg image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png
