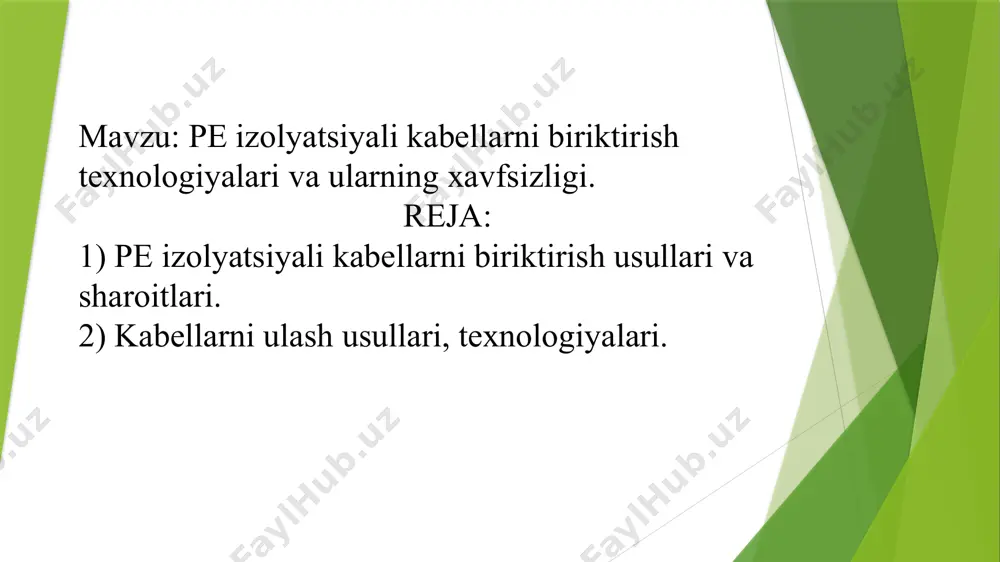

andijon davlat texnika instituti elektrotexnika fakulteti eee yo‘nalishi k-91-21- guruh talabasi anvarjonov diyorbekning elektr izolyatsiya va kabel texnikasi fanidan slayti mavzu: pe izolyatsiyali kabellarni biriktirish texnologiyalari va ularning xavfsizligi. reja: 1) pe izolyatsiyali kabellarni biriktirish usullari va sharoitlari. 2) kabellarni ulash usullari, texnologiyalari. nur tola – bu optik shaffof material (shisha va plastik)dan tayyorlangan tola bo‘lib, o‘zining ichida to‘la akslanish vositasida yorug‘lik nurini tashish uchun foydalaniladi. nur tolali kabellar va ularning rivojlanish tarixi nur tolali kabellar nur tolali aloqa tizimlarida qo‘llanilib, ma’lumotlarni elektron aloqalarga nisbatan ancha yuqori tezlikda va uzoq masofalarga yetkazish imkonini beradi. bundan tashqari, nur tolalar turli datchiklar sifatida ham keng foydalaniladi. tarixiy ma’lumotlar xix asrda birinchi marta nurni nur tolasi orqali uzatish tajriba sifatida amalga oshirilgan. ammo bu texnologiya ommaviy qo‘llanilishi uchun hali tayyor emas edi. 1934 yilda amerikalik ixtirochi norman r. french nur tolali telefon tarmog‘i uchun patent oldi. u ovoz signallarini toza shisha sterjen orqali …

2 / 10

lio‘tkazuvchanlik davrini oshirish imkonini beradi;elektromagnit halaqitlardan himoyalangan, chunki tola dielektrikmaterialdan tayyorlangan;kichik hajm va og‘irlikka ega. agar 900 juftlik mis kabelning diametri 7,5 sm bo‘lsa, uni diametri 0,1 sm bo‘lgan nur tola bilan almashtirish mumkin. nurtola bir qancha himoya pardalari va po‘lat tasma bron bilan qoplangan bo‘lsaham, diametri 1,5 sm ni tashkil qiladi;ruxsatsiz kirishdan yuqori darajada himoyalangan, chunki nur tolali kabelradiodiapazonda nur tarqatmaydi. shu sababli u orqali uzatilayotganma’lumotlarni eshitish mushkul;tarmoq elementlarini galvanik yechimi bor, ya’ni nur tolali kabellarni yergaulash talab qilinmaydi. yuqorida aytib o‘tildiki, ushbu kabellar dielektrikmateriallardan tayyorlanadi;yong‘inga chidamli. nur tolalarda chaqnash hodisasi yuz bermaydi. bu xususiyatibilan ularni kimyo, neftni qayta ishlash sanoatlarida qo‘llashga qulay qiladi;boshqa kabel tarmoqlari inshootlariga bo‘lgan talabni kamaytiradi;nur tolali kabellar iqtisodiy jihatdan tejamliroq. tola kvartsdan tayyorlanganligisababli uning asosini sio₂ – kremniy ikki oksidi tashkil qiladi, u esa tabiatdakeng tarqalgan va misga nisbatan arzon;ekspluatatsiya qilish muddati uzoq – 25 yilgacha davom etadi nur tolali kabellarning kamchiliklarikamchiliklarning eng asosiysi …

3 / 10

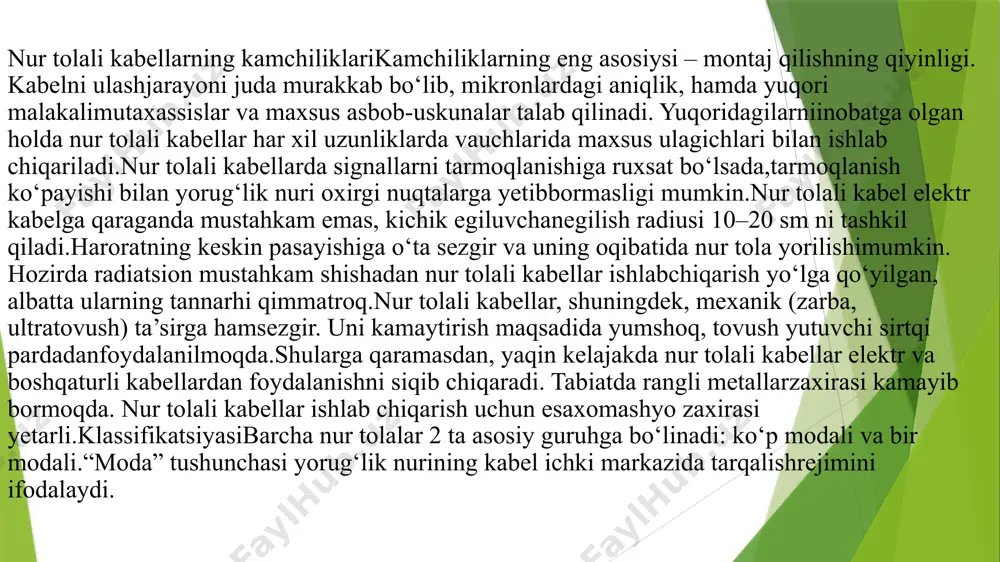

kam shishadan nur tolali kabellar ishlabchiqarish yo‘lga qo‘yilgan, albatta ularning tannarhi qimmatroq.nur tolali kabellar, shuningdek, mexanik (zarba, ultratovush) ta’sirga hamsezgir. uni kamaytirish maqsadida yumshoq, tovush yutuvchi sirtqi pardadanfoydalanilmoqda.shularga qaramasdan, yaqin kelajakda nur tolali kabellar elektr va boshqaturli kabellardan foydalanishni siqib chiqaradi. tabiatda rangli metallarzaxirasi kamayib bormoqda. nur tolali kabellar ishlab chiqarish uchun esaxomashyo zaxirasi yetarli.klassifikatsiyasibarcha nur tolalar 2 ta asosiy guruhga bo‘linadi: ko‘p modali va bir modali.“moda” tushunchasi yorug‘lik nurining kabel ichki markazida tarqalishrejimini ifodalaydi. bir modali kabellarda markaziy tola o‘tkazgichning diametri juda kichik,to‘lqin uzunligiga mos bo‘lib, 5 mkm dan 15 mkm gacha bo‘ladi. shu bilan birgabarcha yorug‘lik nuri yorug‘lik tashuvchi tolaning markazi bo‘ylab tarqaladi.bir modali kabellar uchun juda yupqa, sifatli tola tayyorlash texnologiyasimurakkab bo‘lganligi uchun uning bahosi qimmatroq. bundan tashqari, bundaykichkina diametrli tolagacha yorug‘lik shodasini yo‘naltirish ham murakkabroq.ko‘p modali nur tola kabellarda keng ichki serdechnikdan foydalaniladiva uni tayyorlash texnologiyasi osonroq. me’yor talablarida belgilangan 2 takeng qo‘llaniladigan ko‘p modali kabellar …

4 / 10

iva barcha tarqatuvchi hamda qabul qiluvchi tizimlarning mustahkam ishlashidaasosiy o‘rinni egallaydi.nur tolaning ishga yaroqliligi mexanik xossalari kriteriyalarinianiqlashda — tolada uzilishlar yo‘qligi, kabel konstruksiyasidagi qaytibtiklanmaydigan o‘zgarishlar yo‘qligi va parametrlar, ayniqsa to‘lqinningpasayib ketishidagi og‘ishlar nominal qiymatdan chetga chiqmasligi haqidama’lumot beradi.sinovdan o‘tkazilayotgan namuna barcha 3 ta kriteriyaga javob bersa — usinovdan o‘tgan hisoblanadi.zich joylashgan tuzilishli kabellarni ruxsat etilgan tortuvchikuchlanishga sinov oddiy uzuvchi mashinalarda o‘tkaziladi.kabelning uzoq vaqt davomidagi bukilishga bo‘lgan chidamliliginitezlashtirilgan sinov usuliga asoslangan holda, o‘lchami to‘g‘ri keladigansilindrsimon shablonga o‘rash yo‘li bilan aniqlanadi.agar sinovdan maqsad belgilangan egilishlar soni va egilish qiymatinianiqlash bo‘lsa, u holda egilishlar bajarilib bo‘lgandan so‘ng kabelmoslamadan olinib, yaroqlilik kriteriyalariga mosligi tekshiriladi.agar sinovdan maqsad mumkin bo‘lgan egilishlar sonini aniqlash bo‘lsa, uholda namunani egilmay qolguniga qadar, ya’ni egilish-to‘lqin pasayishio‘zgarguncha, tolalardan biri uzilguncha, konstruksiya elementlariga zararyetguncha davom ettiriladi. nur tolali kabellarda to‘lqinni o‘tkazish enini o‘lchashnur tolali kabellarda to‘lqinni o‘tkazish enini o‘lchash ham to‘lqin pasayishkoeffitsiyentiga o‘xshab, nur tolali kabellarning asosiy parametrlardanhisoblanadi va u kabelning informatsion-o‘tkazuvchanlik …

5 / 10

yomnik), optik quvvatyoki darajani o‘lchagichlarga ham qo‘yiladi.kabelga kiritilayotgan nurlanishning to‘lqin uzunligi va spektr kengligio‘lchanayotgan kabel uchun belgilangan talablarga mos kelishi shart.o‘lchash natijalarida kabel chiqish qismidagi quvvat darajalarining ƒm –modulyatsiya chastotasiga bog‘liqligini ko‘ramiz.shunday bog‘liqlik va unga asosan o‘tkazish enini aniqlash quyidagi rasmdako‘rsatilgan. bunda:l – kabel uzunligi,∆fl – nur tolali kabelning o‘tkazish eni.kabelning keng enlilik koeffitsiyenti deb ataluvchi kilometrlik o‘tkazish eniquyidagi formulaga asosan aniqlanadi: xulosa pe izolyatsiyali kabellarni biriktirish texnologiyalari elektr tizimlarining ishonchliligini ta'minlashda muhim rol o'ynaydi. bunday kabellarni biriktirishda issiqlik bilan, mexanik yoki elektr toki yordamida bog'lash usullari qo'llaniladi. to'g'ri texnologiyalar va usullarni tanlash xavfsizlikni ta'minlaydi, chunki noto'g'ri biriktirish elektr tarmoqlarining ishdan chiqishiga, qisqa tutashuv yoki yong'inga olib kelishi mumkin. shuning uchun, pe izolyatsiyali kabellarni biriktirishda texnik talablar, materiallarning sifatiga va xavfsizlik qoidalariga to'liq rioya qilish zarur. bu esa tizimning uzoq muddatli va xavfsiz ishlashini ta'minlaydi. adabiyotlar g'ulomov, sh. (2021). elektr tizimlarining xavfsizligi va texnologiyalari. toshkent: texnika nashriyoti. ismoilov, r. (2019). …
