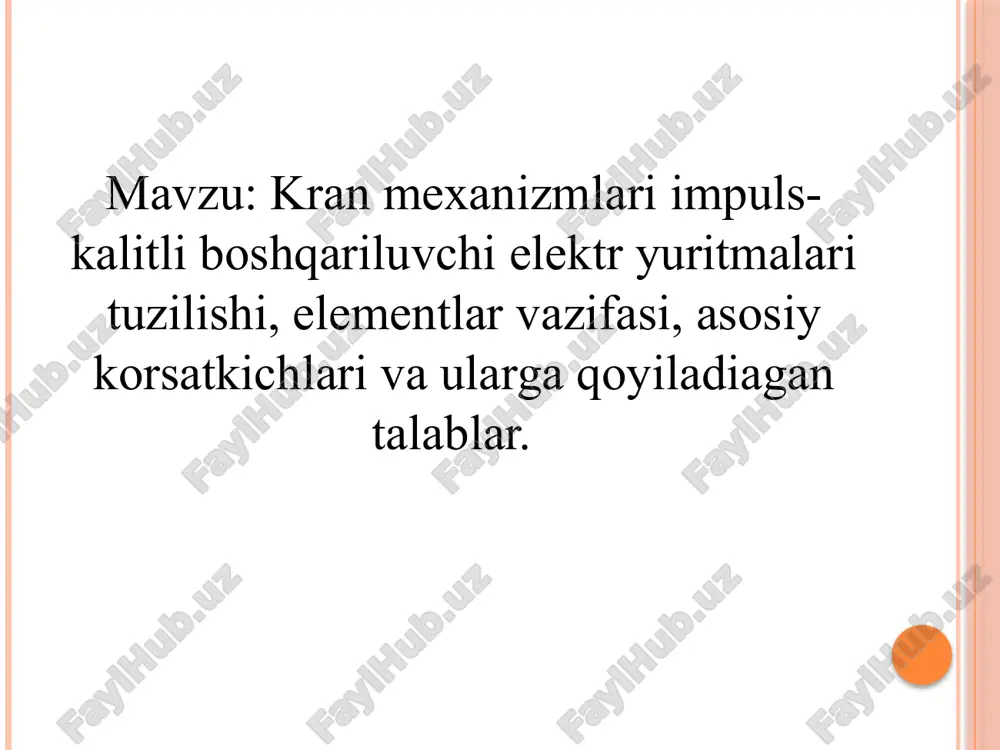

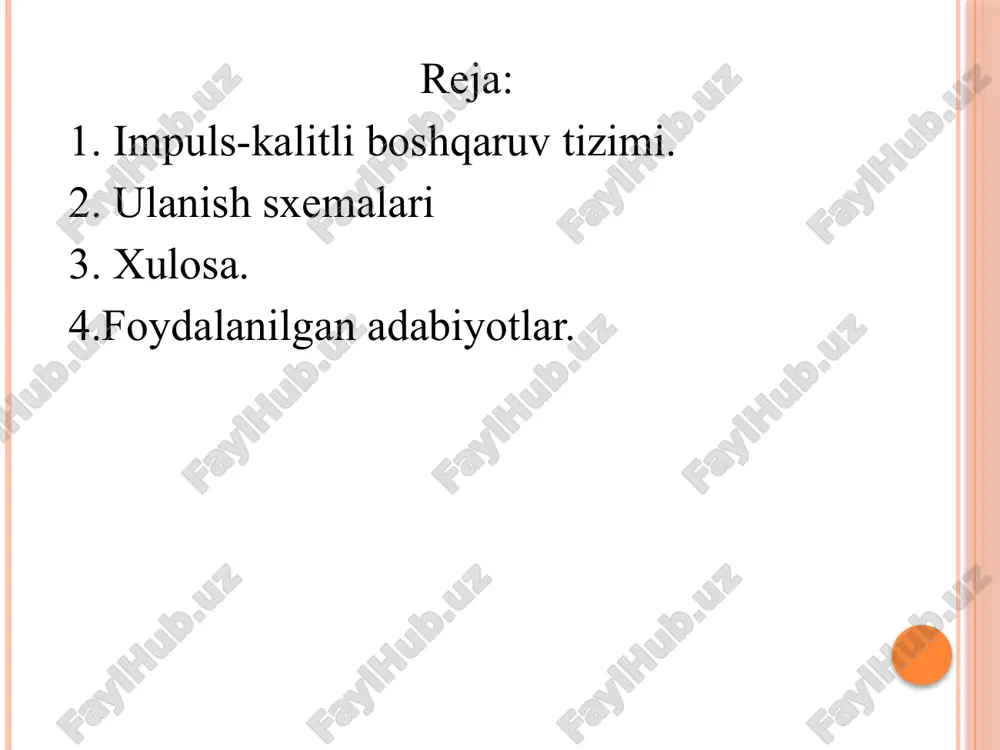

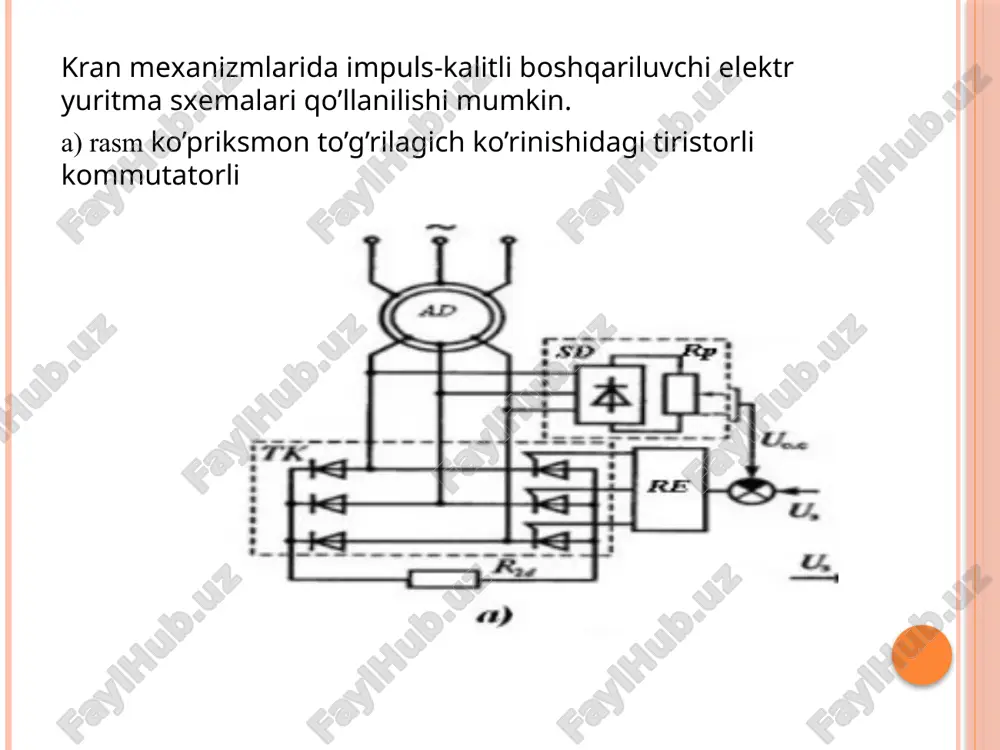

andijon mashinasozlik instuti ibvakt yo’nalishi att-yo’nalishi k-04-24- guruh talabasi ibrohimov asilbekning dasturlash fanidan mustaqil ishi andijon mashinasozlik instuti elektrotexnika fakulteti e.e.e. yo’nalishi k-91-21- guruh talabasi muqumjonov bekjahonning umumsanoat mexanizmlarnng avtomatlashtirilgan elektr yuritmalari fanidan mustaqil ishi mavzu: kran mexanizmlari impuls-kalitli boshqariluvchi elektr yuritmalari tuzilishi, elementlar vazifasi, asosiy korsatkichlari va ularga qoyiladiagan talablar. reja: 1. impuls-kalitli boshqaruv tizimi. 2. ulanish sxemalari 3. xulosa. 4.foydalanilgan adabiyotlar. kran mexanizmlarida impuls-kalitli boshqariluvchi elektr yuritma sxemalari qo’llanilishi mumkin. a) rasm ko’priksmon to’g’rilagich ko’rinishidagi tiristorli kommutatorli b) rasm- uch juft qarama-qarshi parallel ulangan diodlar va tiristorlardan iborat tiristorli kommutatorli, c) rasm - elektr yuritmalarining mexanik tavsiflari elektr motorlari: mexanizmning harakatini boshqaradi. kontaktorlar va relelar: yuritma tizimini boshqarish, avtomatik ishga tushirish va to‘xtatishsensorlar va signalizatsiya tizimlari: tizim holatini monitoring qilishkalitlar va impuls kalitlari: boshqaruv signalini uzatishhimoya moslamalari: elektr tokidan himoya qilish, qisqa tutashuvlar va ortiqcha yuki nazorat qilish yuk ko‘tarish quvvati (maksimal og‘irlikni ko‘tarish imkoniyati) ishlash tezligi (ko‘tarish …

2 / 16

k tavsifi mos. birinchi rejim. tk tiristorlariga boshqarish signallari berilmagan. asinxron motor rotorining zanjiriga qo’shimcha rp rezistor ulangan. bu holatga a mexanik tavsifi mos. ikkinchi rejim. re ishga tushirilgan. tiristorlarga boshqarish signallari berilgan, tk ochiq va motor rotorining zanjiriga qo’shimcha rp rezistordan tashqari yana r2d rezistor ulangan. bu holatga b mexanik tavsifi mos.uchinchi rejim. uchinchi rejim birinchi va ikkinchi rejimlarni ketma ketligidan iborat bo’lib, u 1 va 2 nuqtalar orasidagi tezliklar zonasida ishlaydi. bunda tk ni impulsli ulanish va o’chirish rejimida asinxron motor momenti a va b mexanik tavsiflari orasida bo’ladi. impuls-kalitli boshqariluvchi elektr yuritma sxemasining ikkinchi variantida (44, b) rezistorlar rotorning o’zgaruvchan tok zanjiriga ulangan, tk uch juft qarama-qarshi parallel ulangan diodlar va tiristorlardan iborat. birinchi va ikkinchi sxemalarning ishlash prinsipi bir xil bo’lib, ikkinchi variantdagi sxemaning asosiy afzalligi bu kichik tezliklarda taxogeneratorlarni qo’llamasdan bikir mexanik tavsifni olishdir. kranlar harakatlanish mexanizmining impuls-kalitli boshqariluvchi elektr yuritmasining sxemasi (a) va mexanik …

3 / 16

bo’ladi d1..d3 diodlar d4...d6 diodlar bilan birga siljish datchigini tashkil etishadi. shuningdek t1..t3 tiristorlar bilan esa tiristorli kommutatorni tashkil etishadi. rezistorlar, diodlar d8..d10, stabilitron d11 va d12 hamda qo’shimcha tiristor t4 qo’shuvchi bo’g’inli rele elementini tashkil etishadi. potentsiometrning chiqish kuchlanishi stabilitronlarning stabilizatsiya kuchlanishlarining yeg’indi kuchlanishidan katta bo’lsa qo’shimcha tiristor t4 ishlab ketadi va impulsi tok shakillanadi. impuls t1..t3 tiristorlarni ishga tushiradi. birinchi holatda motor dinamik tormoz sxemasiga ulangan bo’ladi va bu holatga faqat ikkinchi yoki uchinchi holatdan o’tishi mumkin. nol holatidan o’tish mumkin emas. bu o’z o’rnida mexanizmni boshqarilishini qiyinlashtiradi va ushbu sxemalarning kamchiligidi xulosa kran mexanizmlarining impuls-kalitli boshqaruv tizimlari zamonaviy texnologiya yordamida samarali ishlashini ta'minlaydi.elementlar o‘rtasidagi muvofiqlik va ishonchlilik tizimning muvaffaqiyatli ishlashiga yordam beradi.kran mexanizmlarini boshqarishda yuqori samaradorlikka erishish uchun elektr yuritmalari va boshqaruv tizimlariga qo‘yiladigan talablarni hisobga olish zarur. foydalanilgan adabiyotlar. 1. s . m aj i d o v . elektr mashinalari va elektr yuritma. « o‘qituvchi», …

4 / 16

elektr texnikasi fanidan mustaqilishi - Page 4

5 / 16

elektr texnikasi fanidan mustaqilishi - Page 5
