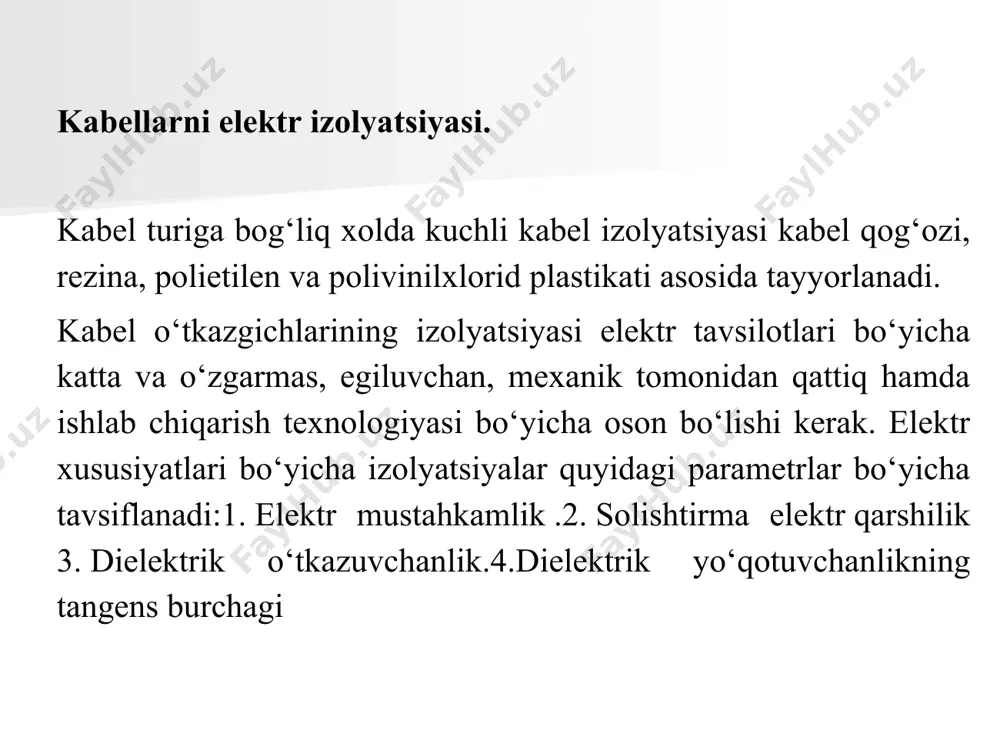

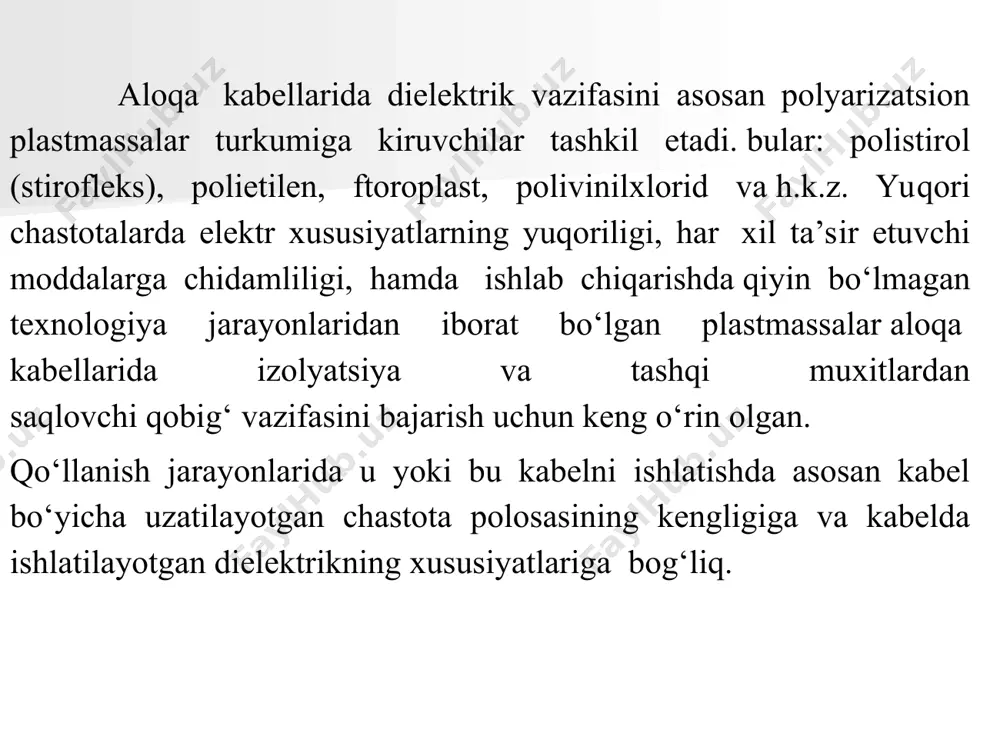

слайд 1 4-mavzu: kabel izolyatsiyasi reja 1.kabel izolyatsiyasini qoplash, to‘ldirgich, ekran. 2.kabel qobiqlari. 3.jamlab o‘rash, belbog‘ izolyatsiya. kabellarni elektr izolyatsiyasi. kabel turiga bog‘liq xolda kuchli kabel izolyatsiyasi kabel qog‘ozi, rezina, polietilen va polivinilxlorid plastikati asosida tayyorlanadi. kabel o‘tkazgichlarining izolyatsiyasi elektr tavsilotlari bo‘yicha katta va o‘zgarmas, egiluvchan, mexanik tomonidan qattiq hamda ishlab chiqarish texnologiyasi bo‘yicha oson bo‘lishi kerak. elektr xususiyatlari bo‘yicha izolyatsiyalar quyidagi parametrlar bo‘yicha tavsiflanadi:1. elektr mustahkamlik .2. solishtirma elektr qarshilik 3. dielektrik o‘tkazuvchanlik.4.dielektrik yo‘qotuvchanlikning tangens burchagi aloqa kabellarida dielektrik vazifasini asosan polyarizatsion plastmassalar turkumiga kiruvchilar tashkil etadi. bular: polistirol (stirofleks), polietilen, ftoroplast, polivinilxlorid va h.k.z. yuqori chastotalarda elektr xususiyatlarning yuqoriligi, har xil ta’sir etuvchi moddalarga chidamliligi, hamda ishlab chiqarishda qiyin bo‘lmagan texnologiya jarayonlaridan iborat bo‘lgan plastmassalar aloqa kabellarida izolyatsiya va tashqi muxitlardan saqlovchi qobig‘ vazifasini bajarish uchun keng o‘rin olgan. qo‘llanish jarayonlarida u yoki bu kabelni ishlatishda asosan kabel bo‘yicha uzatilayotgan chastota polosasining kengligiga va kabelda ishlatilayotgan dielektrikning xususiyatlariga …

2 / 19

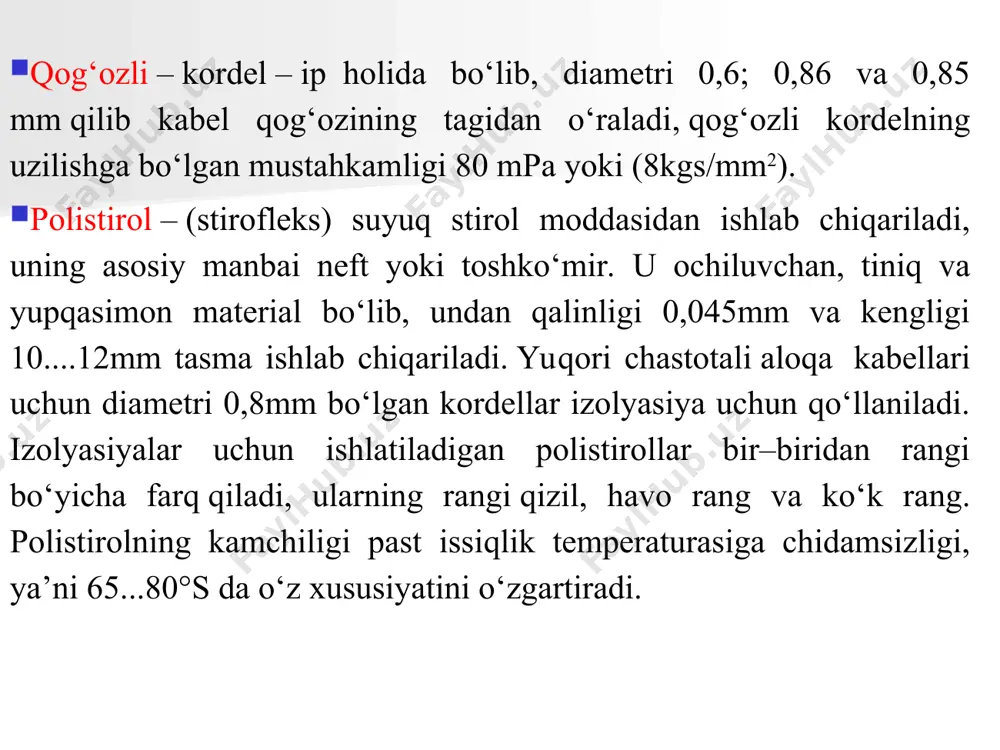

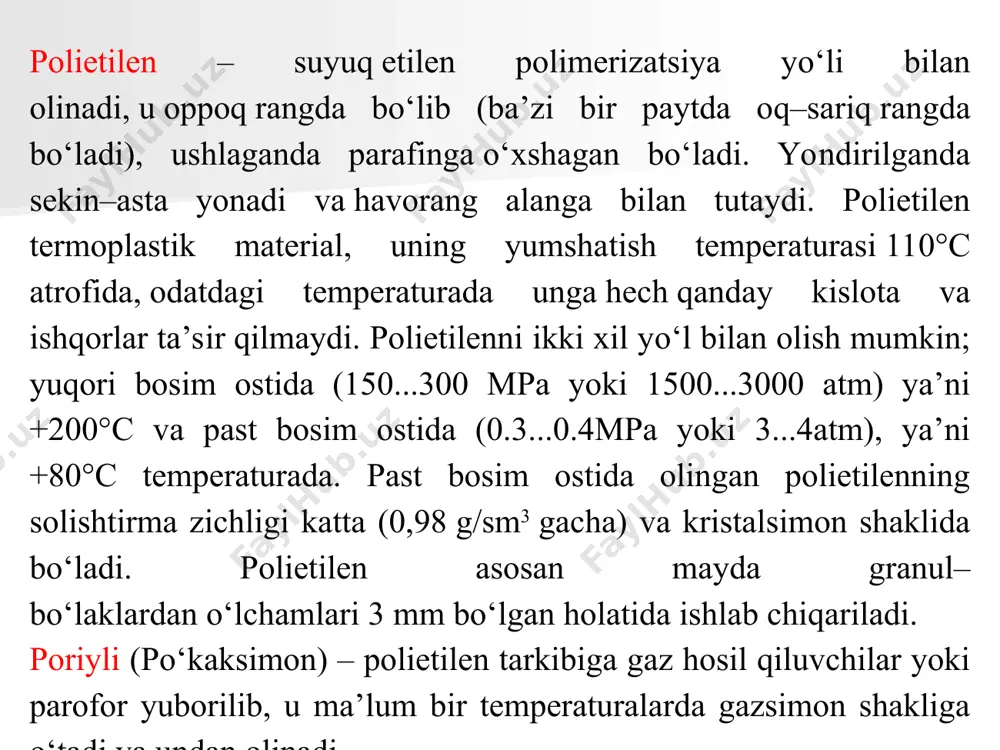

gan polistirollar bir–biridan rangi bo‘yicha farq qiladi, ularning rangi qizil, havo rang va ko‘k rang. polistirolning kamchiligi past issiqlik temperaturasiga chidamsizligi, ya’ni 65...80°s da o‘z xususiyatini o‘zgartiradi. polietilen – suyuq etilen polimerizatsiya yo‘li bilan olinadi, u oppoq rangda bo‘lib (ba’zi bir paytda oq–sariq rangda bo‘ladi), ushlaganda parafinga o‘xshagan bo‘ladi. yondirilganda sekin–asta yonadi va havorang alanga bilan tutaydi. polietilen termoplastik material, uning yumshatish temperaturasi 110°c atrofida, odatdagi temperaturada unga hech qanday kislota va ishqorlar ta’sir qilmaydi. polietilenni ikki xil yo‘l bilan olish mumkin; yuqori bosim ostida (150...300 mpa yoki 1500...3000 atm) ya’ni +200°c va past bosim ostida (0.3...0.4mpa yoki 3...4atm), ya’ni +80°c temperaturada. past bosim ostida olingan polietilenning solishtirma zichligi katta (0,98 g/sm3 gacha) va kristalsimon shaklida bo‘ladi. polietilen asosan mayda granul–bo‘laklardan o‘lchamlari 3 mm bo‘lgan holatida ishlab chiqariladi. poriyli (po‘kaksimon) – polietilen tarkibiga gaz hosil qiluvchilar yoki parofor yuborilib, u ma’lum bir temperaturalarda gazsimon shakliga o‘tadi va undan olinadi. polivinilxlorid–vinilxlorid …

3 / 19

moqda, aloqa kabellarida asosan quyidagi turdagi izolyatsiyalar qo‘llanilmoqda. . 4.1-rasm. aloqa kabellarida asosan quyidagi turdagi izolyatsiyalar qo’llaniladi: naychasimon (trubchataya) – qog‘oz yoki plastmassa tasmalari bir–biri ustiga naycha ko‘rinishida qilib o‘raladi (4.1.a–rasm). kordelli – kordel ipini o‘tkazgich ustiga spiral shaklida o‘rab, uning ustiga tasma o‘raladi (4.1.b–rasm). to‘liq – o‘tkazgich ustiga to‘liq qilib plastmassa qatlami qoplanadi (4.1.v–rasm). poriyli – penoplast qoplamlarini qoplash natijasida hosil qilinadi (4.1.g–rasm). ballonli – yupqa qavat plastmassa naychasidan iborat bo‘lib, ichida bemalol o‘tkazgich joylashadi, naycha ma’lum bir nuqtalarda yoki spiral bo‘yicha siqiladi, bu paytda izolyasiya o‘tkazgichni mustahkam o‘rtada ushlab turadi (4.1.d,e–rasm). shaybali – qattiq dielektrik ftoroplast shaybalar ichki o‘tkazgich ustida ma’lum bir masofada joylashtiriladi (4.1.j–rasm). spiral (gelikoidal) – butun o‘tkazgich bo‘ylab, to‘g‘ri burchak yuzali plastmassa spiral qilib buralgan bo‘ladi (4.1.z–rasm). kabel izolyatsiya qoplash, to‘ldirgich, ekran. kuchli kabel izolyatsiyasi va qobig‘ida ishlatiladigan polivinilxlorid plastikati – polivinilxlorid, plastifikator, stabilizator, to‘ldirgich va boshqa tarkiblardan tashqil topadi. izolyatsion plastikat yuqori elektr xarakteristikaga …

4 / 19

g‘iga ega kuchli kabelning eng asosiy hususiyati olovga bardoshliligi bo‘lib, sinov paytida alanga olib tashlaganidan so‘ng, kabelning o‘z-o‘zidan so‘nishi hisoblanadi. bunday xususiyatga ega polivinilxlorid plastikat izolyatsiyali va shlangli kabellarda alanga tarqalmaydi. demak, asosiy ko‘rsatkich – alanga olib tashlanganda so‘nish vaqtining davomiylidir. so‘ngi ma’lumotlarga asosan materiallar yonuvchanligi kislorod indeksi va solishtirma yonish issiqligi ko‘rsatkichlari bilan ifodalanadi. material yonuvchanlik ko‘rsatkichi kislorodli indeks % solishtirma yonish issiqligi,mm/kg polietilen 16-18 46,5 so‘nuvchan polietilen 25-27 46,6 polivinilxlorid (qatroni) 45 20 polivinilxlorid plastikat 23-27 22,6 xloropren kauchukli rezina 22-25 29 ftoroplast 95 4,5 o‘zining yuqori elektr izolyatsion va mexanik xarakteristikasi bo‘yicha polietilen barcha klass kuchlanishli kabel izolyatsiyasida qo‘llanilishi mumkin. lekin qisqa tutashuv paytida polietilenning nisbatan past issiqlikka bardoshligi, uning asosidagi kabellarni keng miqiyosda qo‘llanilishini cheklaydi. shu bilan bir qatorda polietilen yuqori darajali radiatsion bardoshlikka egaligi, uni radiatsion nurlanish sharoitida ishlaydigan kabel izolyatsiya va qobig‘ida qo‘llash imkonini beradi. vulqanlangan polietilen tarkibidagi ko‘ndalang molekula aro bog‘lanish tufayli yuqori …

5 / 19

qami, ikkinchisiga –2, uchinchisiga –3, to‘rtinchisiga –4 raqamlari bosiladi. birinchi raqam oq yoki sariq rang, 2 – ko‘k yoki moviy, 3 – qizil yoki malinasimon, 4 – qora ranglar bilan belgilanadi. sim kesimi bir xil plastmassa izolyatsiyali kabelning nolli simi havo rang, rezina izolyatsiyasi istalgan rangda bo‘lishi mumkin. yerlanadigan sim izolyatsiya o‘z rangi bilan boshqalaridan farqlanadi. u ikki xil rangli yoki "o" raqam bilan belgilanadi. to‘ldirgich. qog‘oz va plastmassa izolyatsiyali kabellarda havo bo‘shliqlarini bartaraf etish va kabelga yumaloq shakl berish maqsadida izolyatsiyalangan fazalar va belbog‘ izolyatsiyasi oraliqlarida to‘ldirgich qo‘llaniladi. qog‘ozli belbog‘ izolyatsiyali ko‘p fazali kabellarning izolyatsiyalangan simlari oralig‘ida sulfat qog‘ozli kanop to‘ldirgichi qo‘llaniladi. plastmassa izolyatsiyali kabel to‘ldirgichlari quyidagilarni tashkil etadi: izolyatsiya polietilendan, so‘nuvchan yoki vulkanlangan polietilendan iborat bo‘lganida to‘ldiruvchi polietilendan izolyatsiya materiali polivinilxlorid plastikatidan iborat bo‘lsa, to‘latgich xam polivinilxlorid plastikatidan tayyorlanadi; kuchlanishi 3kv gacha kabellarda to‘ldirgich shimdirilmagan kabel tolalari yoki qat-qat shisha tolalaridan tayyorlanadi. kuchlanishi 1kv gacha bo‘lgan plastmassa izolyatsiyali …
