1 / 16

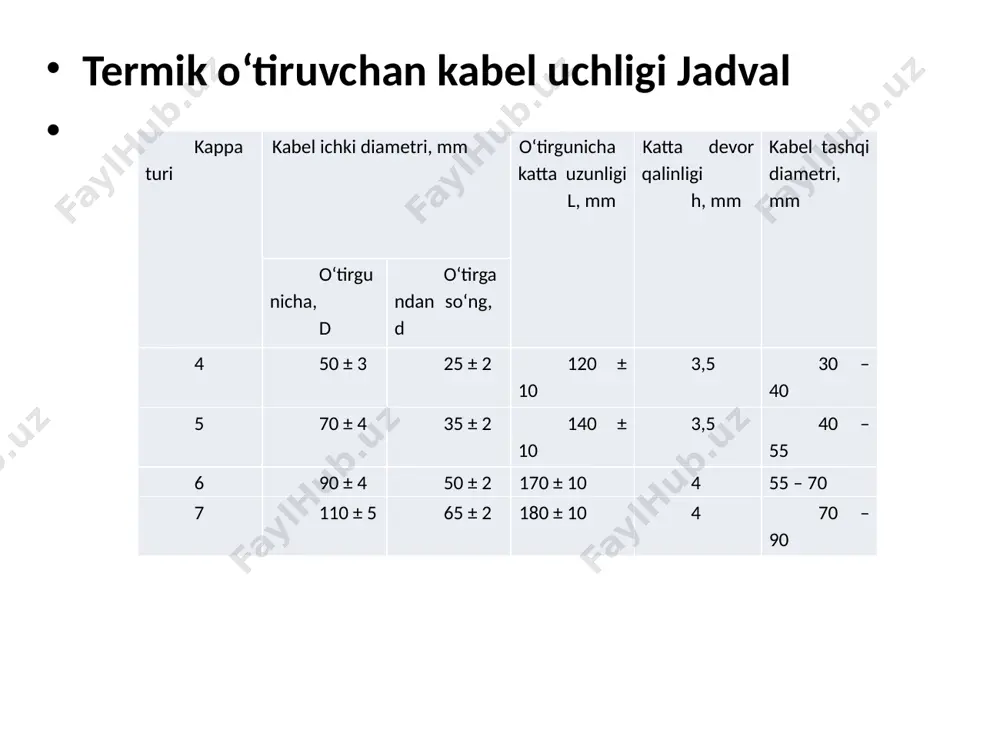

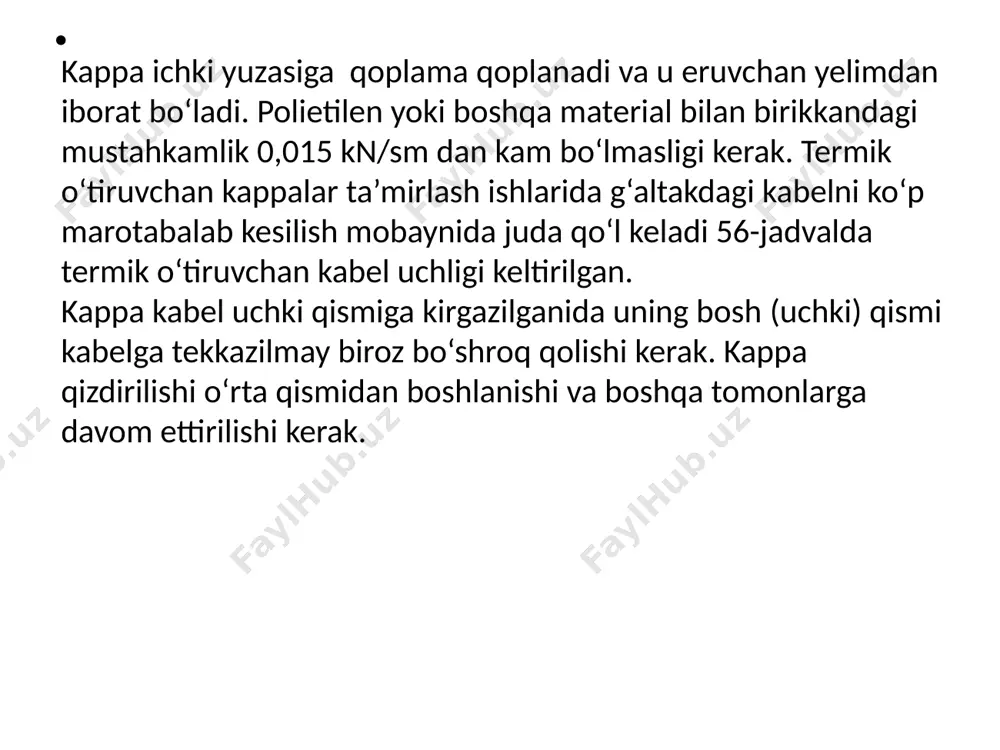

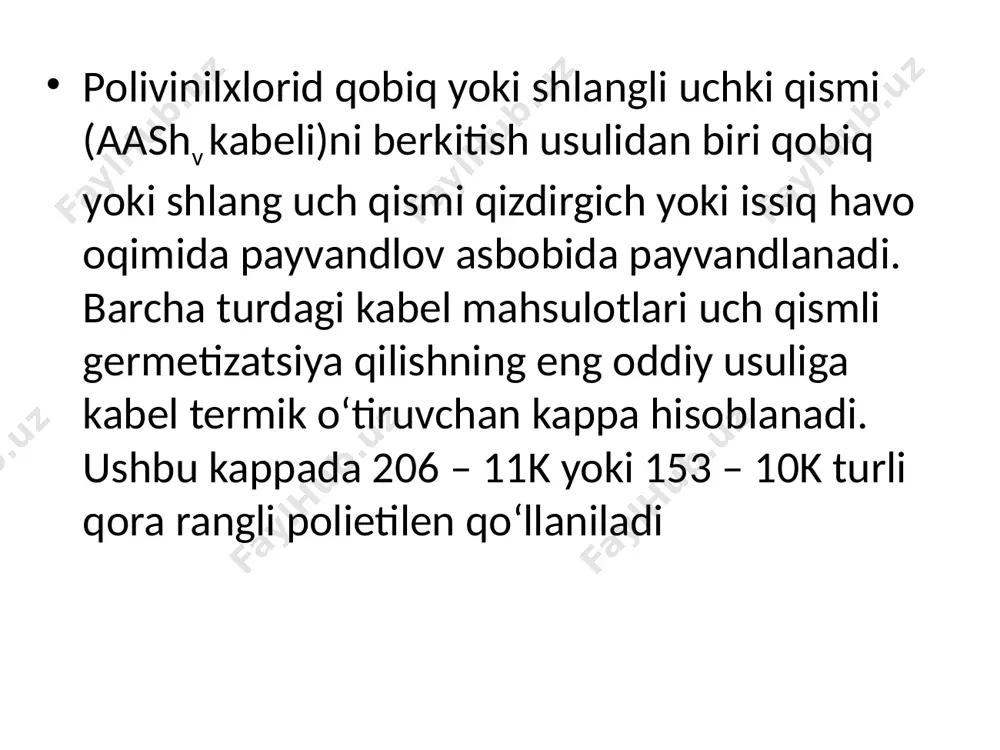

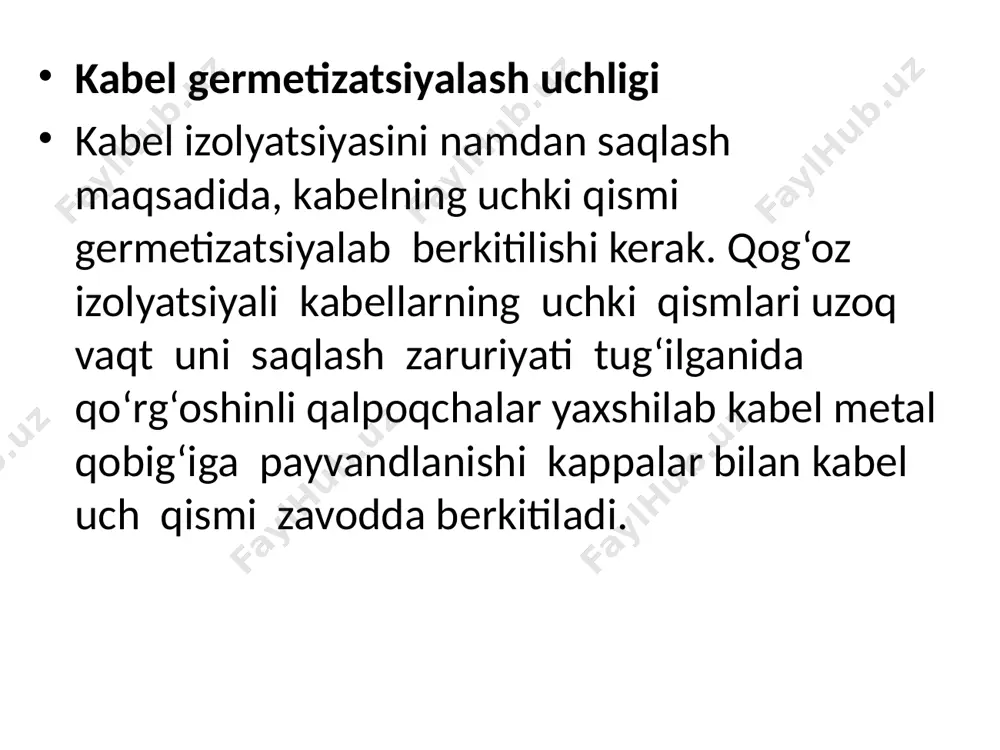

презентация powerpoint 26-mavzu: kabel kafolat vaqti va kabel xizmat muddatlari. reja 1.kabel germetizatsiyalash uchligi. kabel g‘altaklari. 2.kabel qurilish uzunligi. 3. kafolat vaqti va kabel xizmat muddati. kabel germetizatsiyalash uchligi kabel izolyatsiyasini namdan saqlash maqsadida, kabelning uchki qismi germetizatsiyalab berkitilishi kerak. qog‘oz izolyatsiyali kabellarning uchki qismlari uzoq vaqt uni saqlash zaruriyati tug‘ilganida qo‘rg‘oshinli qalpoqchalar yaxshilab kabel metal qobig‘iga payvandlanishi kappalar bilan kabel uch qismi zavodda berkitiladi. polivinilxlorid qobiq yoki shlangli uchki qismi (aashv kabeli)ni berkitish usulidan biri qobiq yoki shlang uch qismi qizdirgich yoki issiq havo oqimida payvandlov asbobida payvandlanadi. barcha turdagi kabel mahsulotlari uch qismli germetizatsiya qilishning eng oddiy usuliga kabel termik o‘tiruvchan kappa hisoblanadi. ushbu kappada 206 – 11k yoki 153 – 10k turli qora rangli polietilen qo‘llaniladi kappa ichki yuzasiga qoplama qoplanadi va u eruvchan yelimdan iborat bo‘ladi. polietilen yoki boshqa material bilan birikkandagi mustahkamlik 0,015 kn/sm dan kam bo‘lmasligi kerak. termik o‘tiruvchan kappalar ta’mirlash ishlarida g‘altakdagi kabelni …

2 / 16

g‘altaklarga o‘raladi. g‘altakka o‘raladigan kabel uzunligi g‘altak bo‘yni va uning g‘ildiragi diametrlariga, g‘ildiraklar orasidagi masofa va kabel tashqi diametriga bog‘liq; b – g‘altak g‘ildirak (yuza)lari oraliq masofasi, m d1 – kabel tashqi diametri, m d1 – g‘altak bo‘ynining diametri, m d2 – g‘altak g‘ildiragi diametri, m g‘altak raqami 5 dan 30 gacha bo‘lib, u detsimetrda o‘lchanadi. g‘altak raqami va o‘lchami jadval kabel g‘altagi yog‘och yoki metalli qilib tayyorlanadi. kabel uch qismi elipsimon g‘altak teshigidan tashqariga chiqarib metal varaqda qoplanadi. kabel g‘altakka to‘g‘ri qator bilan zich o‘raladi va g‘altak g‘ildiragiga mustahkamlanadi. kabelli g‘altak yogoch taxtalar bilan zich yoki oralatib o‘raladi. g‘ildirak ichida suv o‘tmas xaltachada kabel elektr sinov xujjatlari joylanadi. kabel qurilish uzunligi. kabel qurilish uzunligi davlat standarti yoki texnik shartda belgilanib, bir uzunlik birligidagi meyorlangan kabel uzunligi keltiriladi. kabel konstruktsiyasi, simning kesim yuzasi, kabel kuchlanishiga bog‘liq holda kabel qurilish uzunligi 200 dan 450 metrgacha, kichik o‘lchamlarining uzunligi 50 – 100 …

3 / 16

‘altakdagi qurilish uzunligi 900 – 1130 m dan kam bo‘lmasligi zarur. tunnel va kanallarda yotkaziladigan kabellar qurilish uzunligi 400 m dan kam bo‘lmasligi kerak. kafolat vaqti va kabel xizmat muddati. kabel kafolat vaqti – bu davr ichida kabel ishlab chiqaruvchi zavod kabelga belgilangan talabni bajarilishini ta’minlashi kerak. ushbu shart iste’molchi tomonidan kabel elitib berilishi, saqlanishi, yotkazilishi, montaji va ekspluatatsiya buzilmagan holatda bajariladi. kafolat vaqti kabel ekspluatatsiyasi boshlangandan hisoblanadi. kabel xizmat muddati deganda, uning ekspluatatsiya boshlanishidan chegaraviy holatga etgan kalendar davomat vaqti olinadi, ya’ni uni boshqa ekspluatatsiya qilish imkoniyati bo‘lmaydi. xizmat muddati kabel sotib olingandan boshlab hisoblanib, transportirovka, saqlash, yotkazish, montaj va ekspluatatsiya shartlari buzilmagan bo‘lishi kerak. kuchli kabel konstruktsiyasiga qarab uning kafolat vaqti va kabel xizmat muddati quyidagi 26.4-jadvalda keltirilgan. kafolat vaqti va kabel xizmat muddati jadvali muddat ko‘rinishi kabellar plastmassa izolyatsiyali gost 16442–80 moy shimdirilgan qog‘oz izolyatsiyali gost 810–73 oqmas tarkibli qog‘oz izolyatsiyali gost 18409–73 kafolat vaqti xizmat muddati …

4 / 16

el simlarining burilishi; v – shikastlangan kabel yotqazilgan trassa. ma’lumotlarni qo‘shimcha tarzda berilgan adabiyotlardan foydalangan holda mustaqil o‘zlashtiring image1.png image2.emf image3.emf g‘altak raqami g‘ildirak diametri mm bo‘yin diametri mm bo‘yin uzunligi mm o‘q diametri mm g‘altak massasi kg 5 500 200 230 35 18 6 600 200 250 35 25 8 800 450 230 50 40 10 1000 545 500 50 90 12 1220 650 500 70 120 14 1400 750 710 70 165 16 1600 1200 600 70 290 17 1700 900 750 80 325 18 1800 1120 900 80 485 20 2000 1220 1000 80 700 22 2200 1320 1000 100 950 25 2500 1500 1630 120 1470 30 3000 1800 1800 150 2700 2 1 3 a) t b) н с d issiqlik trassasi muftа металли қувурдан ўтказилган кабел 0,8 м v) /docprops/thumbnail.jpeg
