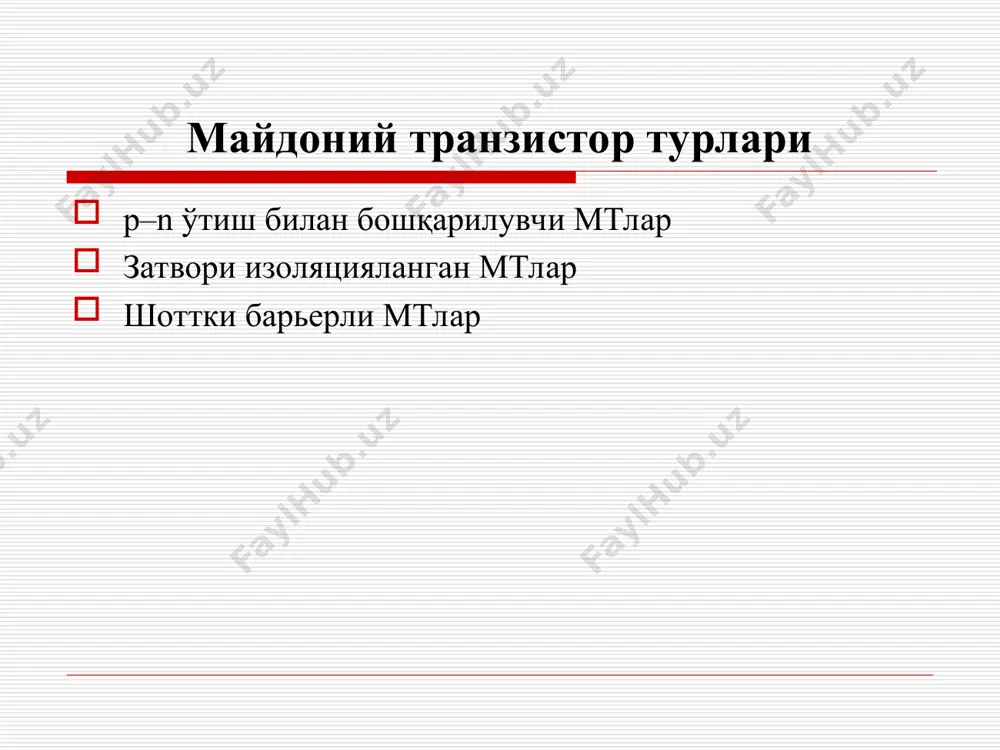

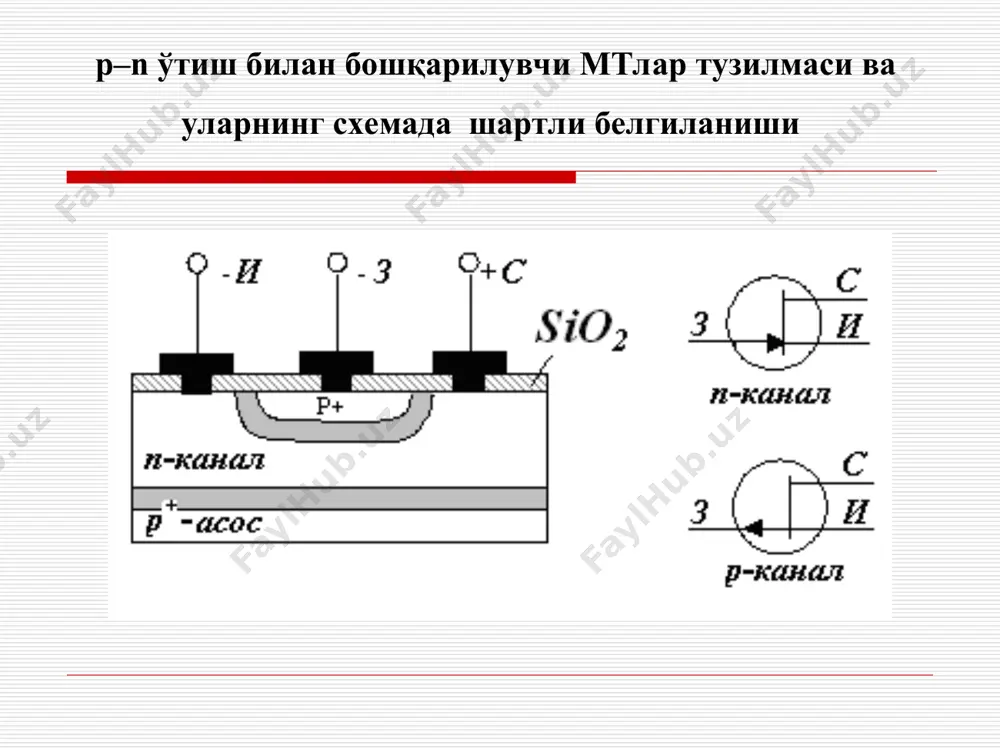

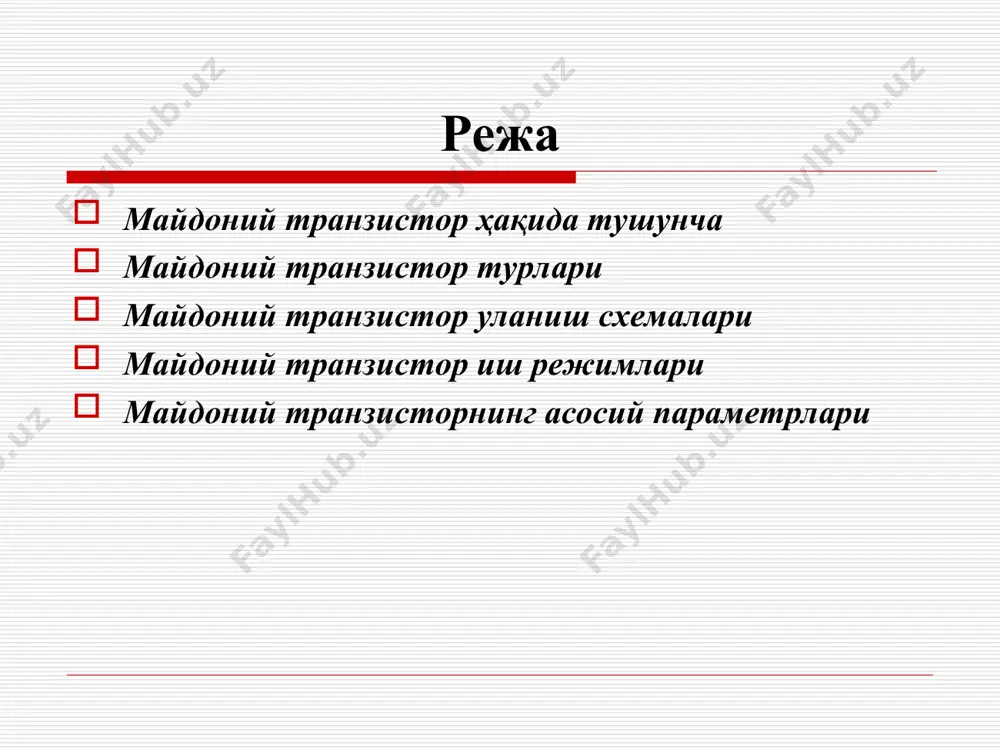

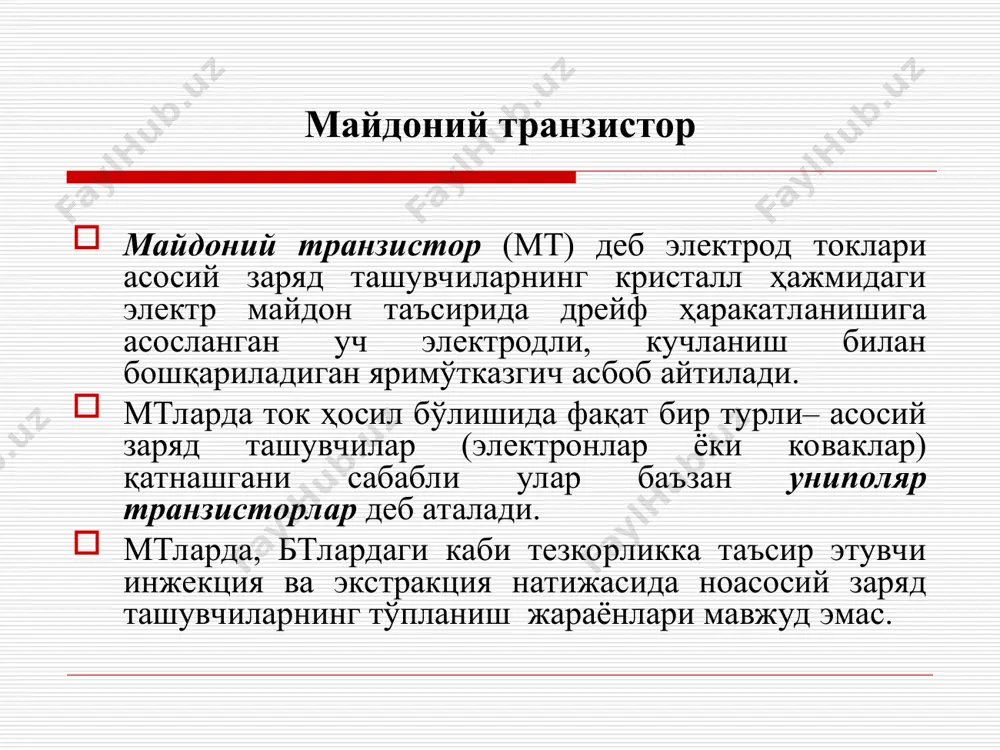

powerpoint presentation майдоний транзисторлар (мт) режа майдоний транзистор ҳақида тушунча майдоний транзистор турлари майдоний транзистор уланиш схемалари майдоний транзистор иш режимлари майдоний транзисторнинг асосий параметрлари майдоний транзистор майдоний транзистор (мт) деб электрод токлари асосий заряд ташувчиларнинг кристалл ҳажмидаги электр майдон таъсирида дрейф ҳаракатланишига асосланган уч электродли, кучланиш билан бошқариладиган яримўтказгич асбоб айтилади. мтларда ток ҳосил бўлишида фақат бир турли– асосий заряд ташувчилар (электронлар ёки коваклар) қатнашгани сабабли улар баъзан униполяр транзисторлар деб аталади. мтларда, бтлардаги каби тезкорликка таъсир этувчи инжекция ва экстракция натижасида ноасосий заряд ташувчиларнинг тўпланиш жараёнлари мавжуд эмас. майдоний транзистор турлари р–n ўтиш билан бошқарилувчи мтлар затвори изоляцияланган мтлар шоттки барьерли мтлар р–n ўтиш билан бошқарилувчи мтлар тузилмаси ва уларнинг схемада шартли белгиланиши мтнинг уланиш схемалари мтда электродлар учта бўлгани сабабли, уч хил уланиш схемалари мавжуд: умумий затвор (уз); умумий исток (уи); умумий сток (ус). бунда мт электродларидан бири схеманинг кириш ва чиқиш занжирлари учун умумий, унинг ўзгарувчан …

2 / 12

нг ортиши деярли тўхтайди. бу ҳолат бир вақтнинг ўзида затвордаги uзи кучланишининг ҳам ортиши билан тушунтирилади. бу вақтда канал тораяди ва ic токини камайишига олиб келади. натижада ic дрейфрли ўзгармайди. мт асосий параметрлари характеристика тигклиги uси = const бўлгандаги ; ички (дифференциал) қаршилик uзи = const бўлгандаги ; кучланиш бўйича кучайтириш коэффициенти iс = const бўлгандаги . кичик сигнал параметрлари ўзаро ифода билан боғланган. эътиборингиз учун рахмат . . тўй си зи u u + зи берк зи тўй си u u u - = . . . . . . тўй си си u u £ . . тўй си си u u ³ зи c u i s ¶ ¶ = c c и i i u r ¶ ¶ = зи c и u u ¶ ¶ = m i sr = m

3 / 12

4 / 12

5 / 12

Want to read more?

Download all 12 pages for free via Telegram.

Download full file

About "майдоний транзисторлар (мт)"

powerpoint presentation майдоний транзисторлар (мт) режа майдоний транзистор ҳақида тушунча майдоний транзистор турлари майдоний транзистор уланиш схемалари майдоний транзистор иш режимлари майдоний транзисторнинг асосий параметрлари майдоний транзистор майдоний транзистор (мт) деб электрод токлари асосий заряд ташувчиларнинг кристалл ҳажмидаги электр майдон таъсирида дрейф ҳаракатланишига асосланган уч электродли, кучланиш билан бошқариладиган яримўтказгич асбоб айтилади. мтларда ток ҳосил бўлишида фақат бир турли– асосий заряд ташувчилар (электронлар ёки коваклар) қатнашгани сабабли улар баъзан униполяр транзисторлар деб аталади. мтларда, бтлардаги каби тезкорликка таъсир этувчи инжекция ва экстракция натижасида ноасосий заряд ташувчиларнинг тўпланиш жараёнлари мавжуд эмас. майдоний тран...
