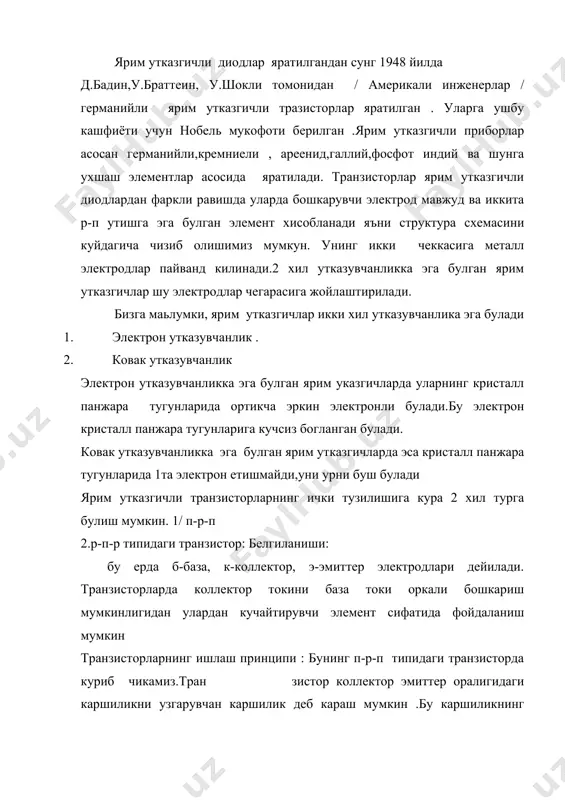

1403790194_47381.doc бикутбий транзисторлар режа: 1.бикутбий транзисторлар хакида тушунча. 2.транзисторларнинг ишлаш принципи. 3.транзисторларнинг асосий параметрлари. 4.уларнинг в.а.х.лари. ярим утказгичли диодлар яратилгандан сунг 1948 йилда д.бадин,у.браттеин, у.шокли томонидан / америкали инженерлар / германийли ярим утказгичли тразисторлар яратилган . уларга ушбу кашфиёти учун нобель мукофоти берилган .ярим утказгичли приборлар асосан германийли,кремниели , ареенид,галлий,фосфот индий ва шунга ухшаш элементлар асосида яратилади. транзисторлар ярим утказгичли диодлардан фаркли равишда уларда бошкарувчи электрод мавжуд ва иккита р-п утишга эга булган элемент хисобланади яъни структура схемасини куйдагича чизиб олишимиз мумкун. унинг икки чеккасига металл электродлар пайванд килинади.2 хил утказувчанликка эга булган ярим утказгичлар шу электродлар чегарасига жойлаштирилади. бизга маьлумки, ярим утказгичлар икки хил утказувчанлика эга булади 1. электрон утказувчанлик . 2. ковак утказувчанлик электрон утказувчанликка эга булган ярим указгичларда уларнинг кристалл панжара тугунларида ортикча эркин электронли булади.бу электрон кристалл панжара тугунларига кучсиз богланган булади. ковак утказувчанликка эга булган ярим утказгичларда эса кристалл панжара тугунларида 1та электрон етишмайди,уни урни …

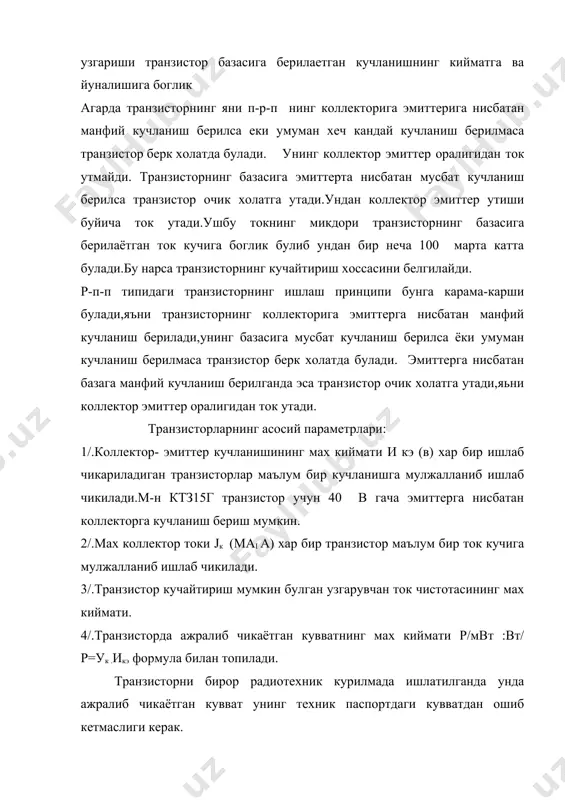

кучланиш берилса еки умуман хеч кандай кучланиш берилмаса транзистор берк холатда булади. унинг коллектор эмиттер оралигидан ток утмайди. транзисторнинг базасига эмиттерта нисбатан мусбат кучланиш берилса транзистор очик холатга утади.ундан коллектор эмиттер утиши буйича ток утади.ушбу токнинг микдори транзисторнинг базасига берилаётган ток кучига боглик булиб ундан бир неча 100 марта катта булади.бу нарса транзисторнинг кучайтириш хоссасини белгилайди. р-п-п типидаги транзисторнинг ишлаш принципи бунга карама-карши булади,яъни транзисторнинг коллекторига эмиттерга нисбатан манфий кучланиш берилади,унинг базасига мусбат кучланиш берилса ёки умуман кучланиш берилмаса транзистор берк холатда булади. эмиттерга нисбатан базага манфий кучланиш берилганда эса транзистор очик холатга утади,яьни коллектор эмиттер оралигидан ток утади. транзисторларнинг асосий параметрлари: 1/.коллектор- эмиттер кучланишининг мах киймати и кэ (в) хар бир ишлаб чикариладиган транзисторлар маълум бир кучланишга мулжалланиб ишлаб чикилади.м-н ктз15г транзистор учун 40 в гача эмиттерга нисбатан коллекторга кучланиш бериш мумкин. 2/.мах коллектор токи jк (маi а) хар бир транзистор маълум бир ток кучига мулжалланиб ишлаб чикилади. 3/.транзистор …

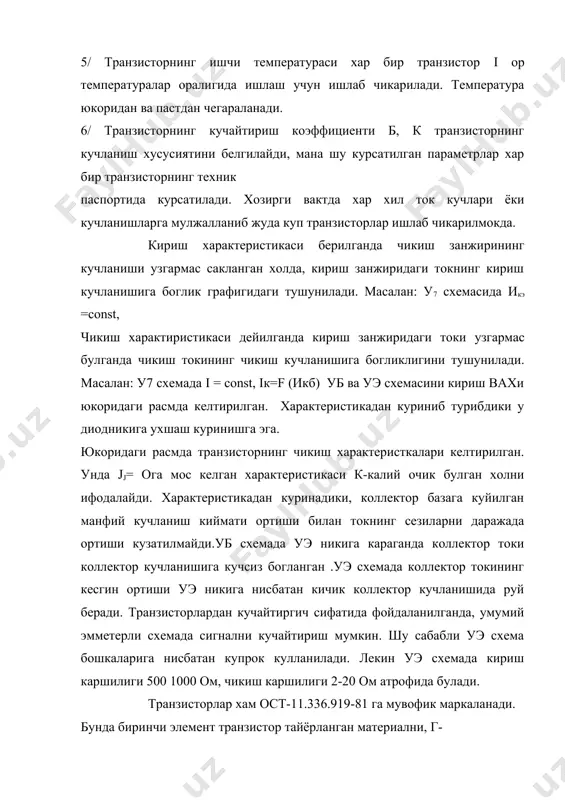

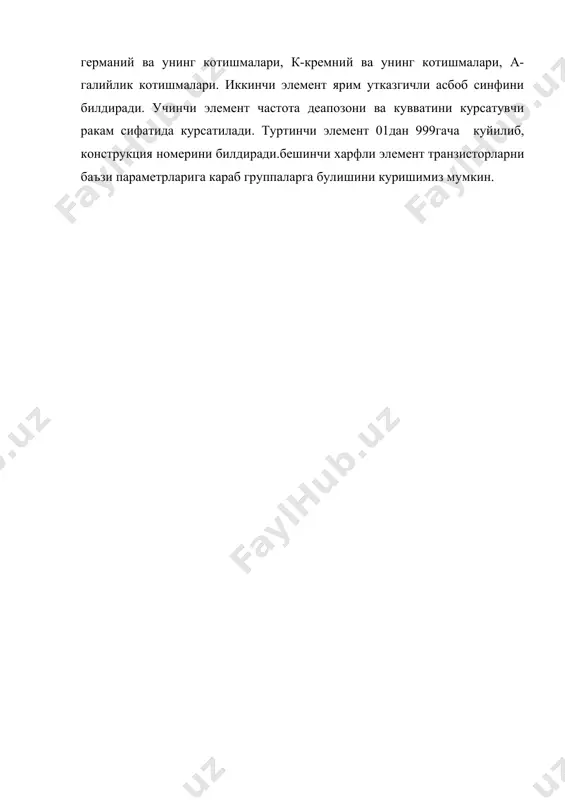

характеристикаси берилганда чикиш занжирининг кучланиши узгармас сакланган холда, кириш занжиридаги токнинг кириш кучланишига боглик графигидаги тушунилади. масалан: у7 схемасида икэ =const, чикиш характиристикаси дейилганда кириш занжиридаги токи узгармас булганда чикиш токининг чикиш кучланишига богликлигини тушунилади. масалан: у7 схемада i = const, iк=f (икб) уб ва уэ схемасини кириш вахи юкоридаги расмда келтирилган. характеристикадан куриниб турибдики у диодникига ухшаш куринишга эга. юкоридаги расмда транзисторнинг чикиш характеристкалари келтирилган. унда jj= oга мос келган характеристикаси к-калий очик булган холни ифодалайди. характеристикадан куринадики, коллектор базага куйилган манфий кучланиш киймати ортиши билан токнинг сезиларни даражада ортиши кузатилмайди.уб схемада уэ никига караганда коллектор токи коллектор кучланишига кучсиз богланган .уэ схемада коллектор токининг кесгин ортиши уэ никига нисбатан кичик коллектор кучланишида руй беради. транзисторлардан кучайтиргич сифатида фойдаланилганда, умумий эмметерли схемада сигнални кучайтириш мумкин. шу сабабли уэ схема бошкаларига нисбатан купрок кулланилади. лекин уэ схемада кириш каршилиги 500 1000 ом, чикиш каршилиги 2-20 ом атрофида булади. транзисторлар хам …
