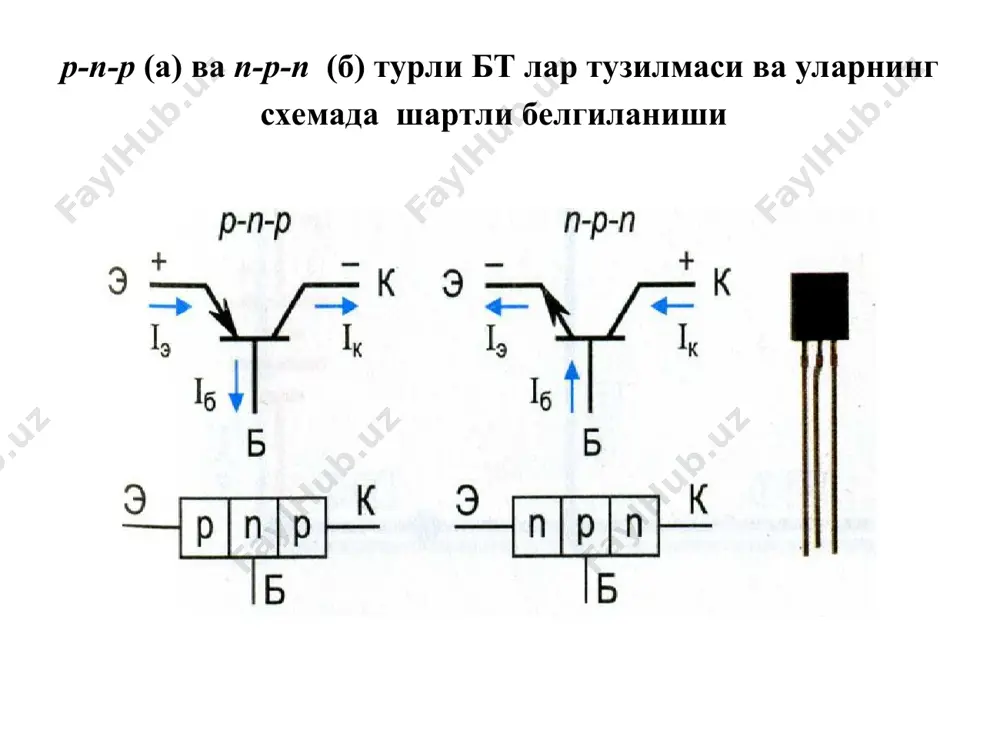

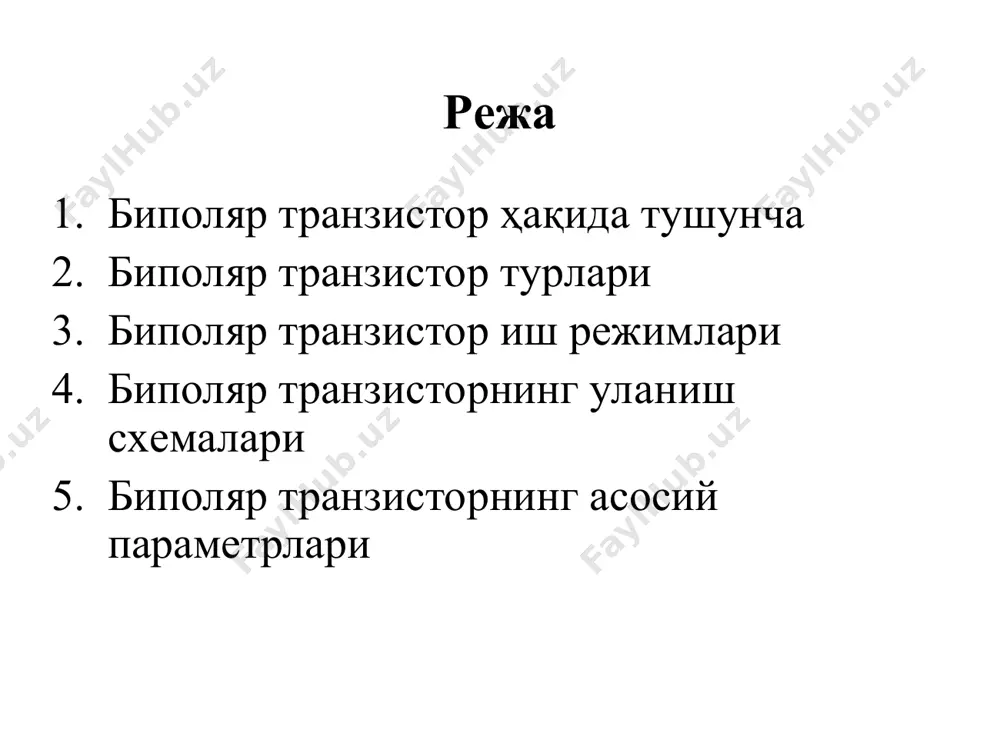

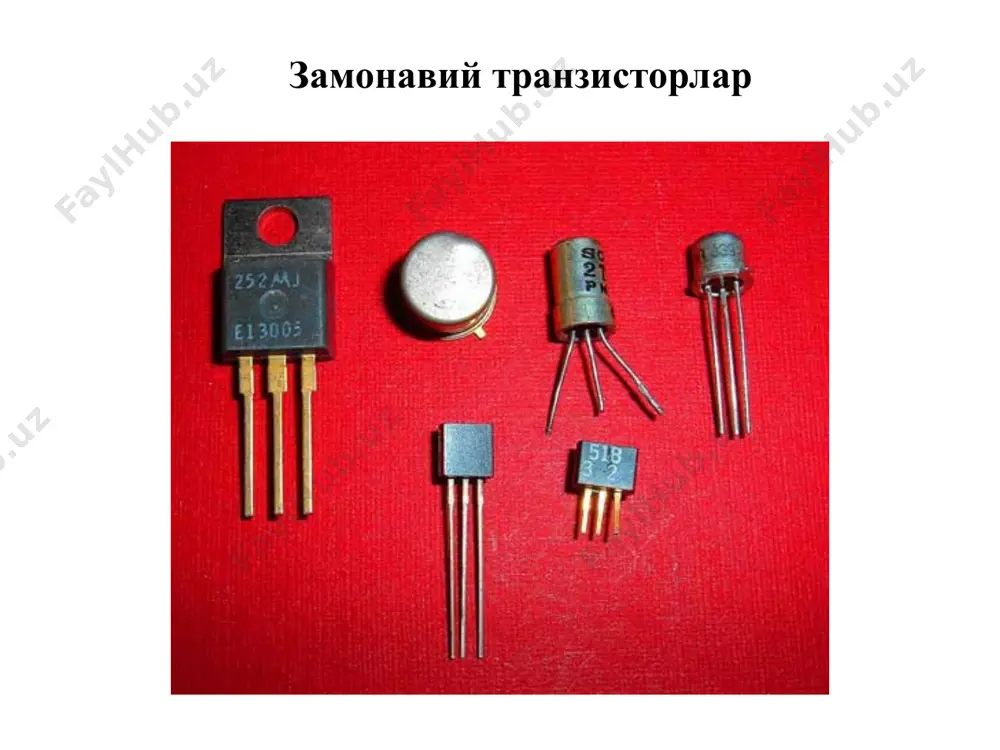

powerpoint presentation 5- маърузабиполяр транзисторлар ва уларнинг синфланиши режа биполяр транзистор ҳақида тушунча биполяр транзистор турлари биполяр транзистор иш режимлари биполяр транзисторнинг уланиш схемалари биполяр транзисторнинг асосий параметрлари биполяр транзистор таърифи биполяр транзистор (бт) деб ўзаро таъсирлашувчи иккита р-n ўтишдан ташкил топган ва сигналларни ток, кучланиш ёки қувват бўйича кучайтирувчи уч электродли яримўтказгич асбобга айтилади. бтда ток ҳосил бўлишида икки хил (биполяр) заряд ташувчилар – электронлар ва коваклар иштирок этади. р-n-р (а) ва n-р-n (б) турли бт лар тузилмаси ва уларнинг схемада шартли белгиланиши замонавий транзисторлар бт электродлари транзисторнинг кучли легирланган чекка соҳаси (n+-соҳа) эмиттер деб аталади ва у заряд ташувчиларни база деб аталувчи ўрта соҳага (р-соҳа) инжекциялайди. кейинги чекка соҳа (n-соҳа) коллектор деб аталади. у эмииттерга нисбатан кучсизроқ легирланган бўлиб, заряд ташувчиларни база соҳасидан экстракциялаш учун хизмат қилади. эмиттер ва база оралиғидаги ўтиш эмиттер ўтиш, коллектор ва база оралиғидаги ўтиш эса коллектор ўтиш деб аталади. бт ишчи режимлари ташқи …

2 / 22

л барьери пасаяди ва электронлар эмиттердан базага инжекцияланади. электронларнинг эмиттердан базага ҳамда ковакларнинг базадан эмиттерга инжекцияланиши ҳисобига эмиттер токи iэ ҳосил бўлади: бу ерда iэn, iэр – мос равишда электронлар ва коваклар инжекция токлари. эмиттер токининг iэр ташкил этувчиси коллектор орқали оқмайди ва шунинг учун фойдасиз ток ҳисобланади. iэр қийматини камайтириш учун базадаги акцептор киритмалар концентрацияси қиймати эмиттердаги донор киритмалар концентрациясига нисбатан икки тартиб кичик қилиб олинади. эмиттер токида электронларнинг инжекция токи iэn улушини инжекция коэффициенти деб аталувчи катталик ифодалайди. у эмиттер ишлаш самарадорлигини белгилаб, эмиттер токидаги фойдали ток улушини кўрсатади одатда =0,990-0,995 ни ташкил этади. базага инжекцияланган электронлар, базада коллектор томонга диффузияланиб кўгача етиб боради. сўнгра коллекторга экстракцияланади ва коллектор токи iкn ни ҳосил қилади. коллекторга ўтиш давомида инжекцияланган электронларнинг бир қисми база соҳадаги коваклар билан учрашиб рекомбинацияланади ва уларнинг концентрацияси камаяди. етишмовчи коваклар ташқи занжир орқали кириб (электр нейтраллик шарти бажарилиши учун), база токининг рекомбинацион такшил этувчиси iбрек …

3 / 22

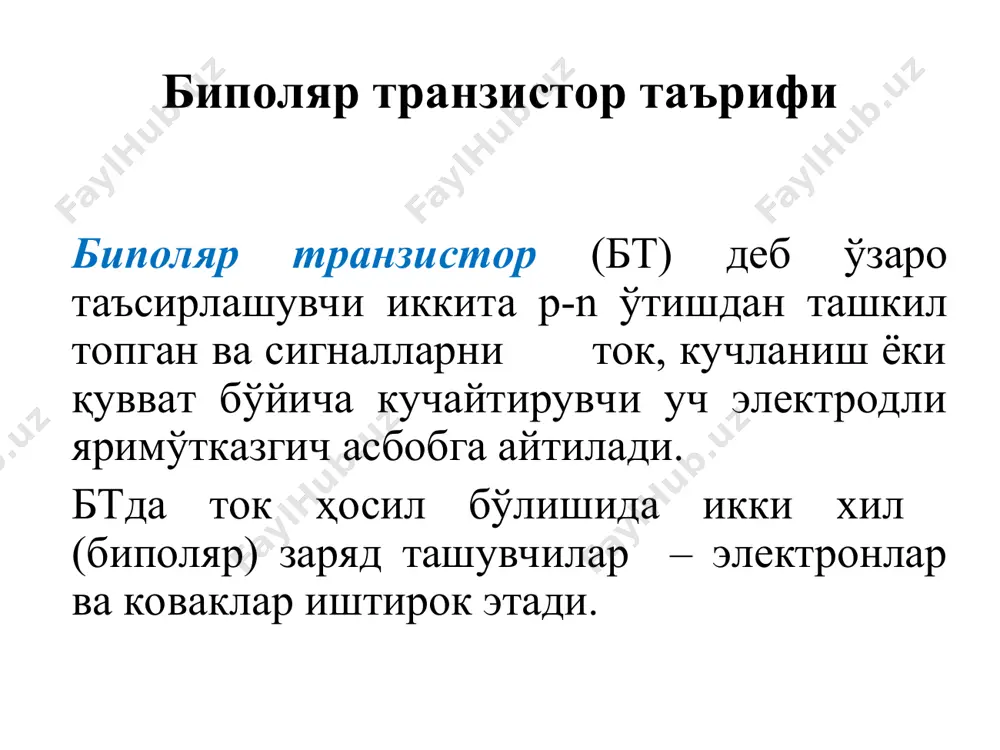

нинг учун бт ток билан боршқарилувчи асбоб дейилади. бтда бажарилган кучайтиргичнинг асосий параметрлари кириш қаршилиги: [ом] ; чиқиш қаршилиги: [ом] ; ток бўйича кучайтириш коэффициенти: ; кучланиш бўйича кучайтириш коэффициенти: ; қувват бўйича кучайтириш коэффициенти: . биполяр транзисторларнинг h- катталиклари коллектор ўтишини қизиб кетмаслиги учун ундан чиқаётган қувват бирор бир максимал қийматдан ошиб кетмаслиги керак. pк = iкuкэ  pк.max агар коллектор ва эмиттер орасида жуда катта кучланиш берилса коллектор ўтишида электр тешилиши рўй беради. шунинг учун транзисторларнинг коллектор кучланиши рухсат этилганидан кичик бўлиши керак. uкэ  uкэ.max бундай чекланиш коллектор токи бўйича ҳам мавжу iк  iк.max агар коллектор токи ошиб кетса эмиттер ўтиши қизиб кетади. юқоридаги учта чекланган эгри чизиқлар билан чегараланган қисм транзисторлар тавсифномасида ишчи қисм дейилади. uкэ=const (uкэ=0) iб=const (iб=0); uкэ= const (uкэ=0) iб = const (iб=0) – биполяр транзисторнинг кириш қаршилиги; – кучланиш бўйича ички қайта боғланиш коэффициенти - ток узатиш коэффициенти; – транзисторнинг ички …
