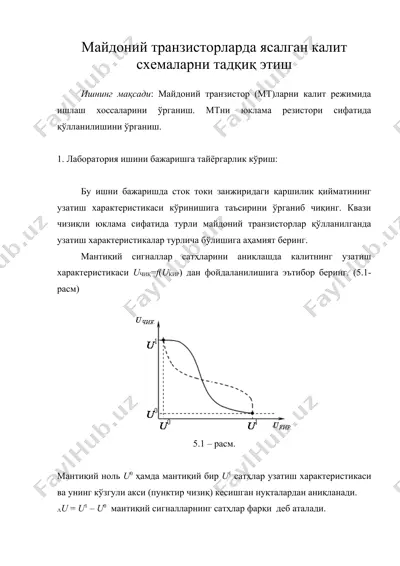

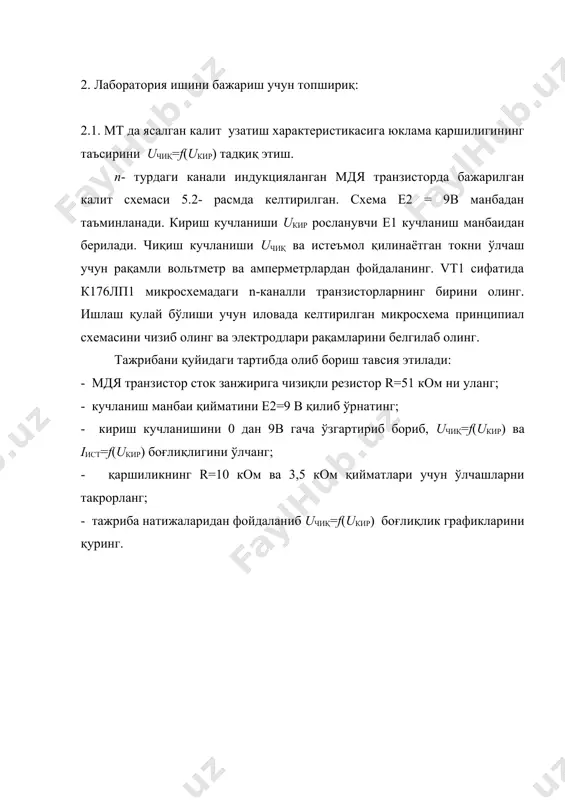

1403854420_47679.doc ( ) 1 0 2 1 p p p ўрт + = м ист е i p 1 , 0 1 , 0 = майдоний транзисторларда ясалган калит схемаларни тадқиқ этиш ишнинг мақсади: майдоний транзистор (мт)ларни калит режимида ишлаш хоссаларини ўрганиш. мтни юклама резистори сифатида қўлланилишини ўрганиш. 1. лаборатория ишини бажаришга тайёргарлик кўриш: бу ишни бажаришда сток токи занжиридаги қаршилик қийматининг узатиш характеристикаси кўринишига таъсирини ўрганиб чиқинг. квази чизиқли юклама сифатида турли майдоний транзисторлар қўлланилганда узатиш характеристикалар турлича бўлишига аҳамият беринг. мантиқий сигналлар сатҳларини аниқлашда калитнинг узатиш характеристикаси uчиқ=f(uкир) дан фойдаланилишига эътибор беринг. (5.1- расм) 5.1 – расм. мантиқий ноль u0 ҳамда мантиқий бир u1 сатҳлар узатиш характеристикаси ва унинг кўзгули акси (пунктир чизиқ) кесишган нуқталардан аниқланади. λu = u1 – u0 мантиқий сигналларнинг сатҳлар фарқи деб аталади. 2. лаборатория ишини бажариш учун топшириқ: 2.1. мт да ясалган калит узатиш характеристикасига юклама қаршилигининг таъсирини uчиқ=f(uкир) тадқиқ этиш. n- турдаги …

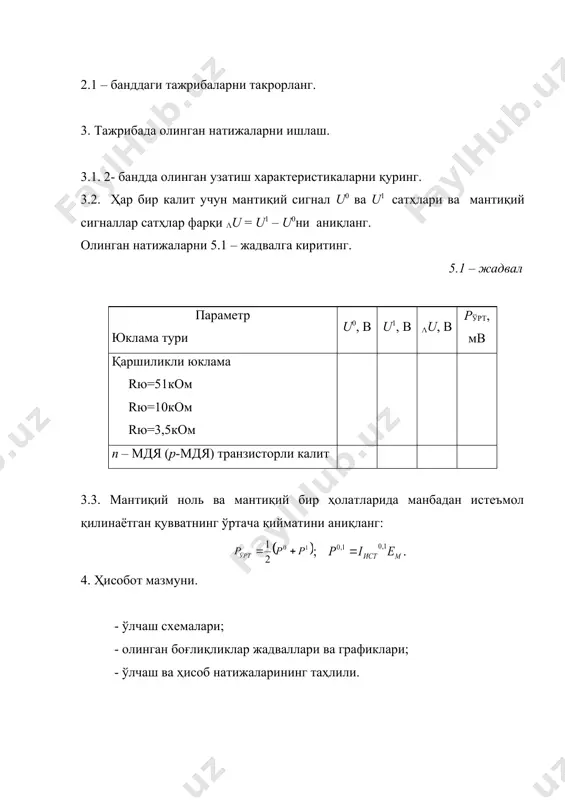

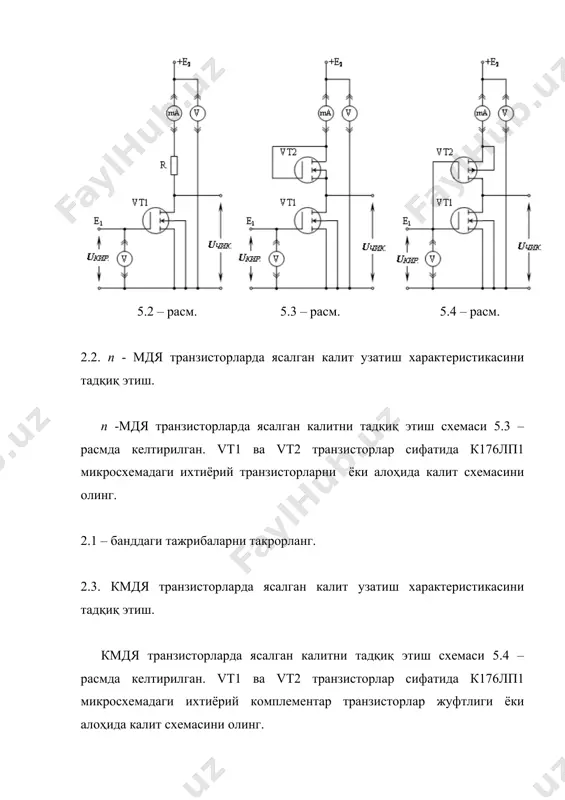

кир) боғлиқлик графикларини қуринг. 5.2 – расм. 5.3 – расм. 5.4 – расм. 2.2. n - мдя транзисторларда ясалган калит узатиш характеристикасини тадқиқ этиш. n -мдя транзисторларда ясалган калитни тадқиқ этиш схемаси 5.3 – расмда келтирилган. vт1 ва vт2 транзисторлар сифатида к176лп1 микросхемадаги ихтиёрий транзисторларни ёки алоҳида калит схемасини олинг. 2.1 – банддаги тажрибаларни такрорланг. 2.3. кмдя транзисторларда ясалган калит узатиш характеристикасини тадқиқ этиш. кмдя транзисторларда ясалган калитни тадқиқ этиш схемаси 5.4 – расмда келтирилган. vт1 ва vт2 транзисторлар сифатида к176лп1 микросхемадаги ихтиёрий комплементар транзисторлар жуфтлиги ёки алоҳида калит схемасини олинг. 2.1 – банддаги тажрибаларни такрорланг. 3. тажрибада олинган натижаларни ишлаш. 3.1. 2- бандда олинган узатиш характеристикаларни қуринг. 3.2. ҳар бир калит учун мантиқий сигнал u0 ва u1 сатҳлари ва мантиқий сигналлар сатҳлар фарқи λu = u1 – u0ни аниқланг. олинган натижаларни 5.1 – жадвалга киритинг. 5.1 – жадвал параметр юклама тури u0, в u1, в λu, в pўрт, мв …
