транзистор – транзистор мантиқ интеграл схемасини тадқиқ этиш

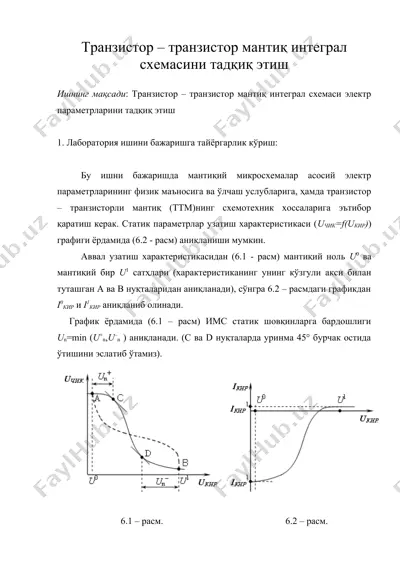

1403871229_48162.doc ( ) кеч кеч кеч ўрт t t t 0 , 1 1 , 0 . 2 1 + = ( ) 1 0 2 1 p p p ўрт + = ўрт кеч ўрт узатиш p t a . = транзистор – транзистор мантиқ интеграл схемасини тадқиқ этиш ишнинг мақсади: транзистор – транзистор мантиқ интеграл схемаси электр параметрларини тадқиқ этиш 1. лаборатория ишини бажаришга тайёргарлик кўриш: бу ишни бажаришда мантиқий микросхемалар асосий электр параметрларининг физик маъносига ва ўлчаш услубларига, ҳамда транзистор – транзисторли мантиқ (ттм)нинг схемотехник хоссаларига эътибор қаратиш керак. статик параметрлар узатиш характеристикаси (uчик=f(uкир)) графиги ёрдамида (6.2 - расм) аниқланиши мумкин. аввал узатиш характеристикасидан (6.1 - расм) мантиқий ноль u0 ва мантиқий бир u1 сатҳлари (характеристиканинг унинг …
