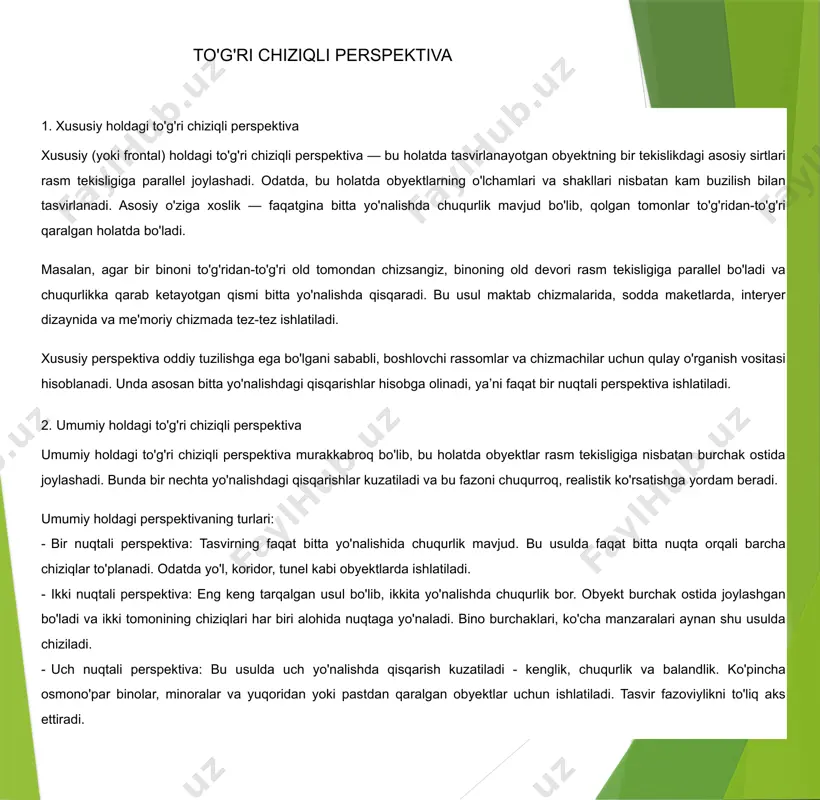

презентация powerpoint to’g’ri chiziq perspektivasi mirsodiqov ibrohim to'g'ri chiziqli perspektiva 1. xususiy holdagi to'g'ri chiziqli perspektiva xususiy (yoki frontal) holdagi to'g'ri chiziqli perspektiva — bu holatda tasvirlanayotgan obyektning bir tekislikdagi asosiy sirtlari rasm tekisligiga parallel joylashadi. odatda, bu holatda obyektlarning o'lchamlari va shakllari nisbatan kam buzilish bilan tasvirlanadi. asosiy o'ziga xoslik — faqatgina bitta yo'nalishda chuqurlik mavjud bo'lib, qolgan tomonlar to'g'ridan-to'g'ri qaralgan holatda bo'ladi. masalan, agar bir binoni to'g'ridan-to'g'ri old tomondan chizsangiz, binoning old devori rasm tekisligiga parallel bo'ladi va chuqurlikka qarab ketayotgan qismi bitta yo'nalishda qisqaradi. bu usul maktab chizmalarida, sodda maketlarda, interyer dizaynida va me'moriy chizmada tez-tez ishlatiladi. xususiy perspektiva oddiy tuzilishga ega bo'lgani sababli, boshlovchi rassomlar va chizmachilar uchun qulay o'rganish vositasi hisoblanadi. unda asosan bitta yo'nalishdagi qisqarishlar hisobga olinadi, ya’ni faqat bir nuqtali perspektiva ishlatiladi. 2. umumiy holdagi to'g'ri chiziqli perspektiva umumiy holdagi to'g'ri chiziqli perspektiva murakkabroq bo'lib, bu holatda obyektlar rasm tekisligiga nisbatan burchak ostida …

2 / 14

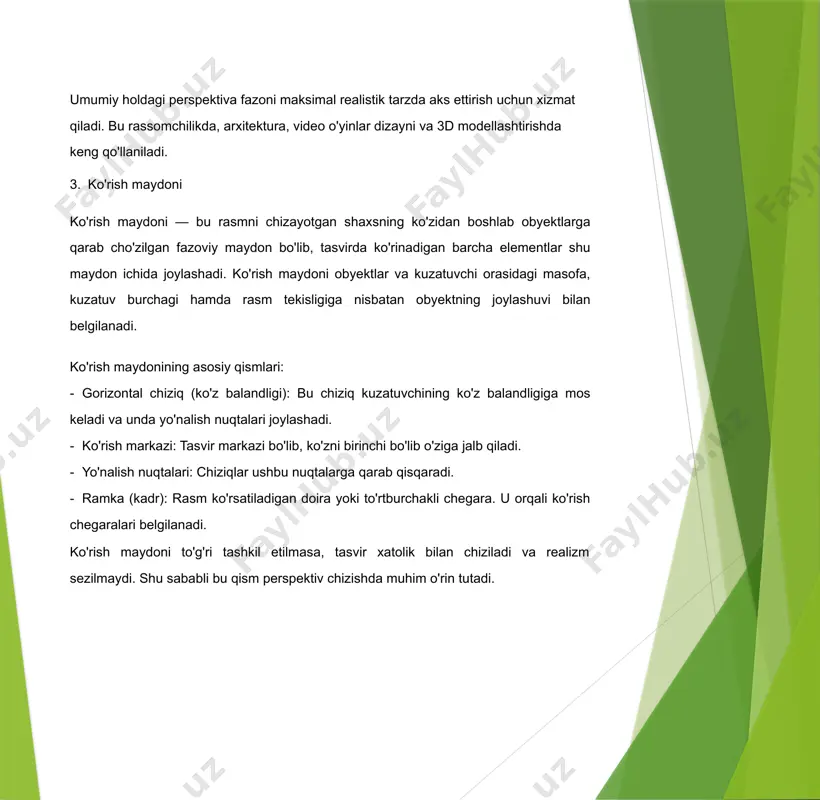

, chuqurlik va balandlik. ko'pincha osmono'par binolar, minoralar va yuqoridan yoki pastdan qaralgan obyektlar uchun ishlatiladi. tasvir fazoviylikni to'liq aks ettiradi. umumiy holdagi perspektiva fazoni maksimal realistik tarzda aks ettirish uchun xizmat qiladi. bu rassomchilikda, arxitektura, video o'yinlar dizayni va 3d modellashtirishda keng qo'llaniladi. 3. ko'rish maydoni ko'rish maydoni — bu rasmni chizayotgan shaxsning ko'zidan boshlab obyektlarga qarab cho'zilgan fazoviy maydon bo'lib, tasvirda ko'rinadigan barcha elementlar shu maydon ichida joylashadi. ko'rish maydoni obyektlar va kuzatuvchi orasidagi masofa, kuzatuv burchagi hamda rasm tekisligiga nisbatan obyektning joylashuvi bilan belgilanadi. ko'rish maydonining asosiy qismlari: - gorizontal chiziq (ko'z balandligi): bu chiziq kuzatuvchining ko'z balandligiga mos keladi va unda yo'nalish nuqtalari joylashadi. - ko'rish markazi: tasvir markazi bo'lib, ko'zni birinchi bo'lib o'ziga jalb qiladi. - yo'nalish nuqtalari: chiziqlar ushbu nuqtalarga qarab qisqaradi. - ramka (kadr): rasm ko'rsatiladigan doira yoki to'rtburchakli chegara. u orqali ko'rish chegaralari belgilanadi. ko'rish maydoni to'g'ri tashkil etilmasa, tasvir xatolik bilan …

3 / 14

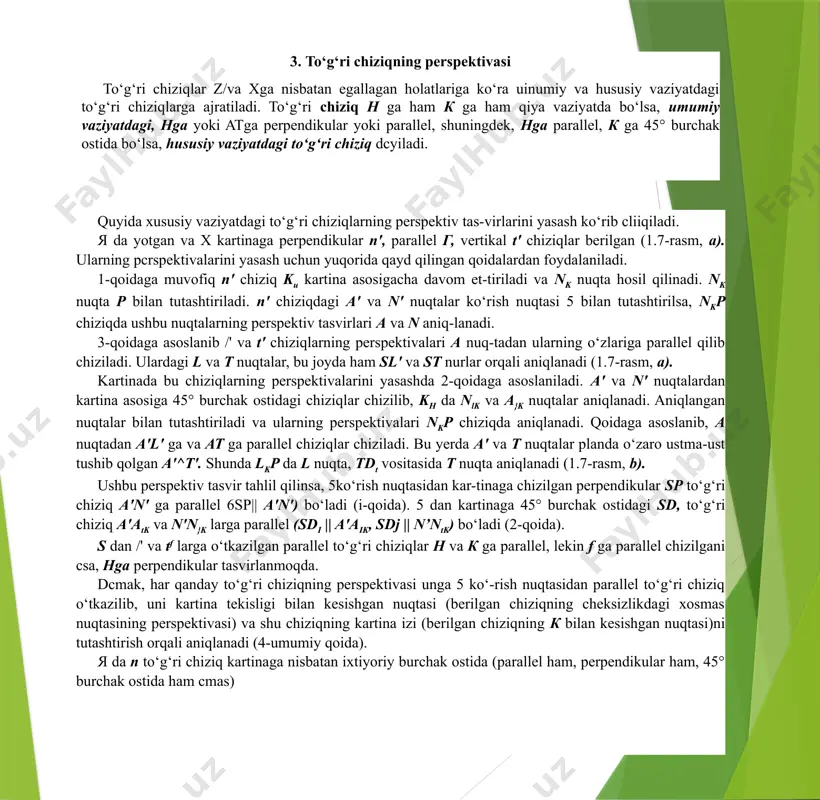

a muvofiq n' chiziq ku kartina asosigacha davom et-tiriladi va nk nuqta hosil qilinadi. nk nuqta p bilan tutashtiriladi. n' chiziqdagi a' va n' nuqtalar ko‘rish nuqtasi 5 bilan tutashtirilsa, nkp chiziqda ushbu nuqtalarning perspektiv tasvirlari a va n aniq-lanadi. 3-qoidaga asoslanib /' va t' chiziqlarning perspektivalari a nuq-tadan ularning o‘zlariga parallel qilib chiziladi. ulardagi l va t nuqtalar, bu joyda ham sl' va st nurlar orqali aniqlanadi (1.7-rasm, a). kartinada bu chiziqlarning perspektivalarini yasashda 2-qoidaga asoslaniladi. a' va n' nuqtalardan kartina asosiga 45° burchak ostidagi chiziqlar chizilib, kh da nlk va a}k nuqtalar aniqlanadi. aniqlangan nuqtalar bilan tutashtiriladi va ularning perspektivalari nkp chiziqda aniqlanadi. qoidaga asoslanib, a nuqtadan a'l' ga va at ga parallel chiziqlar chiziladi. bu yerda a' va t nuqtalar planda o‘zaro ustma-ust tushib qolgan a'^t'. shunda lkp da l nuqta, tdt vositasida t nuqta aniqlanadi (1.7-rasm, b). ushbu perspektiv tasvir tahlil qilinsa, 5ko‘rish nuqtasidan kar-tinaga chizilgan …

4 / 14

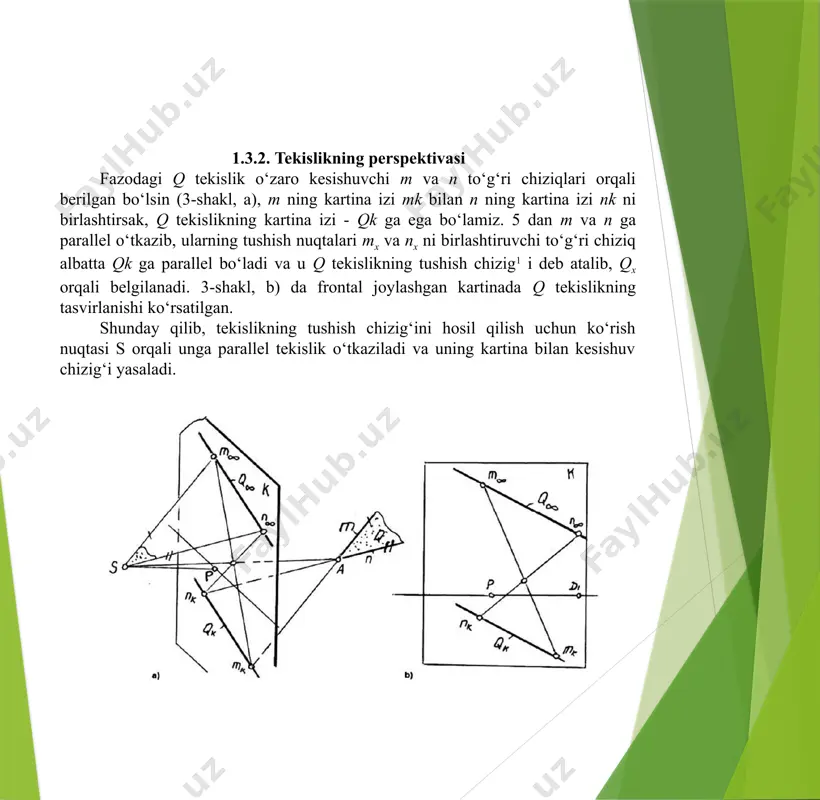

chiziqlari orqali berilgan bo‘lsin (3-shakl, a), m ning kartina izi mk bilan n ning kartina izi nk ni birlashtirsak, q tekislikning kartina izi - qk ga ega bo‘lamiz. 5 dan m va n ga parallel o‘tkazib, ularning tushish nuqtalari mx va nx ni birlashtiruvchi to‘g‘ri chiziq albatta qk ga parallel bo‘ladi va u q tekislikning tushish chizig1 i deb atalib, qx orqali belgilanadi. 3-shakl, b) da frontal joylashgan kartinada q tekislikning tasvirlanishi ko‘rsatilgan. shunday qilib, tekislikning tushish chizig‘ini hosil qilish uchun ko‘rish nuqtasi s orqali unga parallel tekislik o‘tkaziladi va uning kartina bilan kesishuv chizig‘i yasaladi. vertikal chiziq c7pni 5 nuqtada kesadi. 5va d, nuqtalar tutashtiriladi. shunda kubning ustki asosi ostki asosi kabi yasaladi. asosi h da bo'lgan kartinaga yon yoqlari bilan 45° burchak ostida joylashgan kubning perspektivasini yasash uchun: 1. kartinada a nuqta tanlab olinadi va u di va d2 lar bilan tutashtiriladi. kubning bitta qirrasi в nuqta bilan …

5 / 14

oyeksiyasi oldiga, kuzatuvchi tomonga olib o‘tiladi va u kh deb belgilanadi. p dan pastga vertikal chiziq chizib, unga distansion masofa (pd,) o‘lchab qo‘yiladi va u s' deb belgilanadi. s' dan kub yoqlariga parallel chiziqlar chizilib, ufq chizig‘ida ularning uchrashish nuqtalari perspektivasi pzva f2 aniqlanadi. kub qirralari davom ettirilib, kh da ak va bk nuqtalar belgilanadi va ular kartina asosiga y4| va bi tarzida olib o‘tiladi hamda, mos ravishda, fzva f2 lar bilan tutashtiriladi. £knuqtadan kartina asosiga perpendikular chizib, ek ni p bilan tutashtiriladi. natijada kvadratning perspektivasi hosil bo‘ladi. b, dan vertikal chiziqqa kubning haqiqiy balandligi a}b{ o‘lchab qo‘yilib, t, nuqta belgilanadi va u f{ bilan tutashtiriladi. chiziq в nuqtadan chiqarilgan vertikal chiziqni t nuqtada kesadi. hosil qilingan t 129 nuqta f, va f2 lar bilan tutashtiriladi. shunda kubning ustki asosi yasaladi (5.14-rasm). endi ko‘pyoqlarning perspektivasini qurishga oid masalalarni ko‘rib cliiqamiz. i-masala. kubning ab qirrasi bo‘yicha uning perspektivasi yasalsin (5.15-rasm, a). …
