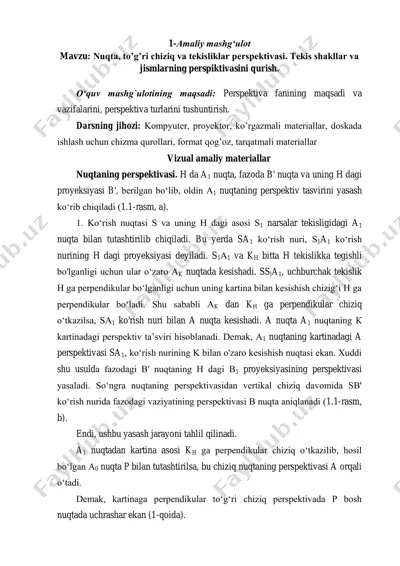

1-amaliy mashg‘ulot mavzu: nuqta, to’g’ri chiziq va tekisliklar perspektivasi. tekis shakllar va jismlarning perspiktivasini qurish. o‘quv mashg`ulotining maqsadi: perspektiva fanining maqsadi va vazifalarini, perspektiva turlarini tushuntirish. darsning jihozi: kompyuter, proyektor, ko’rgazmali materiallar, doskada ishlash uchun chizma qurollari, format qog’oz, tarqatmali materiallar vizual amaliy materiallar nuqtaning perspektivasi. h da a1 nuqta, fazoda b' nuqta va uning h dagi proyeksiyasi b', berilgan bo‘lib, oldin a1 nuqtaning perspektiv tasvirini yasash ko‘rib chiqiladi (1.1-rasm, a). 1. ko‘rish nuqtasi s va uning h dagi asosi s1 narsalar tekisligidagi a1 nuqta bilan tutashtirilib chiqiladi. bu yerda sa1 ko‘rish nuri, s1a1 ko‘rish nurining h dagi proyeksiyasi deyiladi. s1а1 va kh bitta h tekislikka tegishli bo'lganligi uchun ular o‘zaro ak nuqtada kesishadi. ssla1, uchburchak tekislik h ga perpendikular bo‘lganligi uchun uning kartina bilan kesishish chizig‘i h ga perpendikular bo‘ladi. shu sababli ak dan kh ga perpendikular chiziq o‘tkazilsa, sa1 ko'rish nuri bilan a nuqta kesishadi. a nuqta a1 …

2 / 10

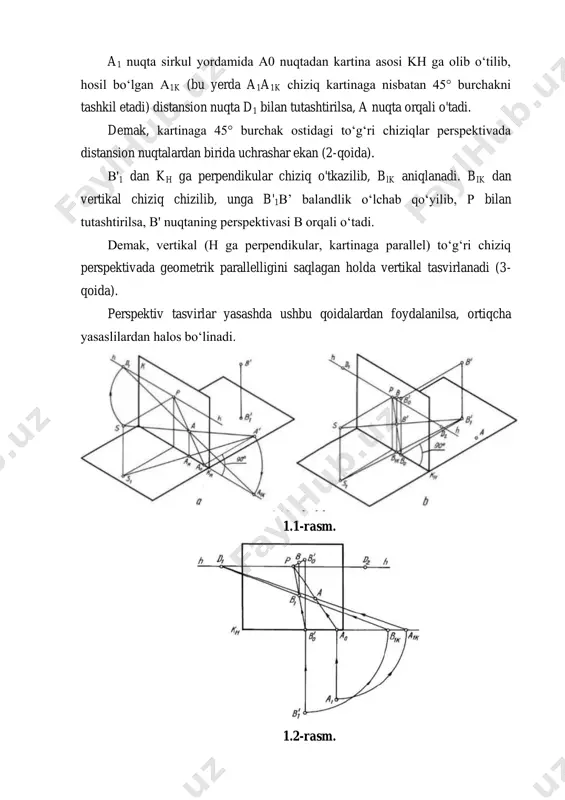

sion nuqta d1 bilan tutashtirilsa, a nuqta orqali o'tadi. demak, kartinaga 45° burchak ostidagi to‘g‘ri chiziqlar perspektivada distansion nuqtalardan birida uchrashar ekan (2-qoida). в'1 dan kh ga perpendikular chiziq o'tkazilib, blk aniqlanadi. bik dan vertikal chiziq chizilib, unga b'1b’ balandlik o‘lchab qo‘yilib, p bilan tutashtirilsa, b' nuqtaning perspektivasi в orqali o‘tadi. demak, vertikal (h ga perpendikular, kartinaga parallel) to‘g‘ri chiziq perspektivada geometrik parallelligini saqlagan holda vertikal tasvirlanadi (3- qoida). perspektiv tasvirlar yasashda ushbu qoidalardan foydalanilsa, ortiqcha yasaslilardan halos bo‘linadi. 1.1-rasm. 1.2-rasm. kartina epyurida (bundan keyin u faqat kartina deb yuritiladi) a nuqtaning perspektivasini yasash uchun a1 dan kartina asosi kh ga perpendikular chiziq chizilib, a0 aniqlanadi va u p bilan tutashtiriladi. a1a0 masofa kartina asosi kh ga olib o’tiladi yoki a1 dan kartina asosiga 45˚ burchak ostida chiziq chizlib, a1k topiladi va u nuqta d1 bilan tutashtiriladi. p va d1 nuqtalarga yo’nalgan to’g’ri chiziqlar o’zaro kesishib, a1 nuqtaning a perpektivasini …

3 / 10

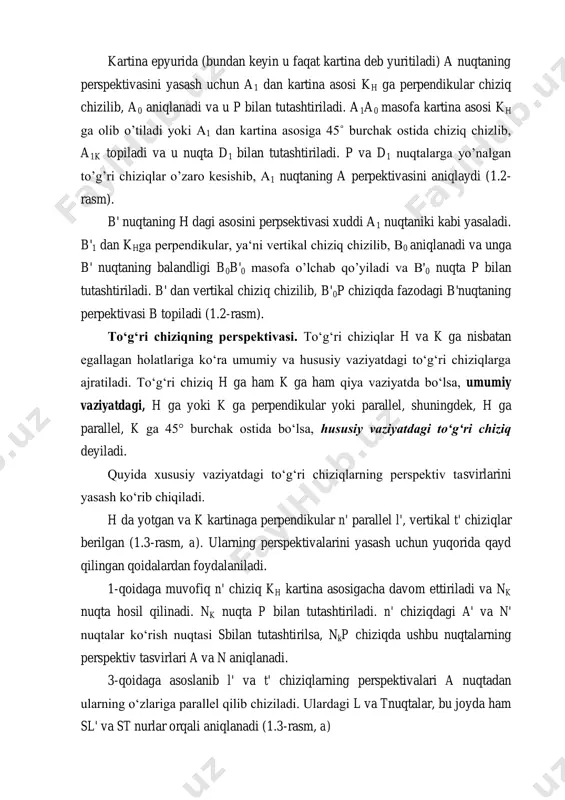

k kartinaga perpendikular n' parallel l', vertikal t' chiziqlar berilgan (1.3-rasm, a). ularning perspektivalarini yasash uchun yuqorida qayd qilingan qoidalardan foydalaniladi. 1-qoidaga muvofiq n' chiziq kh kartina asosigacha davom ettiriladi va nk nuqta hosil qilinadi. nk nuqta p bilan tutashtiriladi. n' chiziqdagi a' va n' nuqtalar ko‘rish nuqtasi sbilan tutashtirilsa, nkp chiziqda ushbu nuqtalarning perspektiv tasvirlari a va n aniqlanadi. 3-qoidaga asoslanib l' va t' chiziqlarning perspektivalari a nuqtadan ularning o‘zlariga parallel qilib chiziladi. ulardagi l va tnuqtalar, bu joyda ham sl' va st nurlar orqali aniqlanadi (1.3-rasm, a) kartinada bu chiziqlarning perspektivalarini yasashda 2-qoidaga asoslaniladi. a' va n' nuqtalardan kartina asosiga 45° burchak ostidagi chiziqlar chizilib, kh da n1k va a1k nuqtalar aniqlanadi. aniqlangan nuqtalar d1 bilan tutashtiriladi va ularning perspektivalari nkp chiziqda aniqlanadi. qoidaga asoslanib, a nuqtadan a'l' ga va a't' ga parallel chiziqlar chiziladi. bu yerda a' va t' nuqtalar planda o‘zaro ustma-ust tusliib qolgan a'=t'. shunda …

4 / 10

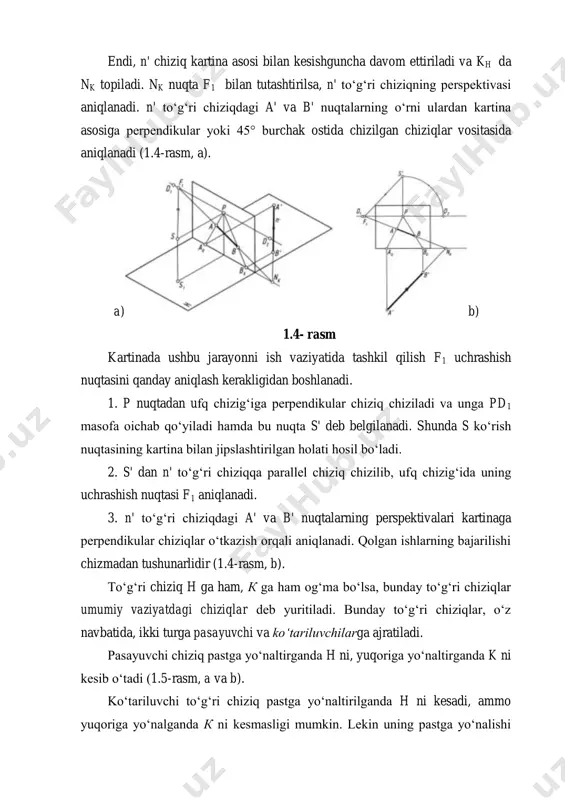

a nisbatan ixtiyoriy burchak ostida (parallel ham, рефепснки1аг ham, 45° burchak ostida ham emas) berilgan bo‘lsa, 4- qoidaga asoslanib s ko‘rish nuqtasidan unga parallel chizib, ufq chizig‘ida uchrashish nuqtasi, aytaylik, f, nuqta aniqlanadi. 1.3- rasm endi, n' chiziq kartina asosi bilan kesishguncha davom ettiriladi va kh da nk topiladi. nk nuqta f1 bilan tutashtirilsa, n' to‘g‘ri chiziqning perspektivasi aniqlanadi. n' to‘g‘ri chiziqdagi a' va b' nuqtalarning o‘rni ulardan kartina asosiga perpendikular yoki 45° burchak ostida chizilgan chiziqlar vositasida aniqlanadi (1.4-rasm, a). a) b) 1.4- rasm kartinada ushbu jarayonni ish vaziyatida tashkil qilish f1 uchrashish nuqtasini qanday aniqlash kerakligidan boshlanadi. 1. p nuqtadan ufq chizig‘iga perpendikular chiziq chiziladi va unga pd1 masofa oichab qo‘yiladi hamda bu nuqta s' deb belgilanadi. shunda s ko‘rish nuqtasining kartina bilan jipslashtirilgan holati hosil bo‘ladi. 2. s' dan n' to‘g‘ri chiziqqa parallel chiziq chizilib, ufq chizig‘ida uning uchrashish nuqtasi f1 aniqlanadi. 3. n' to‘g‘ri chiziqdagi a' …

5 / 10

o‘zaro ustma-ust tushmagan uchta a, b va c nuqta (1.7-rasm, a), bitta a to‘g‘ri chiziq va unda yotmagan b nuqta (5-rasm, b), abc uchburchak (1.7-rasm, c), o‘zaro kesishuvchi ikkita a va b to‘g‘ri chiziq (1.7-rasm, d), o‘zaro parallel a va b to‘g‘ri chiziqlar (1.7-rasm, e), o‘zaro ufq chizig‘iga parallel a va b to‘g‘ri chiziqlar (1.7-rasm, f), vertikal vaziyatdagi o‘zaro parallel c va e to‘g‘ri chiziqlar (1.7-rasm, f), kartinaga 45° burchak ostida bo‘lgan o‘zaro parallel m va n to‘g‘ri chiziqlar (1.7-rasm, k), kartinaga qiya hga parallel t va l to‘g‘ri chiziqlar (1.1-rasm, l) orqali tasvirlanadi. 1.7-rasm xususiy hollarda t tekislik kartinaga ham, h ga ham perpendikular vaziyatda izlari orqali (1.7-rasm, n), kartinaga qiya, h ga perpendikular q tekislik izlari bilan (1.7-rasm, n), kartinaga ham, h ga ham qiya umumiy vaziyatdagi m tekislik izlari orqali (1.7-rasm, m), kartinaga perpendikular tekislik nk izi orqali (1.7-rasm, o), kartinaga parallel tekislik lh izi orqali (1.7- …
