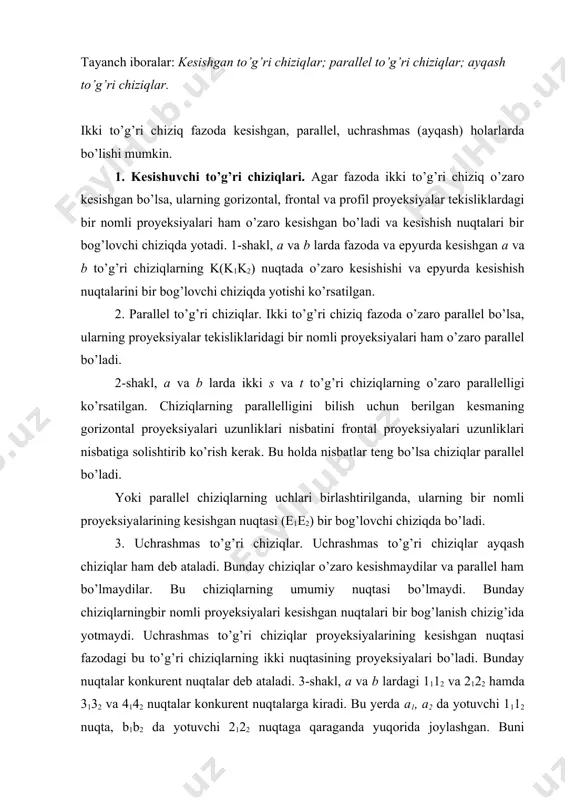

1452787853_63477.doc ikki to’g’ri chiziq reja: 1. kesishuvchi to’g’ri chiziqlari. 2. parallel to’g’ri chiziqlar. 3. uchrashmas to’g’ri chiziqlari. 4. to’g’ri chiziq kesmasini berilgan nisbatda bo’lish. tayanch iboralar: kesishgan to’g’ri chiziqlar; parallel to’g’ri chiziqlar; ayqash to’g’ri chiziqlar. ikki to’g’ri chiziq fazoda kesishgan, parallel, uchrashmas (ayqash) holarlarda bo’lishi mumkin. 1. kesishuvchi to’g’ri chiziqlari. agar fazoda ikki to’g’ri chiziq o’zaro kesishgan bo’lsa, ularning gorizontal, frontal va profil proyeksiyalar tekisliklardagi bir nomli proyeksiyalari ham o’zaro kesishgan bo’ladi va kesishish nuqtalari bir bog’lovchi chiziqda yotadi. 1-shakl, a va b larda fazoda va epyurda kesishgan a va b to’g’ri chiziqlarning k(k1k2) nuqtada o’zaro kesishishi va epyurda kesishish nuqtalarini bir bog’lovchi chiziqda yotishi ko’rsatilgan. 2. parallel to’g’ri chiziqlar. ikki to’g’ri chiziq fazoda o’zaro parallel bo’lsa, ularning proyeksiyalar tekisliklaridagi bir nomli proyeksiyalari ham o’zaro parallel bo’ladi. 2-shakl, a va b larda ikki s va t to’g’ri chiziqlarning o’zaro parallelligi ko’rsatilgan. chiziqlarning parallelligini bilish uchun berilgan kesmaning gorizontal proyeksiyalari uzunliklari …

ar deb ataladi. 3-shakl, a va b lardagi 1112 va 2122 hamda 3132 va 4142 nuqtalar konkurent nuqtalarga kiradi. bu yerda a1, a2 da yotuvchi 1112 nuqta, b1b2 da yotuvchi 2122 nuqtaga qaraganda yuqorida joylashgan. buni nuqtalarning frontal proyeksiyalar 12 va 22 lardan yaqqol ko’rish mumkin. shuning uchun 1112 nuqta ko’rinar, 2122 nuqta esa ko’rinmasdir. shuningdek, 4141 nuqta 3132 nuqtaga qaraganda kuzatuvchiga yaqin joylashgan. demak, 4142 nuqta ko’rinar, 3132 nuqta esa ko’rinmas bo’ladi. konkurent nuqtalar geometrik shakllarning epyurda ko’rinar va ko’rinmas qismlarini aniqlashga imkon beradi. 4. to’g’ri chiziq kesmasini berilgan nisbatda bo’lish. parallel preksiyalarning xosalariga muvofiq, to’g’ri chiziq kesmalarining nisbati ular proyeksiyalarining nisbatiga teng. shunga ko’ra, kesmani epyurda berilgan bo’lish uchun uning proyeksiyalarini shu nisbatda bo’lish kerak. ab kesmani bo’rilgan 2:3 nisbatda bo’lishni ko’rib chiqamiz (4-shakl). buning uchun kesma gorizontal proyeksiyasining a1 uchidan o’tkazilgan yordamchi chiziqda beshta (2+3) ixtiyoriy uzunlikda, lekin o’zaro teng kesma qo’yilgan. so’ngra, 5-nuqta d1 bilan tutashtiramiz …

kabi yasash bilan chiziqning frontal izini ham topsa bo’ladi
