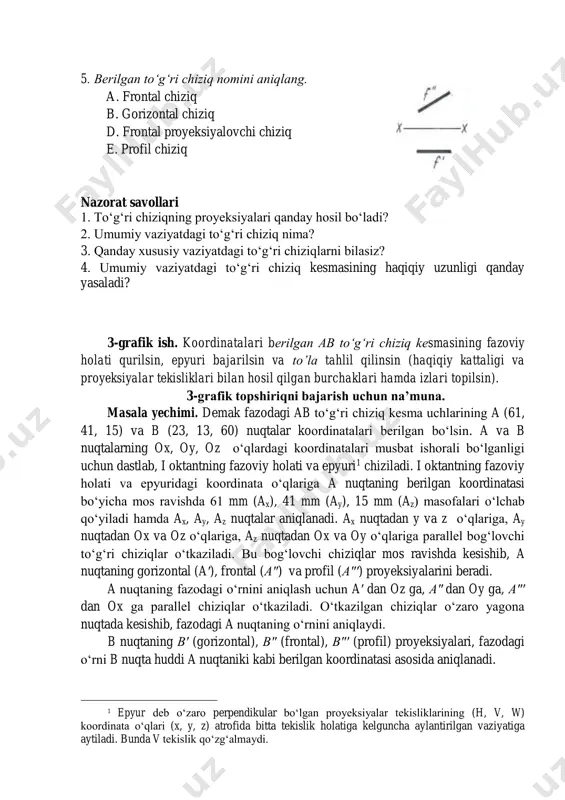

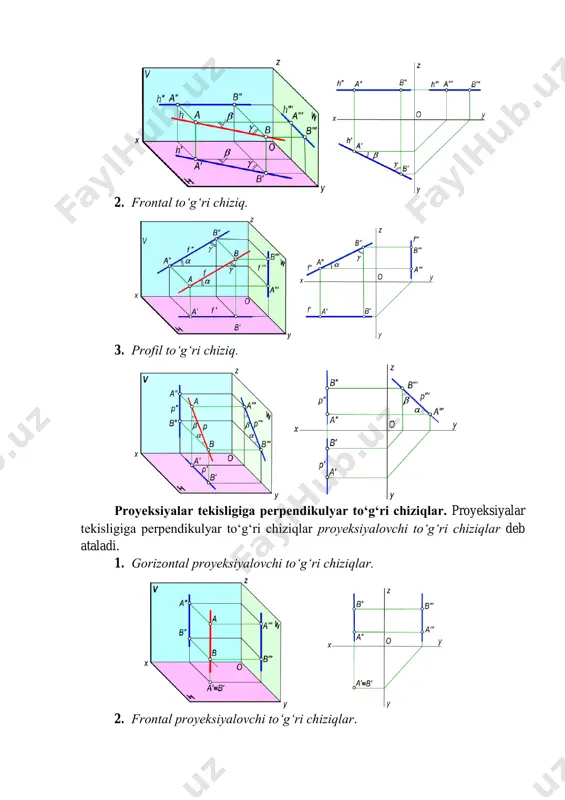

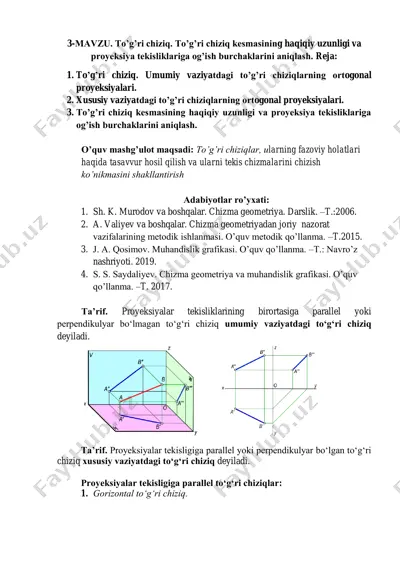

3-mavzu. to’g’ri chiziq. to’g’ri chiziq kesmasining haqiqiy uzunligi va proyeksiya tekisliklariga og’ish burchaklarini aniqlash. reja: 1. to’g’ri chiziq. umumiy vaziyatdagi to’g’ri chiziqlarning ortogonal proyeksiyalari. 2. xususiy vaziyatdagi to’g’ri chiziqlarning ortogonal proyeksiyalari. 3. to’g’ri chiziq kesmasining haqiqiy uzunligi va proyeksiya tekisliklariga og’ish burchaklarini aniqlash. o’quv mashg’ulot maqsadi: to’g’ri chiziqlar, ularning fazoviy holatlari haqida tasavvur hosil qilish va ularni tekis chizmalarini chizish ko’nikmasini shakllantirish adabiyotlar ro’yxati: 1. sh. k. murodov va boshqalar. chizma geometriya. darslik. –t.:2006. 2. a. valiyev va boshqalar. chizma geometriyadan joriy nazorat vazifalarining metodik ishlanmasi. o’quv metodik qo’llanma. –t.2015. 3. j. a. qosimov. muhandislik grafikasi. o’quv qo’llanma. –t.: navro’z nashriyoti. 2019. 4. s. s. saydaliyev. chizma geometriya va muhandislik grafikasi. o’quv qo’llanma. –t. 2017. ta’rif. proyeksiyalar tekisliklarining birortasiga parallel yoki perpendikulyar bo‘lmagan to‘g‘ri chiziq umumiy vaziyatdagi to‘g‘ri chiziq deyiladi. ta’rif. proyeksiyalar tekisligiga parallel yoki perpendikulyar bo‘lgan to‘g‘ri chiziq xususiy vaziyatdagi to‘g‘ri chiziq deyiladi. proyeksiyalar tekisligiga parallel to‘g‘ri chiziqlar: 1. …

2 / 7

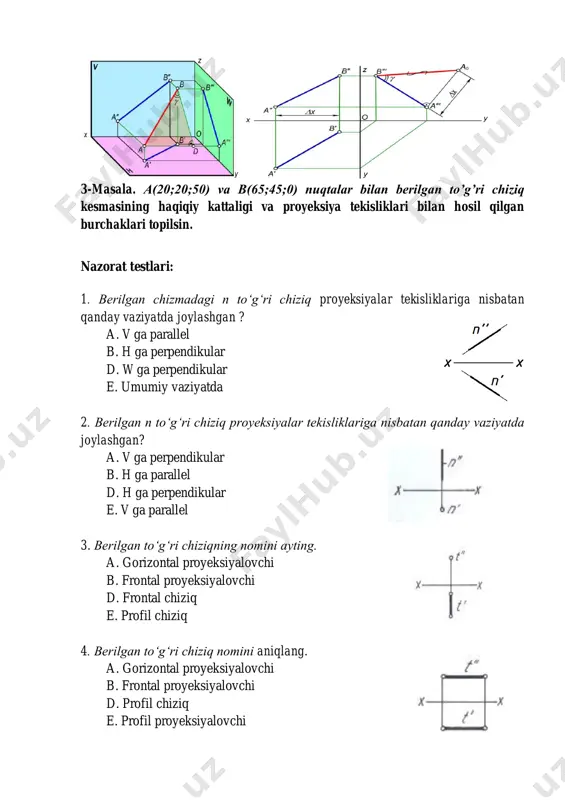

asalasi amaliyotda ko‘p uchraydi. ab to‘g‘ri chiziq kesmasi hamda uning h, v va w tekisliklardagi proyeksiyalari berilgan bo‘lsin. 3-masala. a(20;20;50) va b(65;45;0) nuqtalar bilan berilgan to’g’ri chiziq kesmasining haqiqiy kattaligi va proyeksiya tekisliklari bilan hosil qilgan burchaklari topilsin. nazorat testlari: 1. berilgan chizmadagi n to‘g‘ri chiziq proyeksiyalar tekisliklariga nisbatan qanday vaziyatda joylashgan ? a. v ga parallel b. h ga perpendikular d. w ga perpendikular e. umumiy vaziyatda 2. berilgan n to‘g‘ri chiziq proyeksiyalar tekisliklariga nisbatan qanday vaziyatda joylashgan? a. v ga perpendikular b. h ga parallel d. h ga perpendikular e. v ga parallel 3. berilgan to‘g‘ri chiziqning nomini ayting. a. gorizontal proyeksiyalovchi b. frontal proyeksiyalovchi d. frontal chiziq e. profil chiziq 4. berilgan to‘g‘ri chiziq nomini aniqlang. a. gorizontal proyeksiyalovchi b. frontal proyeksiyalovchi d. profil chiziq e. profil proyeksiyalovchi 5. berilgan to‘g‘ri chiziq nomini aniqlang. a. frontal chiziq b. gorizontal chiziq d. frontal proyeksiyalovchi chiziq e. profil chiziq …

3 / 7

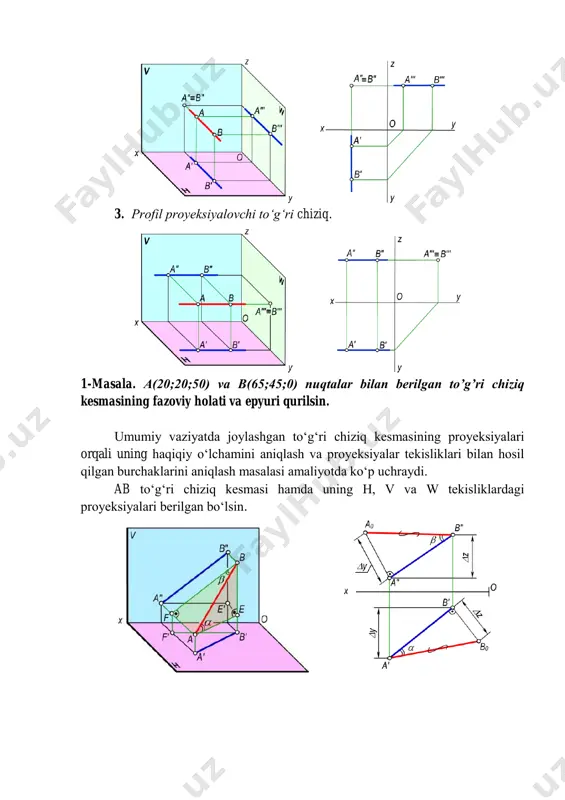

‘qlariga a nuqtaning berilgan koordinatasi bo‘yicha mos ravishda 61 mm (ax), 41 mm (ay), 15 mm (az) masofalari o‘lchab qo‘yiladi hamda ax, ay, az nuqtalar aniqlanadi. ax nuqtadan y va z o‘qlariga, ay nuqtadan ox va oz o‘qlariga, az nuqtadan ox va oy o‘qlariga parallel bog‘lovchi to‘g‘ri chiziqlar o‘tkaziladi. bu bog‘lovchi chiziqlar mos ravishda kesishib, a nuqtaning gorizontal (a′), frontal (a″) va profil (a″′) proyeksiyalarini beradi. a nuqtaning fazodagi o‘rnini aniqlash uchun a′ dan oz ga, a″ dan oy ga, a″′ dan ox ga parallel chiziqlar o‘tkaziladi. o‘tkazilgan chiziqlar o‘zaro yagona nuqtada kesishib, fazodagi a nuqtaning o‘rnini aniqlaydi. b nuqtaning b′ (gorizontal), b″ (frontal), b″′ (profil) proyeksiyalari, fazodagi o‘rni b nuqta huddi a nuqtaniki kabi berilgan koordinatasi asosida aniqlanadi. 1 epyur deb o‘zaro perpendikular bo‘lgan proyeksiyalar tekisliklarining (h, v, w) koordinata o‘qlari (x, y, z) atrofida bitta tekislik holatiga kelguncha aylantirilgan vaziyatiga aytiladi. bunda v tekislik qo‘zg‘almaydi. fazodagi a va …

4 / 7

‘ri chiziqlar chiqariladi va bu chiziqqa mos ravishda ∆z, ∆y va ∆x masofalar o‘lchab qo‘yiladi. natijada a0 yoki b0 nuqta (kesmaning qaysi uchidan unga perpendikular chiqarilsa shu nuqta nomi bilan unga nolli indeks qo‘yiladi) belgilanadi. belgilangan a0 yoki b0 nuqta kesmaning ikkinchi uchi (b', b'', b''' yoki a', a'', a''') bilan tutashtiriladi. bu tutashtirishdan hosil bo‘lgan b′a0, a″b0, a″′b0 kesmalar fazodagi ab kesmaning h, v, w proyeksiyalar tekisliklarida aniqlangan haqiqiy uzunligi bo‘ladi va ular o‘zaro teng bo‘lishi shart (qizil rangda). ab kesmaning proyeksiyalari va haqiqiy uzunliklari orasidagi α, β va γ burchaklar uning proyeksiyalar tekisliklari (h, v va w) bilan hosil qilgan burchaklarining haqiqiy kattaligi hisoblanadi. chizmaning fazoviy holatida proyeksiyalar tekisliklari shartli ravishda chegaralanadi. ish so‘ngida chizma taxt qilinadi, ya’ni chizma qog‘ozi hoshiyasi, asosiy yozuv o‘rni chiziladi va u belgilangan tartibda to‘ldiriladi. 3-grafik ish topshirig’i variantlari v a ri a n t № n u q ta koordinatalar v a …
