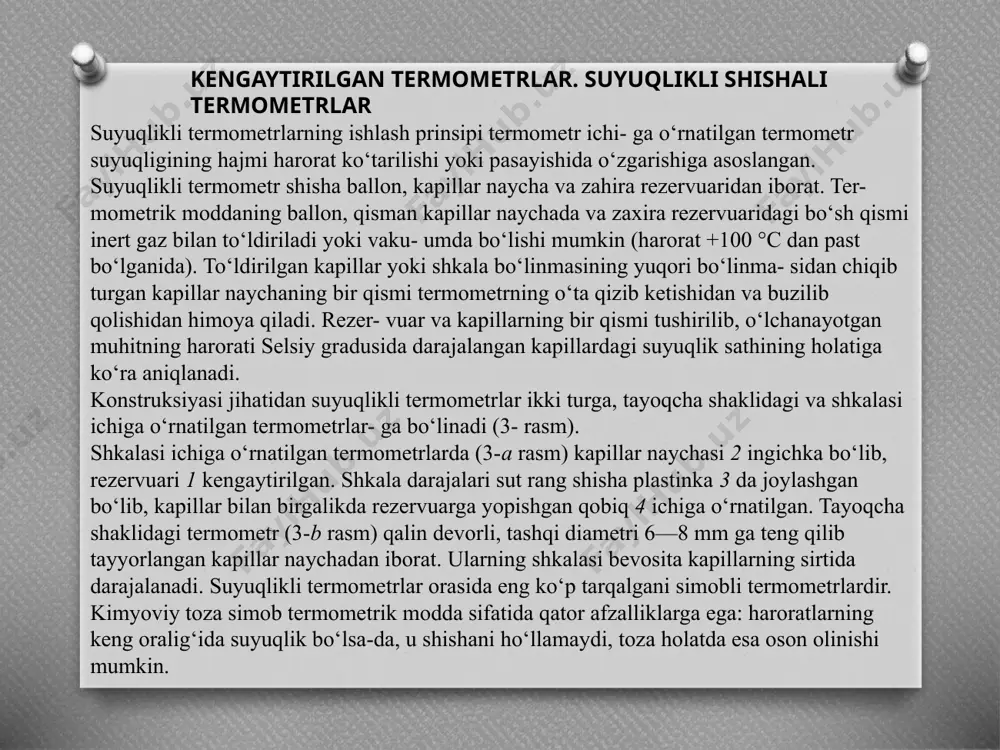

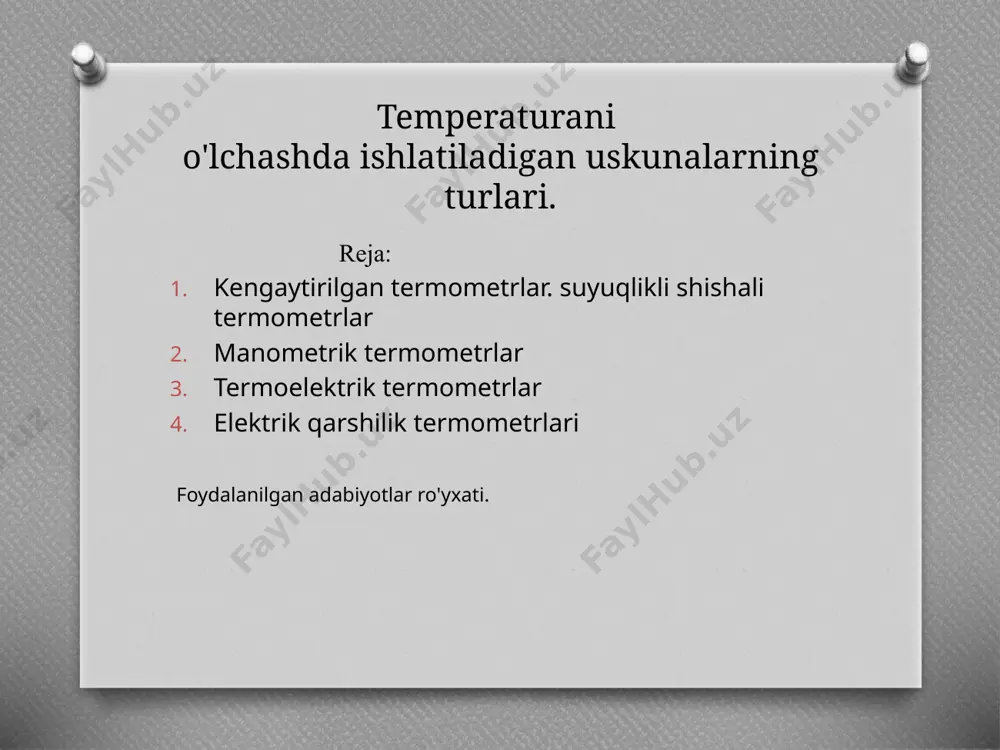

1705429247.pptx a = 4,28•10 -3 k -1 . mis oksidlanishi tufayli u 200 °c dan ortiq bo‘lmagan haro- ratlarni o‘lchashda qo‘llaniladi. misning kamchiligi uning solish- tirma qarshiligining kichikligidir: r=0,17•10 -7 w•m. /docprops/thumbnail.jpeg temperaturani o’lchashda ishlatiladigan uskunalarning turlari_x000b_ temperaturani o’lchashda ishlatiladigan uskunalarning turlari temperaturani o'lchashda ishlatiladigan uskunalarning turlari. reja: kengaytirilgan termometrlar. suyuqlikli shishali termometrlar manometrik termometrlar termoelektrik termometrlar elektrik qarshilik termometrlari foydalanilgan adabiyotlar ro'yxati. kengaytirilgan termometrlar. suyuqlikli shishali termometrlar suyuqlikli termometrlarning ishlash prinsipi termometr ichi- ga o‘rnatilgan termometr suyuqligining hajmi harorat ko‘tarilishi yoki pasayishida o‘zgarishiga asoslangan. suyuqlikli termometr shisha ballon, kapillar naycha va zahira rezervuaridan iborat. ter- mometrik moddaning ballon, qisman kapillar naychada va zaxira rezervuaridagi bo‘sh qismi inert gaz bilan to‘ldiriladi yoki vaku- umda bo‘lishi mumkin (harorat +100 °c dan past bo‘lganida). to‘ldirilgan kapillar yoki shkala bo‘linmasining yuqori bo‘linma- sidan chiqib turgan kapillar naychaning bir qismi termometrning o‘ta qizib ketishidan va buzilib qolishidan himoya qiladi. rezer- vuar va kapillarning bir …

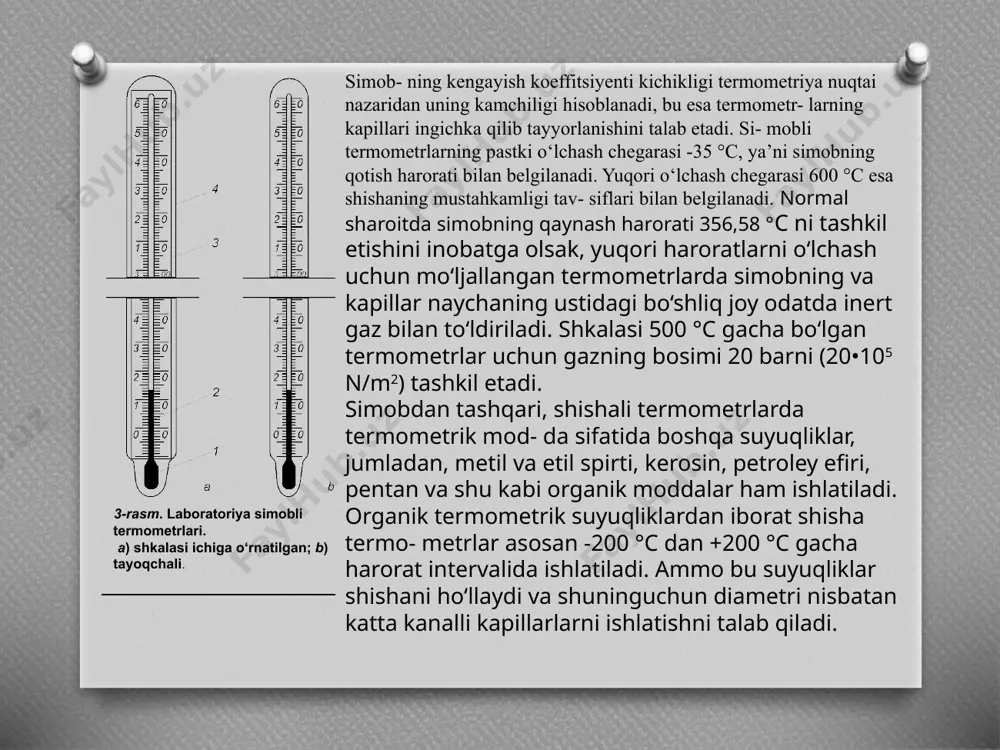

lib tayyorlangan kapillar naychadan iborat. ularning shkalasi bevosita kapillarning sirtida darajalanadi. suyuqlikli termometrlar orasida eng ko‘p tarqalgani simobli termometrlardir. kimyoviy toza simob termometrik modda sifatida qator afzalliklarga ega: haroratlarning keng oralig‘ida suyuqlik bo‘lsa-da, u shishani ho‘llamaydi, toza holatda esa oson olinishi mumkin. 3-rasm. laboratoriya simobli termometrlari. a) shkalasi ichiga o‘rnatilgan; b) tayoqchali. simob- ning kengayish koeffitsiyenti kichikligi termometriya nuqtai nazaridan uning kamchiligi hisoblanadi, bu esa termometr- larning kapillari ingichka qilib tayyorlanishini talab etadi. si- mobli termometrlarning pastki o‘lchash chegarasi -35 °c, ya’ni simobning qotish harorati bilan belgilanadi. yuqori o‘lchash chegarasi 600 °c esa shishaning mustahkamligi tav- siflari bilan belgilanadi. normal sharoitda simobning qaynash harorati 356,58 °c ni tashkil etishini inobatga olsak, yuqori haroratlarni o‘lchash uchun mo‘ljallangan termometrlarda simobning va kapillar naychaning ustidagi bo‘shliq joy odatda inert gaz bilan to‘ldiriladi. shkalasi 500 °c gacha bo‘lgan termometrlar uchun gazning bosimi 20 barni (20•105 n/m2) tashkil etadi. simobdan tashqari, shishali termometrlarda termometrik mod- …

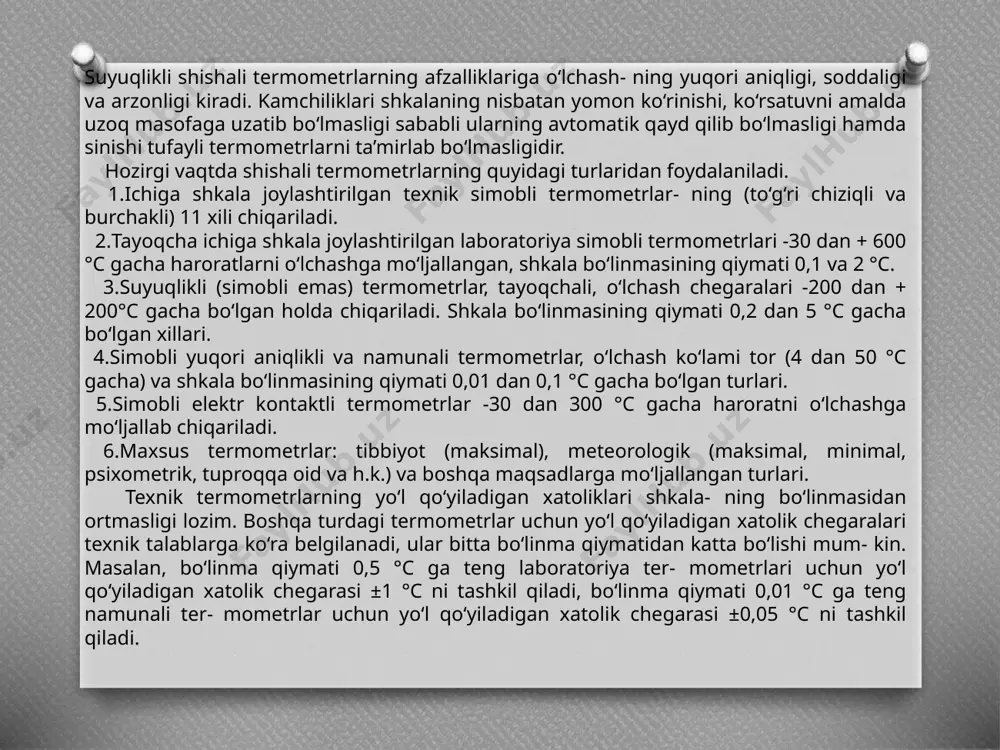

vaqtda shishali termometrlarning quyidagi turlaridan foydalaniladi. 1.ichiga shkala joylashtirilgan texnik simobli termometrlar- ning (to‘g‘ri chiziqli va burchakli) 11 xili chiqariladi. 2.tayoqcha ichiga shkala joylashtirilgan laboratoriya simobli termometrlari -30 dan + 600 °c gacha haroratlarni o‘lchashga mo‘ljallangan, shkala bo‘linmasining qiymati 0,1 va 2 °c. 3.suyuqlikli (simobli emas) termometrlar, tayoqchali, o‘lchash chegaralari -200 dan + 200°c gacha bo‘lgan holda chiqariladi. shkala bo‘linmasining qiymati 0,2 dan 5 °c gacha bo‘lgan xillari. 4.simobli yuqori aniqlikli va namunali termometrlar, o‘lchash ko‘lami tor (4 dan 50 °c gacha) va shkala bo‘linmasining qiymati 0,01 dan 0,1 °c gacha bo‘lgan turlari. 5.simobli elektr kontaktli termometrlar -30 dan 300 °c gacha haroratni o‘lchashga mo‘ljallab chiqariladi. 6.maxsus termometrlar: tibbiyot (maksimal), meteorologik (maksimal, minimal, psixometrik, tuproqqa oid va h.k.) va boshqa maqsadlarga mo‘ljallangan turlari. texnik termometrlarning yo‘l qo‘yiladigan xatoliklari shkala- ning bo‘linmasidan ortmasligi lozim. boshqa turdagi termometrlar uchun yo‘l qo‘yiladigan xatolik chegaralari texnik talablarga ko‘ra belgilanadi, ular bitta bo‘linma qiymatidan katta …

li, su- yuqlikli va kondensatsion (bug‘-suyuqlikli) termometrlarga bo‘linadi. bu asboblar suyuq va gazsimon muhitning — 200° dan + 600 °c gacha bo‘lgan haroratini o‘lchashga mo‘ljallangan. ishlatish jarayonida termometr termoballoni o‘lchanayotgan muhitga tushiriladi va termoballondagi ishchi moddasi o‘lchana- yotgan muhit haroratini qabul qiladi. bunda termosistemada o‘lchanayotgan muhit harorati bilan belgilanadigan bosim o‘rnatiladi. harorat ko‘tarilishi bilan bosim ortadi, harorat pasayishi bilan kamayadi. ishchi moddasi bosimining o‘zgarishi egiluvchan kapillar or- qali manometrik termometrning bir qismini tashkil qiladigan o‘lchash asbobiga uzatiladi. o‘lchash asbobi prujinali mano- metrdir, u manometrik termometr termosistemasida o‘rnatilgan bosimni o‘lchash ko‘lamiga hisoblangan bo‘ladi. 4-rasm. manometrik termometrning chizmasi. gazli manometrik termometrlar -200 °c dan + 600 °c gacha haroratni o‘lchash uchun mo‘ljallangan. gazli termometrlarda ishchi moddasi sifatida azot ishlatiladi. gaz bosimining bir xil (o‘zgarmas) hajmda haroratga bog‘liq- ligi quyidagi tenglamaga ko‘ra aniqlanadi: pt = p0 (1 + bt), (20) bunda pt va p0 — gazning t va 0 °c haroratlarda bosimi; b …

gacha haroratlar uchun ishlatilishi mumkin. suyuqlikli manometrik termometrlar -150 °c dan + 300 °c gacha haroratni o‘lchash uchun mo‘ljallangan. termosistemani to‘ldiradigan ishchi moddasi sifatida simob, propil spirti, meta- ksilol va boshqa suyuqliklar ishlatiladi. o‘lchash sistemasi termo- metrik modda bilan yuqori boshlang‘ich bosimda (to‘ldirish vaqtidagi haroratda) to‘ldiriladi. bu hol bo‘lish ehtimoli mavjud qo‘shimcha xatoliklarni suyuqlikning gidrostatik bosimi hisobi- dan kamaytirish uchun zarur. atrof-muhitning harorati o‘zgarganida suyuqlikli termometr- larning manometrida va ayniqsa kapillarda, termometrik mod- daning termik kengayishi hisobiga, qo‘shimcha xatolik hosil bo‘la- di. harorat tufayli paydo bo‘ladigan xatolikni kamaytirish uchun termoballondagi termometrik moddaning miqdorini uning kapillar va manometrdagi miqdoriga ko‘ra nisbatan ko‘p oshirishga harakat qilinadi. boshqacha qilib aytganda, termoballonning ish hajmi ko‘paytirilib, manometrining ish elementi va kapillarining ichki o‘lchami kamaytiriladi. suyuqlikli manometrik termometrlarning shkalalari o‘zgarmas bo‘linmali bo‘ladi, chunki o‘zgarmas bosimda suyuqlik bosimining haroratga bog‘liqligi chiziqlidir. kondensatsion manometrik termometrlar -50 °c dan 300 °c gacha haroratni o‘lchash uchun mo‘ljallangan. termoballoni hajmining taxminan …
