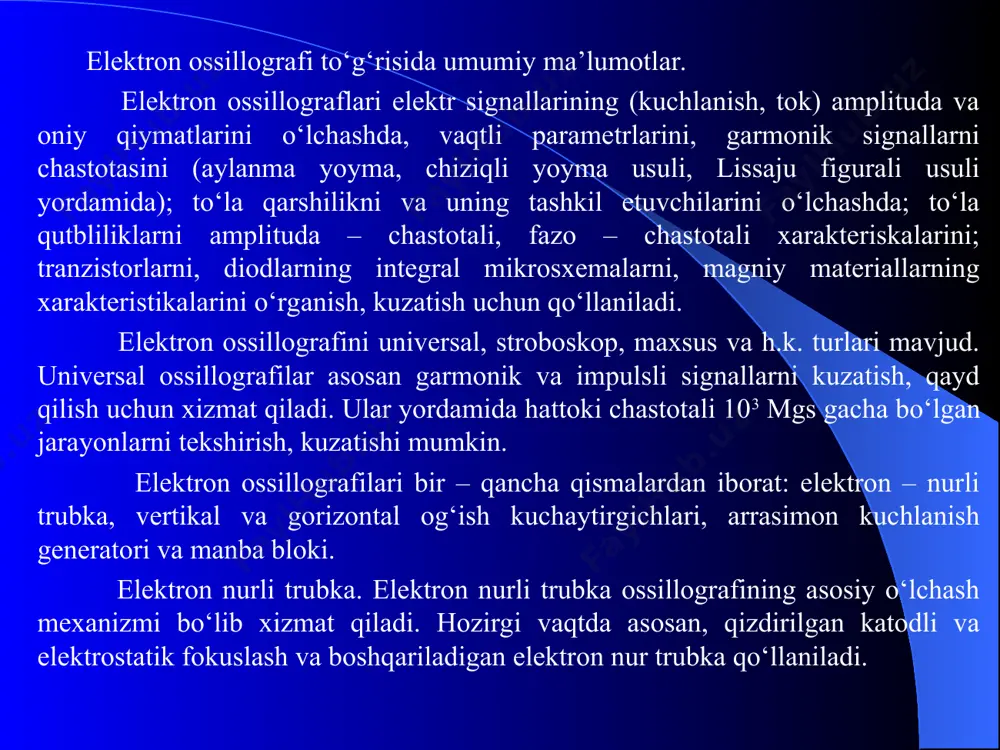

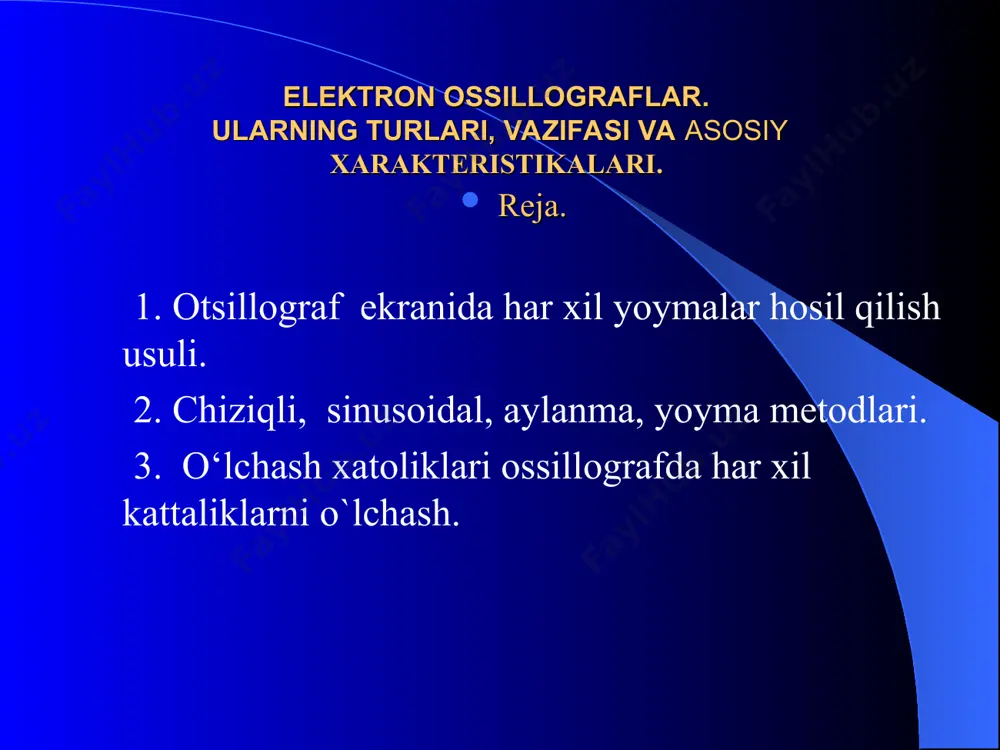

мавзу: озик-овкат махсулотларининг стандартизацияси. жиззах политехника институти “метрология ва стандартлаштириш” кафедраси доценти ғайрат муродович шертайлақовнинг т а қ д и м о т и jizzax – 2023 elektron ossillograflar. ularning turlari, vazifasi va asosiy xarakteristikalari. reja. 1. otsillograf ekranida har xil yoymalar hosil qilish usuli. 2. chiziqli, sinusoidal, aylanma, yoyma metodlari. 3. o‘lchash xatoliklari ossillografda har xil kattaliklarni o`lchash. таянч иборалар: ossillograf, yoymalar hosil qilish, chiziqli, sinusoidal, aylanma, yoyma metodlari, o‘lchash xatoliklari. elektron ossillografi to‘g‘risida umumiy ma’lumotlar. elektron ossillograflari elektr signallarining (kuchlanish, tok) amplituda va oniy qiymatlarini o‘lchashda, vaqtli parametrlarini, garmonik signallarni chastotasini (aylanma yoyma, chiziqli yoyma usuli, lissaju figurali usuli yordamida); to‘la qarshilikni va uning tashkil etuvchilarini o‘lchashda; to‘la qutbliliklarni amplituda – chastotali, fazo – chastotali xarakteriskalarini; tranzistorlarni, diodlarning integral mikrosxemalarni, magniy materiallarning xarakteristikalarini o‘rganish, kuzatish uchun qo‘llaniladi. elektron ossillografini universal, stroboskop, maxsus va h.k. turlari mavjud. universal ossillografilar asosan garmonik va impulsli signallarni kuzatish, qayd qilish uchun xizmat …

2 / 11

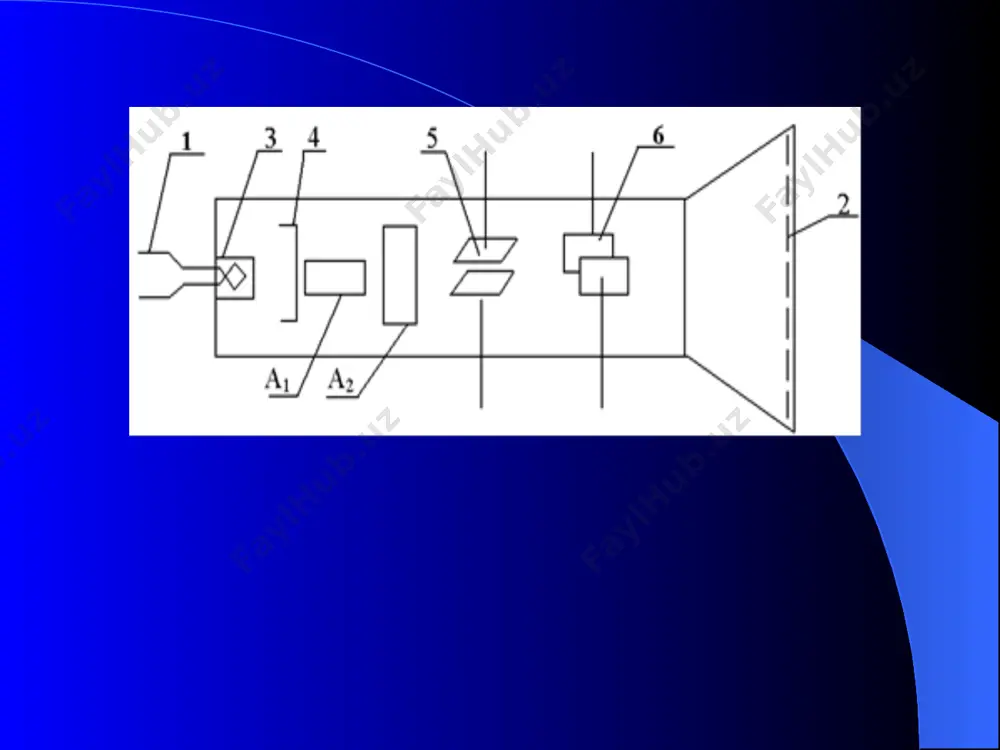

il qiluvchi va uni ingichka nurga aylantiruvchi qurilmadir, u elektron chiqaruvchi katod (3) dan, boshqaruvchi elektrod (4) dan, va elektronlar nurini ekranga fokuslovchi ikkita a1 hamda a2 anoddan iborat. og‘diruvchi sistema ikki juft: vertikal og‘diruvchi (5) va gorizontal og‘diruvchi (6) plastinkalardan iborat. agar qizdirgich tolasi (1) dan elektr toki o‘tkazilsa, u cho‘g‘lanadi va katodni qizdiradi. termoelektron emissiya hodisasi natijasida katod elektronlar chiqaradi. agar boshqaruvchi elektrod (4) ga anod potensialiga nisbatan manfiy potensial berilsa, a1 va a2 anodlarning potensialini esa unga nisbatan musbat qilinsa, u holda elektronlar boshqaruvchi elektrodning sirtidan uning o‘qiga tomon itariladi va teshik orqali musbat potensialli anodga intiladi. birinchi anodning potensialini rostlab dastani fokuslash, ekranda kichik (diametric 0,2 ÷ 0,5 mm li) nurlanuvchi nuqtaning paydo bo‘lishiga erishish mumkin. agar vertikal og‘diruvchi plastinkalarga kuchlanish berilgan bo‘lsa, ular orasida elektr maydoni hosil bo‘lib, o‘zi orqali o‘tayotgan elektronlarga ta’sir qiladi. bu kuchlar ta’siri ostida elektronlar dastlabki yo‘nalishlarini o‘zgartiradi va ekranning markaziga …

3 / 11

ertikal og‘dirish plastinkasi; tb – ta’minlash bloki; kb – kuchlanish bo‘lgich; yr – yorqinlik regulyatori; fr – fokuslash regulyatori; at – attenyuator; yg – yoyma generatori; sb – sinxronlashtirish bloki; ky, kx – kuchaytirgichlar. elektron to‘pi tez uchuvchi elektronlar oqimi hosil qiluvchi va uni ingichka nurga aylantiruvchi qurilmadir. u elektron chiqaruvchi katod 3, boshqaruvchi elektrod 4 va elektronlar nurini ekranga fokuslovchi ikkita a1 va a2 anoddan iborat. og‘diruvchi tizim ikki juft: vertikal og‘diruvchi 5 va gorizontal og‘diruvchi 6 plastinkalardan iborat. . chiziqli o‘zgarishni ta’minlash uchun yoyuvchi kuchlanish u¸ arrasimon bo‘lishi kerak.bunday kuchlanish yoyma (razvertka) generatori deb ataladigan generator bilan xosil qilinadi. noma’lum kuchlanish egri chizig‘i ekranda qo‘zg‘almay turishi uchun noma’lum kuchlanish chastotasini maxsus sinxronlash qurilmasi yordamida sinxronlashtiriladi. agar vertikal og‘diruvchi plastinkalarga kuchlanish berilmasa, arrasimon kuchlanishning ta’sirida nurlanuvchi dog‘ ekranda gorizontal chiziq bo‘yicha t1 vaqt oralig‘ida chapdan o‘ngga suriladi va juda qisqa t2 vaqt oralig‘ida dog‘ avvalgi holatiga (o‘ngdan chapga) qaytadi. …

4 / 11

i ikki parametrik tenglamani kvadratga ko‘tarib qo‘shsak va ni hisobga olsak, a radiusli aylana tenglamasi hosil bo‘ladi. aylanma yoyma usuli bilan chastota topilayotganda noma’lum chastotali kuchlanish (signallar geniratoridan) ossillografning setkasiga (boshqaruvchi elektrodiga) beriladi (2 rasm) va noma’lim chastota quyidagi formula yordamida hisoblanadi: , эътиборингиз учун рахмат !!!
