rentgen naychalari va kenatronlarning konstruksiyasi

PPTX 313.4 KB Free download

Page preview (5 pages)

Scroll down 👇

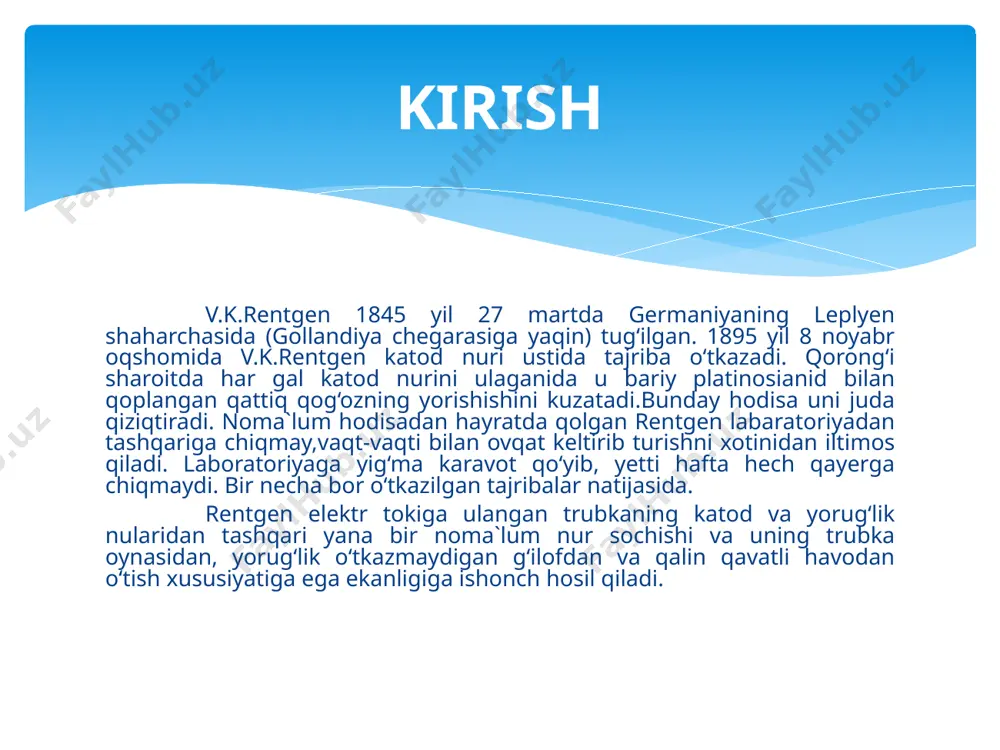

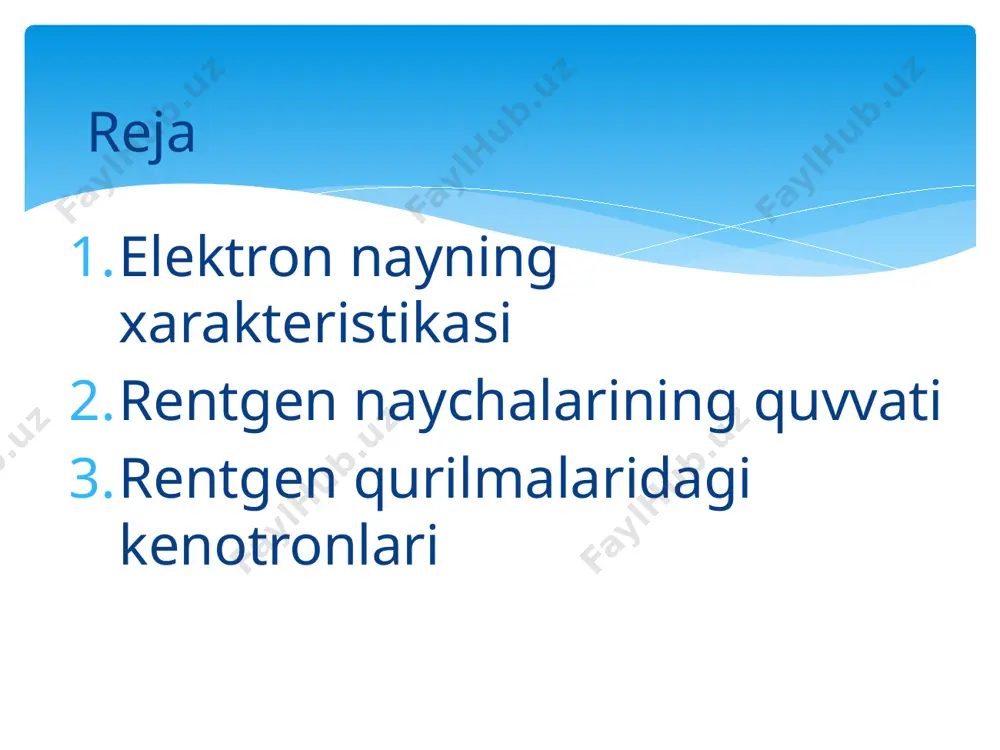

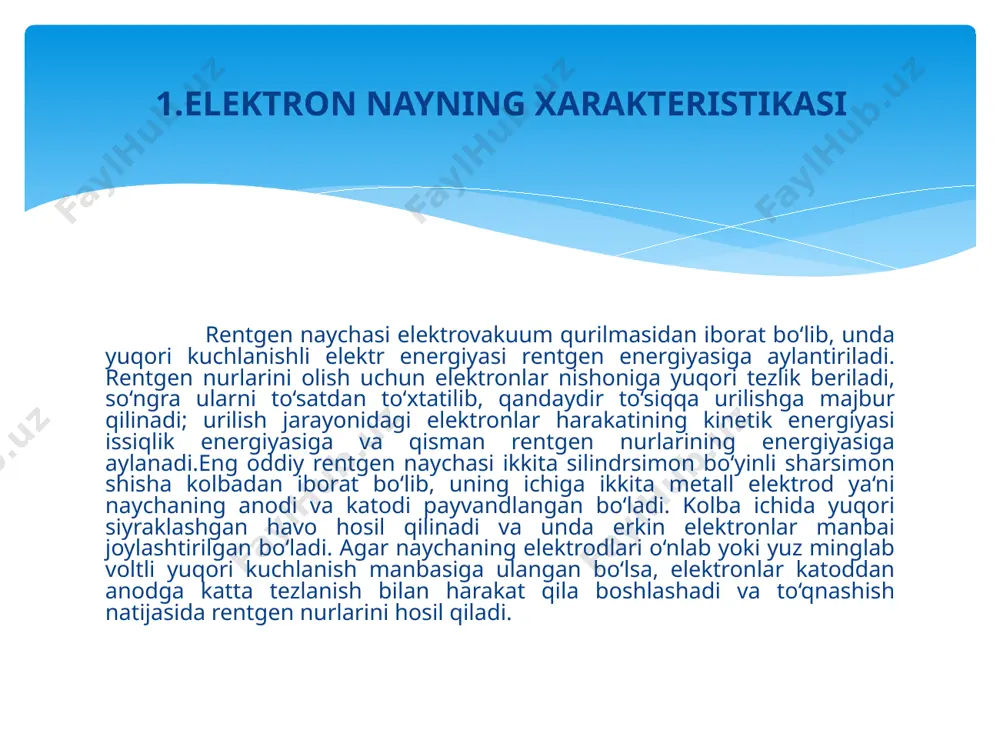

1706518591.pptx /docprops/thumbnail.jpeg rentgen naychalari va kenatronlarning konstruksiyasi rentgen naychalari va kenatronlarning konstruksiyasi reja elektron nayning xarakteristikasi rentgen naychalarining quvvati rentgen qurilmalaridagi kenotronlari v.k.rentgen 1845 yil 27 martda germaniyaning leplyen shaharchasida (gollandiya chegarasiga yaqin) tug‘ilgan. 1895 yil 8 noyabr oqshomida v.k.rentgen katod nuri ustida tajriba o‘tkazadi. qorong‘i sharoitda har gal katod nurini ulaganida u bariy platinosianid bilan qoplangan qattiq qog‘ozning yorishishini kuzatadi.bunday hodisa uni juda qiziqtiradi. noma`lum hodisadan hayratda qolgan rentgen labaratoriyadan tashqariga chiqmay,vaqt-vaqti bilan ovqat keltirib turishni xotinidan iltimos qiladi. laboratoriyaga yig‘ma karavot qo‘yib, yetti hafta hech qayerga chiqmaydi. bir necha bor o‘tkazilgan tajribalar natijasida. rentgen elektr tokiga ulangan trubkaning katod va yorug‘lik nularidan tashqari yana bir noma`lum nur sochishi va uning trubka oynasidan, yorug‘lik o‘tkazmaydigan g‘ilofdan va qalin qavatli havodan o‘tish xususiyatiga ega ekanligiga ishonch hosil qiladi. kirish rentgen naychasi elektrovakuum qurilmasidan iborat bo‘lib, unda yuqori kuchlanishli elektr energiyasi rentgen energiyasiga aylantiriladi. rentgen nurlarini olish uchun elektronlar nishoniga yuqori …

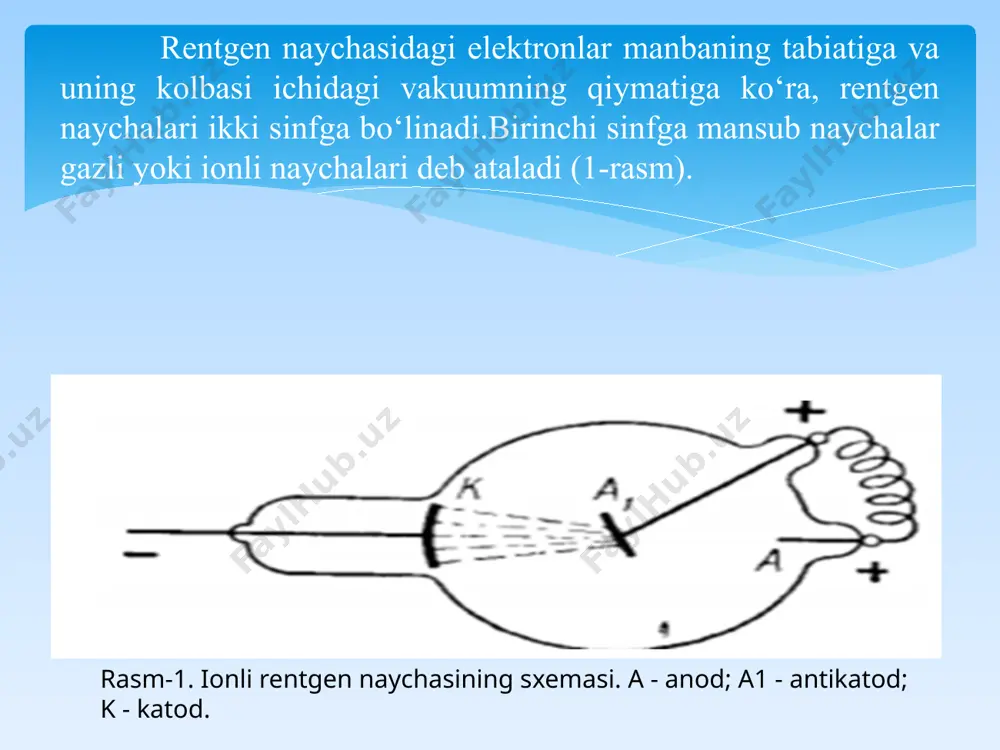

ga katta tezlanish bilan harakat qila boshlashadi va to‘qnashish natijasida rentgen nurlarini hosil qiladi. 1.elektron nayning xarakteristikasi rentgen naychasidagi elektronlar manbaning tabiatiga va uning kolbasi ichidagi vakuumning qiymatiga ko‘ra, rentgen naychalari ikki sinfga bo‘linadi.birinchi sinfga mansub naychalar gazli yoki ionli naychalari deb ataladi (1-rasm). rasm-1. ionli rentgen naychasining sxemasi. a - anod; a1 - antikatod; k - katod. elektronli rentgen naychasining ionli rentgen naychadan asosiy farqi shundaki, undagi elektronlar manbai sifatida rentgen naychasi katodi o‘rnida joylashtirilgan maxsus cho‘g‘lanmali spiral joylashtirilgan bo‘ladi (2-rasm). rasm-2. elektronli rentgen naychasining sxemasi: 1 – katodning ch‘og‘lanma spirali; 2 - anod oynasi; 3 - anod; 4 - shisha kolba; 5 – radiator. yerning tortishish maydonining kuchlari ta‘siri ostida bo‘lgan tosh ma‘lum bir tezlanish bilan tushganida eng yuqori tezlikka yer yuzasiga yaqinlashganida erishganidek, rentgen naychasidagi elektronlar ham katoddan anodga "tushadi". ularning tezligi anodga yaqinlashganda eng katta qiymatga erishadi. elektronlar o‘z harakatida massasiga va tezligining kvadratiga mutanosib kinetik …

onini ko‘rsatadi. egri chiziq 3-rasmda ko‘rsatilgan shaklga ega bo‘lib, elektronlarning sochilishi faqat taxminan 20000 haroratda boshlanishini ko‘rsatadi; dastlab harorat sekin, keyinchalik esa harorat juda tez o‘sa boshlaydi. energiyani bir turdan boshqa turga aylantiradigan mashina yoki qaytaishlovchining quvvati odatda yuklamaning kattaligi bilan harakterlanadi, qaysiki o‘rganilanayotgan mashina va qaytaishlovchi berilgan yuk miqdorini uzluksiz vaqt davomida olib yurish mumkinligi bilan tavsiflanadi. ishlaydigan mashinada energiyaning bir qismi foydasiz ravishda issiqlikka aylanib, uning isishiga olib keladi. mashinaning yuklanishi qanchalik katta bo‘lsa, u shunchalik kop qiziydi. ammo mashinani isishi bilan bir vaqtda uning sovishi ham sodir bo‘ladi. vaqt birligida chiqarilgan issiqlik miqdori berilgan miqdorga teng bo‘lganda, haroratning oshishi to‘xtaydi. mashina issiqlik muvozanati deb ataladigan holatga yetdi. agar bir vaqtning o‘zida harorat ma‘lum bir mashina uchun uning mustahkamligi va chidamliligi sharoitida ruxsat etilgan maksimal qiymatga etgan bo‘lsa, u holda mashina barcha quvvatidan foydalangan holda maksimal ruxsat etilgan yuk ostida ishlaydi. ushbu quvvat mashinaning nominal quvvati deb ataladi. …

rishi mumkin. natijada, naycha orqali teskari tok oqa boshlaydi, bu holat rentgen naychasini ishdan chiqishiga olib keladi. naychaning ish sharoitlari zanjirida bittayarimdavr to‘g‘rlagichi orqali ta‘minlanganda engillashadi, chunki bu holda naychadagi teskari kuchlanishning kattaligi transformator kuchlanishining maksimal qiymatining yarmidan oshmaydi. bu holatda teskari tok oqish ehtimoli istisnodir. rentgen naychalarining tasnifi va belgilanishi rentgen naychalari bir qator xususiyatlarga ko‘ra bo‘linadi: 1) qo‘llanilish sohasi bo‘yicha; 2)foydalanish shartlari bo‘yicha (havoda, yog‘da, zararsiz himoya qopqog‘ida va boshqalar); 3)texnik xizmat ko‘rsatuvchi xodimlarni foydalanilmagan rentgen nurlanishidan va elektr xavfsizligidan himoya qilish darajasi bo‘yicha; 4) yuklanma kuchlanish chegarasi bo‘yicha; 5)qo‘llaniladigan kuchlanishning chegara qiymati bo‘yicha; 6) anodni sovutish usuli bo‘yicha; 7) fokus turi bo‘yicha. 3.rentgen qurilmalaridagi keniotronlari kenotron(yun. kenos — boʻsh va elektron) — asosan, sanoat chastotali oʻzgaruvchan tokni toʻgʻrilash (oʻzgarmas tokka aylantirish) uchun moʻljallangan elektr-vakuumli qurilma (diod, lampa). past va yuqori voltli turlari bor. past voltli kenotron anodidagi yoʻl qoʻyiladigan teskari kuchlanish 2 kv gacha, toʻgʻri tok kuchi …

di. yarimoʻtkazgichlar texnikasi taraqqiy etishi munosabati bilan past voltli kenotron oʻrniga yarimoʻtkazgichli diodlar ishlatila boshladi. yuqori voltli kenotronlar hozir ham qoʻllaniladi. yuqori kuchlanishli transformator tarmoqdagi (127 v, 220 v, 380 v) o‘zgaruvchan tokni yuqori kuchlanishli (30 kv dan 150 kv gacha) tokka (kv) aylantirish uchun belgilangan. rentgen nurlarini olish uchun zarur bo‘lgan yuqori kuchlanishli doimiy tok kenotron orqali olinadi (2.1-rasm).kenotron havosiz (vakuum) shisha kolbaga o‘xshaydi. uning ichida ikki tomonida elektrod joylashgan bo‘lib, biri - katod, ikkinchisi - anod. katod ichkari tomoni g‘ildirakka o‘xshash plastinka bo‘lib, uning orasida volfram simi bor. katod o‘rtada joylashgan ustunga mahkamlangan. uning tashqi qismi pasaytiruvchi va yuqori kuchlanishli transformatorlar bilan bog‘langan. 4-rasm. kenotronsxemasi 1-katod, 2-anod rentgen naychasidagi elektronlar manbaning tabiatiga va uning kolbasi ichidagi vakuumning qiymatiga ko‘ra, rentgen naychalari ikki sinfga bo‘linadi. har bir rentgen nur fotonning energiyasi naychaning kuchlanish miqdorining kattaligiga qarab shuncha yuqori qiymatga ega bo‘ladi. katoddan anodga har soniyada uzatiladigan elektronlar soni qancha …
