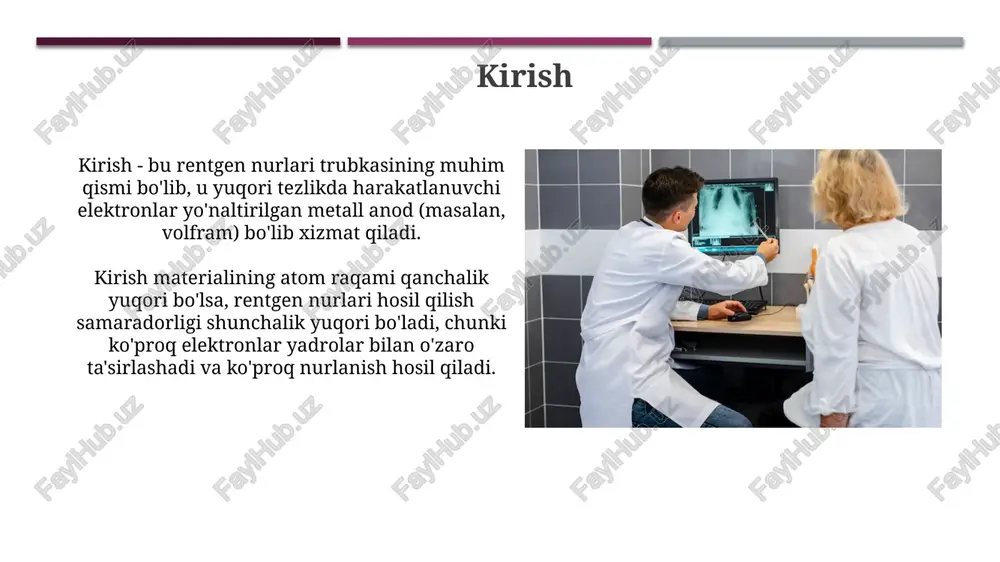

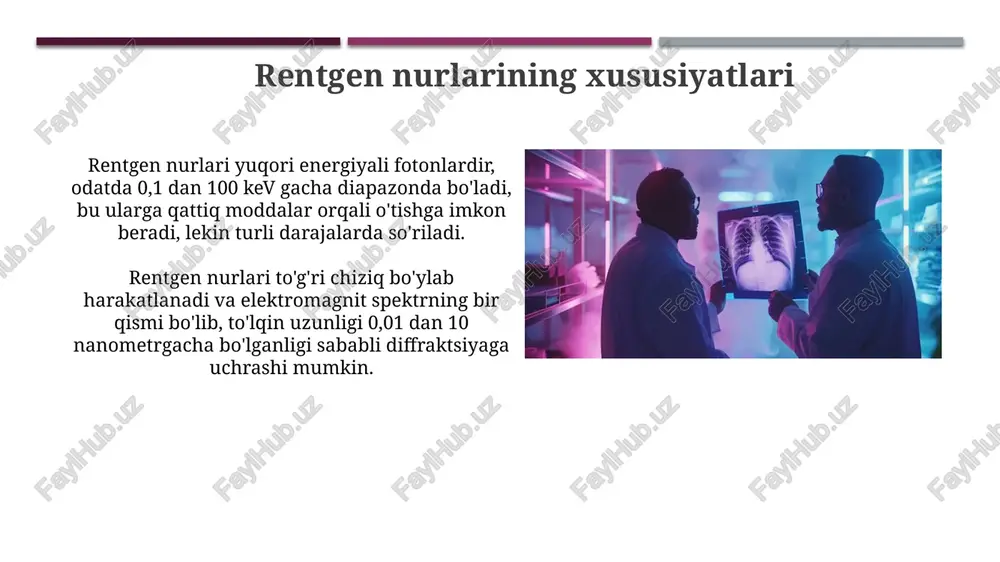

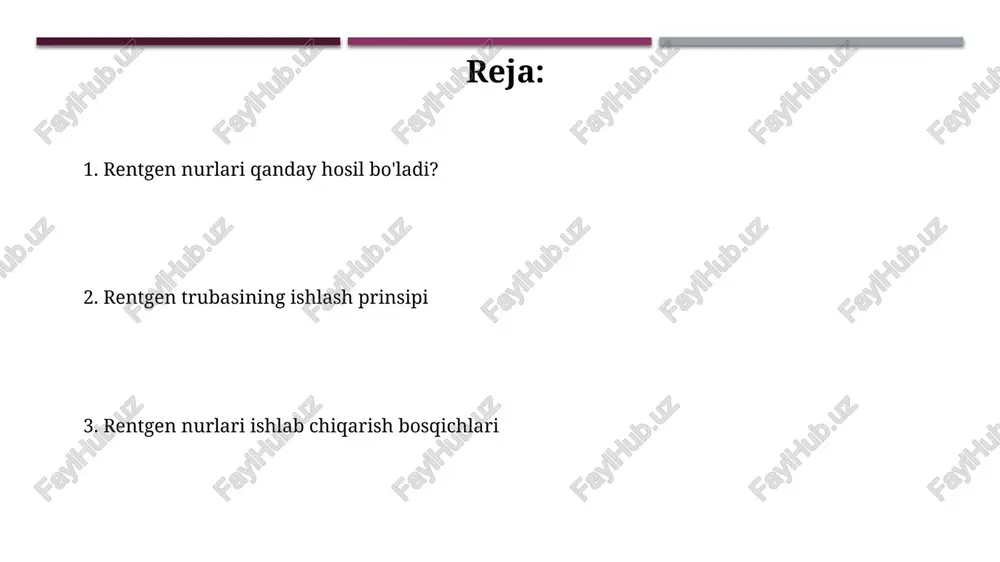

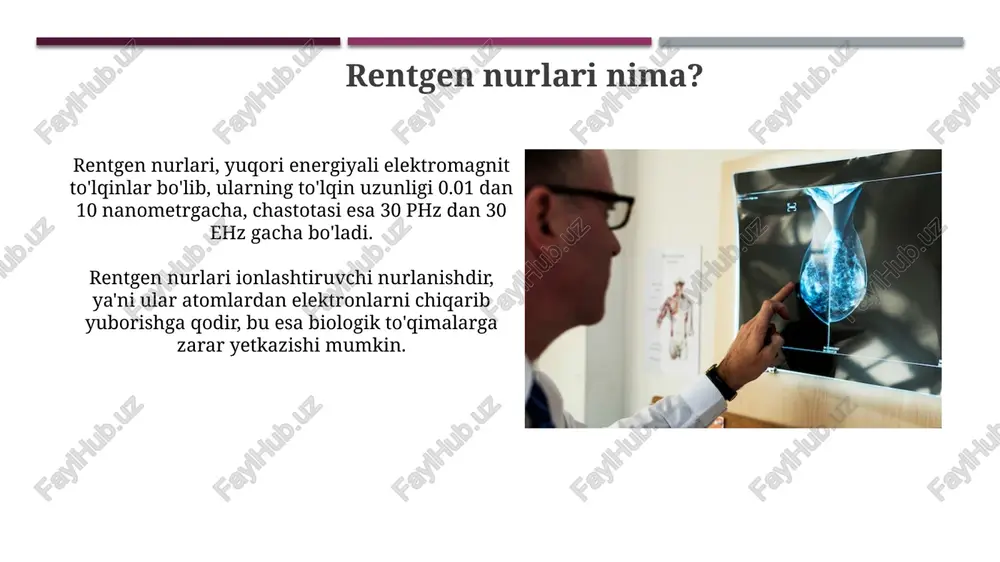

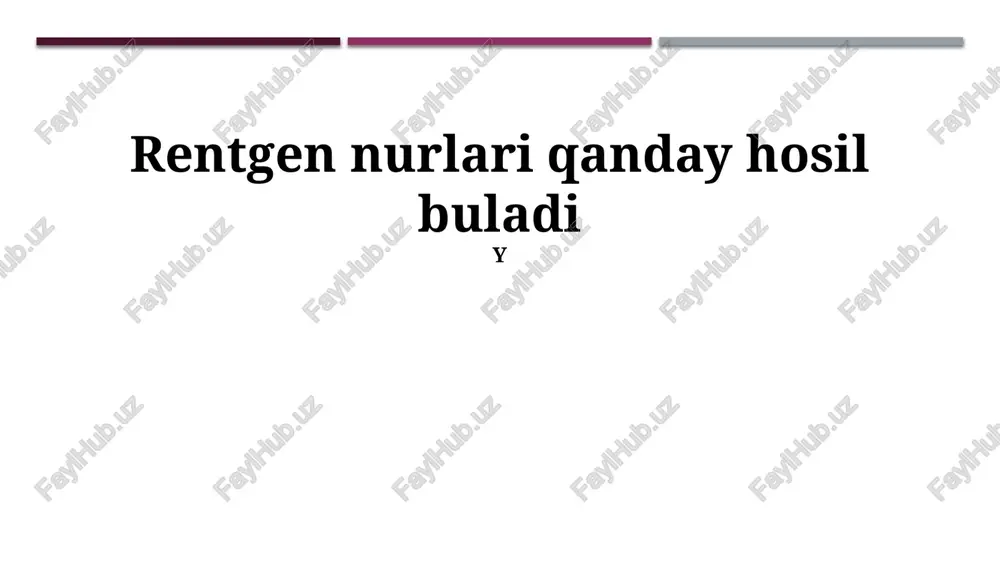

powerpoint presentation rentgen nurlari qanday hosil buladi y 1. rentgen nurlari qanday hosil bo'ladi? 2. rentgen trubasining ishlash prinsipi 3. rentgen nurlari ishlab chiqarish bosqichlari reja: kirish kirish - bu rentgen nurlari trubkasining muhim qismi bo'lib, u yuqori tezlikda harakatlanuvchi elektronlar yo'naltirilgan metall anod (masalan, volfram) bo'lib xizmat qiladi. kirish materialining atom raqami qanchalik yuqori bo'lsa, rentgen nurlari hosil qilish samaradorligi shunchalik yuqori bo'ladi, chunki ko'proq elektronlar yadrolar bilan o'zaro ta'sirlashadi va ko'proq nurlanish hosil qiladi. rentgen nurlari nima? rentgen nurlari, yuqori energiyali elektromagnit to'lqinlar bo'lib, ularning to'lqin uzunligi 0.01 dan 10 nanometrgacha, chastotasi esa 30 phz dan 30 ehz gacha bo'ladi. rentgen nurlari ionlashtiruvchi nurlanishdir, ya'ni ular atomlardan elektronlarni chiqarib yuborishga qodir, bu esa biologik to'qimalarga zarar yetkazishi mumkin. rentgen nurlarining xususiyatlari rentgen nurlari yuqori energiyali fotonlardir, odatda 0,1 dan 100 kev gacha diapazonda bo'ladi, bu ularga qattiq moddalar orqali o'tishga imkon beradi, lekin turli darajalarda so'riladi. rentgen nurlari …

2 / 21

lanadi. rentgen trubkasida yuqori kuchlanish (masalan, 30-150 kv) elektronlarni tezlashtiradi, ular anodga urilib, 'bremsstrahlung' (tormozlanish nurlanishi) va xarakteristik rentgen nurlarini chiqaradi. rentgen trubkasining tuzilishi rentgen trubkasining tuzilishi anoddan (musbat elektrod) iborat bo'lib, u issiqlikni yaxshi o'tkazuvchanligi uchun ko'pincha misdan yasaladi, unga volfram nishoni o'rnatiladi. katod (manfiy elektrod) odatda qizdirilgan volfram spiralidan iborat bo'lib, u termion emissiya orqali elektronlarni chiqaradi. spiralning harorati tok bilan nazorat qilinadi, bu esa x-nurlarining intensivligiga ta'sir qiladi. katod: elektronlar manbai katod, odatda, yuqori atom raqamli metall volfram filamentidan iborat bo'lib, qizdirilganda termion emissiya jarayoni orqali elektronlar chiqaradi. bu jarayon 2000°c dan yuqori haroratni talab qiladi. termion emissiyasi intensivligini oshirish uchun katodda bao va sro kabi metall oksidlari bilan qoplangan maxsus qoplamalar ishlatiladi. bu qoplamalar ish funksiyasini pasaytirib, elektron chiqishini osonlashtiradi. anod: nishon material anod asosan yuqori atom soniga ega bo'lgan materiallardan, masalan, volfram (74 atom raqami) yoki molibden (42 atom raqami) dan yasaladi, bu rentgen nurlari …

3 / 21

hlatiladi, chunki elektronlar nurlari kinetik energiyasining 99% dan ortig'i issiqlikka aylanadi. aylanadigan anodli rentgen apparatlarida sovutish tizimi odatda aylanuvchi anodni sovutish uchun maxsus moy yoki suv asosidagi sovutish suyi bilan ishlaydi va bu anodning ishlash muddatini uzaytiradi. bremstrahlung nurlanishi bremsstrahlung nurlanishi tezlashayotgan zaryadlangan zarrachalar, odatda elektronlar atom yadrolari yaqinidan o'tganda hosil bo'ladi, bu ularning traektoriyasini egallashiga va fotonlar chiqarishiga olib keladi. nurlanish energiyasi kelayotgan elektronning kinetik energiyasiga hamda atom yadrosi bilan o'zaro ta'sirdagi og'ish burchagiga bog'liq bo'lib, 0 dan elektronning umumiy energiyasigacha bo'lgan uzluksiz spektrni hosil qiladi. xarakterli nurlanish xarakterli nurlanish atom ichki qavatlaridagi elektronlar o'rnini to'ldirganda hosil bo'ladi, bunda elektronlar yuqori energiya darajasidan pastroq darajaga o'tadi va 1 dan 100 kev gacha foton chiqaradi. ma'lum bir element uchun xarakterli rentgen nurlari o'ziga xos energiyaga ega. masalan, mis (cu) kα nurlanishi taxminan 8.04 kev energiyaga ega, bu esa uni aniqlash uchun imkon beradi. rentgen nurlari spektrining nazorati rentgen trubkasidagi kuchlanish …

4 / 21

heklash uchun ishlatiladi, bu bemorning nurlanishini kamaytiradi va 0,5 mm qo'rg'oshin qalinligi bilan ta'minlanishi mumkin. kollimatsiya tasvir sifati yaxshilanishiga yordam beradi, chunki u sochilish nurlanishini kamaytiradi, bu esa tasvirning aniqligini oshiradi va 1-2 sm gacha qisqartiriladi. rentgen nurlari ishlab chiqarish samaradorligi rentgen nurlarining ishlab chiqarish samaradorligi juda past, odatda 1% dan kamroq bo'ladi. asosan, elektron energiyasi issiqlikka aylanadi, nurlanish emas. yuqori atom raqamli materiallardan (masalan, volfram) anod sifatida foydalanish rentgen nurlari ishlab chiqarish samaradorligini biroz oshiradi, chunki ular ko'proq foton chiqaradi. xavfsizlik choralari rentgen nurlari bilan ishlayotganda, shaxsiy himoya vositalaridan, masalan, qo‘rg‘oshin apronlari va qo‘lqoplaridan foydalanish, nurlanish ta’sirini sezilarli darajada kamaytirish uchun juda muhimdir. xonalarni qo‘rg‘oshin bilan qoplash va nur yo‘nalishini to‘g‘ri sozlash kabi muhandislik nazoratlari, ishchilar va bemorlar uchun ruxsat etilgan 50 msv dan kam dozalarda nurlanishning minimal bo‘lishini ta’minlaydi. e'tiboringiz uchun rahmat image2.jpg image3.jpg image4.jpg image5.jpg image6.jpg image7.jpg image8.jpg image9.jpg image10.jpg image11.jpg image12.jpg image13.jpg image14.jpg image15.jpg image16.jpg image17.jpg …
