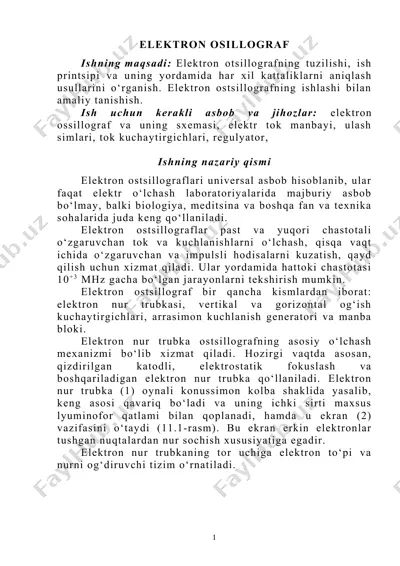

elektron osillograf elektron osillograf ishning maqsadi: elektron otsillografning tuzilishi, ish printsipi va uning yordamida har xil kattaliklarni aniqlash usullarini o‘rganish. elektron ostsillografning ishlashi bilan amaliy tanishish. ish uchun kerakli asbob va jihozlar: elektron ossillograf va uning sxemasi, elektr tok manbayi, ulash simlari, tok kuchaytirgichlari, regulyator, ishning nazariy qismi elektron ostsillograflari universal asbob hisoblanib, ular faqat elektr o‘lchash laboratoriyalarida majburiy asbob bo‘lmay, balki biologiya, meditsina va boshqa fan va texnika sohalarida juda keng qo‘llaniladi. elektron ostsillograflar past va yuqori chastotali o‘zgaruvchan tok va kuchlanishlarni o‘lchash, qisqa vaqt ichida o‘zgaruvchan va impulsli hodisalarni kuzatish, qayd qilish uchun xizmat qiladi. ular yordamida hattoki chastotasi 10+3 мhz gacha bo‘lgan jarayonlarni tekshirish mumkin. elektron ostsillograf bir qancha kismlardan iborat: elektron nur trubkasi, vertikal va gorizontal og‘ish kuchaytirgichlari, arrasimon kuchlanish generatori va manba bloki. elektron nur trubka ostsillografning asosiy o‘lchash mexanizmi bo‘lib xizmat qiladi. hozirgi vaqtda asosan, qizdirilgan katodli, elektrostatik fokuslash va boshqariladigan elektron nur trubka …

2 / 3

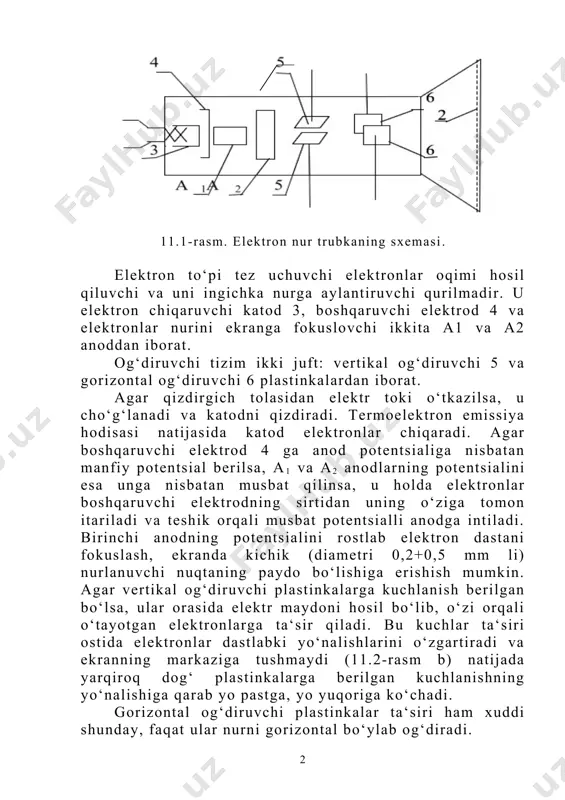

ntal og‘diruvchi 6 plastinkalardan iborat. agar qizdirgich tolasidan elektr toki o‘tkazilsa, u cho‘g‘lanadi va katodni qizdiradi. termoelektron emissiya hodisasi natijasida katod elektronlar chiqaradi. agar boshqaruvchi elektrod 4 ga anod potentsialiga nisbatan manfiy potentsial berilsa, а1 va а2 anodlarning potentsialini esa unga nisbatan musbat qilinsa, u holda elektronlar boshqaruvchi elektrodning sirtidan uning o‘ziga tomon itariladi va teshik orqali musbat potentsialli anodga intiladi. birinchi anodning potentsialini rostlab elektron dastani fokuslash, ekranda kichik (diametri 0,2+0,5 mm li) nurlanuvchi nuqtaning paydo bo‘lishiga erishish mumkin. agar vertikal og‘diruvchi plastinkalarga kuchlanish berilgan bo‘lsa, ular orasida elektr maydoni hosil bo‘lib, o‘zi orqali o‘tayotgan elektronlarga ta‘sir qiladi. bu kuchlar ta‘siri ostida elektronlar dastlabki yo‘nalishlarini o‘zgartiradi va ekranning markaziga tushmaydi (11.2-rasm b) natijada yarqiroq dog‘ plastinkalarga berilgan kuchlanishning yo‘nalishiga qarab yo pastga, yo yuqoriga ko‘chadi. gorizontal og‘diruvchi plastinkalar ta‘siri ham xuddi shunday, faqat ular nurni gorizontal bo‘ylab og‘diradi. agar ikkala og‘diruvchi plastinkalarga, sinusoida bo‘yicha o‘zgaruvchan kuchlanish uy va uх …

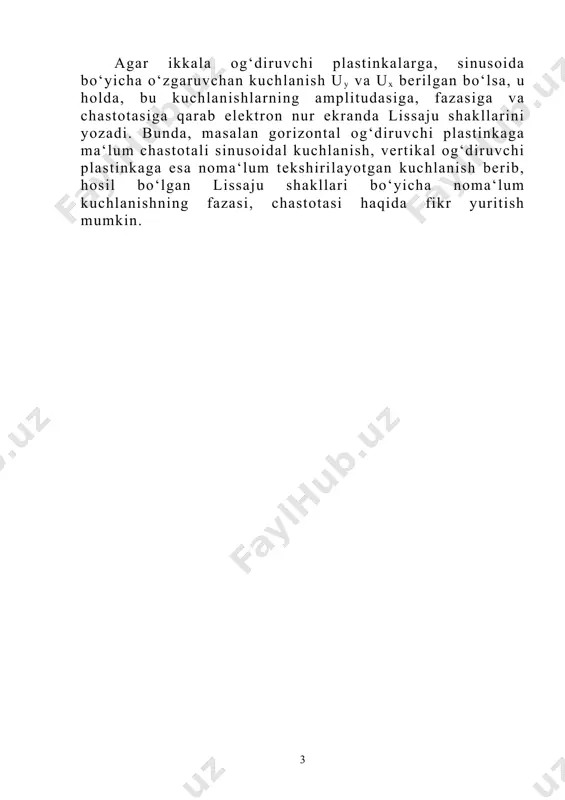

3 / 3
