1 / 3

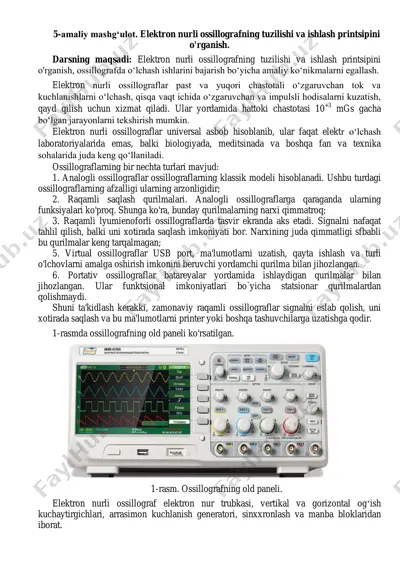

5-amaliy mashg‘ulot. elektron nurli ossillografning tuzilishi va ishlash printsipini o'rganish. darsning maqsadi: elektron nurli ossillografning tuzilishi va ishlash printsipini o'rganish, ossillografda o‘lchash ishlarini bajarish bo‘yicha amaliy ko‘nikmalarni egallash. elektron nurli ossillograflar past va yuqori chastotali o‘zgaruvchan tok va kuchlanishlarni o‘lchash, qisqa vaqt ichida o‘zgaruvchan va impulsli hodisalarni kuzatish, qayd qilish uchun xizmat qiladi. ular yordamida hattoki chastotasi 10 +3 mgs gacha bo‘lgan jarayonlarni tekshirish mumkin. elektron nurli ossillograflar universal asbob hisoblanib, ular faqat elektr o‘lchash laboratoriyalarida emas, balki biologiyada, meditsinada va boshqa fan va texnika sohalarida juda keng qo‘llaniladi. ossillograflarning bir nechta turlari mavjud: 1. analogli ossillograflar ossillograflarning klassik modeli hisoblanadi. ushbu turdagi ossillograflarning afzalligi ularning arzonligidir; 2. raqamli saqlash qurilmalari. analogli ossillograflarga qaraganda ularning funksiyalari ko'proq. shunga ko'ra, bunday qurilmalarning narxi qimmatroq; 3. raqamli lyumienoforli ossillograflarda tasvir ekranda aks etadi. signalni nafaqat tahlil qilish, balki uni xotirada saqlash imkoniyati bor. narxining juda qimmatligi sfbabli bu qurilmalar keng tarqalmagan; 5. …

2 / 3

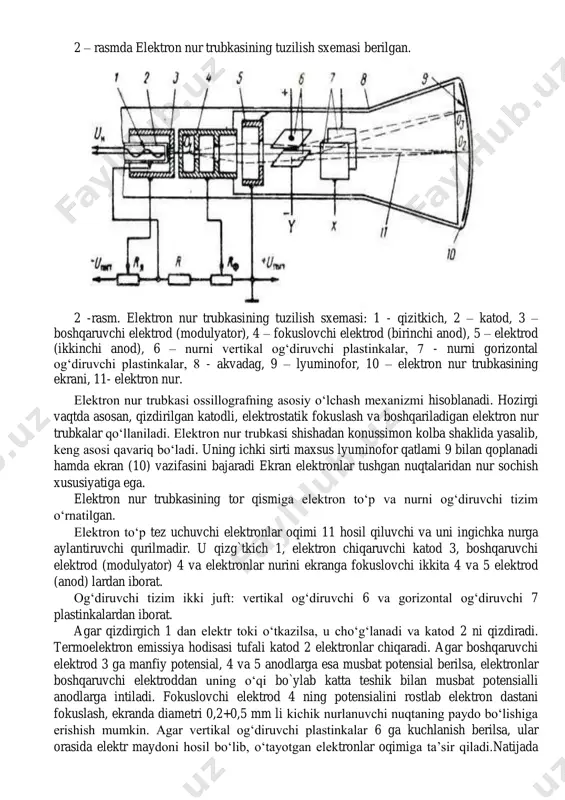

ri, arrasimon kuchlanish generatori, sinxxronlash va manba bloklaridan iborat. 2 – rasmda elektron nur trubkasining tuzilish sxemasi berilgan. 2 -rasm. elektron nur trubkasining tuzilish sxemasi: 1 - qizitkich, 2 – katod, 3 – boshqaruvchi elektrod (modulyator), 4 – fokuslovchi elektrod (birinchi anod), 5 – elektrod (ikkinchi anod), 6 – nurni vertikal og‘diruvchi plastinkalar, 7 - nurni gorizontal og‘diruvchi plastinkalar, 8 - akvadag, 9 – lyuminofor, 10 – elektron nur trubkasining ekrani, 11- elektron nur. elektron nur trubkasi ossillografning asosiy o‘lchash mexanizmi hisoblanadi. hozirgi vaqtda asosan, qizdirilgan katodli, elektrostatik fokuslash va boshqariladigan elektron nur trubkalar qo‘llaniladi. elektron nur trubkasi shishadan konussimon kolba shaklida yasalib, keng asosi qavariq bo‘ladi. uning ichki sirti maxsus lyuminofor qatlami 9 bilan qoplanadi hamda ekran (10) vazifasini bajaradi ekran elektronlar tushgan nuqtalaridan nur sochish xususiyatiga ega. elektron nur trubkasining tor qismiga elektron to‘p va nurni og‘diruvchi tizim o‘rnatilgan. elektron to‘p tez uchuvchi elektronlar oqimi 11 hosil qiluvchi …

3 / 3

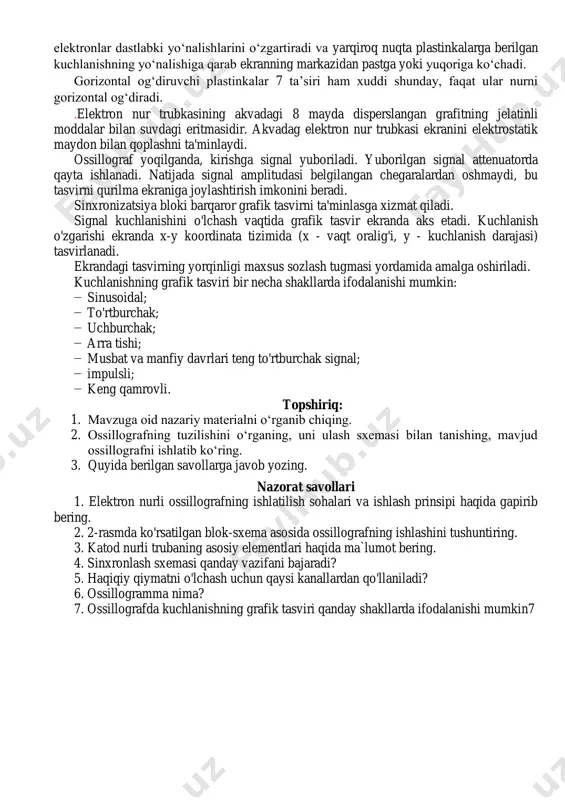

ikal og‘diruvchi plastinkalar 6 ga kuchlanish berilsa, ular orasida elektr maydoni hosil bo‘lib, o‘tayotgan elektronlar oqimiga ta’sir qiladi.natijada elektronlar dastlabki yo‘nalishlarini o‘zgartiradi va yarqiroq nuqta plastinkalarga berilgan kuchlanishning yo‘nalishiga qarab ekranning markazidan pastga yoki yuqoriga ko‘chadi. gorizontal og‘diruvchi plastinkalar 7 ta’siri ham xuddi shunday, faqat ular nurni gorizontal og‘diradi. .elektron nur trubkasining akvadagi 8 mayda disperslangan grafitning jelatinli moddalar bilan suvdagi eritmasidir. akvadag elektron nur trubkasi ekranini elektrostatik maydon bilan qoplashni ta'minlaydi. ossillograf yoqilganda, kirishga signal yuboriladi. yuborilgan signal attenuatorda qayta ishlanadi. natijada signal amplitudasi belgilangan chegaralardan oshmaydi, bu tasvirni qurilma ekraniga joylashtirish imkonini beradi. sinxronizatsiya bloki barqaror grafik tasvirni ta'minlasga xizmat qiladi. signal kuchlanishini o'lchash vaqtida grafik tasvir ekranda aks etadi. kuchlanish o'zgarishi ekranda x-y koordinata tizimida (x - vaqt oralig'i, y - kuchlanish darajasi) tasvirlanadi. ekrandagi tasvirning yorqinligi maxsus sozlash tugmasi yordamida amalga oshiriladi. kuchlanishning grafik tasviri bir necha shakllarda ifodalanishi mumkin: − sinusoidal; − to'rtburchak; − uchburchak; …
