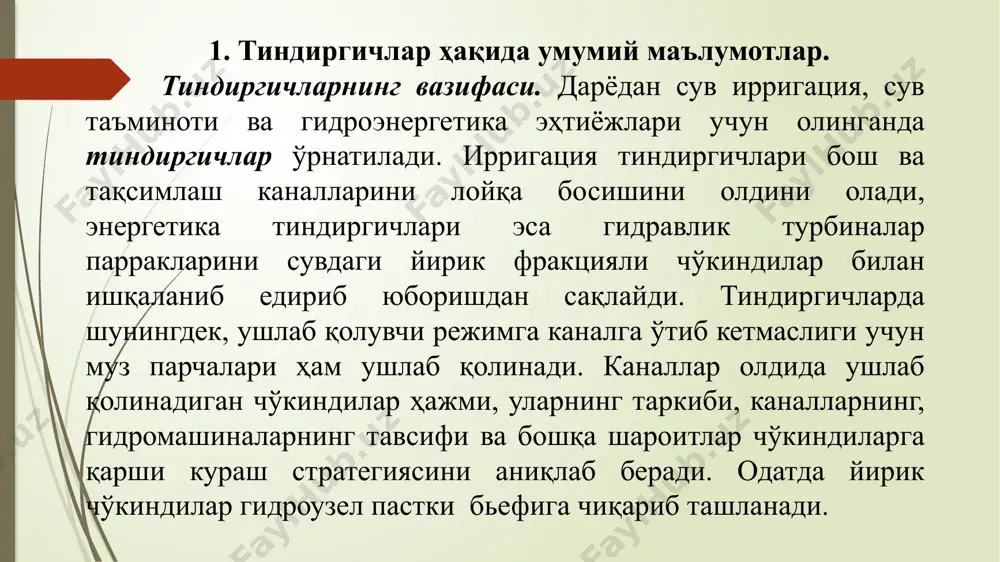

презентация powerpoint тиндиргичлар режа: 1. тиндиргичлар ҳақида умумий маълумотлар. 2. тиндиргичларнинг вазифаси ва тансифи. 3. тиндиргичларга қўйиладиган талаблар. 4. тиндиргичда чўкиндиларни чўкиш жараёни. 1. тиндиргичлар ҳақида умумий маълумотлар. тиндиргичларнинг вазифаси. дарёдан сув ирригация, сув таъминоти ва гидроэнергетика эҳтиёжлари учун олинганда тиндиргичлар ўрнатилади. ирригация тиндиргичлари бош ва тақсимлаш каналларини лойқа босишини олдини олади, энергетика тиндиргичлари эса гидравлик турбиналар парракларини сувдаги йирик фракцияли чўкиндилар билан ишқаланиб едириб юборишдан сақлайди. тиндиргичларда шунингдек, ушлаб қолувчи режимга каналга ўтиб кетмаслиги учун муз парчалари ҳам ушлаб қолинади. каналлар олдида ушлаб қолинадиган чўкиндилар ҳажми, уларнинг таркиби, каналларнинг, гидромашиналарнинг тавсифи ва бошқа шароитлар чўкиндиларга қарши кураш стратегиясини аниқлаб беради. одатда йирик чўкиндилар гидроузел пастки бьефига чиқариб ташланади. аммо бир ерга тўпланган ҳамма фракцияли зарарли чўкиндиларни чиқариб ташлаш кўп ҳолларда мақсадга мувофиқ бўлмайди. чўкиндилар тўлиқ тозаланганда каналлар ювилиши мумкин, яъни каналлар деформацияланади ва чўкиндилар билан сув иккинчи марта тўйинади, бу эса мақбул бўлмаган жараёндир. чўкиндиларни ортиқча тиндириш ҳам зарар …

2 / 17

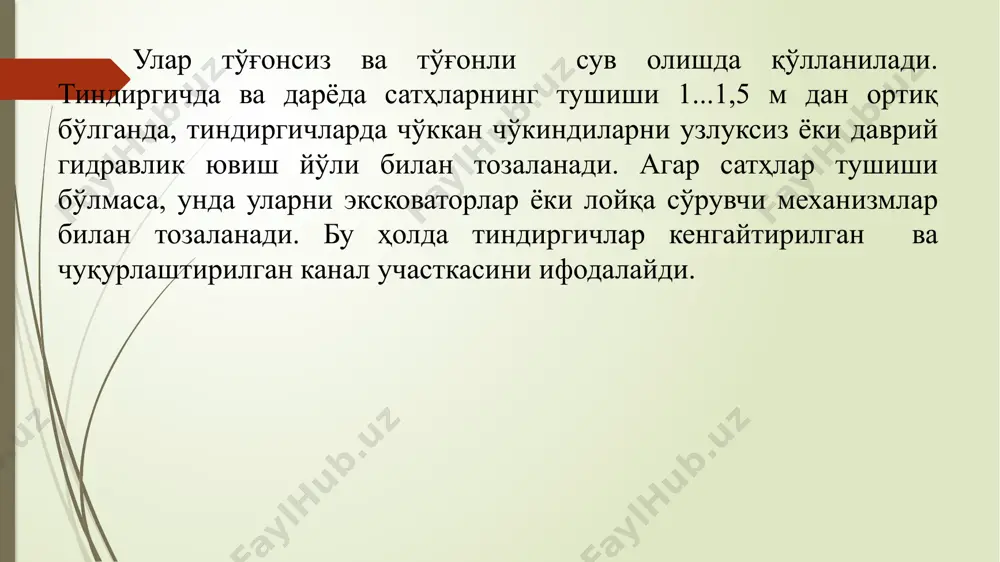

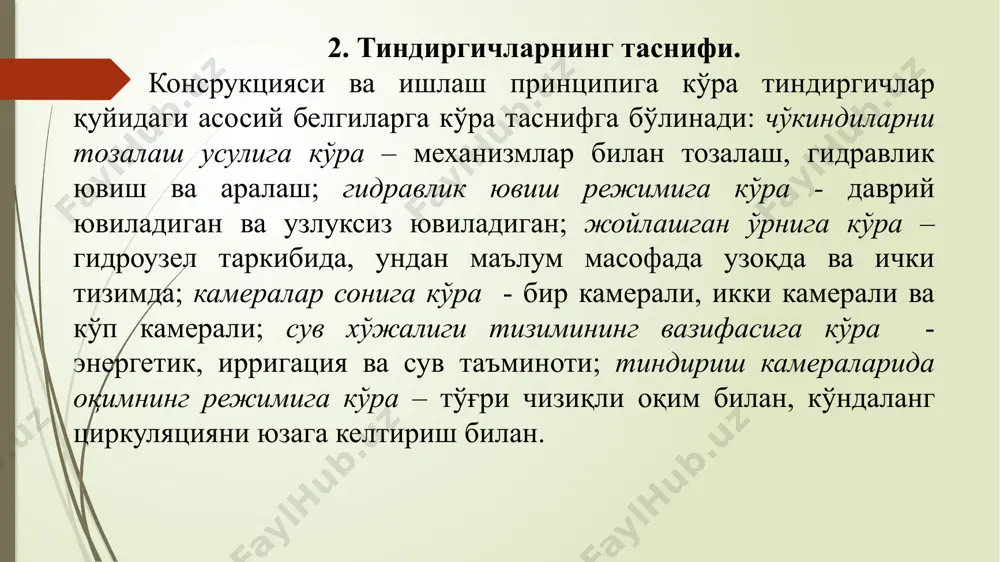

нда уларни эксковаторлар ёки лойқа сўрувчи механизмлар билан тозаланади. бу ҳолда тиндиргичлар кенгайтирилган ва чуқурлаштирилган канал участкасини ифодалайди. 2. тиндиргичларнинг таснифи. консрукцияси ва ишлаш принципига кўра тиндиргичлар қуйидаги асосий белгиларга кўра таснифга бўлинади: чўкиндиларни тозалаш усулига кўра – механизмлар билан тозалаш, гидравлик ювиш ва аралаш; гидравлик ювиш режимига кўра - даврий ювиладиган ва узлуксиз ювиладиган; жойлашган ўрнига кўра – гидроузел таркибида, ундан маълум масофада узоқда ва ички тизимда; камералар сонига кўра - бир камерали, икки камерали ва кўп камерали; сув хўжалиги тизимининг вазифасига кўра - энергетик, ирригация ва сув таъминоти; тиндириш камераларида оқимнинг режимига кўра – тўғри чизиқли оқим билан, кўндаланг циркуляцияни юзага келтириш билан. 3. тиндиргичларга қўйиладиган талаблар. тиндиргичларга қўйиладиган талаблар объектнинг ҳимояланиш тавсифига боғлиқ. оқимнинг умумий лойқалиги 0,5 г/л дан ошмаса, энергетик тиндиргичлар қурилмайди, лекин бунда қуйидаги шарт бажарилиши керак: гидравлик турбиналарга оқим кирадиган йирик фракцияли муаллақ зарралари миқдори 0,2 г/л дан кичик бўлиши керак. одатда, бу …

3 / 17

й ва и.и.горошков). ρu = 6420 (1 - /)(r/)⁴а (9.2) бунда i - канал нишаблиги; - ўртача чуқурлик; a –каналнинг ўлчами ва шаклини ҳисобга олувчи параметр: q 4 м³/с бўлганда a = 1 , q 1…4 м³/с бўлганда a = 0,63. кўпайтирувчи (1 - /) минимал аниқ тезликларда берилган йирикликдаги чўкиндиларни бўлиши мумкин бўлган кўчириш чегарасини белгилайди: = , бунда - оқим чуқурлиги 1 м бўлганда ушбу гидравлик йирикликдаги зарралар чўкиши рўй берадиган тезлик. тажриба маълумотларига кўра = м/с. сув сарфи q 1 м³/с бўлганда оддийроқ, лекин унча аниқ бўлмаган а.н.гостунский формуласидан аниқланади. ρu = 3300/ (c³h) (9.3) бунда c - шези коэффиценти, /с. бу формула каналларнинг сув сарфи 20 м3/с дан ортиқ бўлганда яхши натижалар беради. тиндиргичдан сув оқизиб чиққан чўкиндилар юкламаси туфайли оқимга таъсир этувчи чўкиндилар алоҳида фракцияларининг юкламалари йиғиндиси сифатида аниқланади. ρu = лойқа йиғиладиган каналларнинг туб чўкиндилари асосан мм ли зарралардан ташкил топади. бу мезон дастлабки …

4 / 17

оқимни тиндирилиш шартидан бўйича белгиланади. 9.1-расмда маълум вақт ичида баъзи бир фракцияларни тўлиқ чўкиши кўрсатилган. майдароқ чўкиндилар бир вақтнинг ўзида қисман чўкади, масалан, тиндиргич камерасида u₁ дан катта бўлган ҳамма чўкиндиларни чўктириш талаб қилинади. бу ҳисобий зарраларни чўктириш учун чўктириш вақти t₁ = h/u₁ талаб қилинади (турбулентлашган оқимнинг таъсири ҳисобга олинмайди). чўкиндиларнинг u₁ дан кичик ҳамма зарралари h₂ = u₂t₁, h₃ = u₃t₁ ва ҳоказолар чуқурликдан чўкади. чўкинди зарралари пастга ҳаракат қилиш билан бир вақтда оқим билан тиндиргич чиқиш томон силжийди ва уларнинг траекторияси ўзгарувчан тезлик ва гидравлик йириклигига кўра аниқланади. 9.2- расмда келтирилган схемалар камералари бир хил сув ҳажмига эга бўлганлиги учун тиндириш қобилияти бўйича тенг баҳоланади. 9.1-расм. ҳар хил йирикликдаги чўкиндилар зарраларининг чўкиш схемаси конструктив жиҳатдан камеранинг туби нишаблиги чўкиндиларни ювишни анча енгиллаштириш имконияти берганлиги учун пастки схема афзал ҳисобланади. зарралар ҳаракати траекторияси турли шаклга эга бўлишига қарамасдан, чўкиш йўли узунлиги бир хил бўлиб қолади. чўкиш йўли узунлигини …

5 / 17

и йўқотади. шунинг учун тиндиргич ҳажмини одатда йўл қўйиладиган лойқа тўпланиши ҳажмидан бироз каттароқ қилиб бажарилади. буни камера узунлигини ошириш билан амалга оширилади: = k (9.6) бунда k = 1,2…1,5 юқорида келтирилган ҳисобларда оқимнинг турбулентлашганлиги ҳисобга олинмаган, шу сабабли камера узунлигини ошириш талаб қилинади. бундан ташқари оқимда керагидан ортиқ чўкиндилар бир пайтнинг ўзида тушмайди, бу эса маълум вақт талаб қилади. бу жараён а.н.гостунскийнинг тенгламасида акс эттирилган ( йириклиги бўлган чўкиндиларнинг битта фракцияси учун): = +(- (9.7) бунда - чўкиш бошланадиган створдан l узоқликдаги гидравлик йириклиги бўлган чўкиндилар ҳисобий фракциясининг лойқалиги; - шу фракцияга нисбатан оқимнинг транспортлаш қобилияти (бу ерда у лойқалик билан ифодаланган); -тиндиргичда кирадиган текширилаётган фракциянинг лойқалиги; q = - камерадаги солиштирма сарф; е = 2,72. ушбу тенгламадан камеранинг керакли узунлигини аниқлаш мумкин. бу ҳолатда ҳисобий гидравлик йириклик бўлиб зарралар йириклиги ҳисобланади. лойиҳалаш шартига кўра бундай зарралардан тиндиргич охиридаги лойқалик = 0 бўлади, бунда = (9.8) бундан = - …
