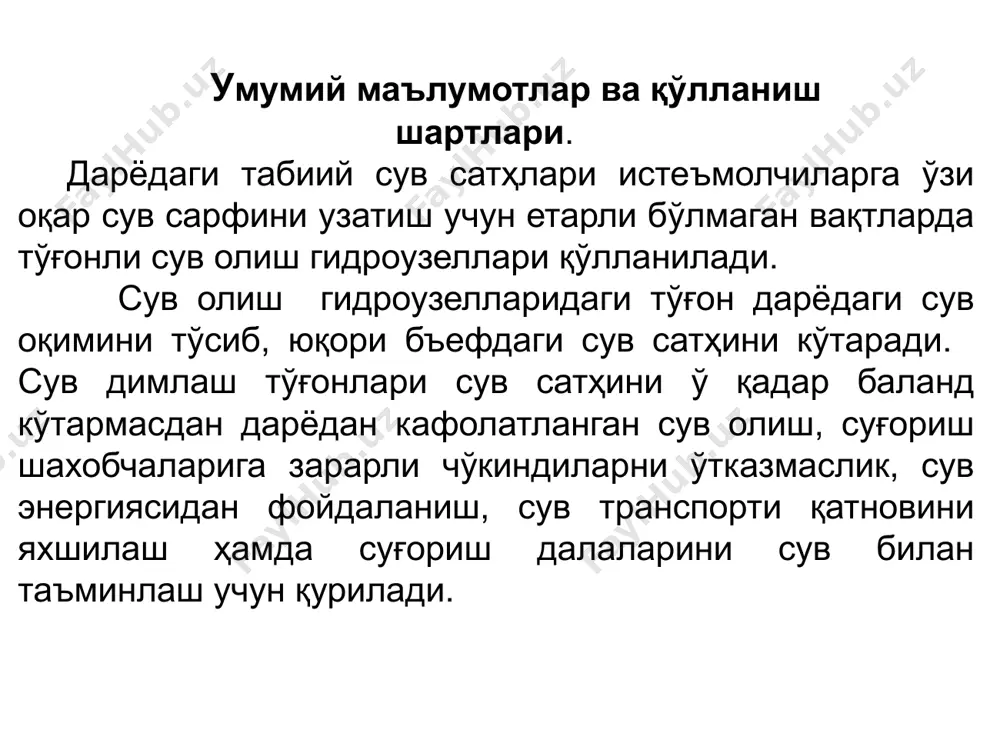

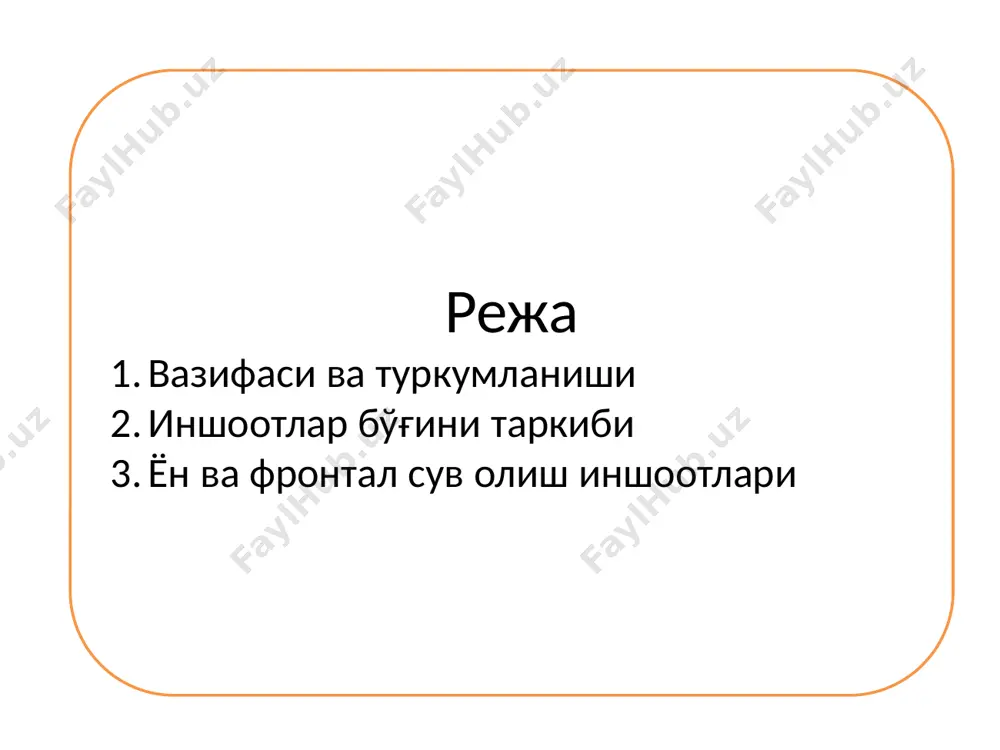

1714329843.pptx /docprops/thumbnail.jpeg мавзу: ньютон ўхшашлик қонуни: ньютон критерияси гидротехника иншоотлари ва муҳандислик конструкциялари кафедраси фан: гидротехника иншоотлари тўғонли сув олиш иншоотлари режа вазифаси ва туркумланиши иншоотлар бўғини таркиби ён ва фронтал сув олиш иншоотлари умумий маълумотлар ва қўлланиш шартлари. дарёдаги табиий сув сатҳлари истеъмолчиларга ўзи оқар сув сарфини узатиш учун етарли бўлмаган вақтларда тўғонли сув олиш гидроузеллари қўлланилади. сув олиш гидроузелларидаги тўғон дарёдаги сув оқимини тўсиб, юқори бъефдаги сув сатҳини кўтаради. сув димлаш тўғонлари сув сатҳини ў қадар баланд кўтармасдан дарёдан кафолатланган сув олиш, суғориш шахобчаларига зарарли чўкиндиларни ўтказмаслик, сув энергиясидан фойдаланиш, сув транспорти қатновини яхшилаш ҳамда суғориш далаларини сув билан таъминлаш учун қурилади. тўғонли сув олиш қуйидаги ҳолларда қўлланилади: ўзи оқар бош канал салт узунлигини қисқартириш иқтисодий жиҳатдан афзал бўлса; сув олиш коэффициенти катта бўлганда иккала қирғоқдан икки томонга сув олишда; бир томонга сув олишдан, масалан, кема қатнайдиган дарёлардан маълум миқдорда сув олинганда гидроузел ҳудудида кема қатновини ёмонлаштирганда; гидроузел …

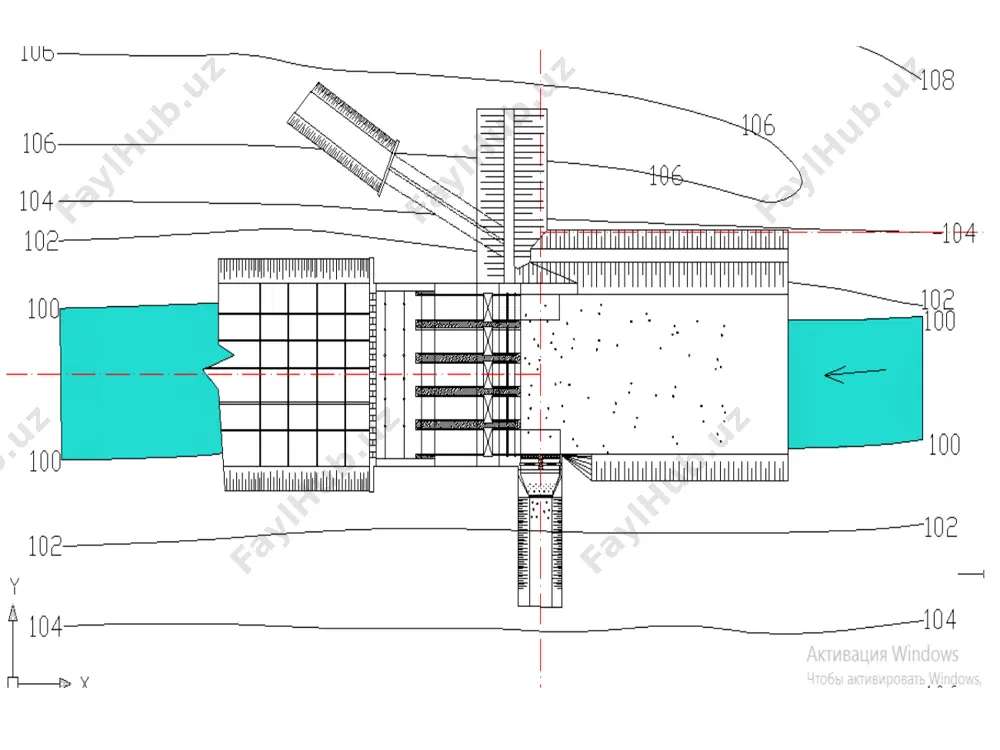

чи иншоотнинг ўқи гидроузелга келадиган асосий оқим ўқига тўғри ёки ўтмас бурчак остида жойлаштирилади. ён томонга сув олишда бурчак 130...1400 дан ошмаслиги керак. чўкиндилар тўғондаги тирқиш орқали қирғоққа жойлашган тирқишлар ва қурилмалар, оралиқ деворлардаги тирқишлар, тўғон танасидаги очиқ каналлар ва шу кабилар билан ювилади. ён томонга сув олиш гидроузеллари дарёнинг тўғри ва эгри чизиқли участкаларида қурилади. . ён томонга сув олишни жойлашув схемалари: а-тўғри бурчак остида; б-ўтмас бурчак остида. чўкиндиларни фронтал ювиб ён томонга сув олиш: 1-бош иншоот; 2-кириш остонаси; 3-тўғон; 4-ювиш тирқишлари; 5-канал; 6-панжара; 7-сув қабул қилгич затворлари; 8-нов (акведук); 9-горизонтал токча. чўкиндиларни ён томонга ювиб ён томонга сув олиш: 1-бош иншоот; 2-канал; 3-тубдаги ювгичлар; 4-тўғон; 5-кириш остонаси; 6-аванкамера; 7-аванкамера остонаси; 8-сув қабул қилгич затвори; 9-ювгич. чўкиндиларни тутгич галереяли ён томонга сув олиш. 1-бош иншоот; 2-аванкамера; 3-эгри чизиқли остона; 4- канал; 5-аванкамеранинг ювгичи; 6- чўкинди тутгич галерея; 7-водослив ёки шпунтли тўғон; 8-понур; 9-сув ташлаш тўғонининг қўш затворлари; 10-бош иншоот …

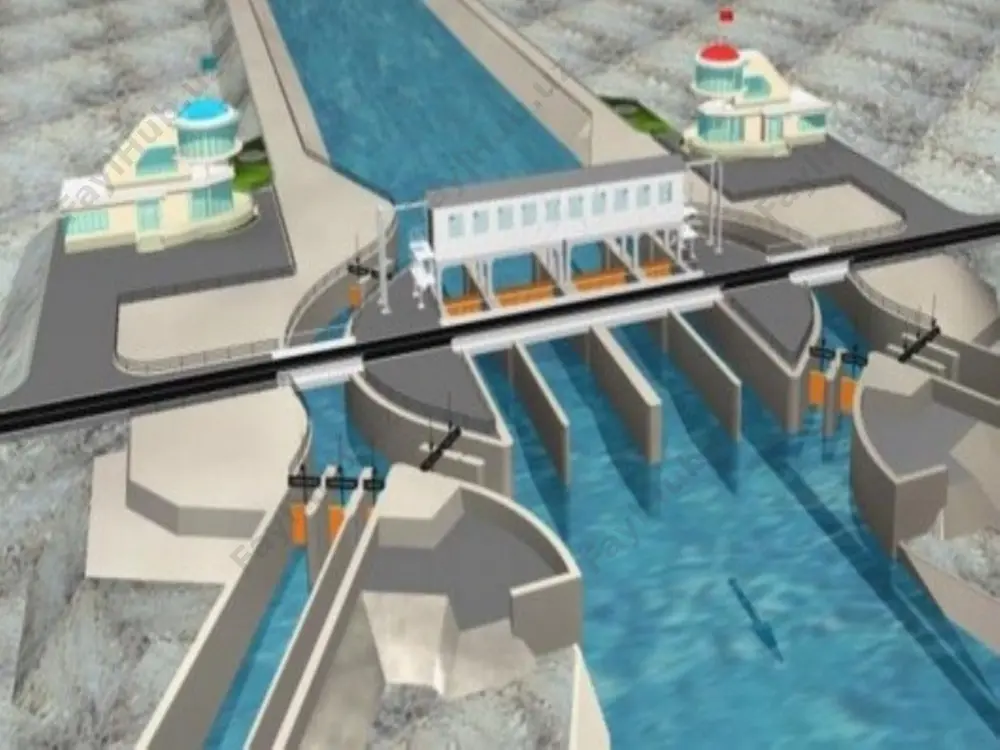

нтал сув олиш иншоотлари: 1-тўғон; 2-ювиш тирқиши; 3-темир-бетонли нов; 4-канал; 5-кириш остонаси; 6-йўлак;7-ажратувчи девор; 8-бош иншоот. туб чўкиндиларни ѐн томонга ювиб фронтал сув олиш. бундай сув олишнинг хилма-хил схемалари таклиф этилган, улар алоҳида иншоотларнинг конструктив хусусиятлари, жойлашуви, оқимнинг гидравлик структураси ҳосил қилиш ва фойдаланиш принциплари асоси билан фарқланади. сув келувчи эгри чизиқли сунъий узан ҳосил қилиб сув олиш. бу схемада дарѐларнинг тоғ олди учасикаларда катта миқдордаги сув олишда фойдаланиш тавсия этилади. бу схемада сув олиш фарғона туридаги ѐки фарғонача сув олиш деб ҳам аталади. чўкиндиларни фронтал ювиб фронтал сув олиш иншоотлари: 1-тўғон; 2-ювиш тирқиши; 3-темир-бетонли нов; 4-канал; 5-кириш остонаси; 6-йўлак;7-ажратувчи девор; 8-бош иншоот фойдаланилган адабиётлар 1. bakiеv m.r., majidov j., nosirov b., xo’jaqulov r., raxmatov m. gidrotеxnika inshootlari. ii-jild. toshkеnt, “toshkent-moliya”, 2009, 691 b. 2. бакиев м.р., мажидов ж., носиров б., хужакулов р., рахматов м. гидротехника иншоотлари. ii-жилд. тошкент, тими, 2008. 3. михалев м.а. физическое моделирование гидравлических явлений. учебное пособие. …
