1 / 24

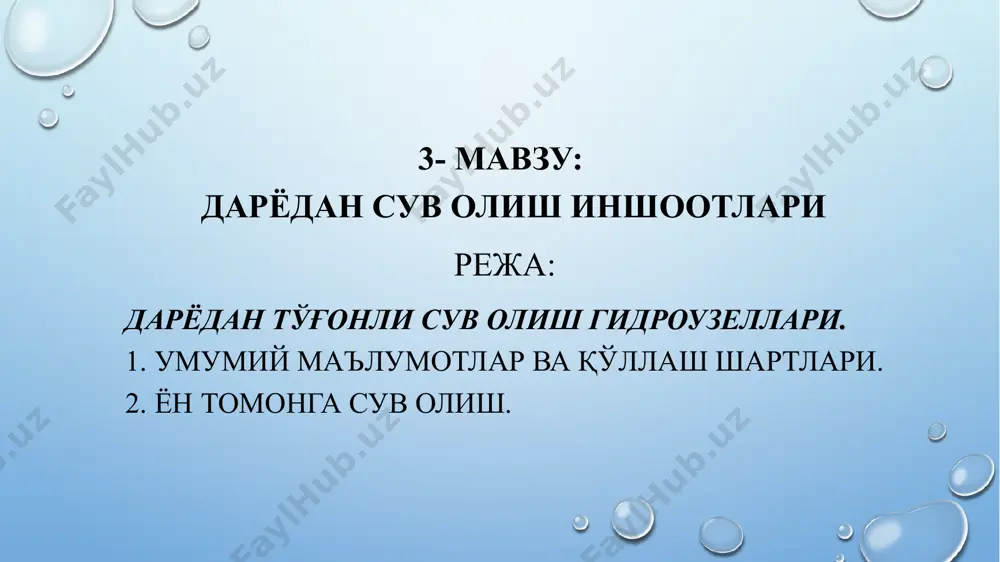

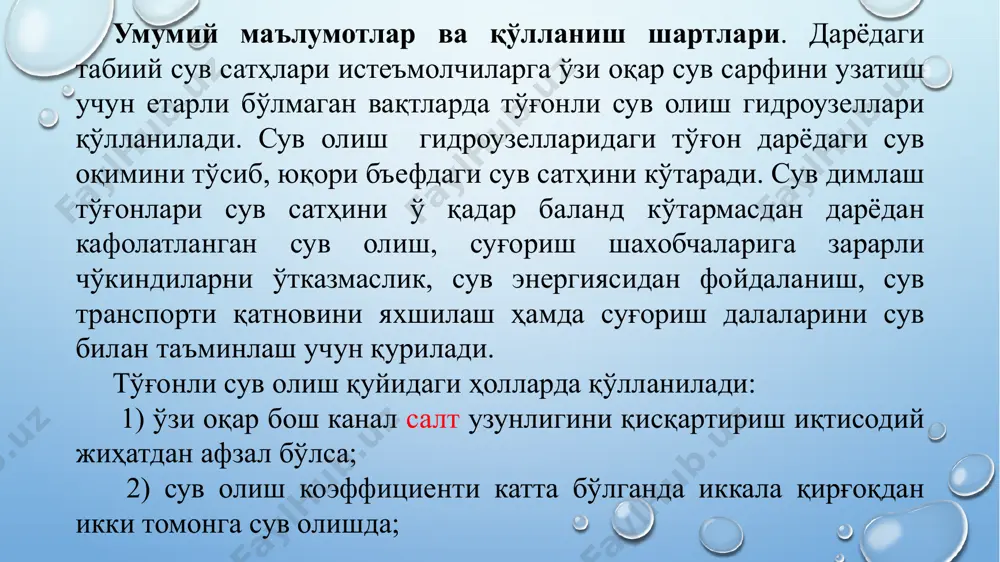

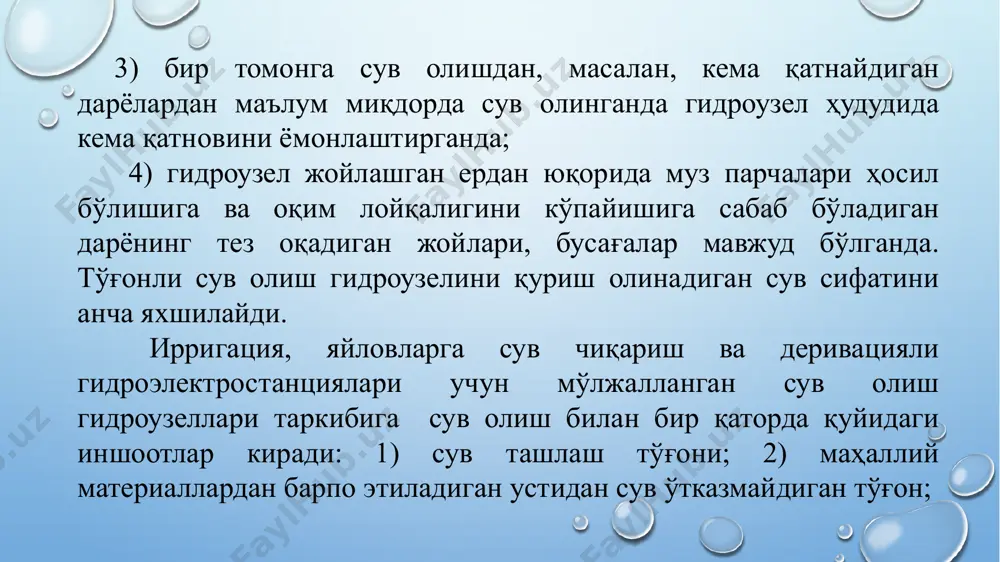

мавзу: грунтли кўтарма тўғонлар. 3- мавзу: дарёдан сув олиш иншоотлари дарёдан тўғонли сув олиш гидроузеллари. режа: 1. умумий маълумотлар ва қўллаш шартлари. 2. ён томонга сув олиш. 3. фронтал сув олиш. 4. панжарали-тўғонли сув олиш. 3- мавзу: дарёдан сув олиш иншоотлари режа: дарёдан тўғонли сув олиш гидроузеллари. 1. умумий маълумотлар ва қўллаш шартлари. 2. ён томонга сув олиш. умумий маълумотлар ва қўлланиш шартлари. дарёдаги табиий сув сатҳлари истеъмолчиларга ўзи оқар сув сарфини узатиш учун етарли бўлмаган вақтларда тўғонли сув олиш гидроузеллари қўлланилади. сув олиш гидроузелларидаги тўғон дарёдаги сув оқимини тўсиб, юқори бъефдаги сув сатҳини кўтаради. сув димлаш тўғонлари сув сатҳини ў қадар баланд кўтармасдан дарёдан кафолатланган сув олиш, суғориш шахобчаларига зарарли чўкиндиларни ўтказмаслик, сув энергиясидан фойдаланиш, сув транспорти қатновини яхшилаш ҳамда суғориш далаларини сув билан таъминлаш учун қурилади. тўғонли сув олиш қуйидаги ҳолларда қўлланилади: 1) ўзи оқар бош канал салт узунлигини қисқартириш иқтисодий жиҳатдан афзал бўлса; 2) сув олиш коэффициенти …

2 / 24

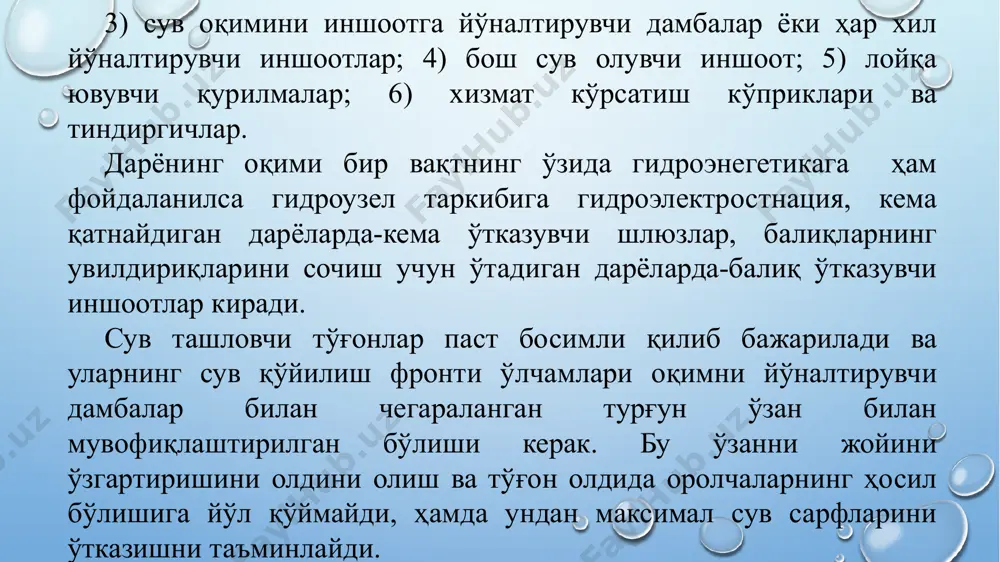

ичлар. дарёнинг оқими бир вақтнинг ўзида гидроэнегетикага ҳам фойдаланилса гидроузел таркибига гидроэлектростнация, кема қатнайдиган дарёларда-кема ўтказувчи шлюзлар, балиқларнинг увилдириқларини сочиш учун ўтадиган дарёларда-балиқ ўтказувчи иншоотлар киради. сув ташловчи тўғонлар паст босимли қилиб бажарилади ва уларнинг сув қўйилиш фронти ўлчамлари оқимни йўналтирувчи дамбалар билан чегараланган турғун ўзан билан мувофиқлаштирилган бўлиши керак. бу ўзанни жойини ўзгартиришини олдини олиш ва тўғон олдида оролчаларнинг ҳосил бўлишига йўл қўймайди, ҳамда ундан максимал сув сарфларини ўтказишни таъминлайди. ён томонга сув олиш. каналга ён томондан сув олишда сув олувчи иншоот сифтида очиқ ёки диафрагмали иншоотлар қўлланилади. сув олувчи иншоотнинг ўқи гидроузелга келадиган асосий оқим ўқига тўғри ёки ўтмас бурчак остида жойлаштирилади (8.8-расм). ён томонга сув олишда бурчак 130...1400 дан ошмаслиги керак. чўкиндилар тўғондаги тирқиш орқали қирғоққа жойлашган тирқишлар ва қурилмалар, оралиқ деворлардаги тирқишлар, тўғон танасидаги очиқ каналлар ва шу кабилар билан ювилади. ён томонга сув олиш гидроузеллари дарёнинг тўғри ва эгри чизиқли участкаларида қурилади. ён томонга тўғонли …

3 / 24

н анча қулай ҳисобланади (8.9-расм, а). 8.9-расм. чўкиндиларни фронтал ювиб ён томонга сув олиш: 1- бош иншоот; 2- кириш остонаси; 3- тўғон; 4- ювиш тирқишлари; 5- канал; 6- панжара; 7- сув қабул қилгич затворлари; 8- нов (акведук); 9- горизонтал токча. дарёдан бу тартибда сув олиш билан сувда оқиб келадиган чўкиндиларнинг оқим структурасига таъсир қилиб бўлмайди, бунинг натижасида чўкиндиларга қарши кураш чоралари анча мураккаблашиб кетади. чўкиндиларга қарши курашиш мақсадида бош иншоот остонасининг дарё тубига нисбатан бир оз баланд қилиб қурилиши чўкиндиларнинг оқиш режимини ўзгартира олмайди. шу тартибда сув олинганида юқори бъефни, шу жумладан остона олдини чўкиндилар босиб қолади, натижада майда ва йирик чўкиндилар каналга кира бошлайди. бундан ташқари чўкиб қолган чўкиндиларни ювиш учун жуда кўп сув сарф қилинади. чўкиндиларни ювиш вақтида сув лойқаланиб бош каналга чўкиндилар яна кўпроқ кира бошлайди. шу сабабли чўкиндиларни ювиш вақтида бош иншоотнинг затворлари беркитиб қўйилади ва бош каналга сув ўтказишни вақтинчалик тўхтатиб қўйилади. агар иншоот олдидаги …

4 / 24

лиш оралиқ ва ён деворларда вертикал ўрнатилган панжарали сув қабул қилгич орқали амалга оширилади (8.9-расм, в). сўнгра махсус галереялар сувни қирғоққа чиқадиган новларга ўтказилади. сув қабул қилувчи тирқишларни барча оралиқ ва ён деворларга ёки уларнинг бир қисмига жойлаштирилади. бу тирқишларнинг сони битта галереядан ўтказиладиган сув сарфи (6 м3/с гача) бўйича аниқланади. тирқиш юқориси ндс дан 0,1...0,3 м, пастки қисми эса сув ташлаш тўғони остонасидан камида 1,5 м баланд қилиб жойлаштирилади. тирқишдан келадиган сув ўтказувчилар кенглиги 1,5...3 м ли кўндаланг кесимли галереялар билан равон туташтирилади. галереядаги оқим тезлиги сув билан кирадиган ҳамма чўкиндиларни транспортлашни таъминлаши керак. галереядаги оқим режими босимсиз қабул қилинади. галереяларни ишдан тўхтатиш учун уларни охирида ясси затворлар мўлжалланади. галереядан сув сув йиғувчи новларга ўтади, нов туби билан галерея туби поғона (уступ) билан туташтирилади, чунки нов бўйлама нишабликка эга, гелереянинг ҳамма тирқишлари эса бир хил сатҳда жойлашган. чўкиндиларни қирғоқдаги қурилмалар орқали ён томонга ювиб ён томонга сув олиш. туб …

5 / 24

ндилар кўп кириб, пастдагиларга оз киради. пастки галереялар сувни чўкиндиларсиз ташлаб юборади, лекин сувни лойқалатиб, юқоридаги галереяларнинг унумли ишлашига халақат беради. чўкиндилари кўп тоғ дарёларидан сув олишда бундай конструкциялар чўкиндиларнинг иншоотга кирмаслигини таъминлай олмайди. 8.10-расм. чўкиндиларни ён томонга ювиб ён томонга сув олиш: 1-бош иншоот; 2-канал; 3-тубдаги ювгичлар; 4-тўғон; 5-кириш остонаси; 6-аванкамера; 7-аванкамера остонаси; 8-сув қабул қилгич затвори; 9-ювгич. шағал тутиб қолиб ён томонга сув олишда (8.10-расм, б) тўғри чизиқли остона 5 ва шағал тутгичнинг охирида жойлаштирилган эгри чизиқли остона 7 бўлади. кириш қисми остонаси олдида тўхтаб қоладиган йирик чўкиндилар тўғондаги ювиш тирқишлари орқали йирик чўкиндилар тўғондаги ювиш оралиқлари орқали ўтиб шағал тутгичда чўкади, қолган чўкиндилар эса ювгич 9 орқали ювиб турилади. бу схемада сув олинадиган сув оладиган аванкамера 6 да чўкиб қолган чўкиндиларни ҳаммасини ювгич 9 ювиб улгура олмайди. чўкиндиларни тутгич галереяли ён томонга сув олиш. сув остида ва унга яқин қатламларда кўп миқдорда йирик чўкиндилар оқизиб келадиган дарёлардан …
