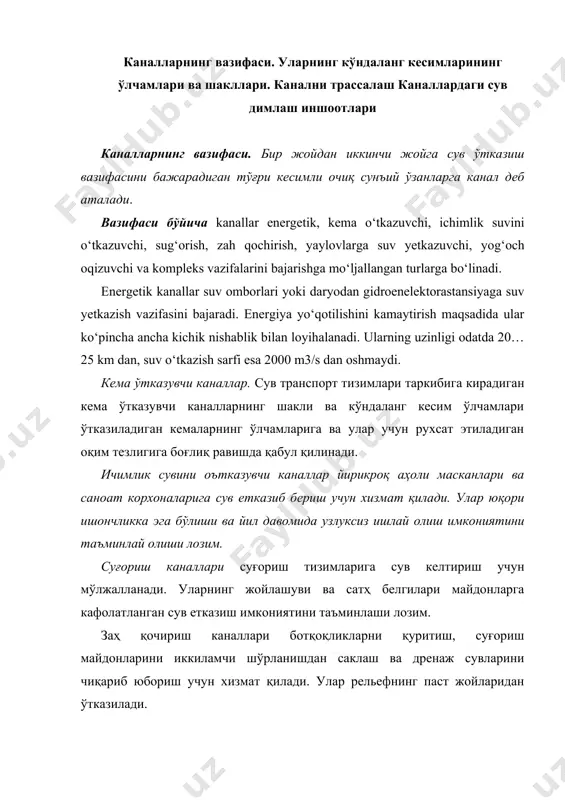

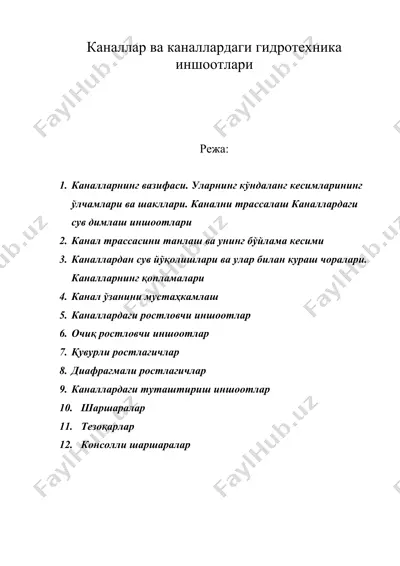

1683713052.doc каналлар ва каналлардаги гидротехника иншоотлари режа: 1. каналларнинг вазифаси. уларнинг кўндаланг кесимларининг ўлчамлари ва шакллари. канални трассалаш каналлардаги сув димлаш иншоотлари 2. канал трассасини танлаш ва унинг бўйлама кесими 3. каналлардан сув йўқолишлари ва улар билан кураш чоралари. каналларнинг қопламалари 4. канал ўзанини мустаҳкамлаш 5. каналлардаги ростловчи иншоотлар 6. очиқ ростловчи иншоотлар 7. қувурли ростлагичлар 8. диафрагмали ростлагичлар 9. каналлардаги туташтириш иншоотлар 10. шаршаралар 11. тезоқарлар 12. консолли шаршаралар каналларнинг вазифаси. уларнинг кўндаланг кесимларининг ўлчамлари ва шакллари. канални трассалаш каналлардаги сув димлаш иншоотлари каналларнинг вазифаси. бир жойдан иккинчи жойга сув ўтказиш вазифасини бажарадиган тўғри кесимли очиқ сунъий ўзанларга канал деб аталади. вазифаси бўйича kanallar energetik, kema o‘tkazuvchi, ichimlik suvini o‘tkazuvchi, sug‘orish, zah qochirish, yaylovlarga suv yetkazuvchi, yog‘och oqizuvchi va kompleks vazifalarini bajarishga mo‘ljallangan turlarga bo‘linadi. energetik kanallar suv omborlari yoki daryodan gidroenelektorastansiyaga suv yetkazish vazifasini bajaradi. energiya yo‘qotilishini kamaytirish maqsadida ular ko‘pincha ancha kichik nishablik bilan loyihalanadi. ularning uzinligi …

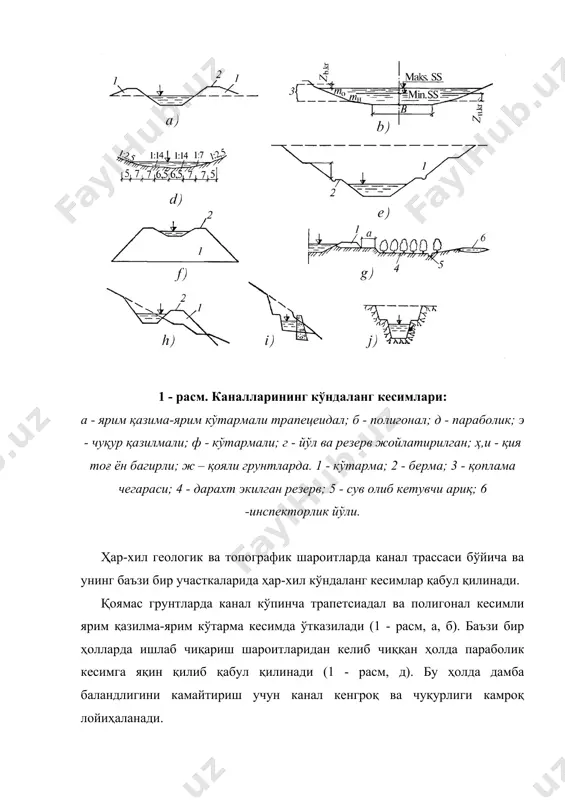

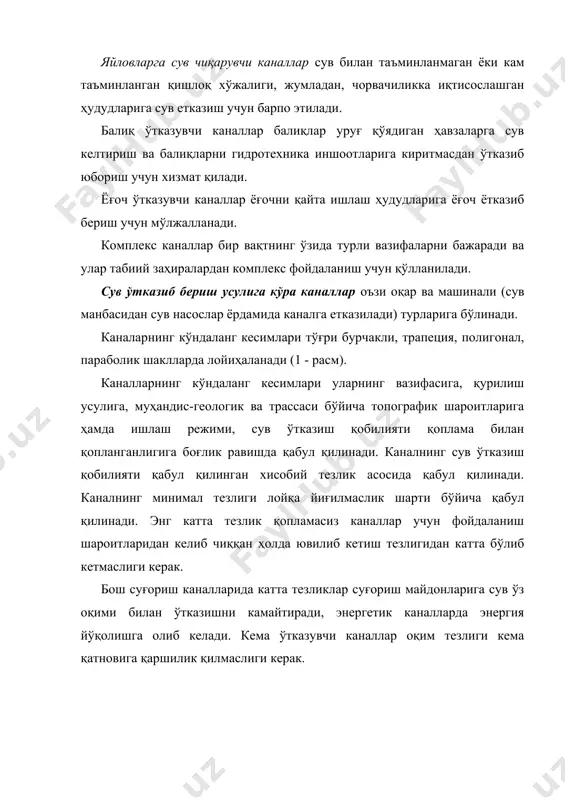

тини таъминлаши лозим. заҳ қочириш каналлари ботқоқликларни қуритиш, суғориш майдонларини иккиламчи шўрланишдан саклаш ва дренаж сувларини чиқариб юбориш учун хизмат қилади. улар рельефнинг паст жойларидан ўтказилади. яйловларга сув чиқарувчи каналлар сув билан таъминланмаган ёки кам таъминланган қишлоқ хўжалиги, жумладан, чорвачиликка иқтисослашган ҳудудларига сув етказиш учун барпо этилади. балиқ ўтказувчи каналлар балиқлар уруғ қўядиган ҳавзаларга сув келтириш ва балиқларни гидротехника иншоотларига киритмасдан ўтказиб юбориш учун хизмат қилади. ёғоч ўтказувчи каналлар ёғочни қайта ишлаш ҳудудларига ёғоч ётказиб бериш учун мўлжалланади. комплекс каналлар бир вақтнинг ўзида турли вазифаларни бажаради ва улар табиий заҳиралардан комплекс фойдаланиш учун қўлланилади. сув ўтказиб бериш усулига кўра каналлар oъзи оқар ва машинали (сув манбасидан сув насослар ёрдамида каналга етказилади) турларига бўлинади. каналарнинг кўндаланг кесимлари тўғри бурчакли, трапеция, полигонал, параболик шаклларда лойиҳаланади (1 - расм). каналларнинг кўндаланг кесимлари уларнинг вазифасига, қурилиш усулига, муҳандис-геологик ва трассаси бўйича топографик шароитларига ҳамда ишлаш режими, сув ўтказиш қобилияти қоплама билан қопланганлигига боғлик равишда …

ғ ён багирли; ж – қояли грунтларда. 1 - кўтарма; 2 - берма; 3 - қоплама чегараси; 4 - дарахт экилган резерв; 5 - сув олиб кетувчи ариқ; 6 -инспекторлик йўли. ҳар-хил геологик ва топографик шароитларда канал трассаси бўйича ва унинг баъзи бир участкаларида ҳар-хил кўндаланг кесимлар қабул қилинади. қоямас грунтларда канал кўпинча трапетсиадал ва полигонал кесимли ярим қазилма-ярим кўтарма кесимда ўтказилади (1 - расм, а, б). баъзи бир ҳолларда ишлаб чиқариш шароитларидан келиб чиққан ҳолда параболик кесимга яқин қилиб қабул қилинади (1 - расм, д). бу ҳолда дамба баландлигини камайтириш учун канал кенгроқ ва чуқурлиги камроқ лойиҳаланади. тўлиқ қазилмада ўтган канал участкаларига (1 - расм, э) ҳар 5…8 м дан кейин баландлиги бўйича кенглиги 1 м дан кам бўлмаган бермалар ўтказилади. одатда, ишлаб чиқаришдан келиб чиққан ҳолда берма кенглиги 3 м гача қабул қилинади. баъзи бир ҳолларда каналлар тўлиқ кўтармада лойиҳаланади (1 - расм, ф). бу ҳолда йиғилган тошқин …

,25 қабул қилинади. канал трассасини танлаш ва унинг бўйлама кесими канал трассаси йўналиши унинг вазифасидан келиб чиққан ҳолда танланади. ичимлик суви учун мўлжалланган каналлар аҳоли истиқомат қилувчи масканларидан ўтмаслигини таъминлаш, санитар зоналарни ташкил қилиш лозим. суғориш каналлари трассаси жойнинг юқори нуқталаридан, заҳ қочириш каналлари трассаси жойининг паст сатҳидан ўтказилади. энергетик каналлар трассасини белгилашда йўқотилган энергиянинг минимал нархлар йиғиндиси ва фойдаланиш даврида кетган нархни ҳисобга олган ҳолда ўтказилади. трассани танлашда, одатда рельефнинг тегишли жойларида бошланғич ва охирги пунктлар орасида ўтказиладиган трассанинг мумкин бўлган вариантлари кўриб чиқилади. сўнгра каналнинг ўртача нишаблиги аниқланади. қабул қилинган нишабликлар каналдаги сув оқими тезлиги йўл қуйиладиган тезликдан катта бўлса, уни участкаларга бўлинади, трассанинг энг ноқулай жойларида туташтирувчи, тўсиқлардан сув ўтказувчи иншоотлар ўрнатилади. канал баландликлар билан кесишганда канал трассаси турлича сув сатҳига эга бўлган участкаларга бўлинади. участкалар орасидаги сув сатҳлари фарқибаландликка кўтарилишда насос станциялар ва ундан тушишда туташтирувчи иншотлар ёрдамида бартараф этилади. канал трассасини ўтказишда ноқулай бўлган мухандис …

кўтармада ўтган каналларни, нисбатан унча катта бўлмаган пастликлар билан кесишган жойлардан ўтказиш мумкин. каналнинг охирги кўндаланг, бўйлама кесимлари ва трассаси қурилиш ишларини ҳисобга олган вариантларни техник-иқтисодий асослаш асосида қабул қилинади. катта каналларни лойиҳалашда, уларнинг узун участкаларга эга бўлиши каналдаги сув сатҳини кўтариб юборишини ҳисобга олиш лозим. канал трассасини, мумкин қадар шамол энг кўп эсадиган йўналиш билан мос келмаслигини таъминланиш керак. канал бурилишларида муз ва муз парчаларининг тиқилиб қолиш ҳолати юз бермаслиги учун унинг ботиқ қирғоқларида сув тезлиги оширишга эришиш лозим. бунинг учун, бурилиш радиуси каналдаги сув сатҳи кенглигининг беш баробарига тенг қилиб олинади. кема ўтказувчи каналлар ўқи бўйича бурилиш радиуси энг катта ўтувчи кема узунлигининг беш баробарига тенг қилиб олинади. канал трассаси танлаб олингач ва уни гидравлик ҳисоби бажарилгандан сўнг каналнинг бўйлама ва кўндаланг кесимлари қурилади. канал ўқи буйлаб олинган кесим каналнинг бўйлама кесими, канал ўқига кўндаланг олинган тик кесма эса унинг кўндаланг кесими дейилади. канал бўйлама кесимини тузиш йўли …
