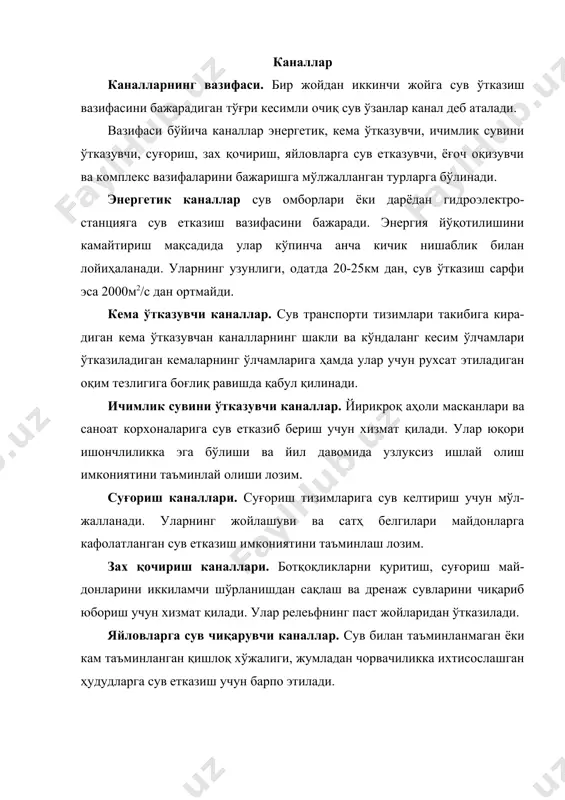

1573218514.doc каналлар ва улардаги гидротехника иншоотлари режа: 1. каналлар 2. каналларнинг кўндаланг кесимлари. 3. каналлардаги сув ўтказувчи иншоотлар каналлар каналларнинг вазифаси. бир жойдан иккинчи жойга сув ўтказиш вазифасини бажарадиган тўғри кесимли очиқ сув ўзанлар канал деб аталади. вазифаси бўйича каналлар энергетик, кема ўтказувчи, ичимлик сувини ўтказувчи, суғориш, зах қочириш, яйловларга сув етказувчи, ёғоч оқизувчи ва комплекс вазифаларини бажаришга мўлжалланган турларга бўлинади. энергетик каналлар сув омборлари ёки дарёдан гидроэлектро-станцияга сув етказиш вазифасини бажаради. энергия йўқотилишини камайтириш мақсадида улар кўпинча анча кичик нишаблик билан лойиҳаланади. уларнинг узунлиги, одатда 20-25км дан, сув ўтказиш сарфи эса 2000м2/с дан ортмайди. кема ўтказувчи каналлар. сув транспорти тизимлари такибига кира-диган кема ўтказувчан каналларнинг шакли ва кўндаланг кесим ўлчамлари ўтказиладиган кемаларнинг ўлчамларига ҳамда улар учун рухсат этиладиган оқим тезлигига боғлиқ равишда қабул қилинади. ичимлик сувини ўтказувчи каналлар. йирикроқ аҳоли масканлари ва саноат корхоналарига сув етказиб бериш учун хизмат қилади. улар юқори ишончлиликка эга бўлиши ва йил давомида узлуксиз …

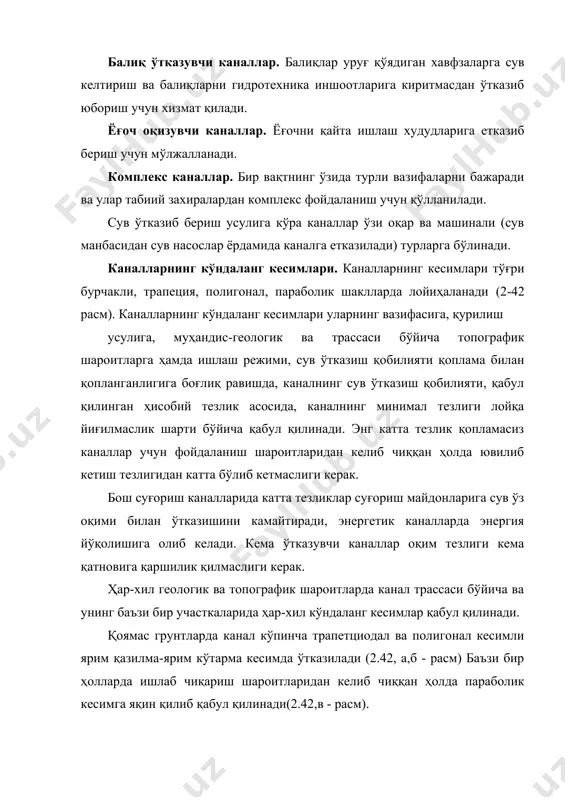

ёғочни қайта ишлаш худудларига етказиб бериш учун мўлжалланади. комплекс каналлар. бир вақтнинг ўзида турли вазифаларни бажаради ва улар табиий захиралардан комплекс фойдаланиш учун қўлланилади. сув ўтказиб бериш усулига кўра каналлар ўзи оқар ва машинали (сув манбасидан сув насослар ёрдамида каналга етказилади) турларга бўлинади. каналларнинг кўндаланг кесимлари. каналларнинг кесимлари тўғри бурчакли, трапеция, полигонал, параболик шаклларда лойиҳаланади (2-42 расм). каналларнинг кўндаланг кесимлари уларнинг вазифасига, қурилиш усулига, муҳандис-геологик ва трассаси бўйича топографик шароитларга ҳамда ишлаш режими, сув ўтказиш қобилияти қоплама билан қопланганлигига боғлиқ равишда, каналнинг сув ўтказиш қобилияти, қабул қилинган ҳисобий тезлик асосида, каналнинг минимал тезлиги лойқа йиғилмаслик шарти бўйича қабул қилинади. энг катта тезлик қопламасиз каналлар учун фойдаланиш шароитларидан келиб чиққан ҳолда ювилиб кетиш тезлигидан катта бўлиб кетмаслиги керак. бош суғориш каналларида катта тезликлар суғориш майдонларига сув ўз оқими билан ўтказишини камайтиради, энергетик каналларда энергия йўқолишига олиб келади. кема ўтказувчи каналлар оқим тезлиги кема қатновига қаршилик қилмаслиги керак. ҳар-хил геологик ва топографик …

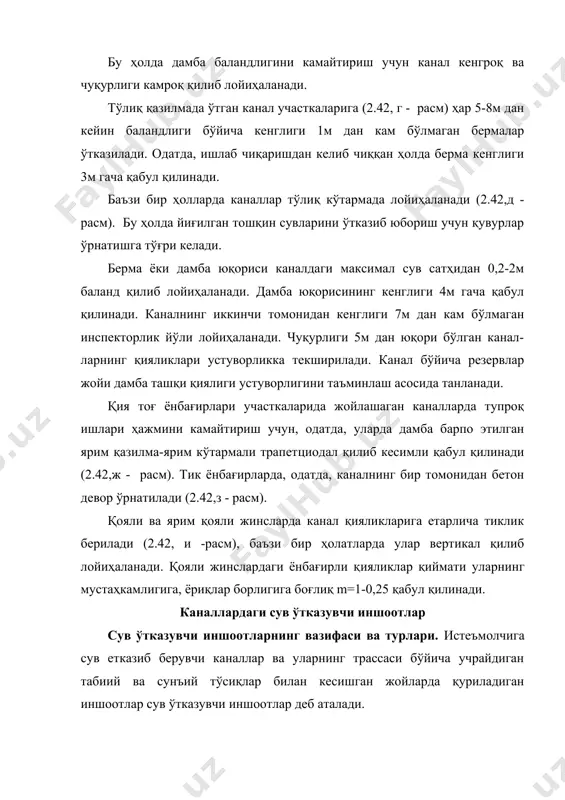

д - расм). бу ҳолда йиғилган тошқин сувларини ўтказиб юбориш учун қувурлар ўрнатишга тўғри келади. берма ёки дамба юқориси каналдаги максимал сув сатҳидан 0,2-2м баланд қилиб лойиҳаланади. дамба юқорисининг кенглиги 4м гача қабул қилинади. каналнинг иккинчи томонидан кенглиги 7м дан кам бўлмаган инспекторлик йўли лойиҳаланади. чуқурлиги 5м дан юқори бўлган канал-ларнинг қияликлари устуворликка текширилади. канал бўйича резервлар жойи дамба ташқи қиялиги устуворлигини таъминлаш асосида танланади. қия тоғ ёнбағирлари участкаларида жойлашаган каналларда тупроқ ишлари ҳажмини камайтириш учун, одатда, уларда дамба барпо этилган ярим қазилма-ярим кўтармали трапетциодал қилиб кесимли қабул қилинади (2.42,ж - расм). тик ёнбағирларда, одатда, каналнинг бир томонидан бетон девор ўрнатилади (2.42,з - расм). қояли ва ярим қояли жинсларда канал қияликларига етарлича тиклик берилади (2.42, и -расм), баъзи бир ҳолатларда улар вертикал қилиб лойиҳаланади. қояли жинслардаги ёнбағирли қияликлар қиймати уларнинг мустаҳкамлигига, ёриқлар борлигига боғлиқ m=1-0,25 қабул қилинади. каналлардаги сув ўтказувчи иншоотлар сув ўтказувчи иншоотларнинг вазифаси ва турлари. истеъмолчига сув етказиб …

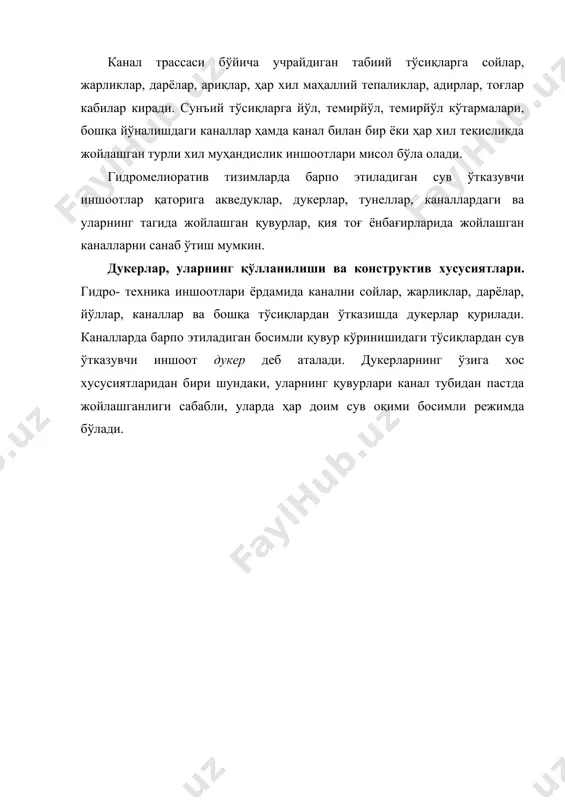

дамида канални сойлар, жарликлар, дарёлар, йўллар, каналлар ва бошқа тўсиқлардан ўтказишда дукерлар қурилади. каналларда барпо этиладиган босимли қувур кўринишидаги тўсиқлардан сув ўтказувчи иншоот дукер деб аталади. дукерларнинг ўзига хос хусусиятларидан бири шундаки, уларнинг қувурлари канал тубидан пастда жойлашганлиги сабабли, уларда ҳар доим сув оқими босимли режимда бўлади. 2.42-расм. каналларнинг кўндаланг кесимлари: а-ярим қазилма – ярим кўтармали трапетсиодал; б-полигонал; в-параболик; г-чуқур қазилмали; д-кўтармали; е-йўл ва резерв жойлаўтирилган; ж-қия тоғ ёнбағирли; з-тик ёнбағирларда; и- қояли грунтларда; 1-кўтарма; 2-берма; 3-қоплама чегараси; 4-дарахт экилган резерв; 5-сув олиб кетувчи ариқ; 6-инспекторлик йўли. дукерларни ер сатҳи юзига нисбатан икки хил турда жойлаштириш мумкин: 1-ёпиқ, канал, йўл, дарё ва ҳоказолар тагида жойлашган (2-43, a,б расм); 2-очиқ, қия ёнбағирларида ҳамда унча кенг бўлмаган ва чуқур сойликлар ер сатҳи юзида жойлашган (2-43,в расм). конструктив хусусиятлари бўйича дукерлар ёпиқ қудуқли (шахтали) (2-43,a расм), ёпиқ эгри чизиқли (2-43,б расм) ва очиқ эгри чизиқли бўлади (2-43,в расм). дукерлар йиғма ва монолит темир-бетондан, …

, юқорида келтирилган таркибий қисмдаги конструктив элементларнинг баъзи бирлари бўлмаслиги мумкин. масалан, бир кўзли дукерларда затвор бўлмайди, унча сув сарфи катта бўлмаган канал дукерида анкерли таянчлар ўрнатилмайди. каналнинг сув сарфига кўра, дукерлар бир кўзли ёки кўп кўзли бўлиши мумкин. кўп кўзли дукерлар узлуксиз ишлайдиган каналларда ҳам қурилади. чунки дукерлар кўп кўзли бўлганида, уларни таъмирлашга имкон туғилади. гидромелиоратив тизимлардаги дукер қурилишида доиравий ва тўғри бурчакли кесимли қувурлар ишлатилади. дукерлар ҳар қандай ҳисобий сув сарфини ўтказиш мумкин, лекин уларнинг кўндаланг кесим юзалари катта сув миқдорларида чегараланиб қолади. шунинг учун бундай катта сув миқдорини ўтказиш учун кўп кўзли дукерлар қабул қилинади. дукердаги тезлик 1,5-4м/с атрофида тайинланади. бу ерда пастки чегара дукер қувурининг лойқа бўлиб қолмаслик асосида ва шу билан бирга бу тезлик каналдаги тезликдан кичик бўлмаслиги керак. тезликнинг юқори чегараси дукердаги босимнинг йўқолиши билан боғлиқдир. дукердаги тезликнинг ортиши қувурнинг кесим юзини камайтиришга ва бу ўз навбатида ҳаракатларни камайтиришга олиб келади. лекин босим йўқолиши …
