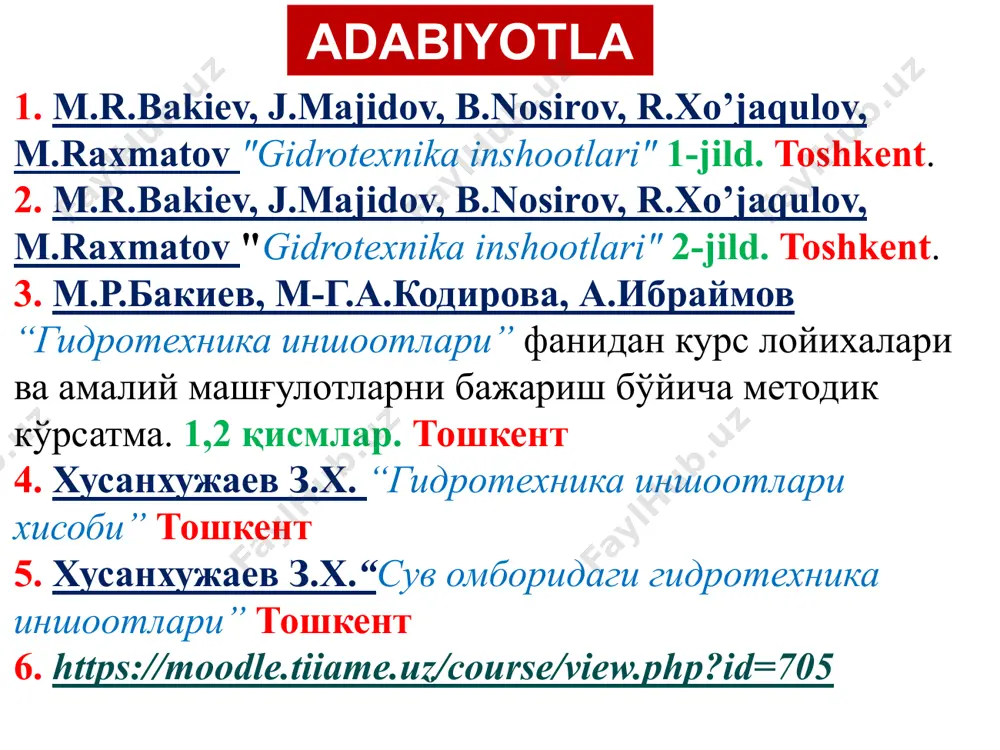

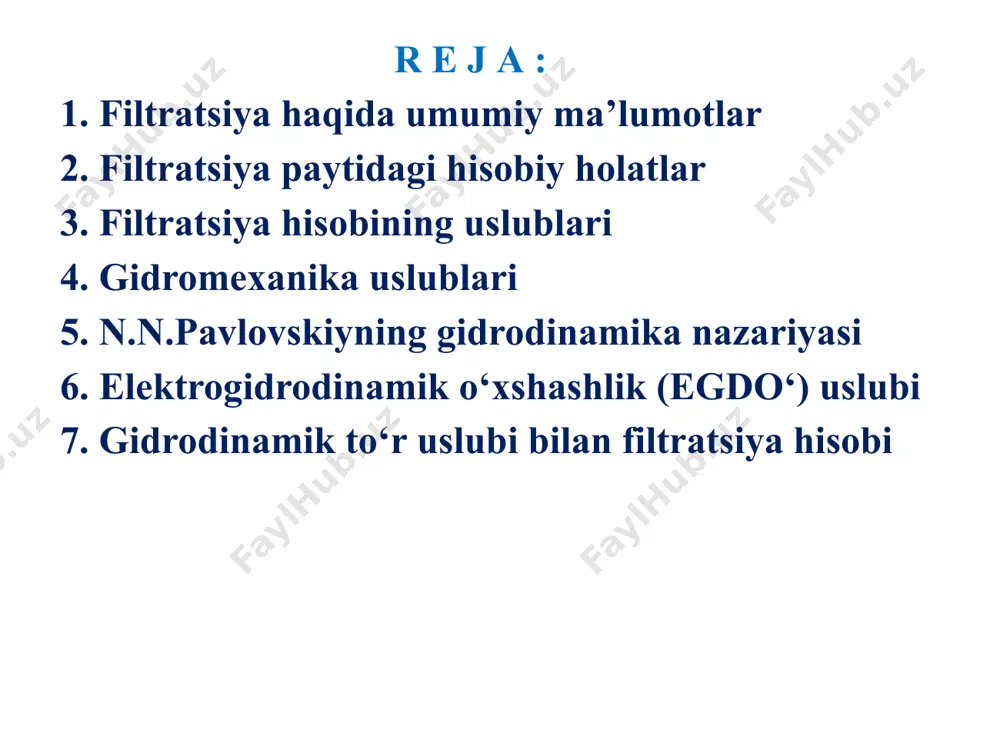

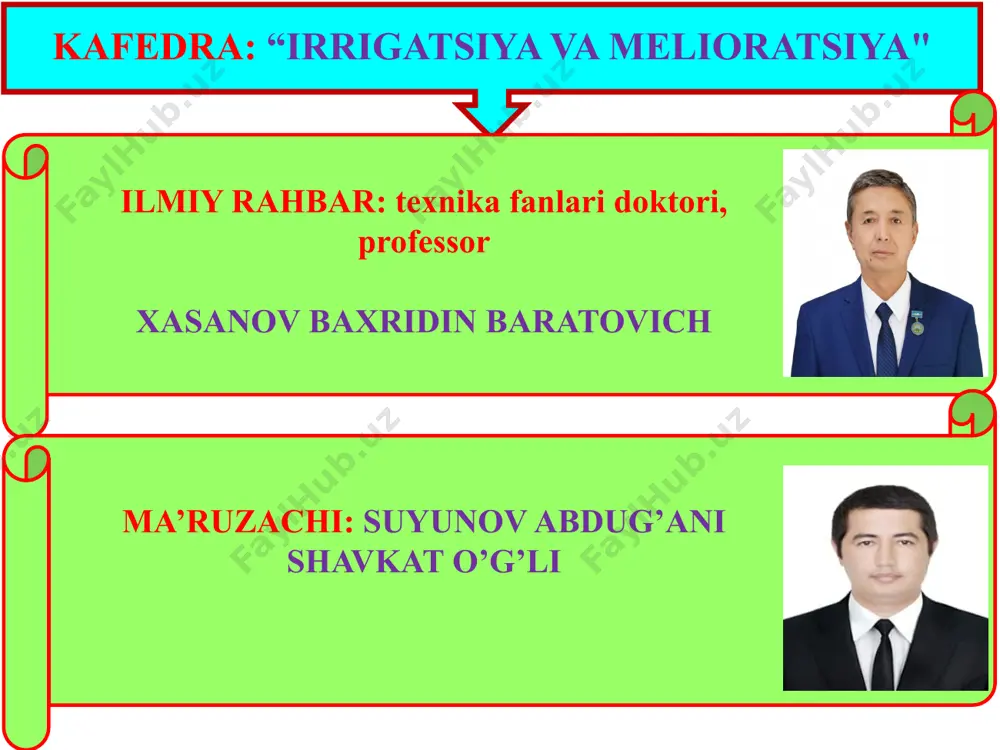

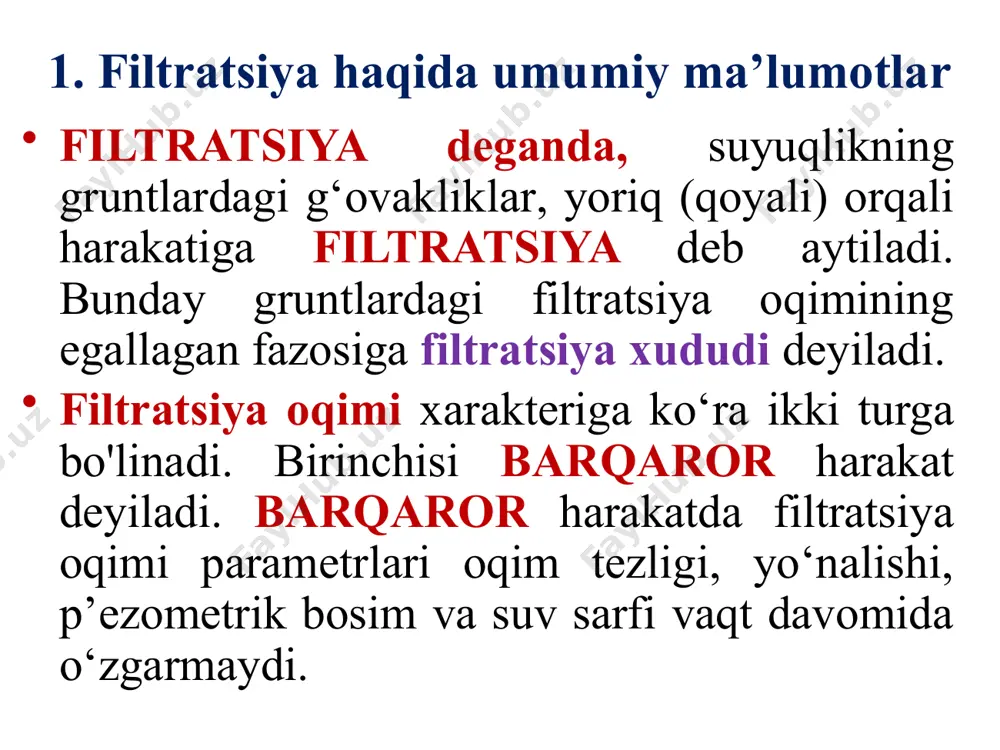

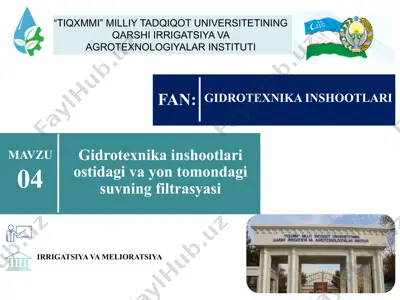

gidrotexnika inshootlari ostidagi va yon tomondagi suvning filtratsiyasi gidrotexnika inshootlari ostidagi va yon tomondagi suvning filtrasyasi 1 adabiyotlar: 1. m.r.bakiev, j.majidov, b.nosirov, r.xo’jaqulov, m.raxmatov "gidrotexnika inshootlari" 1-jild. toshkent. 2. m.r.bakiev, j.majidov, b.nosirov, r.xo’jaqulov, m.raxmatov "gidrotexnika inshootlari" 2-jild. toshkent. 3. м.р.бакиев, м-г.а.кодирова, а.ибраймов “гидротехника иншоотлари” фанидан курс лойихалари ва амалий машғулотларни бажариш бўйича методик кўрсатма. 1,2 қисмлар. тошкент 4. хусанхужаев з.х. “гидротехника иншоотлари хисоби” тошкент 5. хусанхужаев з.х.“сув омборидаги гидротехника иншоотлари” тошкент 6. https://moodle.tiiame.uz/course/view.php?id=705 kafedra: “irrigatsiya va melioratsiya" ilmiy rahbar: texnika fanlari doktori, professor xasanov baxridin baratovich ma’ruzachi: suyunov abdug’ani shavkat o’g’li r e j a : 1. filtratsiya haqida umumiy ma’lumotlar 2. filtratsiya paytidagi hisobiy holatlar 3. filtratsiya hisobining uslublari 4. gidromexanika uslublari 5. n.n.pavlovskiyning gidrodinamika nazariyasi 6. elektrogidrodinamik o‘xshashlik (egdo‘) uslubi 7. gidrodinamik to‘r uslubi bilan filtratsiya hisobi 1. filtratsiya haqida umumiy ma’lumotlar filtratsiya deganda, suyuqlikning gruntlardagi g‘ovakliklar, yoriq (qoyali) orqali harakatiga filtratsiya deb aytiladi. bunday gruntlardagi filtratsiya oqimining …

2 / 40

. filtratsiya oqimining bosimli harakati: 1–ponur; 2–suv urilma; 3–risberma; 4–inshoot tagi; 5–zatvor; 6–flyutbetga ta’sir qiluvchi filtratsiya bosimi; 7–suv o‘tkazmaydigan qatlam. filtratsiya oqimining bosimsiz harakati: 1-depressiya egri chizig‘i; 2-pastki qiyalik; 3-to‘g‘on tepasi; 4-yuqori qiyalik. qoyamas gruntlar uchun filtratsiya koeffitsiyentining o‘rtacha qiymatlari suv dimlovchi inshootlardagi yuza va filtratsiya oqimlari sxemalari: a–bir jinsli-izotrop, gruntli zaminlarda yuza oqimlar; b–bir jinsli-anizotrop, gruntli zaminlarda yuza va filtratsiya oqimlari. 2. filtratsiya paytidagi hisobiy holatlar tabiiy sharoitlarda inshoot zaminida o‘zaro joylashgan turli xil grunt qatlamlarini uchratish mumkin. bir jinsli gruntlar kichik inshootlar ostida uchrasa, yirik inshootlar zamini ko‘pincha turli jinsli gruntlardan tashkil topgan bo‘ladi. filtratsiya nazariyasi barcha sharoitlar uchun filtratsiya hisoblarini bajarish imkonini bermaydi. shu sababli gruntlarning qatlamlanishi bo‘lgan joylar filtratsiya oqimi parametrlarini aniqlashning tayyor yechimi bo‘lgan hisobiy sxemalar holatiga keltiriladi. suv dimlovchi inshootlarda suv sathlari vaqt davomida o‘zgarib turadi, lekin filtratsiya hisoblari faqat ular orasidagi farq o‘zgarmas bo‘lgan holat uchun bajariladi. buning uchun hisobiy sxemalar ta’sir etuvchi …

3 / 40

ezik z va pezometrik qiymatlar yig‘indisi ko‘rinishida ifodalanadi bunda, hx– qabul qilingan taqqoslash tekisligiga nisbatan filtratsiya oblastining ko‘riladigan nuqtasidagi bosim; zx – taqqoslash tekisligidan ko‘riladigan nuqtagacha bo‘lgan masofa, bunda (+) belgisi nuqta taqqoslash tekisligidan yuqorida joylashgan bo‘lsa, (–) belgisi undan pastda bo‘lsa; – shu nuqtadagi pezometrik balandlik. filtratsiya hisoblarida asosiy yo‘l qo'yilishlarga quyidagilar kiradi: 1) filtratsiya oqimining ikki o‘lchamli harakati ko‘riladi; 2) inshoot zaminidagi grunt bir jinsli - izotrop hisoblanadi (bir jinsli - anizotrop gruntlarda filtratsiya sxemasini ekvivalent bo‘lgan bir jinsli izotrop gruntga keltiriladi va bunda flyutbet o‘lchamlari o‘zgartiriladi); 3) inshootga ta’sir etuvchi berilgan bosim vaqt bo‘yicha o‘zgarmaydi, demak, barqaror filtratsiya ko‘riladi; 4) filtratsiya koeffitsiyenti doimiy hisoblanadi; 5) suv harorati va grunt g‘ovakligi o‘zgarmas hisoblanadi; 6) inshoot uzunligi cheksiz hisoblanadi; 7) yer osti konturi vertikal elementlari suv o‘tkazmas deb hisoblanadi. 3. filtratsiya hisobining uslublari filtratsiya hisoblari quyidagi masalalarni hal etish uchun bajariladi: gidrotexnika inshooti yer osti konturi gorizontal elementlariga ta’sir …

4 / 40

jimini ifodalaydi va bu rejimda tezlik o‘zgarishi keng miqyosda kuzatiladi. bu qonun galechnikli gruntlardan tashqari hamma gruntlar uchun qo‘llaniladi. amaldagi filtratsiya hisoblarining uslublarini asosiy uch guruhga bo‘lish mumkin. birinchi guruh – gidromexanik, filtratsiya oqimi harakati matematik fizikaning masalasi sifatida asoslangan. bu usullar bilan hisoblashlar shuni ko‘rsatdiki, bosim yer osti konturi uzunligi egri chiziq bo‘yicha o‘zgaradi, bunda egri chiziq qavariqligi boshlang‘ich uchastkada tashqi tomonga, oxirida esa ichkari tomonga bo‘ladi. ikkinchi guruh – eksperimental uslublar. ularning ichida eng ko‘p qo‘llaniladigani egdo‘ (elektro - gidrodinamik o‘xshashlik) uslubidir. bu uslub yordamida har qanday flyutbet yer osti konturining gidrodinamik to‘rini qurish mumkin. shuningdek, eksperimental uslub bilan filtratsiyani gruntli nov ichida joylashgan gidrotexnika inshootlari modellarida ham tadqiqot qilishda qo‘llaniladi. uchinchi guruh – gidravlik uslub bo‘lib, u masalani taxminiy yechishga asoslangan. bu eng ko‘p qo‘llaniladigan uslub bo‘lib, amaliy hisoblarda qo‘llaniladi. gidravlik uslublarda flyutbetning siniq nuqtalari orasidagi bosim o‘zgarishi xarakteri to‘g‘ri chiziqli deb qabul qilinadi, bu holda flyutbet …

5 / 40

uv o‘tkazmaydigan shpunt (3.6 a-rasm) filtratsiya hisobi. (n.n.pavlovskiy bo‘yicha) shpunt pastki qirrasi bo‘yicha bosim cheklanmagan (a) va cheklangan (b) qalinlikdagi suv o‘tkazuvchan zamindagi shpunt ostidagi fil’tratsiya hisobi sxemalari shpunt yuqori qirrasi bo‘yicha bosim 0 0,1 > 80,0 q u m l i 0,1...0,2 80,0...17,0 q u m : y i r i k z a r r a l i 0,05...0,01 40,0...8,0 m a y d a z a r r a l i 0,005...0,001 4,0...0,8 g i l l i 0,002...0,0001 1,5...0,08 q u m o q : z i ch 0,0005...0,0001 0 ,4...0,08 g‘ o v a k 0,005...0,001 4,0...8,0 s o g‘ t u p r o q 0,1 > 80,0 qumli 0,1...0,2 80,0...17,0 qum: yirik zarrali 0,05...0,01 40,0...8,0 mayda zarrali 0,005...0,001 4,0...0,8 gilli 0,002...0,0001 1,5...0,08 qumoq: zich 0,0005...0,0001 0,4...0,08 g‘ovak 0,005...0,001 4,0...8,0 sog‘ tuproq < 0,0001 < 0,08 gil < 0,000001 < 0,0008 g / p …
