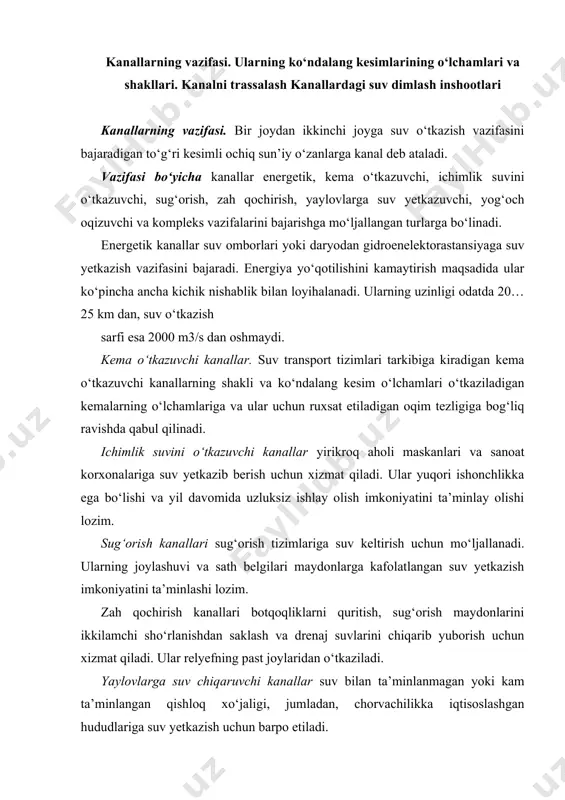

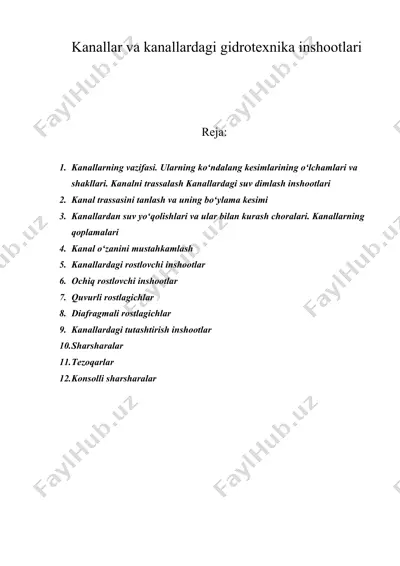

1683712960.doc kanallar va kanallardagi gidrotexnika inshootlari reja: 1. kanallarning vazifasi. ularning ko‘ndalang kesimlarining o‘lchamlari va shakllari. kanalni trassalash kanallardagi suv dimlash inshootlari 2. kanal trassasini tanlash va uning bo‘ylama kesimi 3. kanallardan suv yo‘qolishlari va ular bilan kurash choralari. kanallarning qoplamalari 4. kanal o‘zanini mustahkamlash 5. kanallardagi rostlovchi inshootlar 6. ochiq rostlovchi inshootlar 7. quvurli rostlagichlar 8. diafragmali rostlagichlar 9. kanallardagi tutashtirish inshootlar 10. sharsharalar 11. tezoqarlar 12. konsolli sharsharalar kanallarning vazifasi. ularning ko‘ndalang kesimlarining o‘lchamlari va shakllari. kanalni trassalash kanallardagi suv dimlash inshootlari kanallarning vazifasi. bir joydan ikkinchi joyga suv o‘tkazish vazifasini bajaradigan to‘g‘ri kesimli ochiq sun’iy o‘zanlarga kanal deb ataladi. vazifasi bo‘yicha kanallar energetik, kema o‘tkazuvchi, ichimlik suvini o‘tkazuvchi, sug‘orish, zah qochirish, yaylovlarga suv yetkazuvchi, yog‘och oqizuvchi va kompleks vazifalarini bajarishga mo‘ljallangan turlarga bo‘linadi. energetik kanallar suv omborlari yoki daryodan gidroenelektorastansiyaga suv yetkazish vazifasini bajaradi. energiya yo‘qotilishini kamaytirish maqsadida ular ko‘pincha ancha kichik nishablik bilan loyihalanadi. ularning uzinligi …

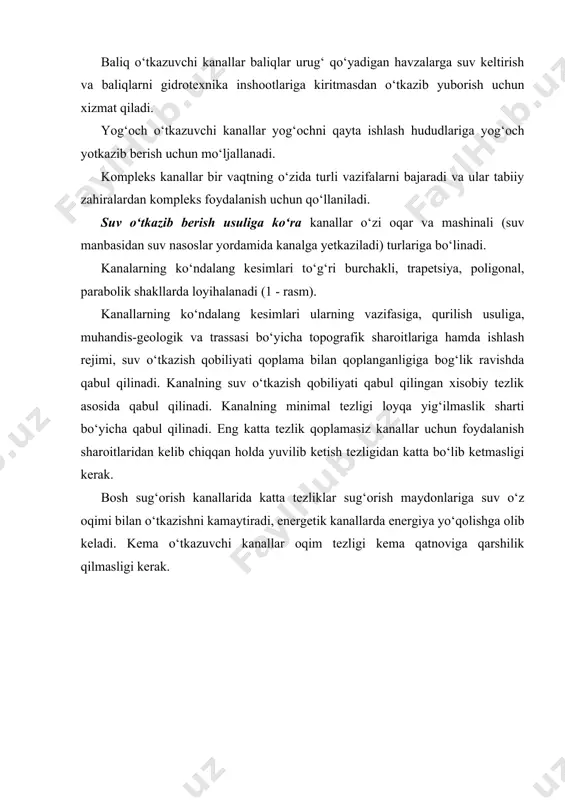

larning joylashuvi va sath belgilari maydonlarga kafolatlangan suv yetkazish imkoniyatini ta’minlashi lozim. zah qochirish kanallari botqoqliklarni quritish, sug‘orish maydonlarini ikkilamchi sho‘rlanishdan saklash va drenaj suvlarini chiqarib yuborish uchun xizmat qiladi. ular relyefning past joylaridan o‘tkaziladi. yaylovlarga suv chiqaruvchi kanallar suv bilan ta’minlanmagan yoki kam ta’minlangan qishloq xo‘jaligi, jumladan, chorvachilikka iqtisoslashgan hududlariga suv yetkazish uchun barpo etiladi. baliq o‘tkazuvchi kanallar baliqlar urug‘ qo‘yadigan havzalarga suv keltirish va baliqlarni gidrotexnika inshootlariga kiritmasdan o‘tkazib yuborish uchun xizmat qiladi. yog‘och o‘tkazuvchi kanallar yog‘ochni qayta ishlash hududlariga yog‘och yotkazib berish uchun mo‘ljallanadi. kompleks kanallar bir vaqtning o‘zida turli vazifalarni bajaradi va ular tabiiy zahiralardan kompleks foydalanish uchun qo‘llaniladi. suv o‘tkazib berish usuliga ko‘ra kanallar o‘zi oqar va mashinali (suv manbasidan suv nasoslar yordamida kanalga yetkaziladi) turlariga bo‘linadi. kanalarning ko‘ndalang kesimlari to‘g‘ri burchakli, trapetsiya, poligonal, parabolik shakllarda loyihalanadi (1 - rasm). kanallarning ko‘ndalang kesimlari ularning vazifasiga, qurilish usuliga, muhandis-geologik va trassasi bo‘yicha topografik sharoitlariga hamda ishlash …

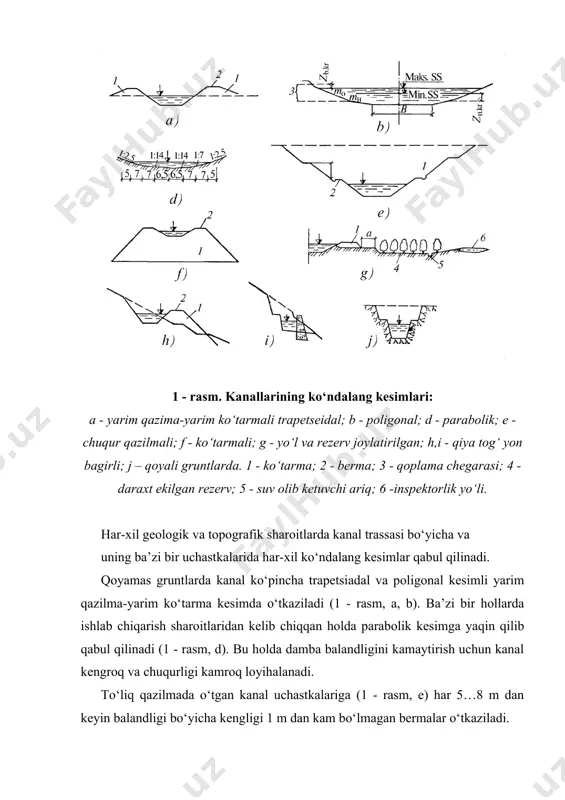

- rasm. kanallarining ko‘ndalang kesimlari: a - yarim qazima-yarim ko‘tarmali trapetseidal; b - poligonal; d - parabolik; e - chuqur qazilmali; f - ko‘tarmali; g - yo‘l va rezerv joylatirilgan; h,i - qiya tog‘ yon bagirli; j – qoyali gruntlarda. 1 - ko‘tarma; 2 - berma; 3 - qoplama chegarasi; 4 - daraxt ekilgan rezerv; 5 - suv olib ketuvchi ariq; 6 -inspektorlik yo‘li. har-xil geologik va topografik sharoitlarda kanal trassasi bo‘yicha va uning ba’zi bir uchastkalarida har-xil ko‘ndalang kesimlar qabul qilinadi. qoyamas gruntlarda kanal ko‘pincha trapetsiadal va poligonal kesimli yarim qazilma-yarim ko‘tarma kesimda o‘tkaziladi (1 - rasm, a, b). ba’zi bir hollarda ishlab chiqarish sharoitlaridan kelib chiqqan holda parabolik kesimga yaqin qilib qabul qilinadi (1 - rasm, d). bu holda damba balandligini kamaytirish uchun kanal kengroq va chuqurligi kamroq loyihalanadi. to‘liq qazilmada o‘tgan kanal uchastkalariga (1 - rasm, e) har 5…8 m dan keyin balandligi bo‘yicha kengligi 1 m …

ton devor o‘rnatiladi (1 - rasm, i). qoyali va yarim qoyali jinslarda kanal qiyaliklariga yetarlicha tiklik beriladi (1 - rasm, i), ba’zi bir holatlarda ular vertikal qilib loyihalanadi. qoyali jinslardagi yon bag‘irli qiyaliklar qiymati ularning mustahkamligiga, yoriqlar borligiga bog‘liq holda m = 1…0,25 qabul qilinadi. kanal trassasini tanlash va uning bo‘ylama kesimi kanal trassasi yo‘nalishi uning vazifasidan kelib chiqqan holda tanlanadi. ichimlik suvi uchun mo‘ljallangan kanallar aholi istiqomat qiluvchi maskanlaridan o‘tmasligini ta’minlash, sanitar zonalarni tashkil qilish lozim. sug‘orish kanallari trassasi joyning yuqori nuqtalaridan, zah qochirish kanallari trassasi joyining past sathidan o‘tkaziladi. energetik kanallar trassasini belgilashda yo‘qotilgan energiyaning minimal narxlar yig‘indisi va foydalanish davrida ketgan narxni hisobga olgan holda o‘tkaziladi. trassani tanlashda, odatda relyefning tegishli joylarida boshlang‘ich va oxirgi punktlar orasida o‘tkaziladigan trassaning mumkin bo‘lgan variantlari ko‘rib chiqiladi. so‘ngra kanalning o‘rtacha nishabligi aniqlanadi. qabul qilingan nishabliklar kanaldagi suv oqimi tezligi yo‘l quyiladigan tezlikdan katta bo‘lsa, uni uchastkalarga bo‘linadi, trassaning eng noqulay …

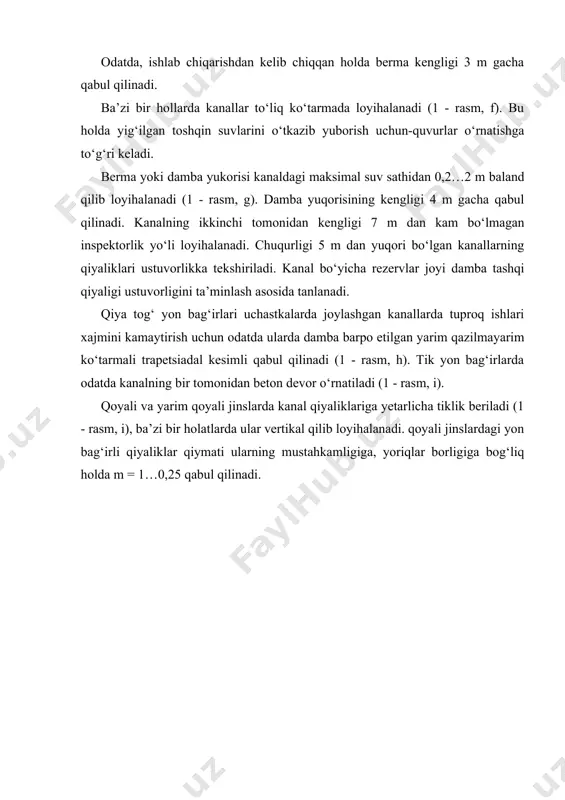

paydo bo‘lishiga, grunt suvlarining satxi kanaldagi suv suv sathidan baland bo‘lishiga, to‘liq ko‘tarmadagi kanallarning cho‘kishiga olib keladi. kanal trassaning holati (o‘rni) qurilgan imoratlarga, sanoat korxonalariga, muhandislik inshootlariga, hosildor yerlarga ta’sir ko‘rsatadi. kanal trassasini tanlashda kanalni to‘liq qazilmada yoki yarim-qazilma – yarim ko‘tarmada o‘tkazishga intilishimiz lozim. to‘liq ko‘tarmada o‘tgan kanallarni, nisbatan uncha katta bo‘lmagan pastliklar bilan kesishgan joylardan o‘tkazish mumkin. kanalning oxirgi ko‘ndalang, bo‘ylama kesimlari va trassasi qurilish ishlarini hisobga olgan variantlarni texnik-iqtisodiy asoslash asosida qabul qilinadi. katta kanallarni loyihalashda, ularning uzun uchastkalarga ega bo‘lishi kanaldagi suv sathini ko‘tarib yuborishini hisobga olish lozim. kanal trassasini, mumkin qadar shamol eng ko‘p esadigan yo‘nalish bilan mos kelmasligini ta’minlanish kerak. kanal burilishlarida muz va muz parchalarining tiqilib qolish holati yuz bermasligi uchun uning botiq qirg‘oqlarida suv tezligi oshirishga erishish lozim. buning uchun, burilish radiusi kanaldagi suv sathi kengligining besh barobariga teng qilib olinadi. kema o‘tkazuvchi kanallar o‘qi bo‘yicha burilish radiusi eng katta o‘tuvchi kema …
