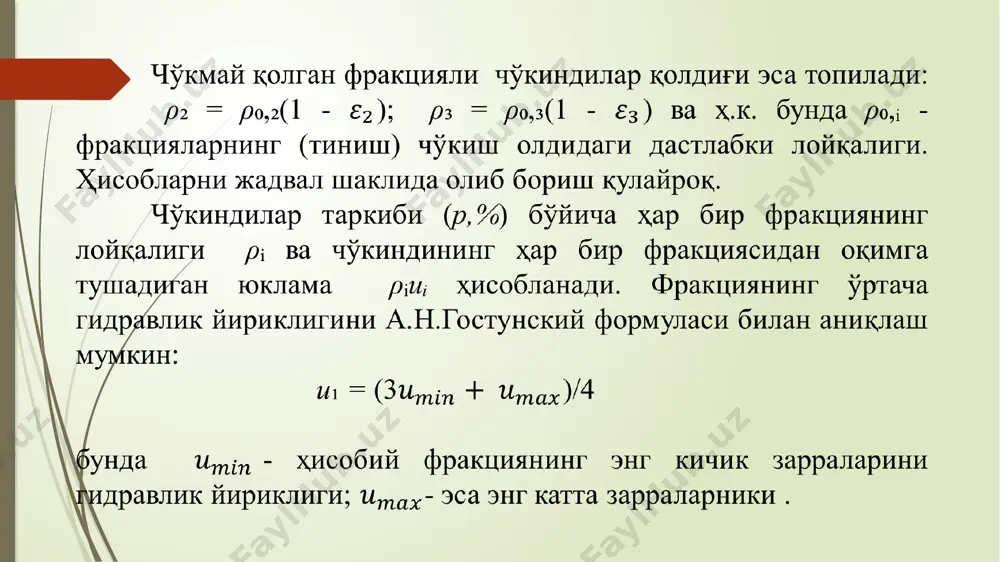

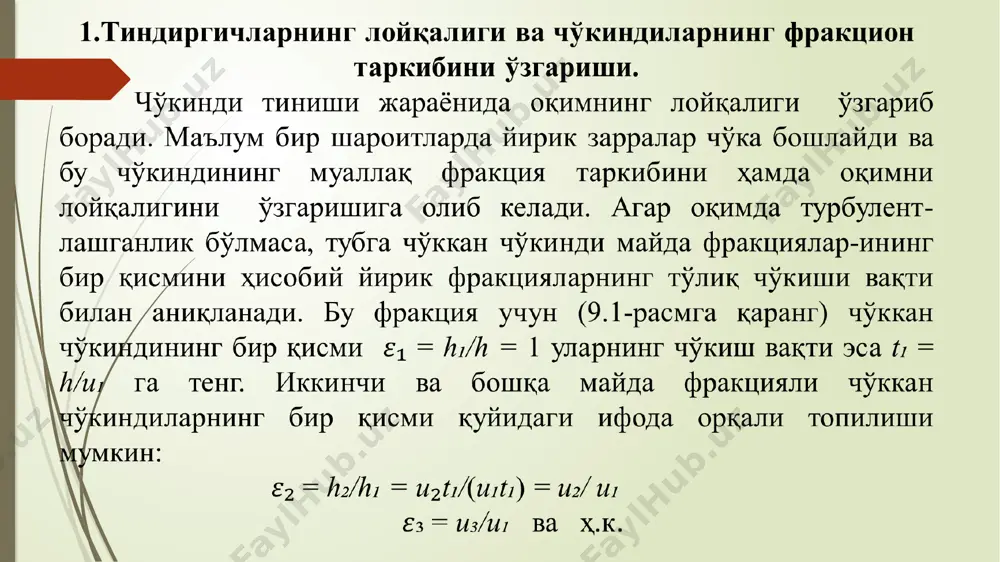

презентация powerpoint тиндиргичлар режа: тиндиргичларнинг лойқалиги ва чўкиндиларнинг фракцион таркибини ўзгариши. тиндиргичларнинг умумий тавсифлари. 1.тиндиргичларнинг лойқалиги ва чўкиндиларнинг фракцион таркибини ўзгариши. чўкинди тиниши жараёнида оқимнинг лойқалиги ўзгариб боради. маълум бир шароитларда йирик зарралар чўка бошлайди ва бу чўкиндининг муаллақ фракция таркибини ҳамда оқимни лойқалигини ўзгаришига олиб келади. агар оқимда турбулент-лашганлик бўлмаса, тубга чўккан чўкинди майда фракциялар-ининг бир қисмини ҳисобий йирик фракцияларнинг тўлиқ чўкиши вақти билан аниқланади. бу фракция учун (9.1-расмга қаранг) чўккан чўкиндининг бир қисми = h₁/h = 1 уларнинг чўкиш вақти эса t₁ = h/u₁ га тенг. иккинчи ва бошқа майда фракцияли чўккан чўкиндиларнинг бир қисми қуйидаги ифода орқали топилиши мумкин: = h₂/h₁ = ut₁/(u₁t₁) = u₂/ u₁ ₃ = u₃/u₁ ва ҳ.к. чўкмай қолган фракцияли чўкиндилар қолдиғи эса топилади: ρ₂ = ρ₀,₂(1 - ); ρ₃ = ρ₀,₃(1 - ) ва ҳ.к. бунда ρ₀,ᵢ -фракцияларнинг (тиниш) чўкиш олдидаги дастлабки лойқалиги. ҳисобларни жадвал шаклида олиб бориш қулайроқ. чўкиндилар таркиби (p,%) …

2 / 19

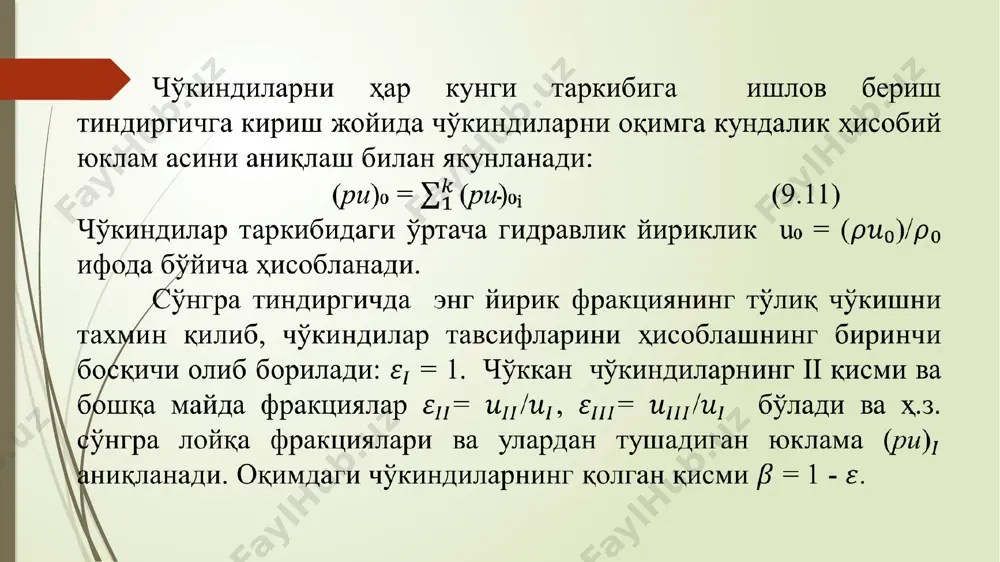

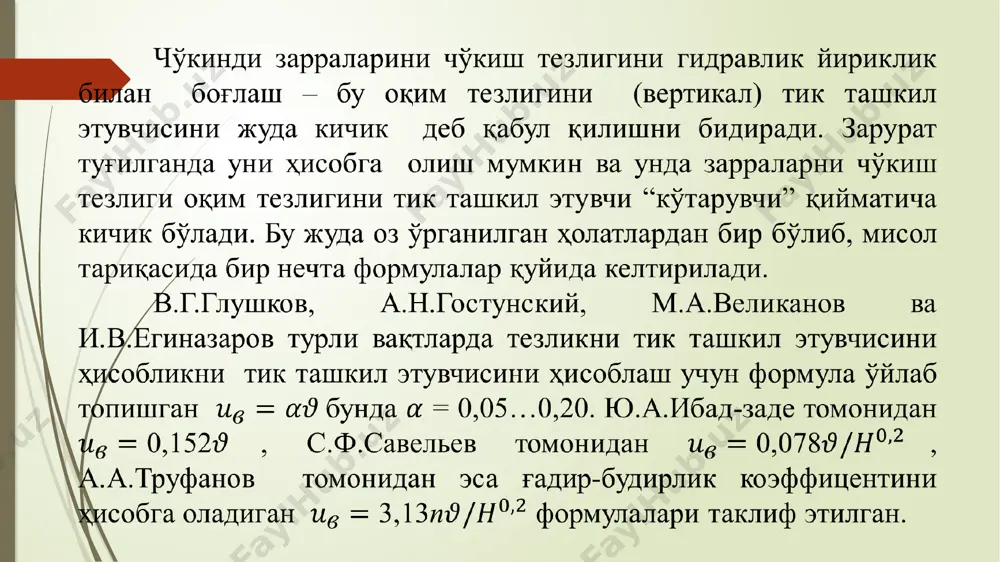

йлаб топишган бунда = 0,05…0,20. ю.а.ибад-заде томонидан , с.ф.савельев томонидан , а.а.труфанов томонидан эса ғадир-будирлик коэффицентини ҳисобга оладиган формулалари таклиф этилган. чўкиндиларни ҳар кунги таркибига ишлов бериш тиндиргичга кириш жойида чўкиндиларни оқимга кундалик ҳисобий юклам асини аниқлаш билан якунланади: (pu)₀ = (9.11) чўкиндилар таркибидаги ўртача гидравлик йириклик u₀ = ()/ ифода бўйича ҳисобланади. сўнгра тиндиргичда энг йирик фракциянинг тўлиқ чўкишни тахмин қилиб, чўкиндилар тавсифларини ҳисоблашнинг биринчи босқичи олиб борилади: = 1. чўккан чўкиндиларнинг ii қисми ва бошқа майда фракциялар = /, = / бўлади ва ҳ.з. сўнгра лойқа фракциялари ва улардан тушадиган юклама аниқланади. оқимдаги чўкиндиларнинг қолган қисми = 1 - . ҳисоблашнинг кейинги босқичларида бошқа фракциялар қолдиғини ҳисоблаб, оқимда қолган энг йирик фракция кетма-кет чўктирилади. ҳисоблар натижасида чўктиришнинг ҳар бир босқичи учун оқимнинг лойқалиги ρ , чўкиндилар оқимининг юкламаси ρu, оқимда қолган энг йрик зарраларнинг гидравлик йириклиги , чўкиндилар таркибининг фоизи = f(u) аниқланади. бу тавсифлар сув омборларида ва …

3 / 19

ган қолдиқнинг фракцион таркибини ҳам ҳисоблаш учун керак бўлади. 2. тиндиргичларнинг умумий тавсифлари тиндиргичларнинг турлари. техник адабиётларда ирригация ва гидро инергетика учун жуда кўп тиндиргич турлари кўриб чиқилган. кўп ҳолларда тиндиргич тури унинг конструкциясини ишлаб чиққан муаллиф номи билан аталади. буларнинг асосий турларига қуйидагилар киради: 1) йирик фракцияли чўкиндиларни чўктирувчи даврий ювадиган гидроэнергетик тиндиргич; 2) йирик фракцияли чўкиндиларни чўктирувчи узлуксиз ювадиган гидроэнергетик тиндиргич; 3) майда фракцияли чўкиндиларни чўктирувчи даврий тозаланадиган ирригация тиндиргичи; 4) кўл тиндиргичлар; 5) д.я. соколов ва и.к. никитин тиндиргичлари. узлуксиз ювадиган тиндиргичлар конструкциялари кўп ишлаб чиқарилган. аммо даврий ювадиган тиндиргичлар афзалликка эга бўлгани сабабли, улар амалда кенг қўлланилади. адабиётларда биринчи иккита тиндиргичлар қўшимча тавсизларсиз номланади. қолган бошқа турлар ичидан уларни ажратиш учун, келгусида уларни шартли энергетик деб атаймиз. фақат шундай ҳолатларда, яни сўз айнан шулар ҳақида бораётгани аниқ бўлганда тиндиргичлар даврий ёки узлуксиз ювиб туриладиган деб аталади. тиндиргичларнинг жойлашган ўрни. суғориш тизимларида тиндиргичлар қуйидаги мумкин бўлган асосий …

4 / 19

нали тиндиришда қўлланилади; 5) тўғонсиз сув олишда каналларда (9.4-расм,д), тиндиргич майда заррали фракцияли тиндириш учун хизмат қилади; 6) каналда ёки ундан четда, сув олишдан узоқда (9.4-расм,е), бунда тиндиргич жойнинг паст ерлари тиндиргич сифатида хизмат қилади - бу кўл тиндиргичлари деб аталади. 9.4-расм. суғориш тизимларида тиндиргичларни жойлаштириш: а- юқори бьефда гидроузел таркибида; б- қирғоқда гидроузел таркибида; в- каналда гидроузел яқинида; г- каналда гидроузелдан анча узоқда; д- туғонсиз сув олишда каналларда; е- каналда жойнинг паст ерларидан фойдаланиб; 1- тиндиргич; 2- сув олиш; 3- каналлар. у ёки бу тиндиргич жойлашув схемасини танлаш муаллақ чўкиндиларнинг йириклиги, топографик шароитлар, сув олувчи иншоот олдидаги ва ювувчи галерия қуйилиш жойларидаги сув сатҳлари орасидаги фарқ ва уни барпо этишга кетадиган харажатларга боғлиқ. сувнинг тиндирилиш даражаси. тиндиргичдан чиқишдаги оқим лойқалигини унинг киришдаги лойқалигига нисбати сувнинг тиндирилиш даржаси деб аталади. у сув истемоли талабларига боғлиқ. гидроэлекторстанция деривация каналлари учун диаметри 0,25 мм ва ундан катта бўлган қумли фракциялар зарарли чўкиндилар …

5 / 19

чўктириш учун катта узунликдаги тиндиргичлар талаб қилинади, уларнинг узунлиги 3...4 км ва ортиқроқ бўлади. бир ва кўп камерали тиндиргичлар. бир камерали тиндиргич-бу бетонли ёки темир-бетонли бассейн бўлиб, сув оқимини бошқариш учун унинг бошида ва охирида шлюз-ростлагичлар ўрнатилади (9.5-расм,а). ён деворлари вертикал ёки қия шаклда бўлиши мумкин. туби буйлама нишабликка эга. даврий ювиладиган бир камерали тиндиргичнинг камчилиги ювиш вақтида каналга сув берилиш тўхтатилади, ҳар қандай турдаги бир камерали тиндиргични таъмирлаш даврида беркитилади. агар эксплуатация шароитларига кўра каналга сув берилиш тўхталишига йўл қўйиладиган бўлса, у ҳолда тиндиргичга паралел бўлган айланма канал ўрнатилади ва ювиш вақтида (даврий ювадиган тиндиргичларда) у буйича сув истемолчига узатилади (9.5-расм,б). бу ҳолда айланма каналга юқори лойқали тиндирилмаган сув узатилиши сабабли тиндиргичдан кейин канални лойқа босади. икки камерали тиндиргичларни ўрнатиш (9.5-расм,в) истемолчига сувни сув истемоли графиги асосида узатишни таъминлашга имкон беради. бир камерани ювишда ёки таъмирлашда қўшни камера ишлайди ва каналга ҳисобий лойқали сув узатилади. кўп камерали тиндиргичлар (9.5-расм,г), …
