1 / 28

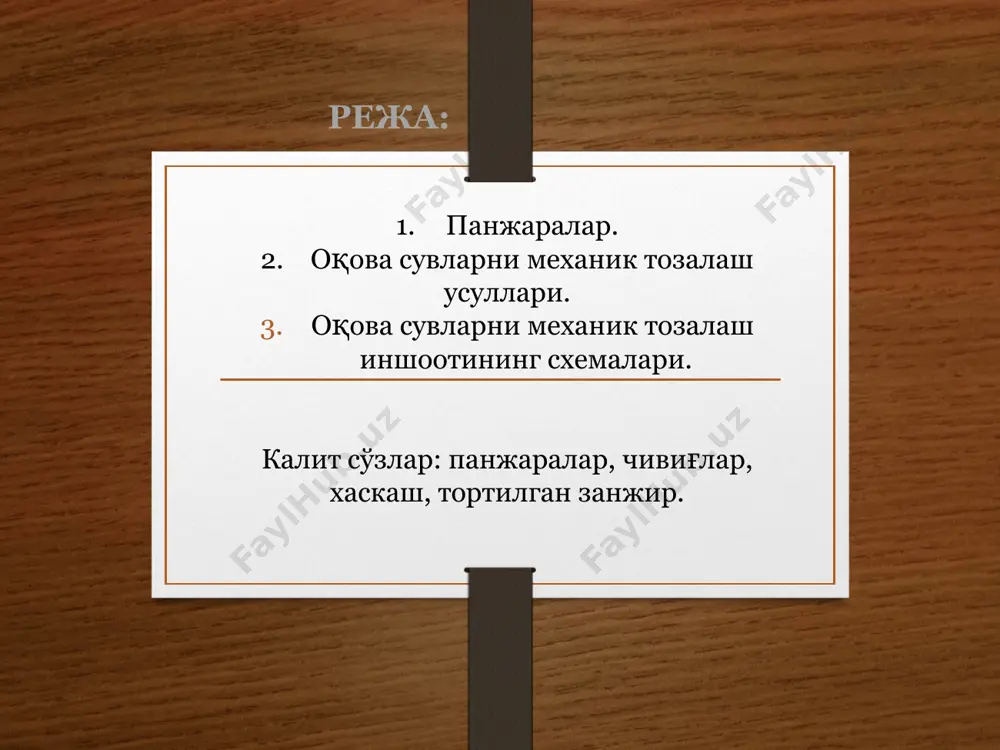

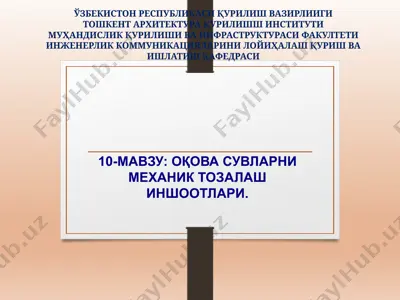

ўзбекистон республикасининг шаҳарсозлик кодекси 10-мавзу: оқова сувларни механик тозалаш иншоотлари. ўзбекистон республикаси қурилиш вазирлииги тошкент архитектура қурилишш институти муҳандислик қурилиши ва инфраструктураси факултети инженерлик коммуникацияларини лойиҳалаш қуриш ва ишлатиш кафедраси режа: 1. панжаралар. 2. оқова сувларни механик тозалаш усуллари. оқова сувларни механик тозалаш иншоотининг схемалари. калит сўзлар: панжаралар, чивиғлар, хаскаш, тортилган занжир. панжаралар темир чивиғлардан иборат бўлиб, улар каналларда ўрнатилади ва улар орасидан тозаланадиган оқова сувлар оқиб ўтади. панжараларда оқова сувлар таркибидаги дағал ифлос моддалар тутиб қолинади. темир чивиғлари бир биридан маълум бир масофада жойлаштирилади, тутиб қоладиган ифлос моддаларнинг катта кичиклиги чивиғлар орасидаги масофага боғлиқдир. чивиғлар орасидаги бўшлиқ чиқиндилар билан тиқилиб қолмаслиги ва кўшимча босим ҳосил қилмаслиги учун панжаралар мунтазам равишда тозаланиб туриши керак. панжараларни қуйидаги турларга бўлиш мумкин: панжара чивиғларининг орасидаги масофанинг кенглиги 30 дан 200 мм бўлган ва чивиғлари орасидаги масофа кенглиги 5 дан 25 мм. амалда панжара чивиғлари орасидаги масофанинг кенглиги 16 мм, кичик бўлганлари кам қўлланилади. …

2 / 28

нинг ён қирралари доира шаклида йўнилган бўлиши мумкин. горизонтал тиндиргичлар. улар тўғри бурчакли резервуарлар бўлиб, 2 ёки ундан ортиқ бир вақтда ишлайдиган бўлимлардан иборат. сув тиндиргичнинг бир охиридан иккинчи охирига қараб харакатланади. тиндиргич чуқурлиги н=1,5-4 м, узунлиги 8-12 м, коридор кенглиги 3-6 м. горизонтал тиндиргичлар оқова сув сарфи 15000 м3/сут қўлланади. тиндириш самарадорлиги 60%. тиндиргичда ҳар бир заррача сув оқими билан v тезликда оғирлик кучи таъсири остида пастга wчўк қараб ҳаракатланади. тиндиргичда сувнинг ҳаракат тезлиги 0.01 м/с дан юқори бўлмаган миқдори қабул қилинади. а) разрез б)план вертикал тиндиргичлар цилиндрик ёки квадрат шаклга, конуссимон тагликка эга резервуарлардир. вертикал тиндиргичга оқова сув марказий труба орқали берилади. тиндиргич ичига тушгач, сув пастдан юқорига қараб ҳаракатланади. сувнинг яхши тақсимланиш ва лойқаланишни олдини олиш мақсадида трубалар тақсимловчи тармоқли қилиб ишланади. шундай қилиб, чўкиш 0.5-0.6 м/с тезликка эга бўлган чўкувчи оқимда содир бўлади. чўкиш зонаси баландлиги – 4-5 м. ҳар бир заррача сув билан бирга υ …

3 / 28

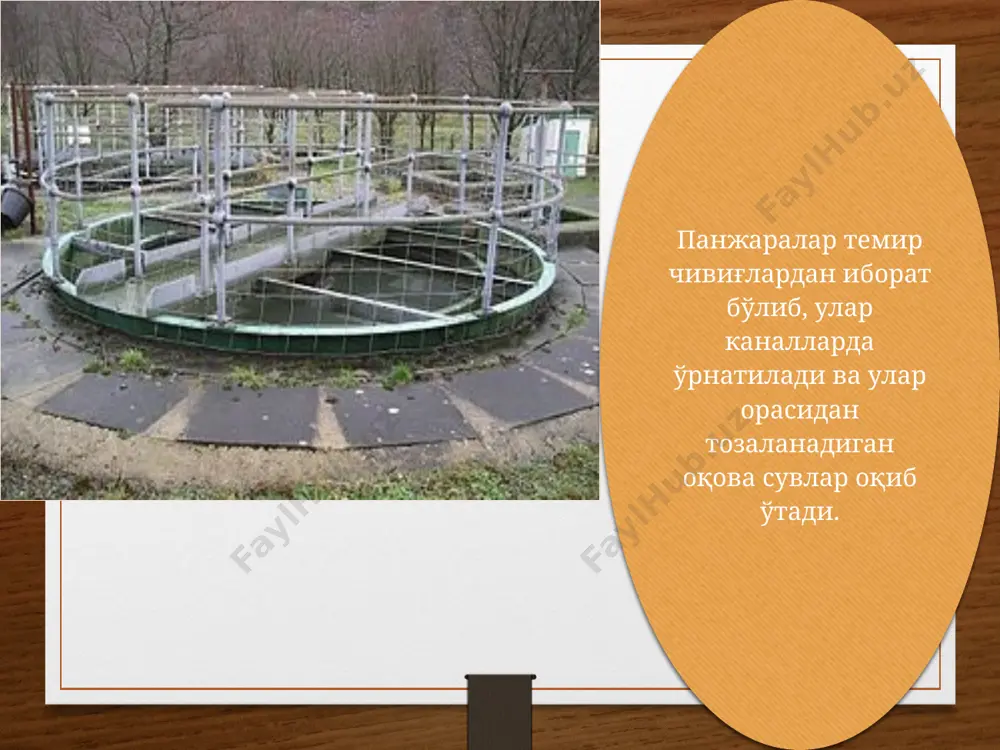

самарадорлиги 80-85%. пластинкасимон тиндиргичлар. улар параллел ўрнатилган пластинкалардан иборат. сув пластинадар орасидан ҳарактланади, чўкма эса пастга, шлам йиғувчига тушади. улар 2 турга бўлинади: тўғри оқимли, қарама-қарши оқимли. амалда тўғри оқимли тиндиргичлар кўп қўлланилади. 16.-расм. тиндиргичлар а-горизонал: 1-кирувчи лоток; 2-тиндирувчи камера; 3-чиқувчи камера; 4-приямок; б- вертикал тиндиргич: 1-цилиндрик қисм; 2- марказий труба; 3-сувни қайтариш мосламаси; 4-конуссимон қисм; в-радиал: 1-корпус; 2-желоб; 3-ажратувчи мослама; 4-тинчлантирувчи камера; 5-сидириб берувчи механизм; г-трубкасимон; д- букилган пластинкали тиндиргич: 1-корпус; 2-пластинкалар; 3-шлам қабул қилувчи. қалқиб чиқувчи ифлосликларни ажратиш тиндириш жараёни ишлаб чиқариш оқова сувларини нефть, ёғ, мой, смолаларидан тозалаш учун ҳам қўлланилади. қалқиб чиқувчи ифлосликларни тозалаш қаттиқ заррачаларни чўктиришга ўхшайди. фарқи шундаки, қалқиб чиқувчи заррачаларнинг зичлиги сувнинг зичлигидан кўра кичикроқдир. нефть заррачаларини тутиб қолиш учун нефттутгичлар, ёғ-мой заррачаларини тутиб қолиш учун ёғтутгичлар қўлланилади. нефть заррачаларини тутиб қолиш учун тўғри бурчакли нефттутгичларда нефтнинг сув юзасига қалқиб чиқиши тезлиги 1-4 мм/сек. бунда 96-98% нефть қалқиб чиқади. горизонтал нефттутгичлар камида 2 …

4 / 28

заррачаларининг юқорига харакатланиши оқова сувда кўтарилишни тўхтатиб қолувчи иккинчи оқимни вужудга келтиради.тўхтатиб қолиш хисоби олингандаги кўтарилиш тезлиги қалқ’ = қалқ (3в+30) / (3в + 20) бу ерда қалқ’ - енгил суюқликнинг қалқиб чиқиш тезлиги, м/с; n- қалқиб чиқувчи суюқлик зичлиги; g -қалқиб чиқувчи суюқликнинг динамик коэффициенти. ажралиш жараёнига турбулентлик, коагуляция, гидродинамик комплекс ҳосил қилиш таъсир кўрсатади. 2.6.-расм. ярим дисперс моддаларнинг чўкиш кинетикаси 17-расм. нефттутгичлар: а-горизонтал: 1-нефттутгич корпуси; 2-гидроэлеватор; 3-нефть қатлами; 4-нефть йиғувчи труба; 5-нефтни тутиб қолувчи тўсиқ; 6-ҳаскашли транспортер; 7-чўкма учун идиш. б- юпқа қатламли: 1-тозаланган сувнинг чиқиши; 2-нефть йиғувчи труба; 3-тўсиқлар; 4-сузувчи пенопласт; 5-нефть қатлами; 6-оқова сувнинг кириши; 7-гафрирланган пластинкалардан секциялар; 8-чўкма. такрорлаш учун савол ва топшириқлар 1. тиндиргичларни вазифаларини тушунтириб беринг? 2. горизонтал тиндиргичларинг камчилигларини санаб беринг? 3. вертикал тиндиргичларнинг авзалликлари нималардан иборат ? 4. радиал тиндиргичларни тишунтириб беринг ? такрорлаш учун савол ва топшириқлар 1. оқова сувларни механик тозалаш иншоотларини тушунтириб беринг? 2. панжаралрнинг неча хил турларини …

5 / 28
