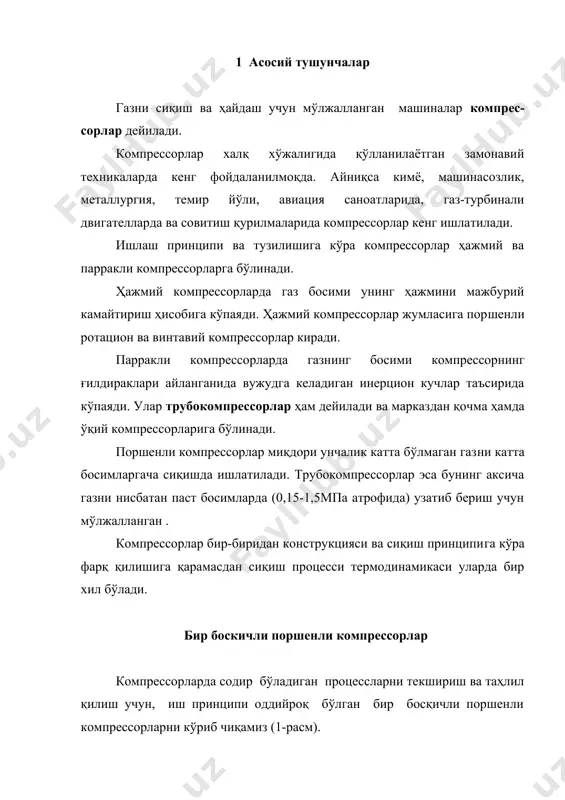

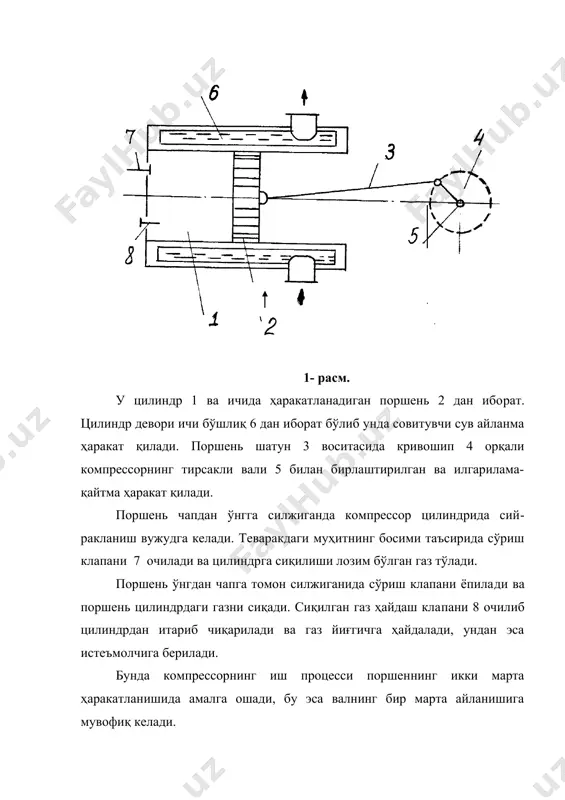

процессларни текшириш ва таҳлил қилиш учун, иш принципи оддийроқ бўлган бир босқичли поршенли компрессорларни кўриб чиқамиз (1-расм). 1- расм. у цилиндр 1 ва ичида ҳаракатланадиган поршень 2 дан иборат. цилиндр девори ичи бўшлиқ 6 дан иборат бўлиб унда совитувчи сув айланма ҳаракат қилади. поршень шатун 3 воситасида кривошип 4 орқали компрессорнинг тирсакли вали 5 билан бирлаштирилган ва илгарилама-қайтма ҳаракат қилади. поршень чапдан ўнгга силжиганда компрессор цилиндрида сийракланиш вужудга келади. теваракдаги муҳитнинг босими таъсирида сўриш клапани 7 очилади ва цилиндрга сиқилиши лозим бўлган газ тўлади. поршень ўнгдан чапга томон силжиганида сўриш клапани ёпилади ва поршень цилиндрдаги газни сиқади. сиқилган газ ҳайдаш клапани 8 очилиб цилиндрдан итариб чиқарилади ва газ йиғгичга ҳайдалади, ундан эса истеъмолчига берилади. бунда компрессорнинг иш процесси поршеннинг икки марта ҳаракатланишида амалга ошади, бу эса валнинг бир марта айланишига мувофиқ келади. назарий (идеал) бир босқичли компрессорни ишлашини кўриб чиқамиз. ишқаланишни енгишга сарф бўладиган иш йўқ, цилиндрнинг геометрик ҳажми фойдали …

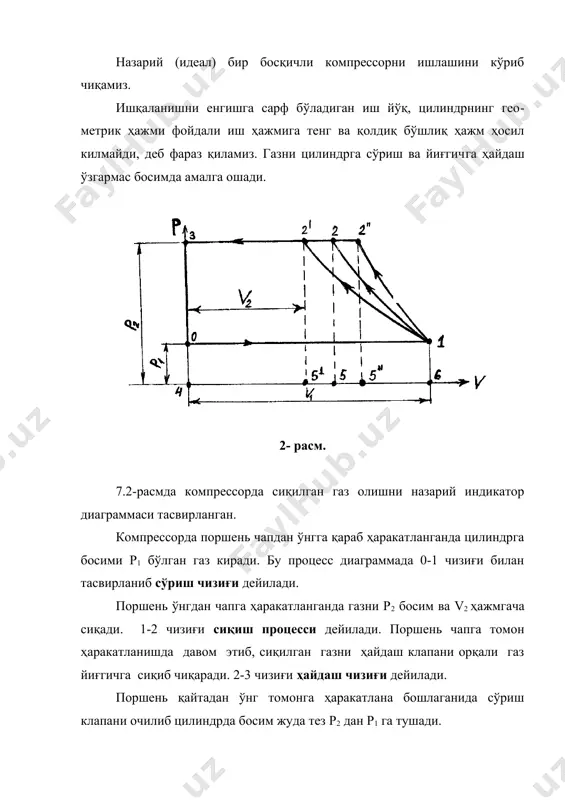

асидаги 0-1-2-3-4 юза компрессор валини бир марта айланишига сарф бўладиган,яъни сиқилган газ олишга сарфланадиган иш миқдорини ифодалайди ва қуйидаги ифода билан топилади: (1) р -диаграммада сиқилиш иши: 12561 юза билан ҳайдаш иши 43254 юза билан, сўрилиш иши lсур эса 01640 юза билан тасвирланади. 7.2-расмда келтирилган диаграммадан кўриниб турибдики, компрессор цилиндрининг деворларидан иссиқлик олиб кетилмаганда газни сиқиш процесси 1-2 адиабата бўйича боради. цилиндр деворларидан иссиқлик тез олиб кетиб турилганда процесс 1-2 изотерма бўйича содир бўлади. кўриниб турибдики, иккала процессдан изотермик процесс тежамлирок, чунки изотермик сиқишда сарф бўладиган иш адиабатик сиқишдагига қараганда сон жиҳатдан 12 2 1 юзага тенг миқдорда кам бўлади. лекин реал компрессорда газни изотермик сиқиб бўлмайди, чунки цилиндрни совитувчи сув ҳавони сиқишда чиқадиган иссиқликнинг ҳаммасини олиб кета олмайди. шунинг учун реал шароитларда сиқилиш процесси 1-2 политропа бўйича кетади. политропа чизиғи изотерма ва адиабата чизиғи орасида бўлиб, политропа кўрсаткичи пқ 1,18 1,25 атрофида бўлади. компрессор цилиндрида 1 кг сиқишда содир …

ишлатилади. газни анча юқори босимларгача сиқиш учун уни босқич билан, яъни оралиқ совитиш йўли билан бир неча марта сиқиш керак бўлади. кўп боскичли поршенли компрессор кўп босқичли поршенли компрессорлар юқори босимли газ олиш учун қўлланилади. газни сиқиш политропа бўйича кетма-кет бир неча цилиндрда оралиқ совитиш билан амалга оширилади. 3-расм. p v 4-расм. 7.3-расмда уч босқичли поршенли компрессорнинг схемаси, 7.4-расмда эса ундан содир бўладиган процесснинг рv диаграммаси кўрсатилган. газ 0-1 процессида паст босимли цилиндр ц1 га сўрилиб, 1-2 политропа бўйича р2 босимгача сиқилади ва совиткич с1 га ўтади. газ совиткичда ўзгармас босимда дастлабки температураси t1 гача совитилиб, иккинчи босқич ц2 га берилади ва бу ерда политропа 2-3 бўйича р3 босимгача сиқилади. сиқилган босқич ц2 да газ политропа 2-3 бўйича р3 босимгача сиқилади. сиқилган газ совиткич с2 га ўтади ва t1 температурагача совийди. учинчи босқич ц2 да газ политропа 3-4 бўйича охирги босимгача сиқилади. сўнгра совиткич с2 га ва ундан истеъмолчига ўтади. …

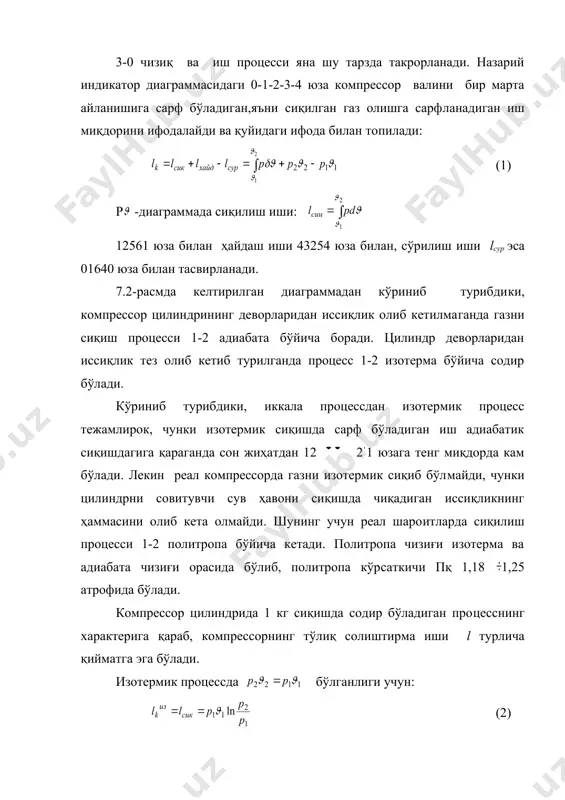

миқдори маълум формулалар орқали топилади: (5) (6) компрессор валида сарфланадиган самарали қувват қуйидагига тенг: (7) бу ерда: g -компрессор унумдорлиги, кг/с; l - бир босқичли 1 кг газни сиқишга сарфланадиган назарий иш миқдори, ж/кг; m - компрессор босқичлари сони; - механик ф.и.к. а д а б и ё т л а р 1. нашокин в.в. техническая термодинамика и теплопередача м., 1980 й. 2. кудинов в.а., карташов э.м. техническая термодинамика м., 2000 й. 3. кириллин в.а., сычев.в., шейддлин а.е. техникавий термодинамика. тошкент 1980 й. 4. черняк о.в. теплотехника ва гидравлика асослари. тошкент, 1997 й. 5. лариков н.н. теплотехника. м.,1986 й. 6. панкратов г.п. сборник задач по теплотехнке. м., 1986 й. 7. андрианова т.н., дзампов б.в. и др. сборник задач по технической термодинамике. м., 2000 й. р4 р3 р2 р1 3 - боскич 1 - боскич с в а о 41 4 5 31 3 21 2 2 - боскич _1272708042.unknown _1272708047.unknown …
