очиқ тизимлар термодинамикаси

PPT 36 стр. 14,8 МБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇
1 / 36

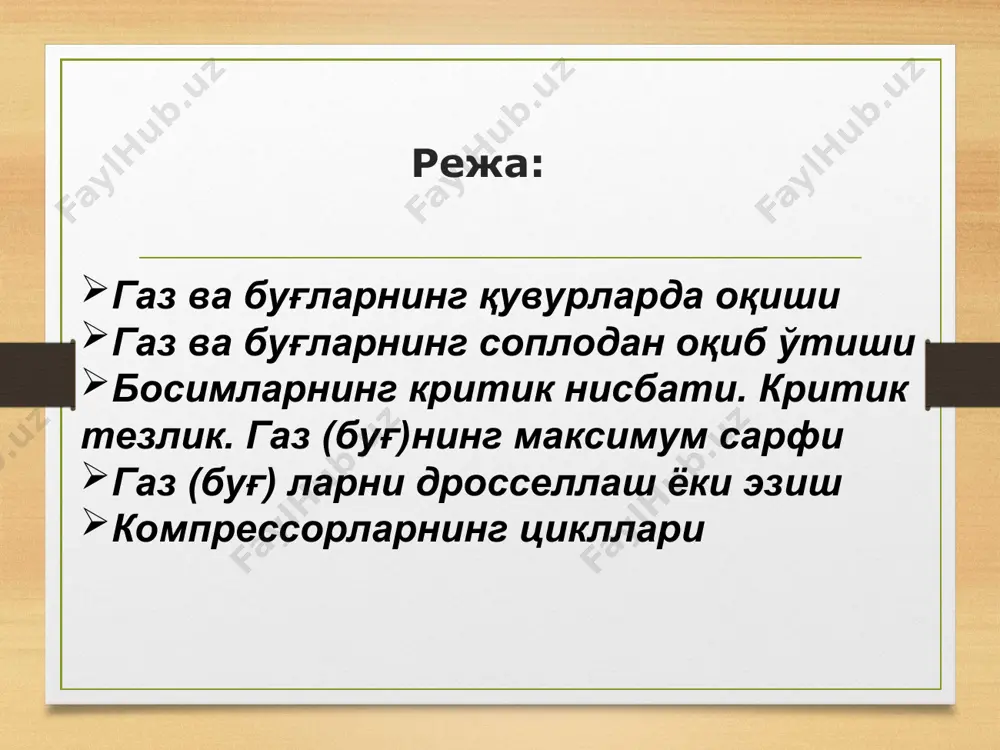

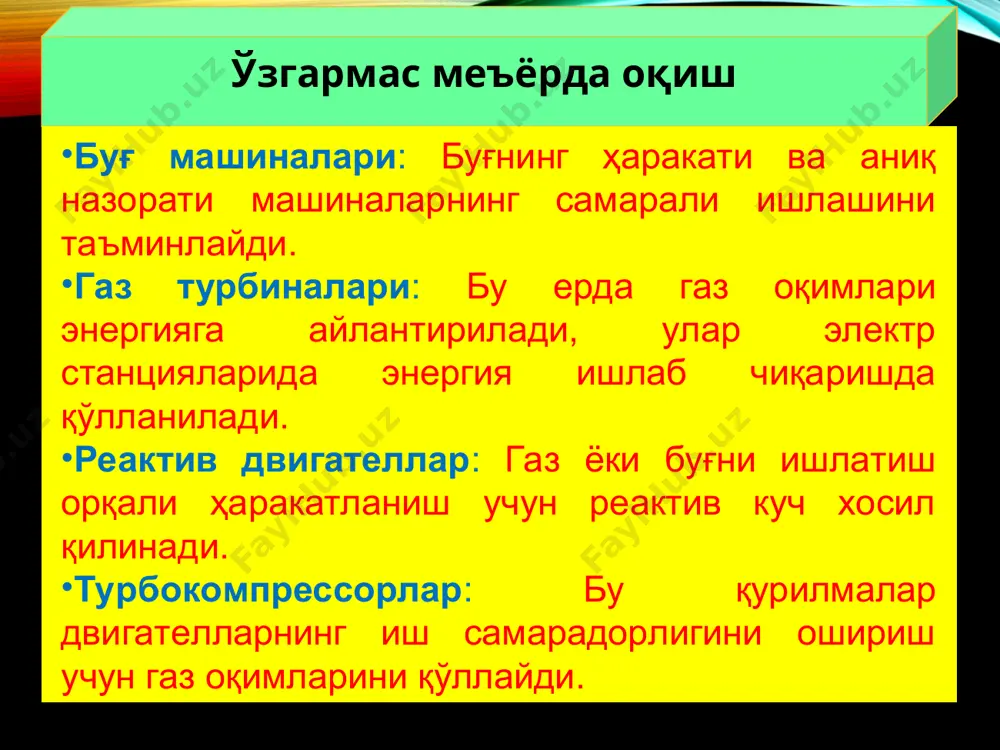

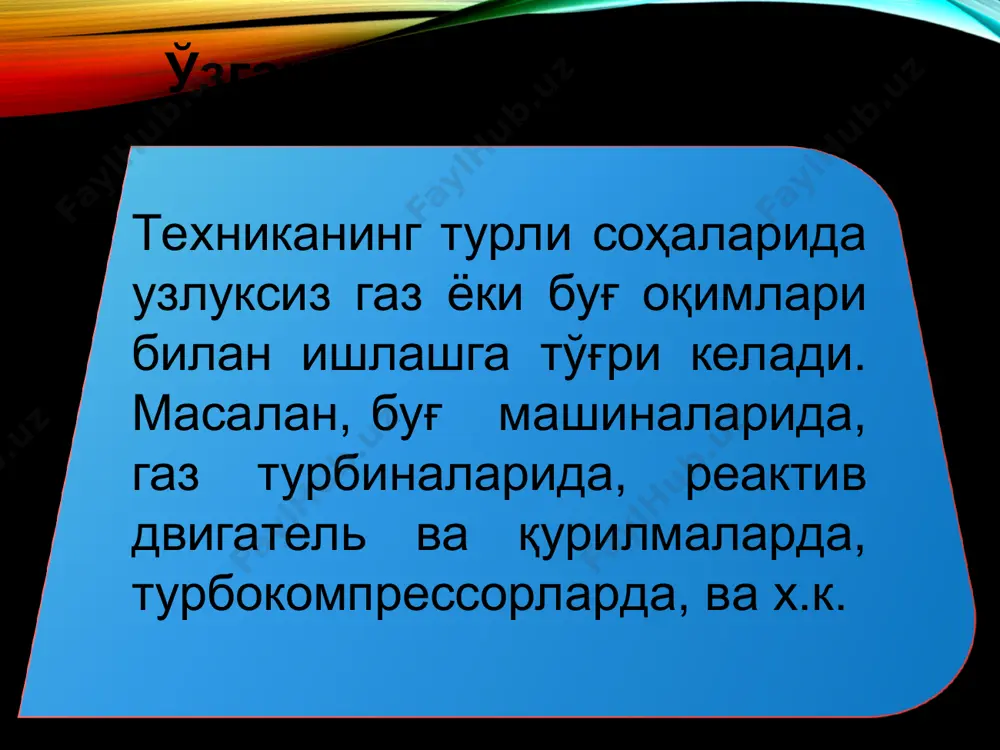

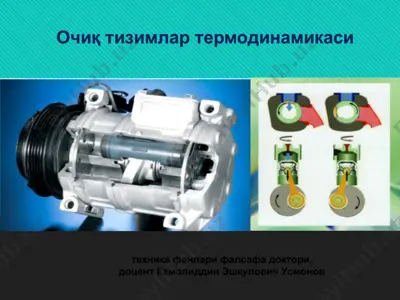

теплотехника 3 очиқ тизимлар термодинамикаси техника фанлари фалсафа доктори, доцент камолиддин эшкулович усмонов режа: газ ва буғларнинг қувурларда оқиши газ ва буғларнинг соплодан оқиб ўтиши босимларнинг критик нисбати. критик тезлик. газ (буғ)нинг максимум сарфи газ (буғ) ларни дросселлаш ёки эзиш компрессорларнинг цикллари адабиётлар: драганов б.х., кузнецов а.в. теплотехника и применение теплоты в сельском хозяйстве.-м.: агропромиздат, 1990.-276 с. худойбердиев т.с., шаймарданов б.п. иссиқлик техникаси асослари. – т.: “чулпон”. 2008. нурматов м.в. ва бош. иссиқлик техникаси.-т.: ўқитувчи, 1998.-256 б. в. и. ляшков. теоретические основы теплотехники. – м.: издательство машиностроение-1, 2005 – 260 с. е.а. бойко. основы теплотехники (учебное пособие). – красноярск: 2004 – 36 с. баскаков а.в. теплотехника. москва:энергия,-1985.-320 с. техниканинг турли соҳаларида узлуксиз газ ёки буғ оқимлари билан ишлашга тўғри келади. масалан, буғ машиналарида, газ турбиналарида, реактив двигатель ва қурилмаларда, турбокомпрессорларда, ва х.к. ўзгармас меъёрда оқиш * ўзгармас меъёрда оқиш буғ машиналари: буғнинг ҳаракати ва аниқ назорати машиналарнинг самарали ишлашини таъминлайди. …
2 / 36
тарқалган ҳолда ўтади. қувурнинг ҳар бир нуқтасида газнинг тарқалиши бир хил бўлади, яъни қувурнинг кенгайиши ёки торилишидан қатъи назар, газнинг ўтаётган миқдори ўзгармайди. мувозанатлашган тизим: газнинг асосий параметрлари (масалан, босим, ҳарорат ва ҳажм) оқим ўтган даврда ўзгармайди. адиабатик оқим: газ ёки буғ ташқи муҳит билан иссиқлик алмашмайди. яъни, газ қувурда ҳаракат қилганда, унинг иссиқлик ҳолати ўзгармайди. бу оқим адиабатик (иссиқлик алмашмайдиган) деб аталади. ҳулоса қилиб айтганда, бу ҳолатда газ ёки буғ қувурда бир хил қаршиликка эга бўлиб, ҳаракатланиб, ҳарорат ва босим параметрлари ўзгармасдан ўтади, ва бу жараёнда иссиқлик алмашинмайди. юқорида қабул қилинган шартларга кўра ўзгарувчан кўндаланг кесимли қувур (труба)дан 1 секундда оқиб ўтаётган газ массаси қуйидагича бўлади: (5.1) бу ерда, m - 1 секундда қувурдан оқиб ўтаётган газ массаси, кг/с; f1, f2, f3 - қувур(лар) нинг кўндаланг кесим юзалари, м2; - кўндаланг кесимларда газ солиштирма ҳажмлари, м3/кг; c1, с2, с3 - бу кўндаланг кесимларда газ тезлиги, м/с, юқоридаги (5.1) тенглик …
3 / 36
а оқаётган газ (кенгайиши ҳисобига) тезлигининг ортиши нуктаси сопло дейилади. газ ва буғларнинг соплодан оқиб ўтиши * газ ва буғларнинг соплодан оқиб ўтиши кўндаланг кесими ўзгарувчан қувурда оқаётган газнинг тезлигининг ортиши нуктаси сопло деб аталади, чунки бу жойда газнинг тезлиги кескин ортиб, қувурнинг кесими кичрайди. сопло деб, асосан, қувурнинг кесими камайиб борадиган жойни айтамиз. газнинг ёки ҳар қандай ёғликнинг ўтиш тезлиги кесими кичрайган сари ортиши табиий ҳолатдир. бу жараёнда, газнинг тизлигининг ортиши кенгайиш (диффузия) ёки босимнинг камайиши сабабли амалга ошади. шунинг учун, сопло — газнинг тезлиги кескин ортиши ва қувурнинг кесими ториши жойи бўлиб, у газнинг динамик параметрларини аниқлашда муҳим рол ўйнайди. расм 5.2 газ оқимининг сопло (тешиги) орқали ўтиш жараёни расм 5.2 да ифодаланган, ( координаталарида). расмдан кўриниб турибдики, бўлганлиги учун ҳам p2 2 2 1 1 2 1 j j j j j p pd p - + ò ( ) 2 2 1 1 1 1 2 …
4 / 36
kp g ; 528 , 0 = kp g 577 , 0 = kp g k k k k k k kp kp k p p t t 1 1 1 1 1 1 2 - + - ú ú û ù ê ê ë é ÷ ø ö ç è æ + = ÷ ÷ ø ö ç ç è æ = 1 1 1 1 2 1 2 j p k k rt k k krt a c kp kp + = + = = = 1 1 08 , 1 j p c kp = 1 1 06 , 1 j p c kp = 1 1 03 , 1 j p c kp = 1 1 1 2 max 1 2 1 2 j p k k k f m k - ÷ ø ö ç è æ + + = 1 1 max 688 , …
5 / 36
очиқ тизимлар термодинамикаси - Page 5

Хотите читать дальше?

Скачайте все 36 страниц бесплатно через Telegram.

Скачать полный файл

О "очиқ тизимлар термодинамикаси"

теплотехника 3 очиқ тизимлар термодинамикаси техника фанлари фалсафа доктори, доцент камолиддин эшкулович усмонов режа: газ ва буғларнинг қувурларда оқиши газ ва буғларнинг соплодан оқиб ўтиши босимларнинг критик нисбати. критик тезлик. газ (буғ)нинг максимум сарфи газ (буғ) ларни дросселлаш ёки эзиш компрессорларнинг цикллари адабиётлар: драганов б.х., кузнецов а.в. теплотехника и применение теплоты в сельском хозяйстве.-м.: агропромиздат, 1990.-276 с. худойбердиев т.с., шаймарданов б.п. иссиқлик техникаси асослари. – т.: “чулпон”. 2008. нурматов м.в. ва бош. иссиқлик техникаси.-т.: ўқитувчи, 1998.-256 б. в. и. ляшков. теоретические основы теплотехники. – м.: издательство машиностроение-1, 2005 – 260 с. е.а. бойко. основы теплотехники (учебное пособие). – красноярск: 2004 – 36 с. баскаков...

Этот файл содержит 36 стр. в формате PPT (14,8 МБ). Чтобы скачать "очиқ тизимлар термодинамикаси", нажмите кнопку Telegram слева.
