1403955397_49351.doc 1 2 3 4 5 7 , 860 10 1 2 1 3 ú û ù ê ë é + × ÷ ÷ ø ö ç ç è æ × × = t t t с g p h 1 t 2 t h 2 8 min 10 25 m d f × × ³ m r 6 2 1 10 ) ( × + = t t g m t g v ï ï ï þ ï ï ï ý ü ¸ = ¸ = ¸ = 9 , 0 7 , 0 8 , 0 64 , 0 1 75 , 0 è m m m è è d d h d h d m m h d / 3 3 ) 8 , 0 64 , 0 ( 4 4 t t m m m v v h d d × ¸ = × × = …

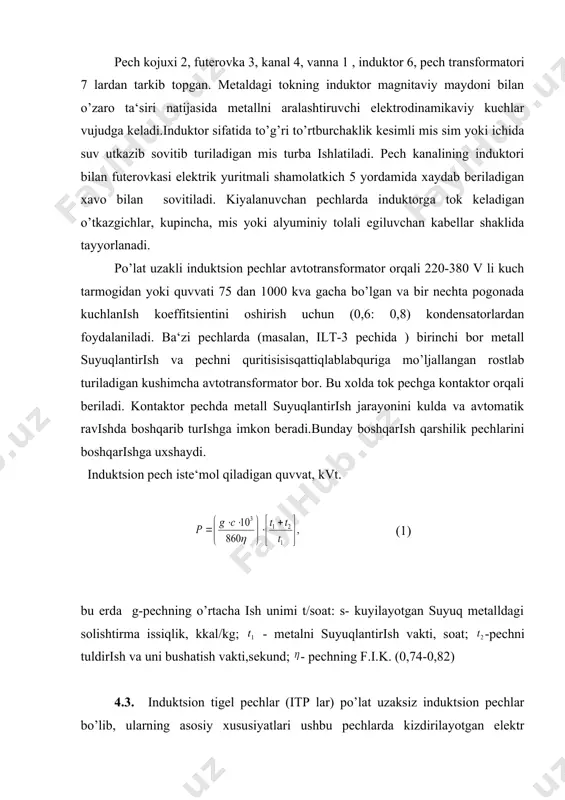

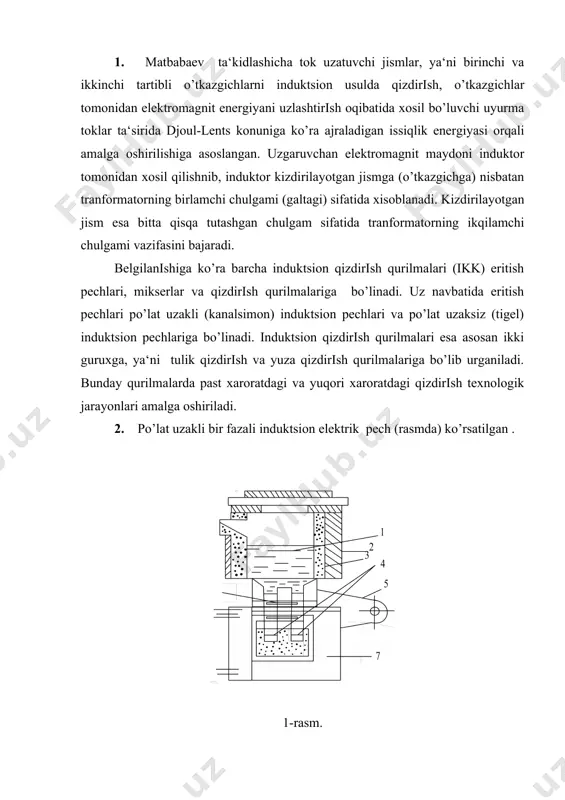

futerovka 3, kanal 4, vanna 1 , induktor 6, pech transformatori 7 lardan tarkib topgan. metaldagi tokning induktor magnitaviy maydoni bilan o’zaro ta‘siri natijasida metallni aralashtiruvchi elektrodinamikaviy kuchlar vujudga keladi.induktor sifatida to’g’ri to’rtburchaklik kesimli mis sim yoki ichida suv utkazib sovitib turiladigan mis turba ishlatiladi. pech kanalining induktori bilan futerovkasi elektrik yuritmali shamolatkich 5 yordamida xaydab beriladigan xavo bilan sovitiladi. kiyalanuvchan pechlarda induktorga tok keladigan o’tkazgichlar, kupincha, mis yoki alyuminiy tolali egiluvchan kabellar shaklida tayyorlanadi. po’lat uzakli induktsion pechlar avtotransformator orqali 220-380 v li kuch tarmogidan yoki quvvati 75 dan 1000 kva gacha bo’lgan va bir nechta pogonada kuchlanish koeffitsientini oshirish uchun (0,6: 0,8) kondensatorlardan foydalaniladi. ba‘zi pechlarda (masalan, ilt-3 pechida ) birinchi bor metall suyuqlantirish va pechni quritisisisqattiqlablabquriga mo’ljallangan rostlab turiladigan kushimcha avtotransformator bor. bu xolda tok pechga kontaktor orqali beriladi. kontaktor pechda metall suyuqlantirish jarayonini kulda va avtomatik ravishda boshqarib turishga imkon beradi.bunday boshqarish qarshilik pechlarini boshqarishga uxshaydi. …

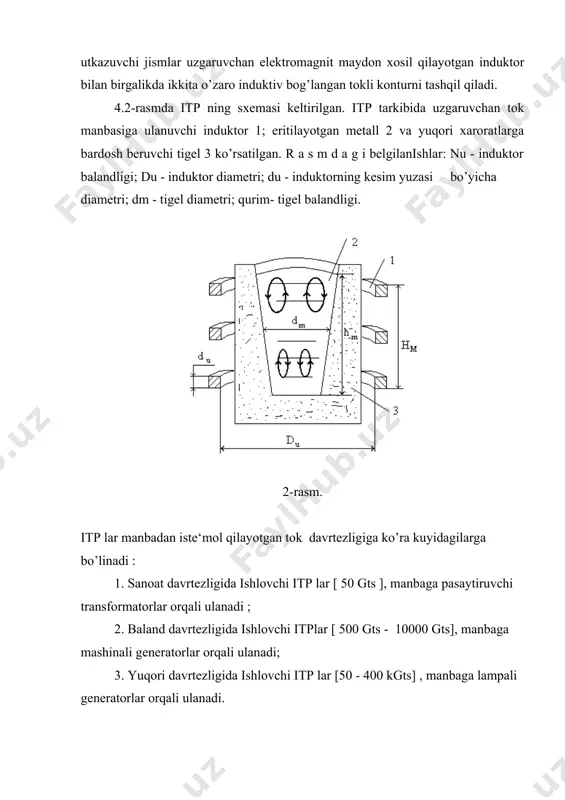

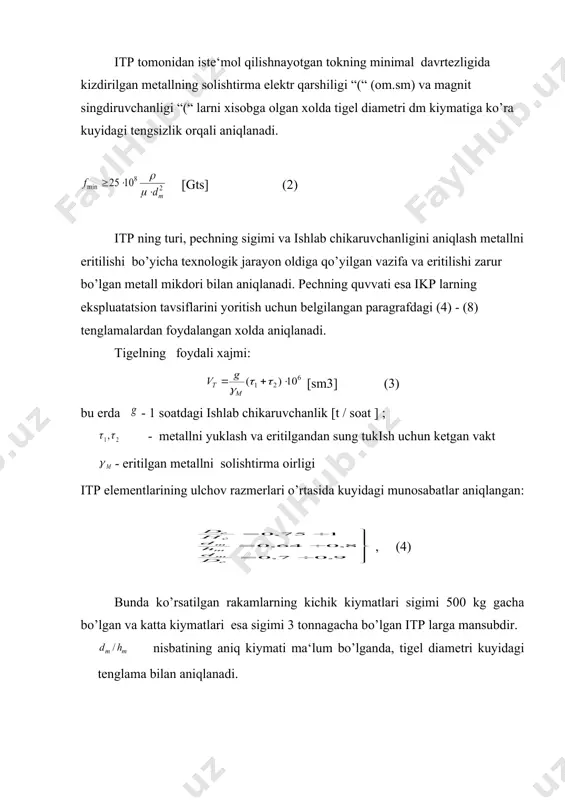

aroratlarga bardosh beruvchi tigel 3 ko’rsatilgan. r a s m d a g i belgilanishlar: nu - induktor balandligi; du - induktor diametri; du - induktorning kesim yuzasi bo’yicha diametri; dm - tigel diametri; qurim- tigel balandligi. 2-rasm. itp lar manbadan iste‘mol qilayotgan tok davrtezligiga ko’ra kuyidagilarga bo’linadi : 1. sanoat davrtezligida ishlovchi itp lar [ 50 gts ], manbaga pasaytiruvchi transformatorlar orqali ulanadi ; 2. baland davrtezligida ishlovchi itplar [ 500 gts - 10000 gts], manbaga mashinali generatorlar orqali ulanadi; 3. yuqori davrtezligida ishlovchi itp lar [50 - 400 kgts] , manbaga lampali generatorlar orqali ulanadi. itp tomonidan iste‘mol qilishnayotgan tokning minimal davrtezligida kizdirilgan metallning solishtirma elektr qarshiligi “(“ (om.sm) va magnit singdiruvchanligi “(“ larni xisobga olgan xolda tigel diametri dm kiymatiga ko’ra kuyidagi tengsizlik orqali aniqlanadi. [gts] (2) itp ning turi, pechning sigimi va ishlab chikaruvchanligini aniqlash metallni eritilishi bo’yicha texnologik jarayon oldiga qo’yilgan vazifa va eritilishi zarur …

ss=,48(0,680 itp lar uchun ga teng bo’lib, reaktiv quvvatni iste‘molini kompensatsiya qilishsh uchun elektr sxemada kondensator batareyalarni ulash ko’zda tutilgan. itp konstruktsiyasiga kiruvchi induktor kup xollarda suv bilan sovutiluvchi, kesim yuzasi doira, oval yoki to’g’ri to’rtburchak shakldagi mis trubkalaridan yasaladi. mis trubkaning devori kalinligi 1,3 ( ga teng deb olinadi (bu erda ( - elektr tokining mis o’tkazgichga sizib kirish chukurligi). metallarni eritish jarayonida f.i.k.ning kiymatini kattalashtirish maksadida, pechning tigeli kichik elektr qarshiligiga ega bo’lgan, tok utkazuvchan materialdan yasaladi (po’lat, grafit). po’latdan yasalgan tigel kalinligi 30 – 40 mm, grafitdan yasalgan tigel kalinligi esa 30 – 70 mm ni tashqil qiladi. 4.4. rasmda sanoat davrtezlik uzaksiz induktsion elektrik pech qurilmasining printsipial ulanish sxemasi asosiy elementlari bilan keltirilgan. 3-rasm. sanoat chastotasida ishlaydigan induktsion pech (uzaksiz ). ishga tushirishning printsipial sxemasi. 1-transformator, 2-kondensator, 3-drossel, 4-kondensatorlar batareyasi, 5-bir fazali pech, 6-pechni ogdirish uchun gidravlik qurilma, 7-shkaf boshqarish apparatlari bilan, 8-9 –sovitish qurilmalari. induktsion …

magnitli materialni iqizitishda quvvat boshlanishdagidan 20-30 foizga oshib boradi, keyin esa kyuri nuktasiga etganda solishtirma elektr qarshiligi oshishi xisobiga iqizitishni oxirida ancha quvvat ortadi. uzluksiz ishlash moslamalarda bir yula bir necha tanovarlar buylama yoki kundalang magnit maydonchada joylashgan bo’ladi. davriy ishlash moslamalariga nisbatan bu moslamalarda f.i.k. va samaradorlik yuqorirok bo’ladi. o’zaki toblash induktsion moslamalar buyum yuzasini tez kizdirib keyin xavoda, suvda yoki moyda tez sovish uchun kullaniladi. shunda yuzasi yuqori mustaxkam (kattik) bo’ladi va “ichi yumshok” xolda saklanadi, bu esa zarbali (zarbdor) kuchlanishlarga yuqori qarshiligini ta‘minlaydi. bu iqizitilayotgan metal xajmini kup marta kamayishini imkonini beradi, (to’la iqizitish bilan solishtirganda) va elektroenergiya sarfiyoti ancha qisqartiradi. toblash moslamasining asosiy ko’rsatgichlariga davr tezlik , solishtirma o’zaki quvvat, iqizitish vakti va induktor ulchamlari kiradi. to’la f.i.k. maksimumiga (eng katta mikdoriga) erishiladi. (7) bunda zk-toblangan qatlam chukurligi ,m bunday moslamalar solishtirib o’zaki quvvati ryu odatda (1.5-2,0) kvt/ me‘yorlarida bo’ladi.bundan ta‘minot manbaning quvvati (rtm) teng (iq) …
