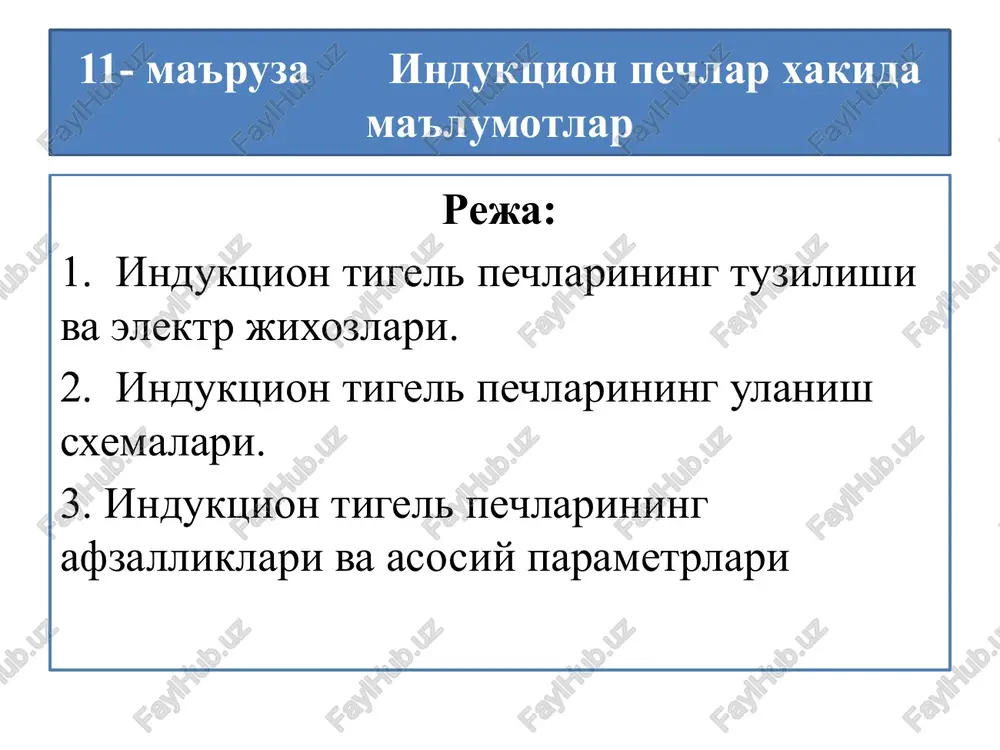

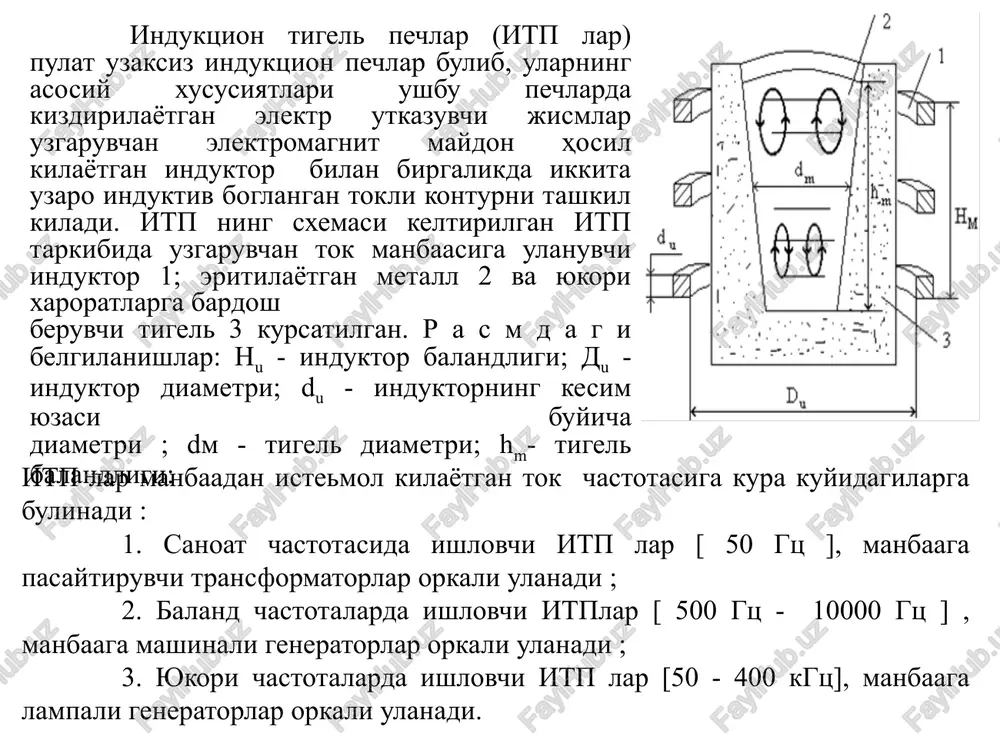

prezentatsiya powerpoint 11- ma'ruza induktsion pechlar xakida ma'lumotlar reja: 1. induktsion tigel pechlarining tuzilishi va elektr jixozlari. 2. induktsion tigel pechlarining ulanish sxemalari. 3. induktsion tigel pechlarining afzalliklari va asosiy parametrlari induktsion tigel pechlar (itp lar) pulat uzaksiz induktsion pechlar bulib, ularning asosiy xususiyatlari ushbu pechlarda kizdirilayotgan elektr utkazuvchi jismlar uzgaruvchan elektromagnit maydon hosil kilayotgan induktor bilan birgalikda ikkita uzaro induktiv boglangan tokli konturni tashkil kiladi. itp ning sxemasi keltirilgan itp tarkibida uzgaruvchan tok manbaasiga ulanuvchi induktor 1; eritilayotgan metall 2 va yukori xaroratlarga bardosh beruvchi tigel 3 kursatilgan. r a s m d a g i belgilanishlar: nu - induktor balandligi; du - induktor diametri; du - induktorning kesim yuzasi buyicha diametri ; dm - tigel diametri; hm- tigel balandligi: itp lar manbaadan istemol kilayotgan tok chastotasiga kura kuyidagilarga bulinadi : 1. sanoat chastotasida ishlovchi itp lar [ 50 gts ], manbaaga pasaytiruvchi transformatorlar orkali ulanadi ; 2. baland …

2 / 12

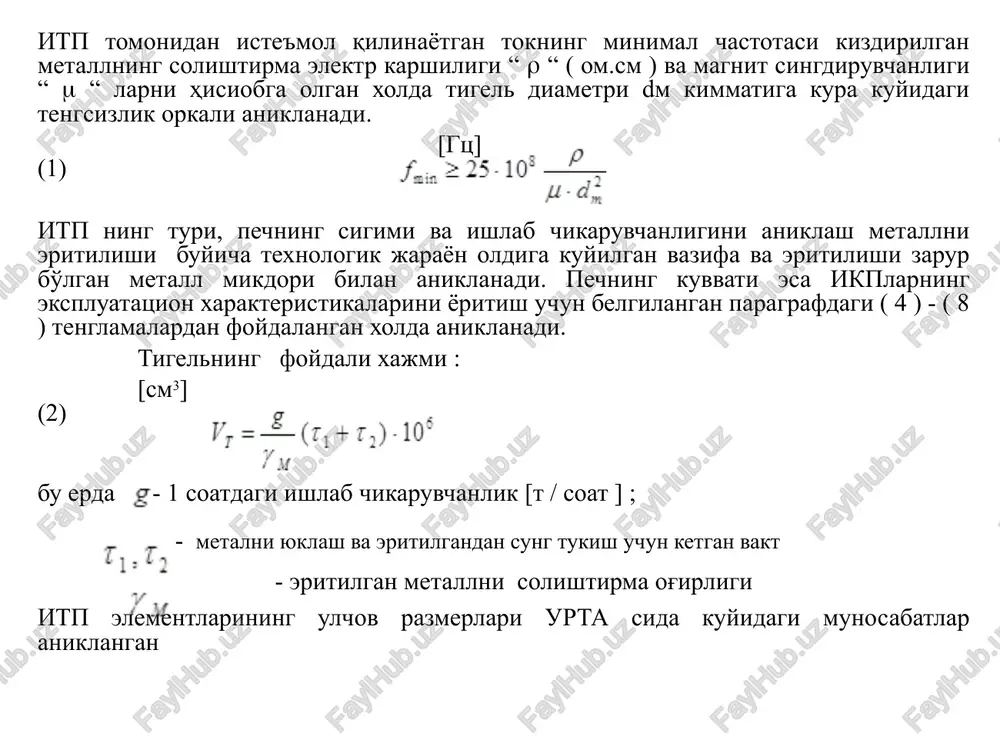

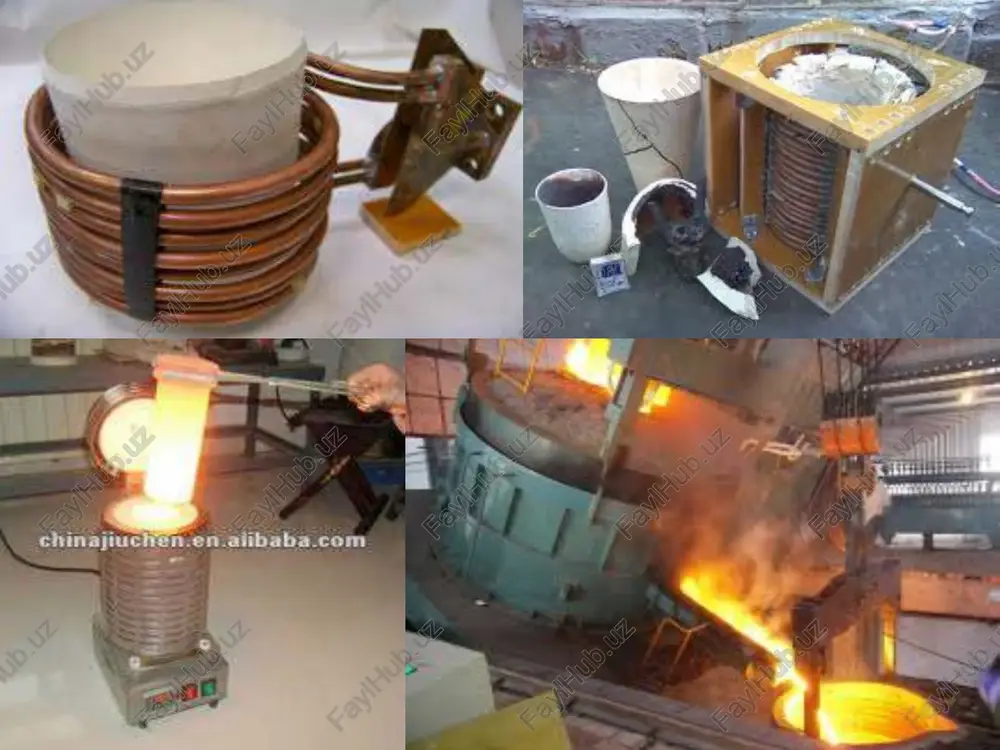

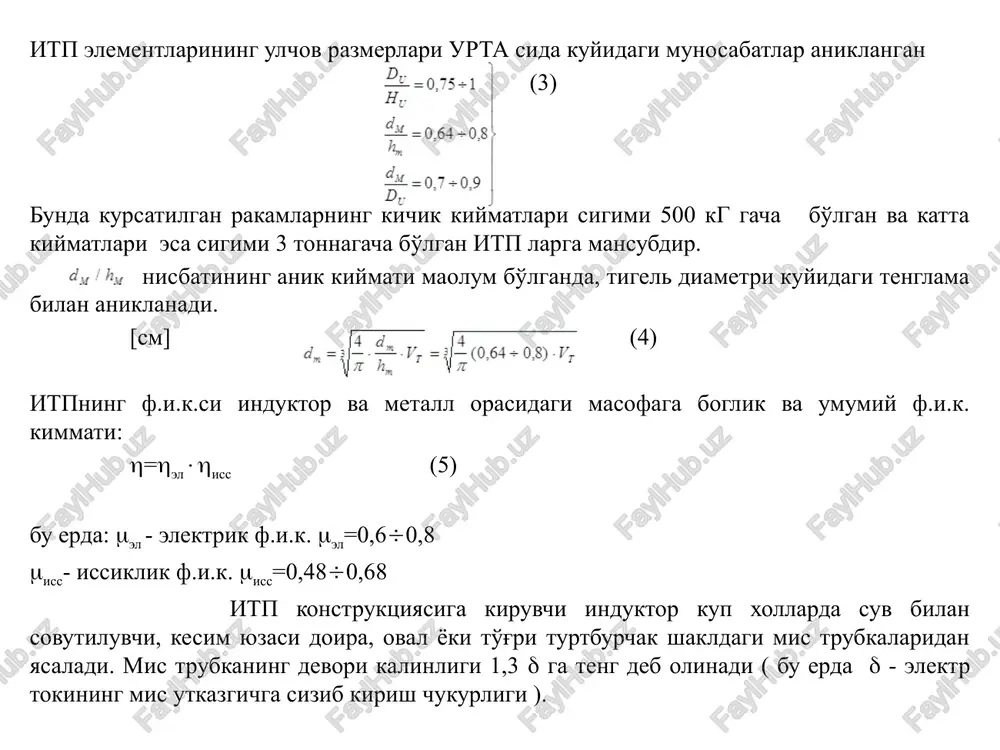

: [sm3] (2) bu erda - 1 soatdagi ishlab chikaruvchanlik [t / soat ] ; - metalni yuklash va eritilgandan sung tukish uchun ketgan vakt - eritilgan metallni solishtirma og'irligi itp elementlarining ulchov razmerlari urta sida kuyidagi munosabatlar aniklangan itp elementlarining ulchov razmerlari urta sida kuyidagi munosabatlar aniklangan (3) bunda kursatilgan rakamlarning kichik kiymatlari sigimi 500 kg gacha bo'lgan va katta kiymatlari esa sigimi 3 tonnagacha bo'lgan itp larga mansubdir. nisbatining anik kiymati maolum bo'lganda, tigel diametri kuyidagi tenglama bilan aniklanadi. [sm] (4) itpning f.i.k.si induktor va metall orasidagi masofaga boglik va umumiy f.i.k. kimmati: =eliss (5) bu erda: el - elektrik f.i.k. el=0,60,8 iss- issiklik f.i.k. iss=0,480,68 itp konstruktsiyasiga kiruvchi induktor kup xollarda suv bilan sovutiluvchi, kesim yuzasi doira, oval yoki to'g'ri turtburchak shakldagi mis trubkalaridan yasaladi. mis trubkaning devori kalinligi 1,3  ga teng deb olinadi ( bu erda  - elektr tokining mis utkazgichga sizib kirish chukurligi …

3 / 12

hinali chastota uzgartirgichdan foydalanish effektivligini oshirish maksadida bitta chastota uzgartirgich zanjiriga navbatma-navbat p1 va p2 pereklyuchatellar yordamida birinchi va ikkinchi pechlarni ulash imkoniyati bor. pechlar chastota uzgartirgich zanjiriga bir pechda erigan metallni tukish va yangi metall bilan tuldirish davrida ulanadi. sanoat chastotasida ishlovchi itp sxemasi sxema tarkibiga kiruvchi asosiy jixozlar, bular elektr manbaasi 1; bir fazali pechni manbaaga ulash zarurati uchun kondensator 3 va drossel 4 dan iborat uchala fazadagi yuklamani muvofiklashtiruvchi simmetrlash qurilmasi; kondensator batareyasi 5; pech 6; kommutatsion shkaf 8; pechni og'diruvchi gidravlik qurilma 7; pech induktorlarini sovutishga muljallangan tsirkulyatsion qurilma 10; kontaktor 2 va xavo xaydash qurilmasi 9. mazkur sxema buyicha ishlovchi itp lar asosan malum sigimdagi pechlarga mansub bulib, chuyan eritishda 0,8 - 8 tonnagacha va rangli metall yoki engil korishmalarni eritishda 0,6 dan 3 tonnagachani tashkil kiladi. 7 - rasmda keltirilgan pechning umumiy narxi 6 rasmda keltirilgan fakat elektr mashinali uzgartirgichning narxiga nisbatan 70 - …

4 / 12

ishib borishi ; 4) vakuum va neytral atmosferada eritish jarayonlarini amalga oshirish ; 5) itp konstruktsiyasining nisbatan soddaligi, pechni kichik maydonga joylashtirish imkoniyati, katta issiklik energiyasi kontsentratsiyasini hosil qilish evaziga katta ishlab chikaruvchanligiga ega bulish . e'tiboringiz uchun tashakkur!!! image1.png image2.jpeg image3.jpeg image4.jpeg image5.jpeg image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.jpeg image17.jpeg image18.jpeg ag >. 8 j p, 225-10? 2 meds £ (7, +1,)-10° yu bq t,.t) de hy dy =0,75+1 =0,64=08 dy i =0,7+0,9 j (0,64 08)-1; fa pp onr | ° ~50t /docprops/thumbnail.jpeg haxysugon newnap xaxaza
